1. Questões de segurança
1.1 Para garantir o uso seguro desta bomba, os usuários são estritamente proibidos de operá-la sem ler o manual de instruções para evitar acidentes e perdas desnecessárias.
1.2 Se o motor for usado como fonte de energia, o aterramento da máquina deve ser seguro e confiável, e um interruptor de proteção contra vazamento ou um dispositivo de proteção de segurança deve ser instalado na extremidade da fonte de alimentação.
1.3 Adicione óleo de motor (CD 15W-40) no cárter, e o nível de óleo deve estar na metade da marca de óleo. Não opere a máquina antes de adicionar óleo lubrificante.
1.4 Ao interromper o uso, primeiro desligue o fornecimento de energia da bomba e depois feche a fonte de água.
1.5 A pressão de saída de água da bomba deve ser razoavelmente combinada. Quando em uso, a pressão da bomba não deve exceder a pressão máxima de trabalho.
1.6 Para evitar que impurezas sejam sugadas para dentro do tubo de entrada de água, deve ser instalado um filtro com área de filtragem suficiente e o número de malhas do filtro não deve ser inferior a 40 malhas/polegada.
2 Características e usos
2.1 Recursos

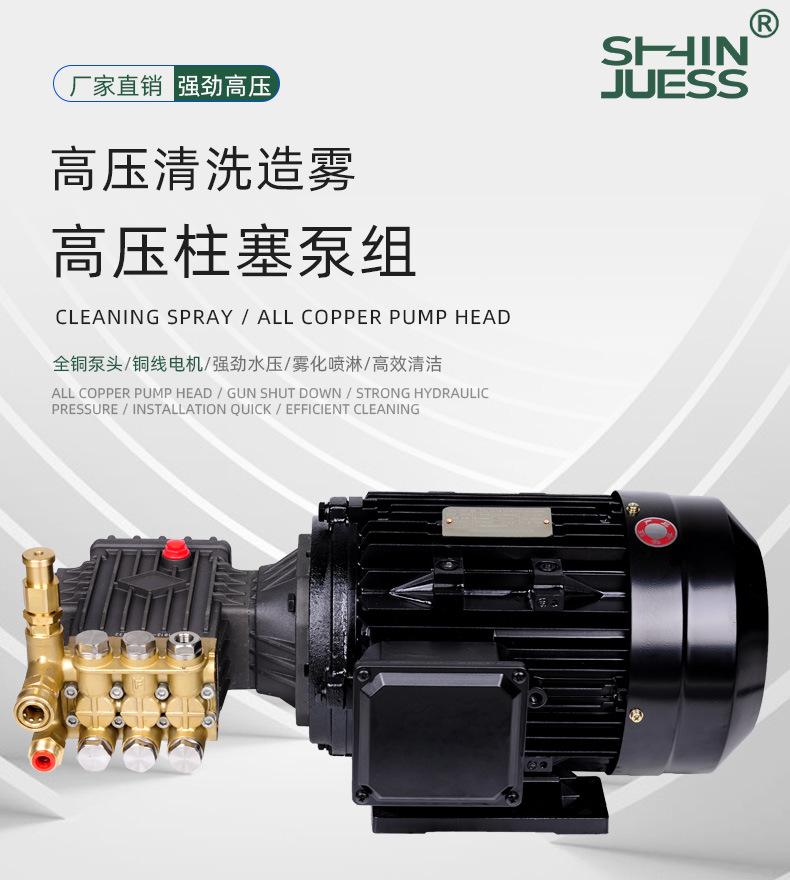

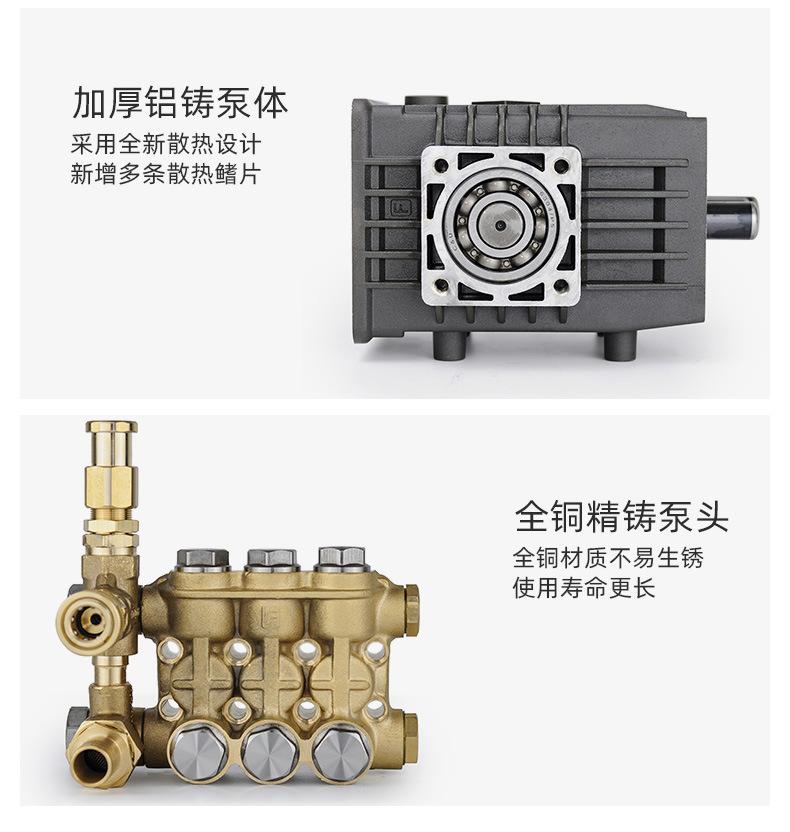

Este produto é uma bomba de êmbolo de três cilindros leve, de alta pressão e alta velocidade. A bomba tem alta velocidade e pode ser conectada diretamente a um motor de 4 polos sem a necessidade de um dispositivo de redução.
A bomba tem uma estrutura compacta, tamanho pequeno e peso leve.
2.2 Objetivo
Este dispositivo é usado principalmente para transportar água limpa em temperatura ambiente.
Este dispositivo é adequado para máquinas de limpeza de alta pressão, máquinas de proteção de plantas agrícolas e florestais, máquinas de irrigação que economizam água, equipamentos de calibração de pressão, etc.
3 Princípio de Funcionamento
A potência converte o movimento rotacional do virabrequim no movimento alternativo do êmbolo por meio do mecanismo de biela da manivela. Quando o êmbolo recua, a válvula de entrada de água abre e a válvula de saída de água fecha devido à sucção a vácuo, e a água é sugada para dentro do cilindro; quando o êmbolo se move para frente, a pressão da água na bomba aumenta, fazendo com que a válvula de entrada de água feche e a válvula de saída de água abra, e a água de alta pressão é descarregada da válvula de saída de água através do tubo de alta pressão.
O estabelecimento da pressão da bomba depende do tamanho do amortecimento na saída da bomba. Quanto maior o amortecimento, maior a pressão, e vice-versa.
4. Válvula reguladora de pressão
A válvula reguladora de pressão é composta principalmente de uma tampa reguladora de pressão, uma mola reguladora de pressão, uma haste de válvula e uma sede de válvula de esfera, uma sede de válvula de retenção e um núcleo de válvula de retenção.
O modelo da válvula reguladora de pressão usada para esta bomba é uma válvula reguladora de pressão de água de retorno externo de 3/8
As funções da válvula reguladora de pressão incluem: ① Pode regular a pressão. ② Quando a pistola de pulverização é aberta para pulverizar, a pressão atinge imediatamente o valor definido e, quando a pistola de pulverização é fechada, a pressão da bomba cai imediatamente abaixo de 1 MPa. Se a válvula de descarga não estiver instalada, a pressão quando a pistola estiver fechada será maior do que durante a pulverização e mais energia será consumida do que durante o trabalho. Portanto, usar uma válvula de descarga é uma maneira eficaz de economizar energia. Em circunstâncias normais, pode economizar cerca de 30%.
5. Uso e operação
5.1 Preparação
Antes de usar, encha o cárter com óleo lubrificante (N68-GB3142-82) até metade da marca de óleo.
Conecte o tubo de saída de água correspondente, o tubo de entrada de água, o filtro de sucção de água e o tubo de desvio, etc., e verifique se os fixadores e as juntas do tubo estão soltos.
Conecte os tubos de entrada e saída da bomba. Um dispositivo de filtro com malha de no mínimo 40 deve ser instalado na extremidade do tubo de entrada para evitar que detritos entrem na bomba e afetem sua operação normal.
5.2 Inicialização e operação
Geralmente, a válvula de descarga foi ajustada para a pressão nominal e nenhum ajuste adicional é necessário. Se a pressão precisar ser ajustada novamente, você deve disparar a arma primeiro. Após disparar a arma, gire o volante de regulagem de pressão da válvula de descarga enquanto pulveriza para fazer a pressão atingir o valor predefinido, e então você pode começar a trabalhar.
