1. Visão geral do grupo:

A Shandong Huafu Steel Ball Co., Ltd. fica a 45 quilômetros da cidade de Jinan, adjacente à Rodovia Nacional 309, com transporte conveniente. A empresa foi fundada em 2015 e é uma das principais empresas do Huafu Group. O grupo cobre uma área de 80.000 metros quadrados, tem mais de 100 funcionários, uma capacidade de produção anual de 100.000 toneladas e um investimento de 70 milhões de yuans. Ela produz principalmente esferas de aço forjadas (laminadas a quente) * segmentos de aço,Esferas de aço fundido*Seção de aço,É uma empresa de alta tecnologia em larga escala que integra P&D e produção de hastes de moagem, cabeças de martelo, placas de revestimento, equipamentos de esferas de aço, etc.

A empresa foi fundada em 29 de setembro de 2001, Zhangqiu Shuiquan Forging Factory. Em julho de 2003, a Jinan Xinghongyuan Paper Machinery Co., Ltd. foi estabelecida. Em 2012, a Jinan Huafu Forging Co., Ltd. foi estabelecida, e tem o direito de importar e exportar bens e tecnologia. Em novembro de 2015, a Shandong Huafu Steel Ball Co., Ltd. foi oficialmente colocada em produção com um capital registrado de 10 milhões de yuans.

A linha de produção de esferas de aço desenvolvida de forma independente pela Huafu combina tecnologia avançada de produção de tratamento térmico para tornar a distribuição do gradiente de dureza das esferas de aço acabadas mais uniforme, que é 5-8HRC maior do que a das esferas de aço de outros fabricantes, e o desgaste médio é reduzido em 1-3 pontos percentuais. Tem boa tenacidade ao impacto, sem quebra e sem perda de redondeza, e foi bem recebida pelos usuários. Foi exportada para dezenas de países, incluindo Estados Unidos, Chile, África do Sul, Austrália, México, Malásia, Vietnã, etc., e foi amplamente elogiada pelos usuários.

2. Cultura corporativa:

Somente aqueles que são sinceros e gentis podem ser ricos.

Objetivo da empresa: cooperação honesta, operação padronizada, garantia de qualidade, benefício mútuo e situação ganha-ganha.

Missão corporativa: Construir uma empresa chinesa de alta tecnologia e produzir produtos de alta qualidade que satisfaçam empresas nacionais e estrangeiras.

Espírito empreendedor: pioneiro, inovador, baseado no mercado para desenvolvimento; alta qualidade, alta eficiência, serviço dedicado aos clientes.

Os valores fundamentais da empresa: busca da verdade e pragmatismo, pioneirismo e empreendedorismo, cliente em primeiro lugar e excelência em qualidade.

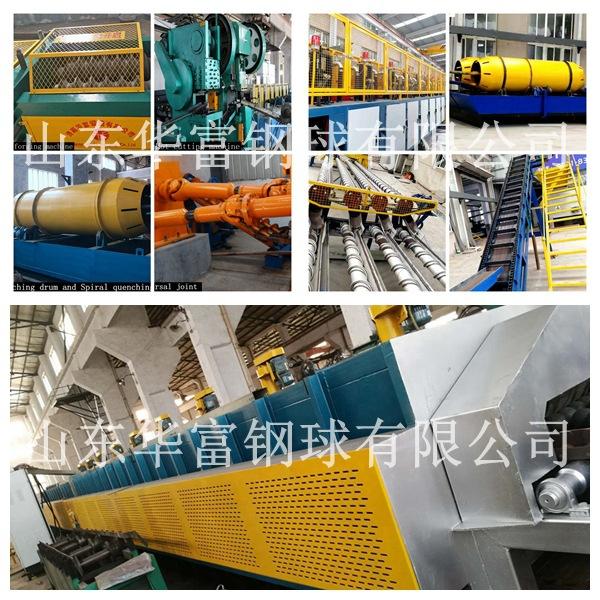

3. Área da fábrica:

4. Detalhes do produto:

Linha de produção de esferas de aço laminadas a quente de 20 mm a 40 mm:

1. Programa de Produção

1.1 Nome do projeto: Projeto de linha de produção de bolas de aço laminadas a quente 20-40;

1.2 Natureza da construção do projeto: Nova construção;

1.3 Visão geral do projeto: A empresa planeja investir na construção de uma linha de produção de esferas de aço laminadas a quente de 25-30. Os produtos serão usados em plantas de beneficiamento de mineração, plantas de cimento, usinas termelétricas, plantas de materiais refratários, siderúrgicas e outras indústrias.

1.4 Condições de fábrica: Há um transformador de 1000 Kva.

1.5 Especificações: φ20mm φ25mm φ30mmφ35mmφ40mm

1.6 Comprimento do tarugo: 6000mm;

1.7 Temperatura de aquecimento: 800～850℃;

1.8 Capacidade de aquecimento: aquecimento de média frequência de 500 kW;

2. Configuração da linha de produção

De acordo com as especificações das bolas de aço laminadas para moinho de bolas da sua empresa, configuraremos um conjunto de linha de produção de bolas de aço laminadas a quente para moinho de bolas: linha de produção de bolas de aço laminadas a quente para moinho de bolas HF-20-40, especificações de produção φ20mm φ25mm φ30mmφ35mmφ40mm

2.1 Composição do equipamento

1 Sistema de aquecimento 2 conjuntos de aquecimento de forno de média frequência controlado por PLC, projeto de 500 kW.

2 Laminador a quente: 1 tipo HF-500 (incluindo laminador, caixa de engrenagens, eixo de transmissão, motor principal e caixa de controle; 1 conjunto de 25 e 30 rolos de esferas de aço)

3Sistema de transporte 1 transportador isotérmico e motor regulador de velocidade

4Sistema de têmpera 1 conjunto Transmissão e composição do motor regulador de velocidade

2.2 Capacidade (forno de aquecimento de média frequência de 1200 kW)

2.3. Solução do forno de aquecimento: Diâmetro do tarugo de aquecimento φ20mm φ25mm φ30mmφ35mmφ40mm, corpo do forno é 1 conjunto

2.4 Capacidade instalada

2.5 Breve descrição do fluxo do processo

2.5.1 Após a inspeção, as barras de aço redondas são cortadas em esferas de aço de acordo com os requisitos do comprador (geralmente 6000 mm de acordo com o estado de alimentação).

2.5.2 A tarugo de esferas de aço é aquecido a uma temperatura adequada em um forno de aquecimento contínuo antes da laminação.

2.5.3 Após a tarugo incandescente ser alimentado no moinho de bolas, ele gira entre dois rolos com perfis especiais de furos em espiral e é continuamente laminado em bolas de aço.

2.5.4 Após a laminação, as esferas de aço incandescentes são resfriadas até a temperatura de têmpera e entram imediatamente no equipamento de tratamento térmico on-line para têmpera e, em seguida, entram na caixa de isolamento do forno de retorno para tratamento de tensão, para que as esferas de aço possam obter dureza alta e uniforme.

3. Âmbito de fornecimento e cotação

1). Parte de aquecimento por indução

2) Seção de laminação a quente

3).Transportando parte de têmpera

4). Torre de resfriamento fechada para forno elétrico

3.4. Itens não disponíveis

●Os serviços públicos (água, luz, gás) e transformadores de energia são de responsabilidade do comprador;

●O comprador é responsável por preparar os materiais, tubulações de oficina e tubulações secundárias necessárias para a instalação do equipamento;

●Torre de resfriamento externa, válvulas, bombas de água e controles eletrônicos relacionados para sistema de circulação de água devem ser preparados pelo comprador

4. Outras instruções

●Ex-fábrica incluindo impostos

●O equipamento da linha de produção dentro do escopo de fornecimento deve ser instalado, depurado e treinado pelo vendedor. A acomodação e as refeições de trabalho do pessoal de instalação e depuração do vendedor devem ser fornecidas pelo comprador. As despesas de transporte do pessoal de instalação e depuração do vendedor devem ser suportadas pelo comprador. As esferas de aço laminadas a quente são uma nova tecnologia de processo de laminação, que é um avanço tecnológico na indústria de fabricação de moinhos de bolas e está gradualmente substituindo as esferas de aço fundido. O laminador de esferas de aço tem as seguintes características após muitos projetos inovadores: 1. A caixa de rolos é projetada como um todo, com boa rigidez. 2. Ajuste simples e fácil operação. 3. Travamento firme e alta estabilidade; 4. A placa guia pode ser substituída de forma fácil, rápida e eficiente. Ela fornece uma garantia para a operação estável, eficiente e de alta qualidade da linha de produção de laminação de esferas de aço.

Linha de produção de esferas de aço laminadas a quente de 40 mm a 60 mm:

1. Programa de Produção

1.1 Nome do projeto: Projeto de linha de produção de bolas de aço laminadas a quente 40-60;

1.2 Natureza da construção do projeto: Nova construção;

1.3 Visão geral do projeto: A empresa planeja investir na construção de uma linha de produção de esferas de aço laminadas a quente de 40-60. Os produtos serão usados em plantas de beneficiamento de mineração, plantas de cimento, usinas termelétricas, plantas de materiais refratários, siderúrgicas e outras indústrias.

1.4 Condições de fábrica: Há um transformador de 1200Kva. Outros devem ser determinados;

1.5 Especificações: φ40mm, φ50mm, φ60mm;

1.6 Comprimento do tarugo: 6000mm;

1.7 Temperatura de aquecimento: 800-850℃;

1.8 Capacidade de aquecimento: aquecimento de média frequência de 1200 kW;

2. Configuração da linha de produção

De acordo com as especificações e variedades de bolas laminadas para moinho de bolas da sua empresa, configuraremos um conjunto de linha de produção de bolas laminadas a quente para moinho de bolas: linha de produção de bolas laminadas a quente HF-60, com especificações de produção de φ40, φ50 e φ60.

2.1 Composição do equipamento

1 Sistema de aquecimento 2 conjuntos de aquecimento de forno de média frequência controlado por PLC, projeto de 800 kW+400 kW.

2 Laminador a quente 1 tipo HF-60 (incluindo laminador, caixa de engrenagens, eixo de transmissão, motor principal e caixa de controle

40, 50, 60 rolos de esferas de aço 1 conjunto)

3Sistema de transporte 1 transportador isotérmico e motor regulador de velocidade

4Sistema de têmpera 1 conjunto Transmissão e composição do motor regulador de velocidade

2.2 Capacidade (forno de aquecimento de média frequência de 1200 kW)

2.3. Solução de aquecimento de forno

2.3.1. O diâmetro do tarugo de aço aquecido é Ø40-Ø60. Para melhorar a eficiência do aquecimento, o corpo do forno é feito em 2 conjuntos, Ø40 e Ø60 respectivamente;

2.3.2. De acordo com os requisitos de energia, a potência total é projetada para ser 1200KW. Para atender à produção de bolas Ø40, Ø50 e Ø60 em uma linha de produção e economizar investimento e melhorar a eficiência de aquecimento, um forno elétrico de 800Kw e um de 400Kw são projetados para aquecimento em paralelo. Ao rolar bolas de aço Ø40, uma fonte de alimentação de 800KW é iniciada; ao rolar bolas de aço Ø50 e Ø60, duas fontes de alimentação são iniciadas e funcionam simultaneamente. Isso pode melhorar a taxa de utilização do forno elétrico, melhorar a eficiência do trabalho e corresponder à capacidade do laminador.

2.4 Capacidade instalada

2.5 Breve descrição do fluxo do processo

2.5.1 Após a inspeção, as barras de aço redondas são cortadas em esferas de aço de acordo com os requisitos do comprador (geralmente 6000 mm de acordo com o estado de alimentação).

2.5.2 A tarugo de esferas de aço é aquecido a uma temperatura adequada em um forno de aquecimento contínuo antes da laminação.

2.5.3 Após a tarugo incandescente ser alimentado no moinho de bolas, ele gira entre dois rolos com perfis especiais de furos em espiral e é continuamente laminado em bolas de aço.

2.5.4 Após a laminação, as esferas de aço incandescentes são resfriadas até a temperatura de têmpera e entram imediatamente no equipamento de tratamento térmico on-line para têmpera e, em seguida, entram na caixa de isolamento do forno de retorno para tratamento de tensão, para que as esferas de aço possam obter dureza alta e uniforme.

3. Âmbito de fornecimento e cotação

1). Parte de aquecimento por indução

2) Seção de laminação a quente

3).Transportando parte de têmpera

4). Torre de resfriamento fechada para forno elétrico

3.4. Itens não disponíveis

●Os serviços públicos (água, luz, gás) e transformadores de energia são de responsabilidade do comprador;

●O comprador é responsável por preparar os materiais, tubulações de oficina e tubulações secundárias necessárias para a instalação do equipamento;

●Torre de resfriamento externa, válvulas, bombas de água e controles eletrônicos relacionados para sistema de circulação de água devem ser preparados pelo comprador

4. Outras instruções

●Ex-fábrica incluindo impostos

●O equipamento da linha de produção dentro do escopo de fornecimento deve ser instalado, depurado e treinado pelo vendedor. A acomodação e as refeições de trabalho do pessoal de instalação e depuração do vendedor devem ser fornecidas pelo comprador. As despesas de transporte do pessoal de instalação e depuração do vendedor de e para o exterior devem ser suportadas pelo comprador. As esferas de aço laminadas a quente são uma nova tecnologia de processo de laminação, que é um avanço tecnológico na indústria de fabricação de moinhos de bolas e está gradualmente substituindo as esferas de aço fundido. O laminador de esferas de aço tem as seguintes características após muitos projetos inovadores: 1. A caixa de rolos é projetada como um todo, com boa rigidez. 2. Ajuste simples e fácil operação. 3. Travamento firme e alta estabilidade; 4. A placa guia pode ser substituída de forma fácil, rápida e eficiente. Ela fornece uma garantia para a operação estável, eficiente e de alta qualidade da linha de produção de laminação de esferas de aço.

Linha de produção de esferas de aço forjadas com rolos semiautomáticos de 80 mm a 120 mm:

um, Parâmetros técnicos detalhados do moinho de laminação de bolas:

dois, Seleção de forno de indução de frequência média correspondente e ritmo de aquecimentoForno de indução de média frequência e aquecimento de batida

De acordo com a fórmula acima, a tabela acima mostra diferentes ciclos de aquecimento para diferentes pesos e a mesma potência. Sua empresa pode selecionar a potência apropriada de acordo com a tabela acima. É recomendado que sua empresa selecione uma potência com uma potência maior, para que a eficiência da produção seja bastante melhorada. Durante o processo de produção, a saída de potência pode ser ajustada de acordo com as necessidades e o ciclo de aquecimento apropriado pode ser selecionado.

3. Composição do equipamento:

4. Processo de trabalho do sistema mecânico do equipamento:

A ação mecânica deste conjunto completo de equipamentos é controlada por PLC. Você só precisa colocar manualmente o material no rack de material, e o resto das ações são automaticamente concluídas pelo sistema sob controle PLC.
Prateleira de armazenamento de material manual → Dispositivo de alimentação automática de material → Alimentação → Dispositivo de alimentação de rolo de pressão na frente do forno → Aquecimento no forno → Descarga do rolo de pressão e descarga rápida → Corte a quente → Pré-forjamento → Entrada na máquina de forjamento de rolo → Sistema de tratamento térmico → Dispositivo de auto-temperamento de temperatura residual de esfera de aço → Esfera de aço acabada

5. Diagrama esquemático do equipamento de produção de esferas de aço:

6. Teste de dureza das esferas de aço produzidas:

7. Teste de desgaste das esferas de aço produzidas:

 8.Visita do cliente:

9. Nossa Equipe:
