Desempenho técnico:
1. Pressão de trabalho: 15-20MPa
2. Lidar com força durante a injeção: 157N
3. Meio de trabalho: emulsão
4. Peso da arma: 2KG
5. Princípio de funcionamento

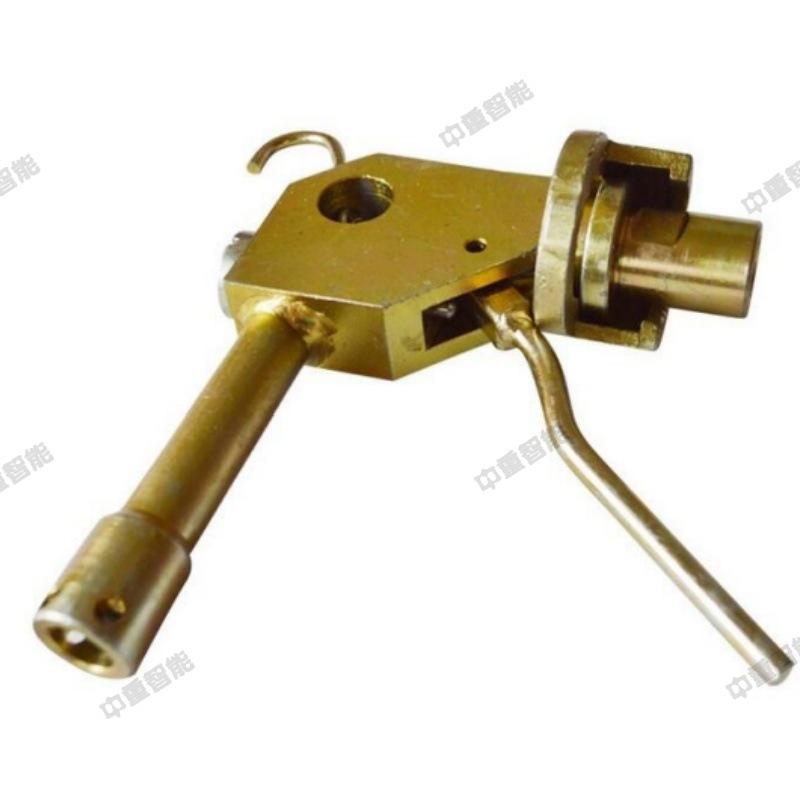

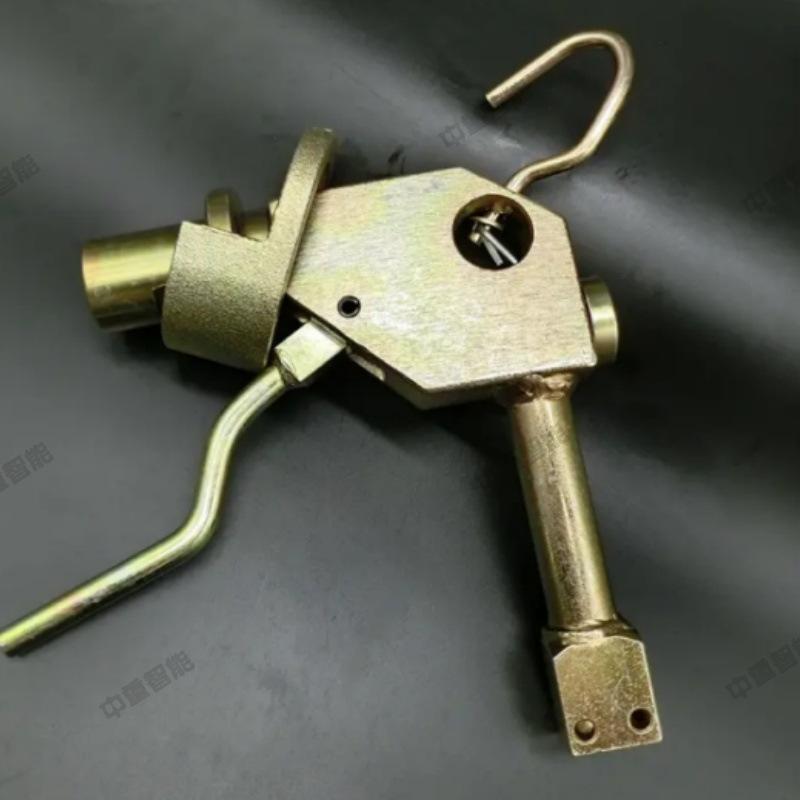

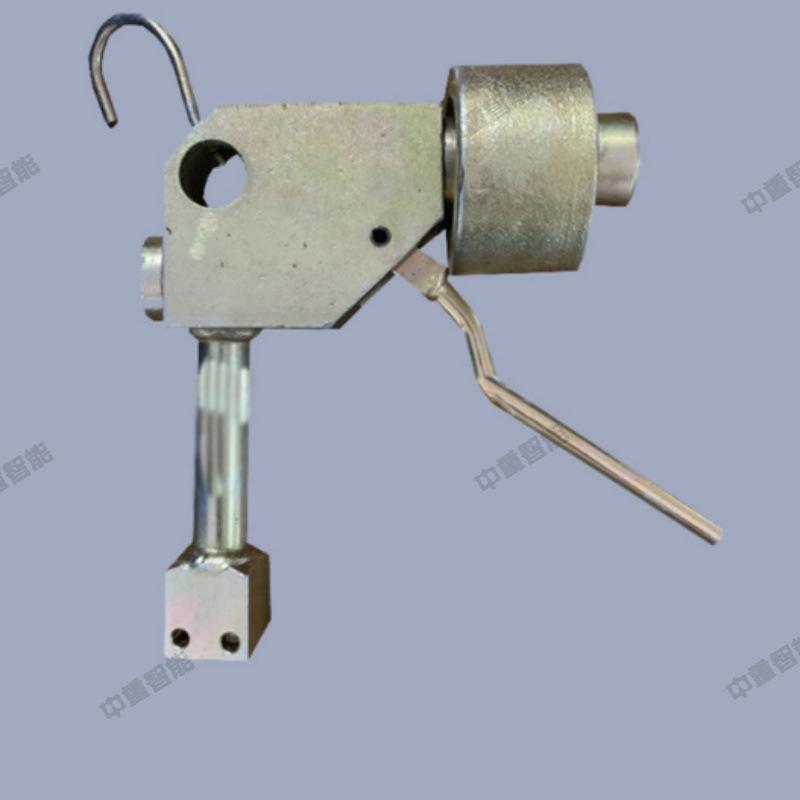

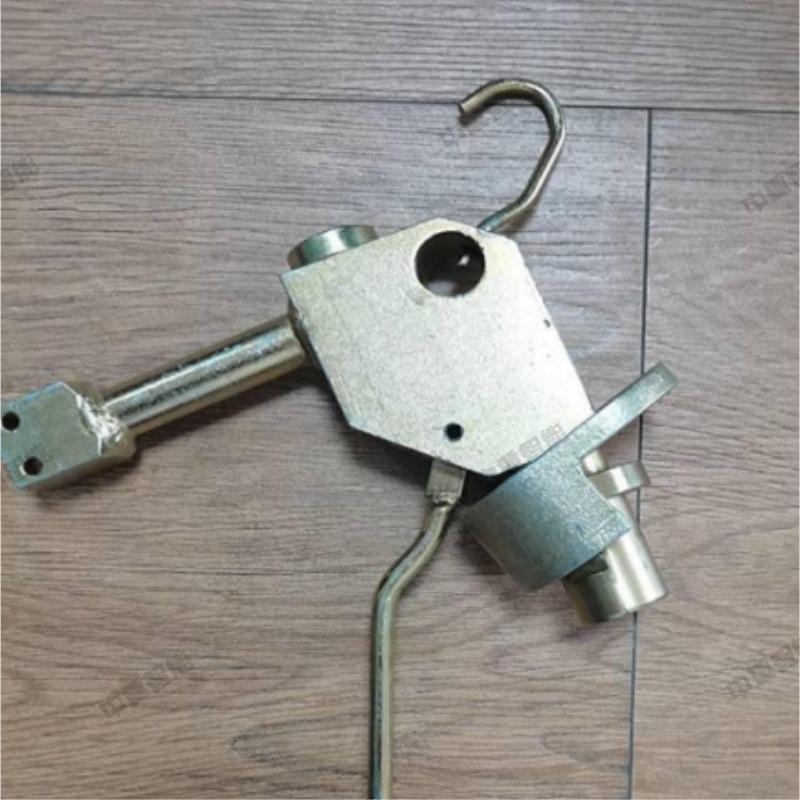

A pistola de injeção de líquido usada para o suporte hidráulico único para mineração inclui: um corpo de válvula, uma luva de travamento, uma alça, uma haste de pressão, uma luva de isolamento, uma sede de válvula unidirecional, uma esfera de aço, uma mola, um parafuso de aperto e uma saída de líquido. O tubo de entrada de líquido é conectado à extremidade traseira do corpo da válvula por uma junta, e a alça é conectada ao corpo da válvula por meio de um eixo de pino. A luva de isolamento, a sede da válvula unidirecional, a esfera de aço e a mola são dispostas sequencialmente na parte traseira do corpo da válvula. Uma ranhura de fluxo de líquido é aberta no corpo da válvula, e a parte externa da ranhura de fluxo de líquido é selada por uma placa fechada. Um orifício de líquido dianteiro é disposto na frente do corpo da válvula, e um orifício de fluxo de líquido traseiro e uma ranhura de fluxo de líquido em arco semicircular são dispostos na luva de isolamento. O orifício de líquido dianteiro e o orifício de fluxo de líquido traseiro são conectados através da ranhura de fluxo de líquido. A tecnologia de processamento é relativamente simples e tem as características de estrutura compacta, tamanho pequeno, bom desempenho de vedação, etc.
Descrição detalhada:
①Objetivo: A pistola de injeção é o terminal do sistema de tubulação da estação de bombeamento, através do qual o líquido de alta pressão é inserido na câmara de trabalho do suporte da unidade para concluir o processo de elevação do pilar e suporte inicial.
②Padrão de implementação: MT419-1995 "Válvulas para suportes hidráulicos".
5. Análise de falhas e solução de problemas
6. Armazenamento
①Ao armazenar a válvula de segurança, o líquido na cavidade deve ser removido, limpo e revestido com óleo hidráulico antiferrugem nº 5 de baixo congelamento.
② Ao mesmo tempo, tampe as portas de entrada e retorno com tampões de plástico e guarde-os em local limpo e seco.
