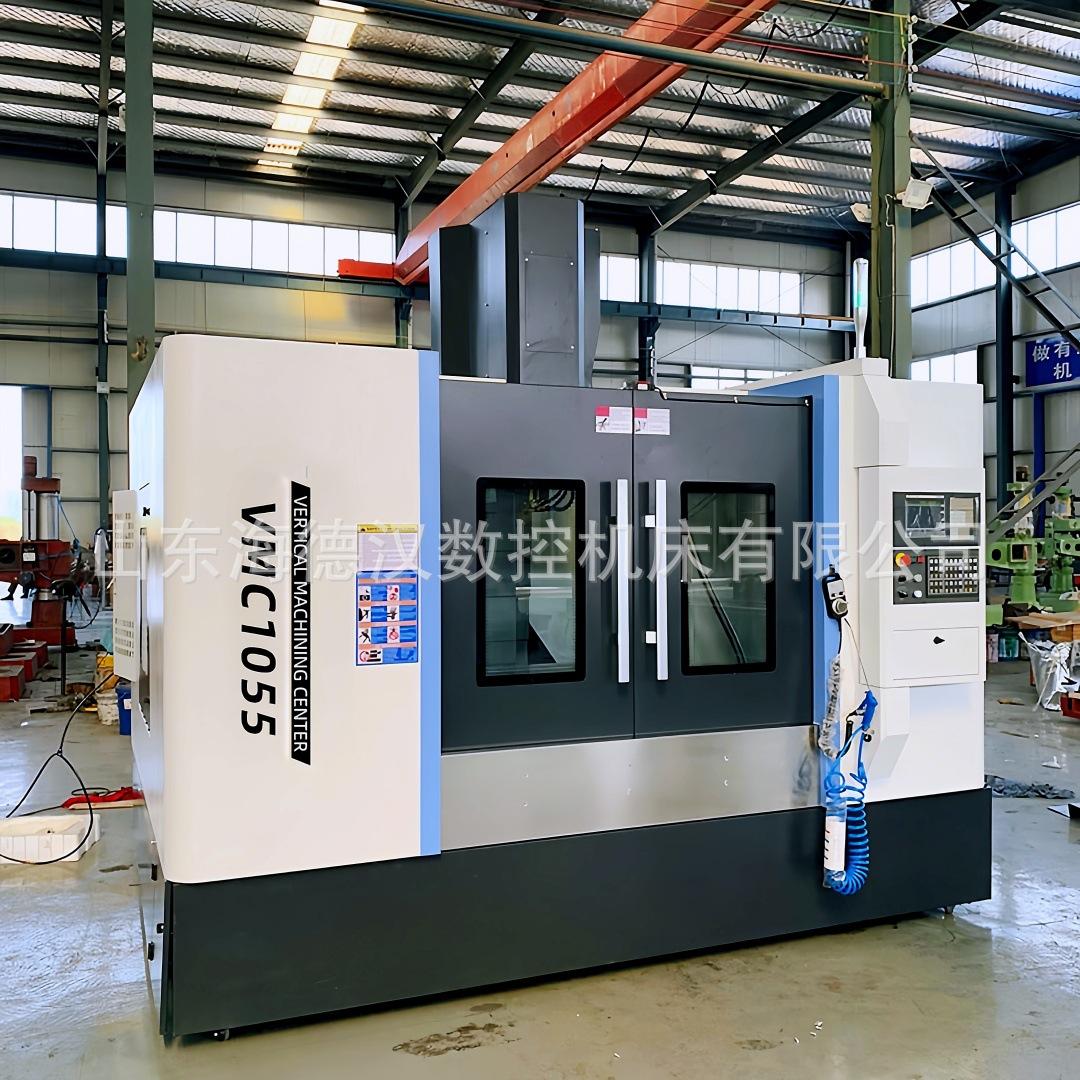

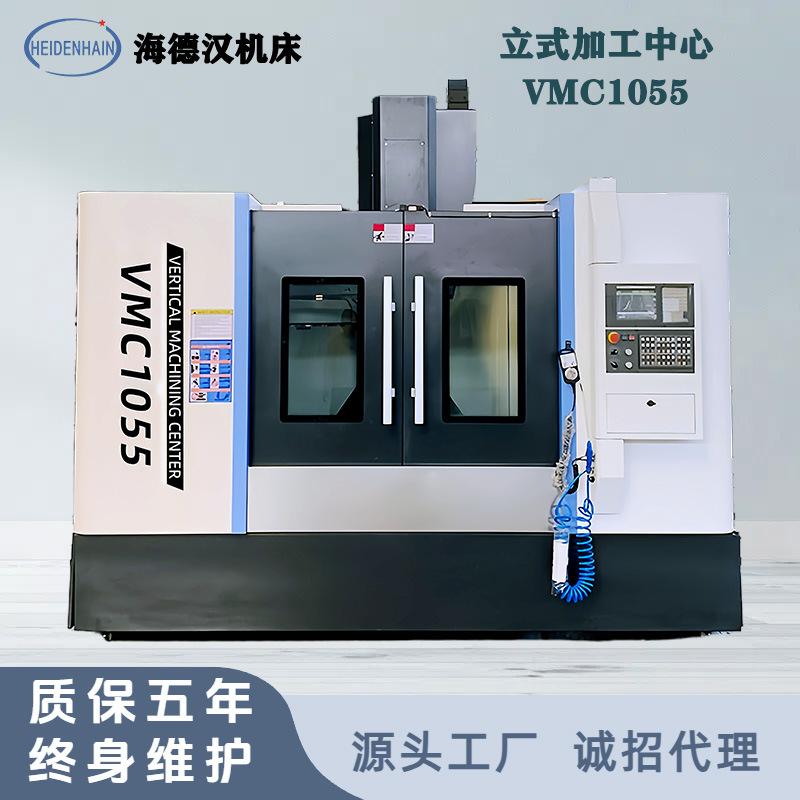

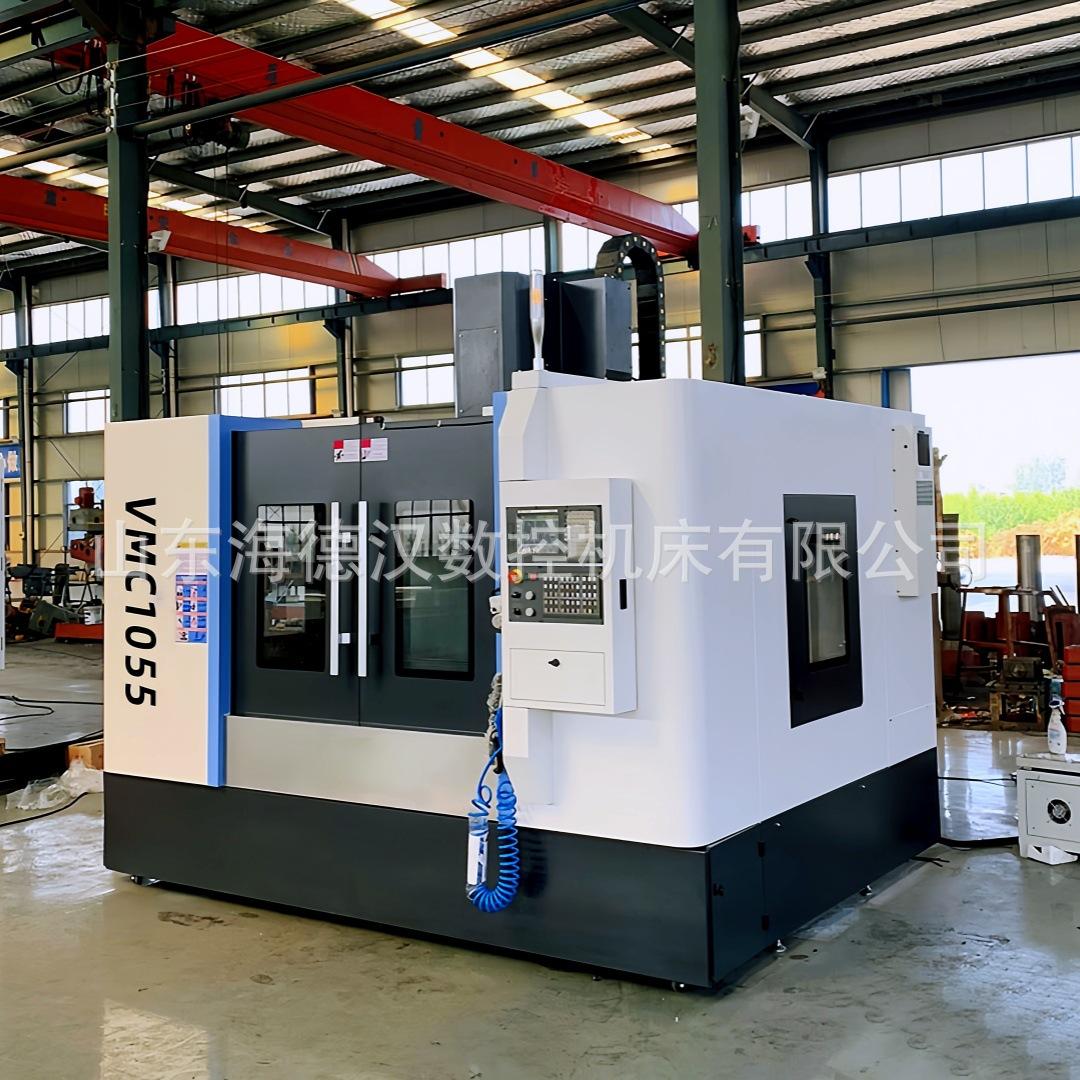

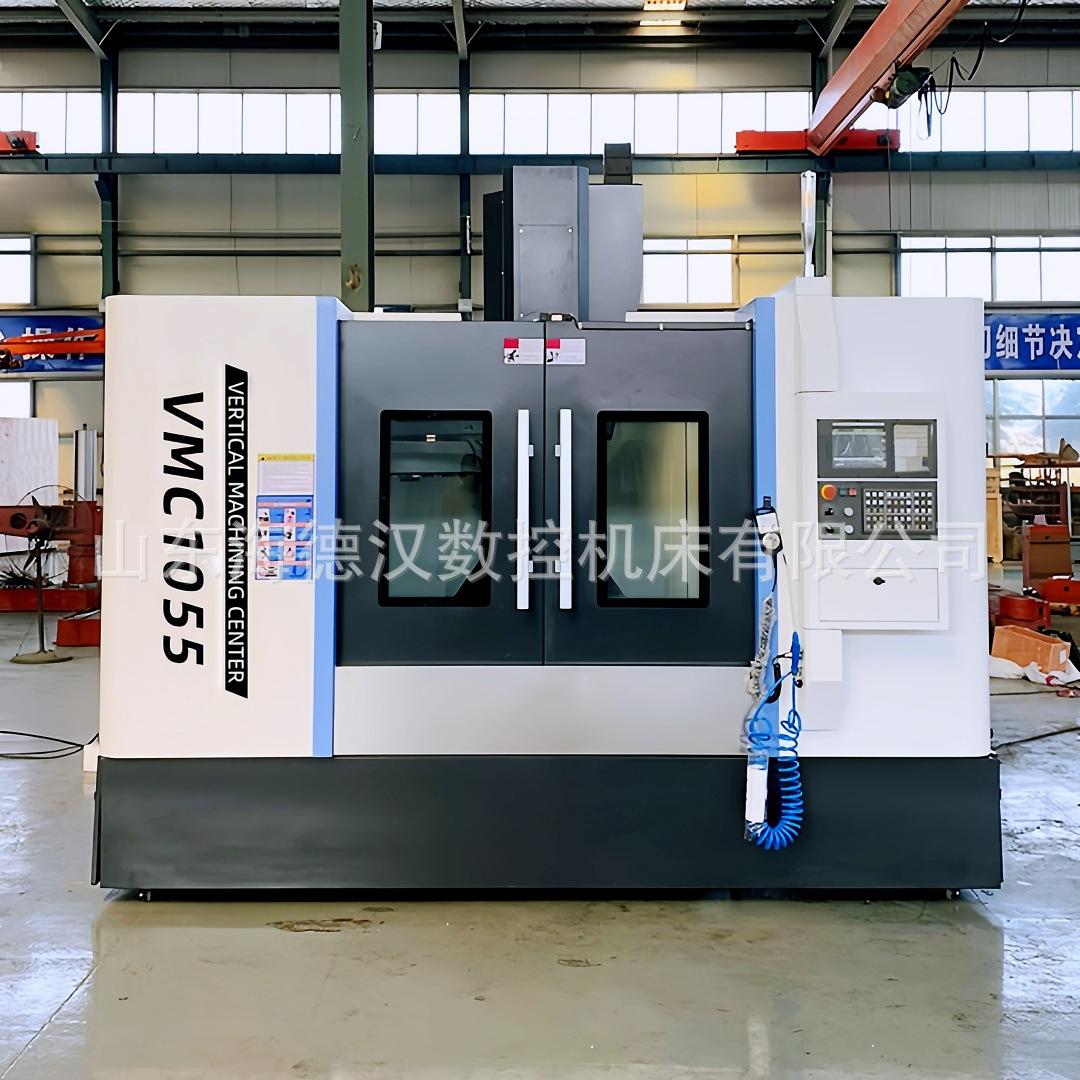

Este produto é uma máquina-ferramenta CNC servo conectada diretamente com três eixos X, Y e Z. Todos os três eixos são guias lineares de rolos com grande capacidade de carga, amplo vão, alta precisão, estrutura e dimensões compactas e razoáveis, e o eixo principal é acionado por um servomotor através de uma correia síncrona. Ela pode fixar todos os tipos de peças complexas, como discos, placas, carcaças, cames e moldes simultaneamente, e pode realizar diversos processos, como furação, fresamento, mandrilamento, expansão, alargamento e rosqueamento rígido. É adequada para a produção de diversas variedades e lotes pequenos e médios de produtos, podendo atender ao processamento de peças complexas e de alta precisão.

1. As principais peças básicas, como a base, o slide, a bancada, a coluna e a caixa do fuso são feitas de ferro fundido de alta resistência; a base é uma estrutura do tipo caixa, e a estrutura compacta e simétrica das nervuras garante alta rigidez e desempenho de flexão e absorção de choque das peças básicas; a coluna de vão de ponte tipo A e as nervuras internas em forma de grade garantem efetivamente a rigidez e a precisão do eixo Z durante cortes fortes; as peças básicas são feitas de moldagem em areia de resina e tratamento de envelhecimento, o que fornece uma garantia para a estabilidade do desempenho de longo prazo da máquina-ferramenta.

2. Os trilhos-guia X, Y e Z são todos trilhos-guia lineares de alta resistência de 35#/45#/45#, que têm as características de alta velocidade, alta rigidez, baixo atrito, baixo ruído, baixo aumento de temperatura, etc., e são combinados com lubrificação forçada automática para melhorar a precisão e a vida útil da máquina-ferramenta; garantem um movimento suave e estável da caixa do fuso; o motor de acionamento do eixo Z tem um dispositivo de freio de desligamento;

3. A alimentação nas três direções de X, Y e Z adota um parafuso de esferas de grande avanço pré-carregado com porca dupla de circulação interna de alta precisão e alta resistência com alta velocidade de alimentação; o motor de acionamento é conectado diretamente ao parafuso por meio de um acoplamento elástico, e o servomotor de alimentação transmite energia diretamente ao parafuso de esferas de alta precisão sem folga, garantindo a precisão de posicionamento e a sincronização da máquina-ferramenta;

4. Adote a unidade de fuso de alta velocidade, alta precisão e alta rigidez de Taiwan, com forte capacidade de carga axial e radial, e a velocidade máxima pode chegar a 8000 rpm;

5. O fuso adota uma estrutura central de sopro de ar. Quando o fuso está solto, o gás central de alta pressão é usado para limpar rapidamente o cone interno do fuso, garantindo a precisão e a vida útil da fixação da ferramenta. Os trilhos-guia e os parafusos de avanço nas três direções X, Y e Z são equipados com dispositivos de proteção para garantir a limpeza dos parafusos de avanço e dos trilhos-guia, garantindo a precisão da transmissão e do movimento, bem como a vida útil da máquina-ferramenta.

6. A proteção externa da máquina-ferramenta adota um design de estrutura de proteção total, que é fácil de operar, seguro e confiável;

7. Utilize um dispositivo de lubrificação automática centralizada confiável para lubrificar automaticamente e intermitentemente cada ponto de lubrificação da máquina-ferramenta em um tempo fixo e em uma quantidade fixa, e o tempo de lubrificação pode ser ajustado de acordo com as condições de trabalho;

8. O magazine de ferramentas de 24 discos, produzido por um fabricante profissional em Taiwan, oferece troca precisa de ferramentas, tempo de troca curto e alta eficiência. Foi testado milhões de vezes e atende aos requisitos de confiabilidade. É equipado com uma estrutura de amortecimento para reduzir o impacto durante o movimento e garantir a vida útil do magazine de ferramentas.

9. O dispositivo de separação de óleo e água pode separar a maior parte do óleo lubrificante coletado do líquido de arrefecimento para evitar a rápida deterioração do líquido de arrefecimento, o que é benéfico para a proteção ambiental;

10. O sistema operacional da máquina-ferramenta adota princípios ergonômicos, e a caixa de operação é projetada de forma independente e pode girar sozinha, facilitando a operação.
