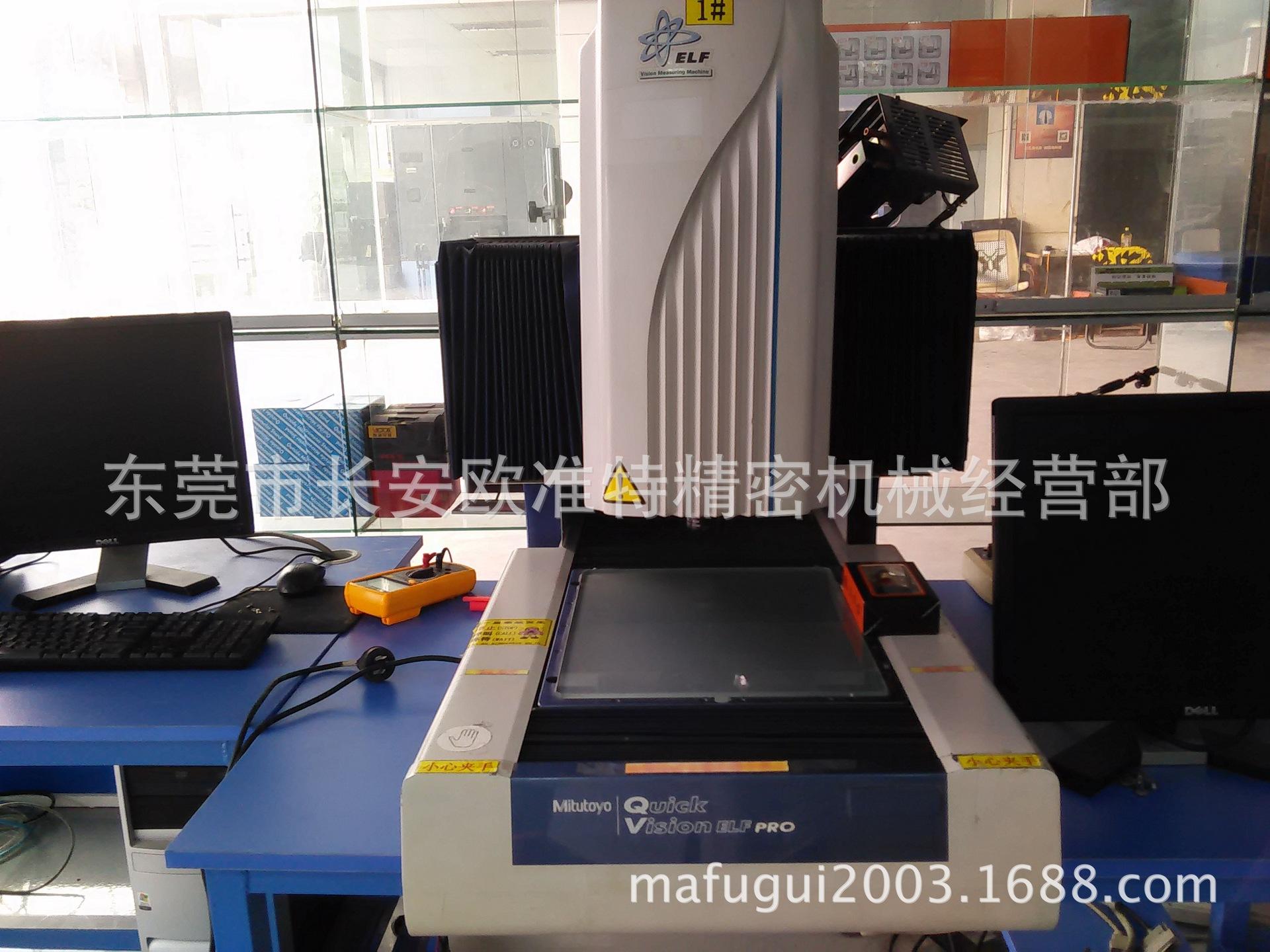

Visão rápida ELF

359série-CNCSistema de medição de visãoCaracterísticas

•Design pequeno com controlador integradoEste instrumento é particularmente adequado para instalação em pequenos escritórios devido ao seu tamanho reduzido e peso leve.

•Tamanho pequeno e funções completas Esta série pode fornecer uma variedade de instrumentos, todos equipados comPRLIluminador e toca-discos motorizado.

Além disso, dispositivo de foco automático a laser e contatoSonda de sinal tipo.

Parâmetros de desempenho

modelo:QVE202PT QVE250PRO

Faixa de mediçãoXeixo:200 mm 200 mm

Seixo:200 mm250 mm

Zeixo:100mm100 mm

Resolução:0,1μm 0,1 μm

Alta sensibilidadeCCDCâmeraP&B P&B

Precisão*

(20° C±0,2° C) E1XY (2,0+3L/1000)μm (2,0+3L/1000)μm

E1Z (4,0+5L/1000)μm (4,0+5L/1000)μm

Velocidade de condução(X/Y/Zeixo) 100 mm/s 100 mm/s

iluminação(PRL: Luzes de circulação programáveis)

Lâmpada halógena de superfície

Lâmpada halógena de contorno

Iluminação de anel: Fibra de anelPRL

Sistema de variação de ampliação** Fixotoca discosFixotoca discos

Tamanho do vidro da bancada269 x 261 mm 269 x 311 mm

Carga da peça de trabalho10 kg 10 kg

Sonda de sinal de contato opcional(Seleção de usuário), foco automático a laser(Opções instaladas de fábrica)

*A precisão da medição é definida nas seguintes condições

Toca-discos elétrico programável:1X, configurações da lente objetiva:5X

euO tamanho entre quaisquer dois pontos(milímetros)

**Configuração fixa: com ampliação fixa, plataforma giratória: plataforma giratória elétrica programável
