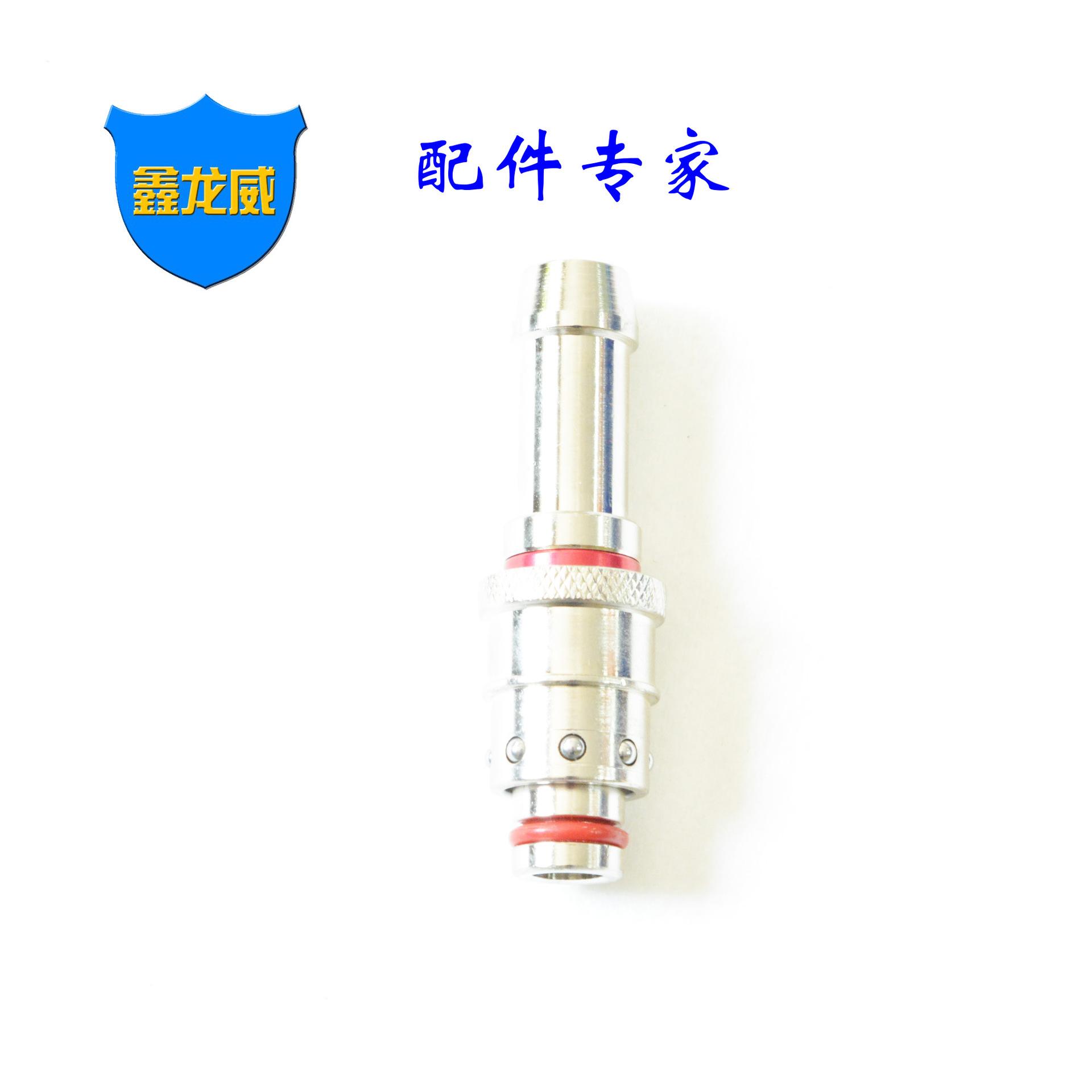

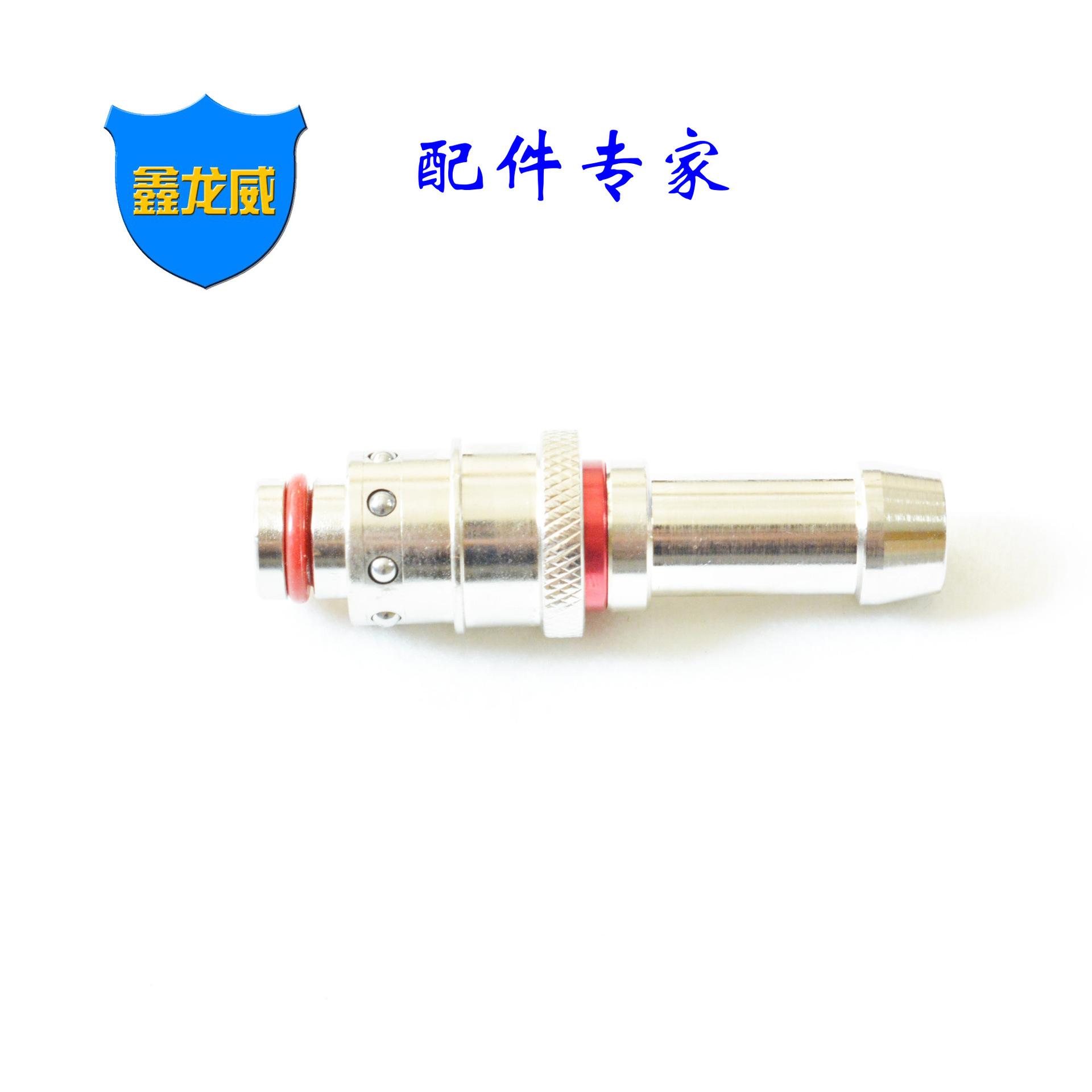

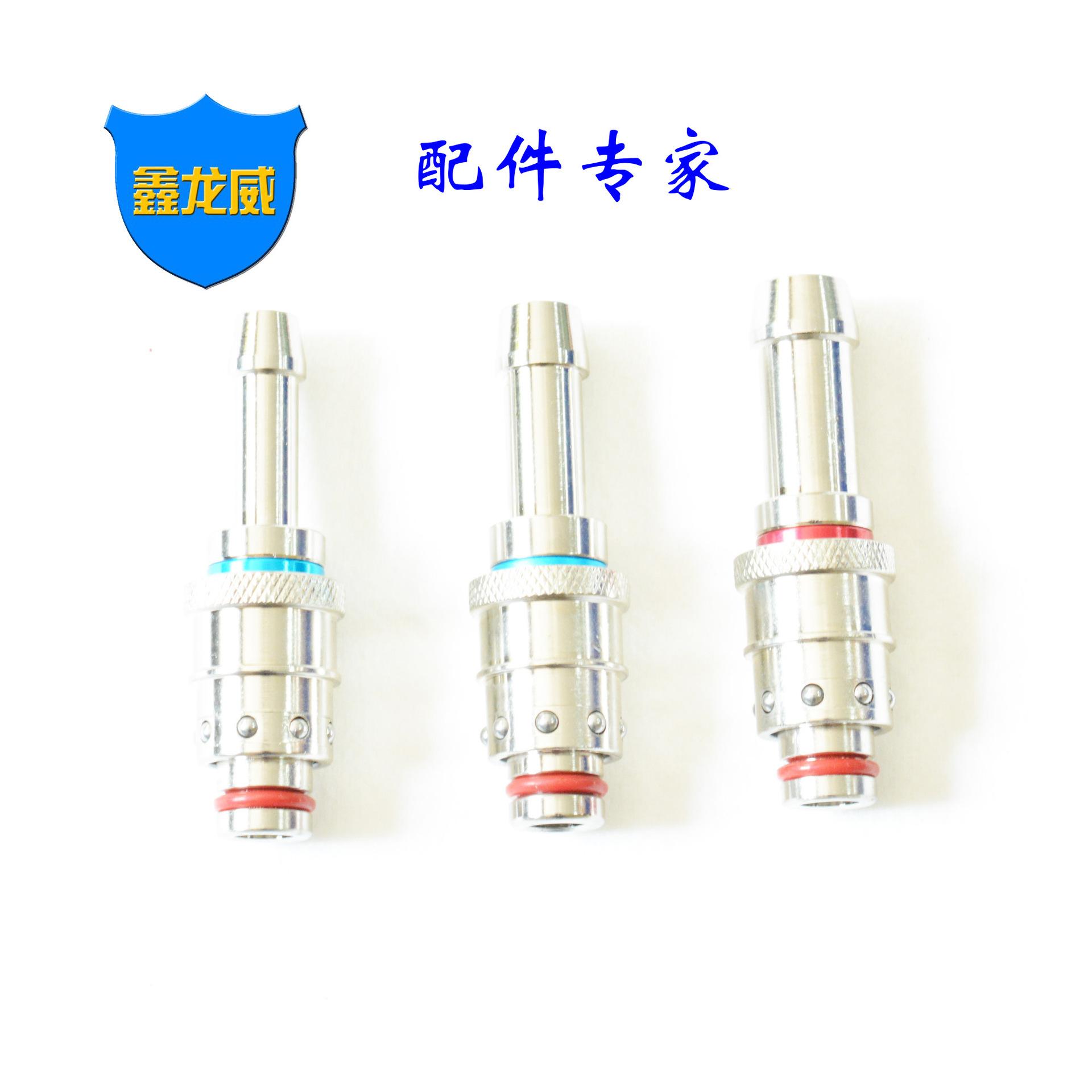

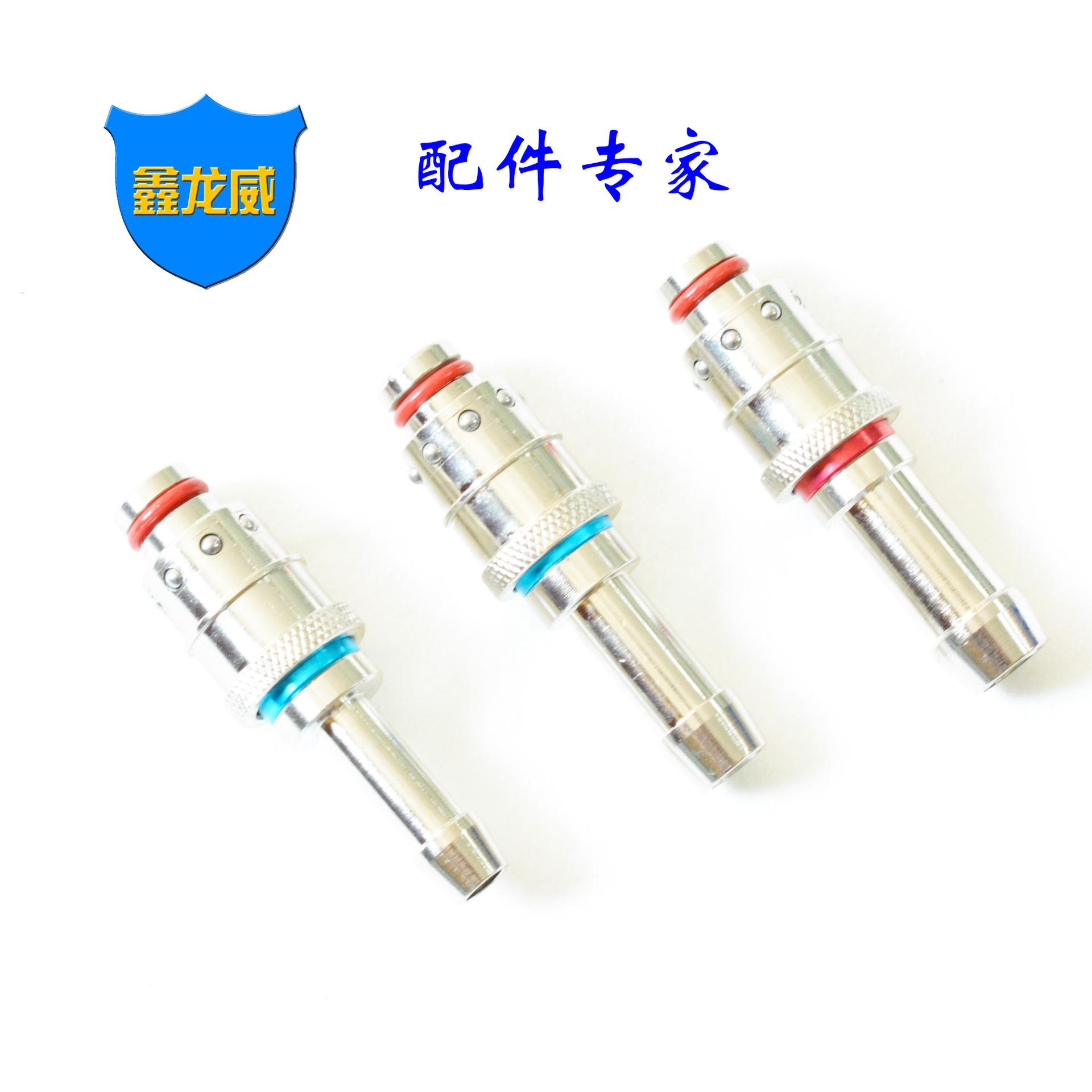

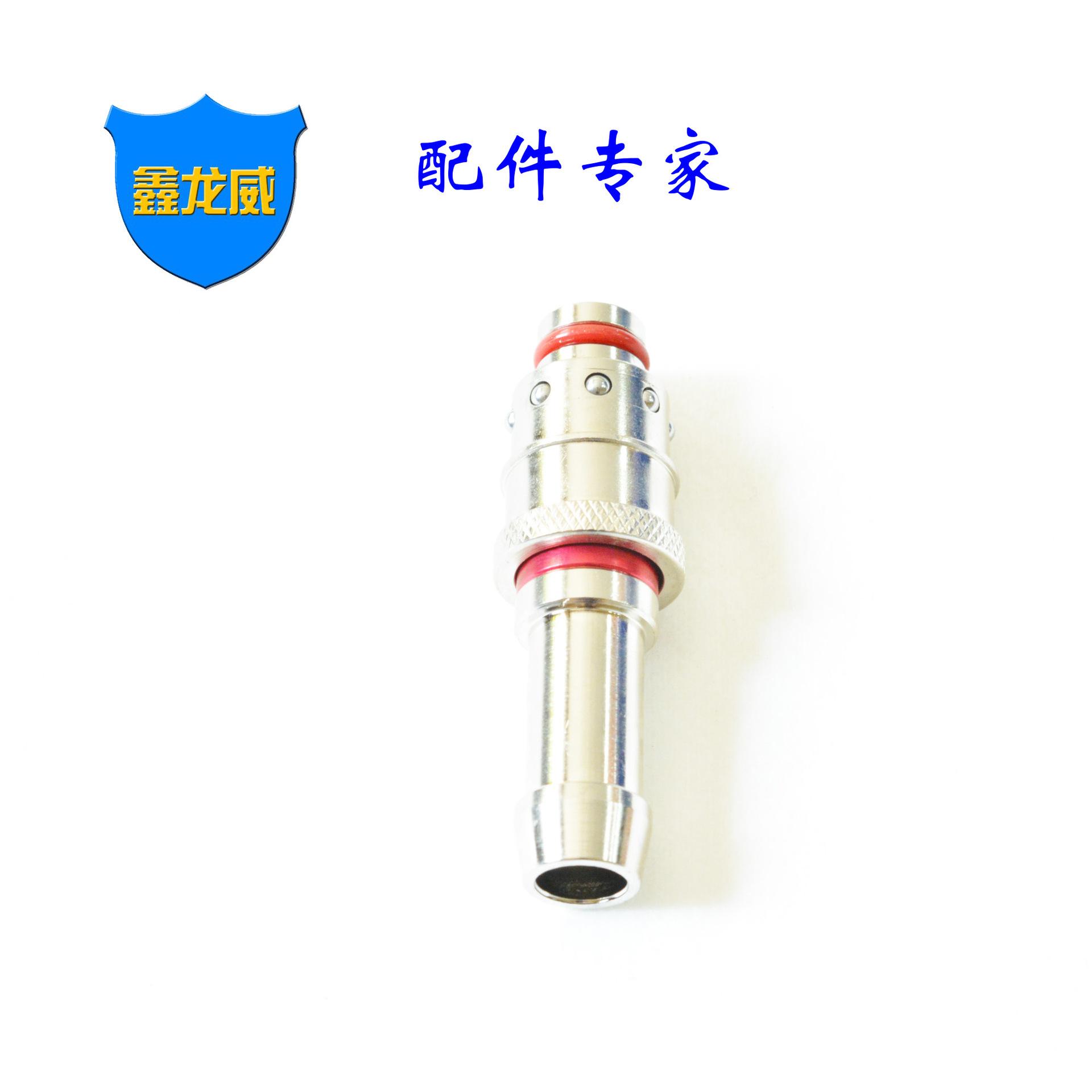

Conector rápido de molde francés recto Smithbil STAUBLL PRL06 Anillo rojo y azul

Nuestra empresa se especializa en la producción de diversos accesorios de cobre, hierro, aluminio y acero inoxidable, incluyendo accesorios de plomería, neumáticos, moldes, hidráulicos, de presión de aceite, de automatización, de válvulas, de refrigeración y CNC, entre otros. Aceptamos pedidos personalizados con planos y muestras, precios bajos y entrega rápida. ¡Bienvenidos a consultarnos!
Nota: Comuníquese con el vendedor para conocer el flete específico en función de los productos de la transacción real. ! ! !
Aviso de precompra: Este producto tiene una oferta mínima de 1 unidad. Por favor, contacte al propietario antes de pujar. (Fuera de provincias, Yunda Express es el servicio predeterminado; Guangdong, Lianhaotong o Xinfeng Express son los servicios predeterminados).
Nota: Esta imagen se tomó del artículo real, pero debido a la diferencia de luz y pantalla, puede haber cierta diferencia de color. Si no puede aceptar la diferencia de color, elija con cuidado para evitar disputas. Si es necesario, comuníquese con el servicio de atención al cliente de Wangwang.

La boquilla de agua del molde es una junta que se utiliza para enfriar moldes. Tiene dientes en un extremo que se conectan al orificio del molde, y el otro extremo queda expuesto al exterior del molde para conectarse a la fuente de agua. Es adecuada para sistemas de refrigeración de moldes de plástico, moldes de fundición a presión, moldes de moldeo por soplado, controladores de temperatura de moldes, máquinas de moldeo por inyección, máquinas de fundición a presión y otros equipos para el paso de agua, aire y aceite.
Las boquillas de moldeo se dividen en boquillas tradicionales y boquillas de conexión rápida. Las boquillas tradicionales tienen dientes en un extremo, y la forma del extremo conectado a la manguera es similar a una pagoda, también llamada boquilla pagoda. Los diámetros exteriores más comunes son 10 mm y 13 mm. Las boquillas de conexión rápida tienen dientes en un extremo y un conector rápido (conector hembra) en el otro. Los tornillos roscados de la boquilla tienen roscas PT y NPT. Las boquillas rápidas generalmente se dividen en grupos pequeños y grupos grandes. Según el método de uso, se dividen en mangueras de conexión (pagodas), tubos de teflón de conexión (roscas externas) y tuberías de aceite de conexión (roscas internas). Si hay cierta cantidad, también se puede personalizar según los requisitos del cliente.

1. Marcas de boquillas de molde y conectores rápidos de molde: DME (Dean Yi-America) EE. UU., DME-EOC (Dean Yi-Europe) EE. UU., HASCO (Hasco) Alemania, MISUMI (Misumi) Japón, STAUBLI (Stäubli) Francia, NITTO (Nitto) Japón, etc.
2. Los nombres generales de las boquillas de agua del molde y los conectores rápidos del molde (por tamaño): boquilla pequeña, boquilla grande, boquilla agrandada, boquilla grande extendida, boquilla grande de codo.
3. Las boquillas de agua para moldes se dividen en boquillas tradicionales y boquillas de conexión rápida: la boquilla tradicional tiene rosca en un extremo y un conector de manguera en el otro. Las roscas más comunes son 1/8PT, 1/4PT, 1/2AT (rosca gruesa), 3/8AT (rosca gruesa), M12*1.75, M10*1.5. El diámetro del conector de manguera es de 10 mm y 12 mm, y también se puede fabricar según el tamaño requerido. La boquilla de conexión rápida tiene rosca en un extremo y un conector rápido en el otro. Las roscas más comunes son 1/8, 1/4, 3/8, 1/2, etc. La forma del conector de conexión rápida varía según la marca.
4. Clasificación de los conectores rápidos de molde:
A, por ángulo: 180 grados, 90 grados, 45 grados.
B, por uso: conectar manguera (pagoda), conectar tubo de teflón (rosca externa 3/8H, 1/2H), conectar tubería de aceite (rosca interna)
5. Explicación del conector rápido: El conector rápido de molde permite conectar o desconectar la tubería sin herramientas auxiliares. El conector de molde (cabezal hembra) y la boquilla de molde (cabezal macho) tienen tres formas estructurales:
(I) La junta del molde y la boquilla del molde están cerradas (la boquilla del molde debe tener una longitud estándar)
(ii) La junta del molde y la boquilla del molde están abiertas
(III) La boquilla del molde está abierta y la junta del molde está cerrada.
1. La junta del molde y la boquilla del molde están cerradas:
A. Cuando no están conectados, los conectores hembra y macho sujetan el canal del tubo mediante sus respectivos pasadores de expulsión y resortes. Los pasadores de expulsión de los conectores macho y hembra se cierran, bloqueando instantáneamente el flujo de fluido.
B. Al conectar: Al insertar el conector macho en el conector hembra, el pasador expulsor regresa a su posición original gracias a la acción del resorte, y la bola de acero gira y bloquea firmemente el conector macho. Al mismo tiempo, los pasadores expulsores del conector hembra y del conector macho se empujan entre sí para abrirse, permitiendo el flujo de fluido, y la junta tórica puede bloquear completamente la fuga de fluido.
2. La junta del molde y la boquilla del molde están abiertas.
A. No conectado: cuando el manguito de cobre del conector hembra se empuja hacia el otro extremo, la bola de acero rueda automáticamente hacia afuera, por lo que se retira el conector macho; como no hay válvulas ni en el conector macho ni en el conector hembra, el fluido fluye hacia afuera.
B. Conexión - Cuando el conector macho se inserta en el conector hembra, el manguito de cobre es empujado a la posición anterior por la fuerza de su resorte, provocando que la bola de acero se bloquee y el fluido fluya, mientras que la junta tórica evita que el fluido salga.
3. La boquilla del molde está abierta y la junta del molde está cerrada.
A. Cuando no está conectado: cuando el manguito de cobre del conector hembra se mueve hacia el otro extremo, el cordón de acero inoxidable se enrolla automáticamente hacia afuera y el conector macho se abre por la fuerza de reacción del resorte de la válvula, y la válvula se cierra automáticamente para bloquear el flujo de fluido.
B. Conexión - Cuando el conector macho se inserta en el conector hembra, el manguito de cobre es empujado a la posición anterior por la fuerza de su resorte, provocando que la bola de acero se bloquee y el fluido fluya, mientras que la junta tórica evita que el fluido salga.
6. Finalidad del uso del conector rápido:
1. Ahorre tiempo y mano de obra: al desmontar y conectar líneas de agua, petróleo y gas a través de conectores rápidos, la acción es simple, ahorrando tiempo y mano de obra.
2. Ahorre petróleo, agua y gas: al plegar la tubería, la válvula unidireccional en el conector rápido puede cerrar la tubería, el fluido no fluirá y se puede evitar la pérdida de fluido.
3. Protección del medio ambiente: cuando el conector rápido está plegado y conectado, el fluido no tendrá fugas, lo que protege la limpieza del medio ambiente.
4. Divida el equipo en piezas más pequeñas para facilitar su transporte: los equipos grandes o las herramientas hidráulicas que necesitan ser fáciles de transportar se pueden desmontar y transportar mediante conectores rápidos, y luego ensamblar y usar después de llegar al destino.
5. Economía: Todas las ventajas anteriores crean valor económico para los clientes.
7. Según el uso, se puede dividir en: conectores rápidos para aire, conectores rápidos para presión de aceite, conectores rápidos para temperatura del agua de refrigeración y conectores rápidos para temperatura del aceite.

(I) Conectores rápidos de aire: Se utilizan principalmente para tuberías de aire y accesorios para herramientas neumáticas. Existen diversos materiales, tamaños y formas de instalación para adaptarse a sus usos.
(II) Conector rápido hidráulico: Se utiliza principalmente en dispositivos hidráulicos y maquinaria de construcción. El cuerpo principal debe ser de metal resistente a vibraciones e impactos. Existen varios tamaños y formas de instalación.
(III) Conectores rápidos para la temperatura del agua de refrigeración y del aceite: se utilizan principalmente para interfaces de moldes universales. Simplifican completamente el intercambio de moldes, mejoran la protección contra la oxidación y están disponibles en una variedad de modelos.
8. Según la forma estructural, se puede dividir en: la junta del molde y la boquilla del molde están cerradas (la boquilla del molde debe tener una longitud estándar), la junta del molde y la boquilla del molde están abiertas, la boquilla del molde está abierta y la junta del molde está cerrada.
1. A excepción del anillo de sellado, el resorte y la bola de acero, el resto del conector hembra está hecho de latón.
2. Los conectores macho están hechos todos de latón.
3. Garantizamos su uso con el producto original. Si se produce una fuga de agua al conectarlo, lo devolveremos, reembolsaremos o repondremos sin condiciones.
4. Asegúrese de que la boquilla de secado rápido (macho) y el conector rápido (hembra) encajen perfectamente, sin fugas de agua, aceite ni aire. De lo contrario, procederemos a la devolución, reembolso o reposición del producto sin condiciones.
5. Si el anillo de sellado está desgastado, se entregará de forma gratuita en un plazo de 2 años, pero el viejo deberá cambiarse por uno nuevo.
característica:
1. Conector rápido, ahorro de combustible, respetuoso con el medio ambiente, el equipo se puede desmontar en piezas pequeñas y es fácil de transportar.
2. Instalación rápida, reduciendo el tiempo de los moldes superior e inferior y mejorando la eficiencia del trabajo.
3. El flujo de agua es uniforme para garantizar la calidad del producto y la eficiencia del moldeo por inyección, fundición a presión y moldeo por soplado.
4. Estandarización del producto, compatible con marcas extranjeras reconocidas, como: HASCO, DME, MISUMI, STAUBLI, NITTO, PCS, DME-EOC, PUNCH, STRACK, PARKER, etc.
5. Ventaja de precio y garantía de calidad. Puede obtener productos originales a solo el 35% del precio original para mejorar su competitividad.
6. Ciclo de pedido corto, la producción de grifos de cobre demora aproximadamente 4 días, la producción de conectores rápidos demora aproximadamente 10 días, excepto para productos especiales.
7. Las piezas estándar se mantienen en stock para reducir el tiempo de pedido de los clientes o los costos de inventario.
8. El anillo de sellado del producto es resistente a temperaturas de 150 grados y está hecho de caucho. También incluye un anillo de caucho fluorado resistente a temperaturas de 250 grados.
9. El producto puede soportar una presión de 15 kg.
Material: latón estándar, utilizando varillas en lugar de tubos para garantizar un espesor de pared uniforme, buena tenacidad y no es fácil de romper.
Tecnología de procesamiento: Procesamiento de torno CNC, utilizando herramientas importadas para garantizar que cada lote de producción tenga un tamaño constante y un buen ajuste.
