Introdução do produto:

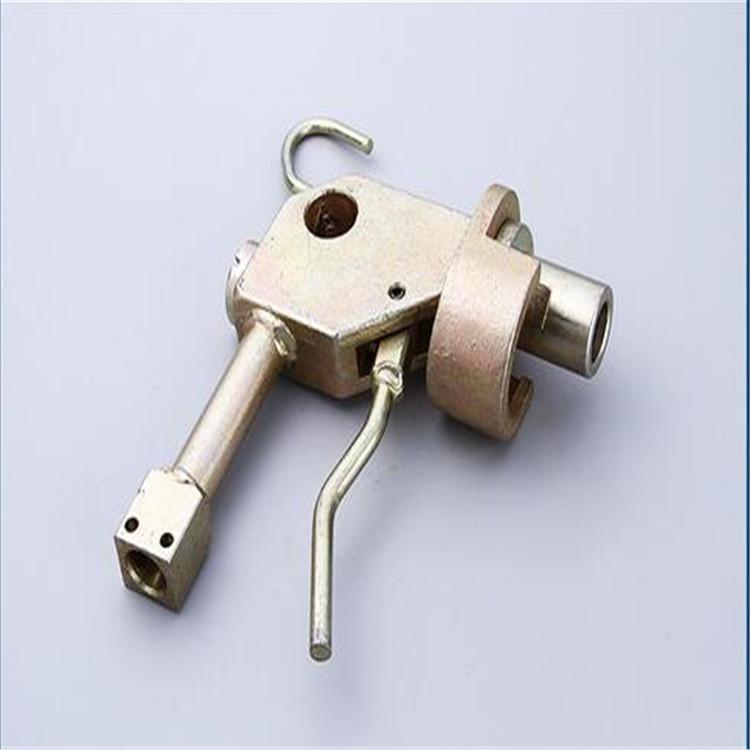

Uma pistola de injeção de pressão constante adequada para hélices hidráulicas simples em minas de carvão. A pistola de injeção consiste em um bico de injeção, um tubo de entrada de líquido com anel de fixação, um corpo da pistola, um pistão diferencial, uma haste de controle, uma porca de ajuste, um dispositivo manual, uma mola, etc. controle a haste e abra a válvula de entrada de líquido. O método de bloqueio é mecânico. Quando a força de suporte inicial do único suporte hidráulico atinge o valor especificado, o pistão diferencial libera automaticamente a trava através do diferencial hidráulico e fecha a válvula de entrada de líquido. A válvula de entrada de líquido também pode ser fechada por um dispositivo manual. A pistola de injeção de pressão constante pode ajustar o tamanho da força da mola ajustando a porca para ajustar a força de suporte inicial do único suporte hidráulico.

Desempenho técnico:

1. Pressão de trabalho: 15-20MPa

2. Lidar com força durante a injeção: 157N

3. Meio de trabalho: emulsão contendo 1%-2% M10

princípio de trabalho:

Uma pistola de injeção de líquido usada para um único suporte hidráulico para mineração compreende: um corpo de válvula, uma luva de travamento, uma alça, uma haste de pressão, uma luva de isolamento, uma sede de válvula unidirecional, uma esfera de aço, uma mola, um parafuso de fixação e uma saída de líquido. Uma junta é usada para conectar um tubo de entrada de líquido à extremidade traseira do corpo da válvula, a alça é conectada ao corpo da válvula por meio de um eixo de pino e a luva de isolamento, a sede de válvula unidirecional, a esfera de aço e a mola são dispostas sequencialmente na parte traseira do corpo da válvula. Uma ranhura de fluxo de líquido é aberta no corpo da válvula e a parte externa da ranhura de fluxo de líquido é selada por uma placa de vedação. Um furo de líquido dianteiro é disposto na frente do corpo da válvula e um furo de fluxo de líquido traseiro e uma ranhura de fluxo de líquido em arco semicircular são dispostos na luva de isolamento. O furo de líquido dianteiro e o furo de fluxo de líquido traseiro são conectados por meio da ranhura de fluxo de líquido. O corpo da válvula é relativamente simples e tem as características de estrutura compacta, tamanho pequeno, bom desempenho de vedação, etc.

Descrição detalhada:

Aplicação: A pistola de injeção é o terminal do sistema de tubulação da estação de bombeamento, através do qual o líquido de alta pressão é inserido na câmara de trabalho do suporte da unidade para completar o suporte.
