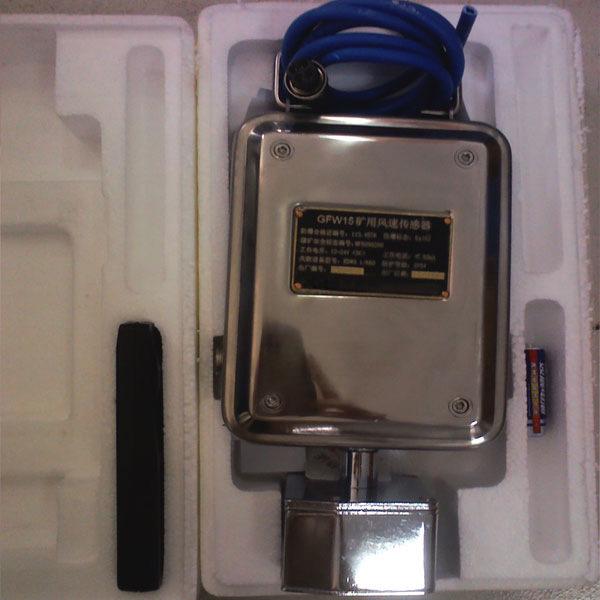

Introdução ao produto do sensor de velocidade do vento GFW15

O sensor de velocidade do vento GFW15 é usado para detecção de velocidade do vento em vários túneis principais de medição de vento e tuyere, eixo do ventilador principal, etc. em minas de carvão para garantir a produção segura em minas de carvão; O sensor de velocidade do vento GFW15 é intrinsecamente seguro e é um instrumento de detecção inteligente. É fácil de usar e pode ser usado em conjunto com vários sistemas de monitoramento de segurança de minas de carvão. ali07

O sensor de velocidade do vento GFW15 implementa um design totalmente digital. A sonda de velocidade do vento utiliza componentes ultrassônicos com boa estabilidade. A onda ultrassônica do sensor de velocidade do vento GFW15 é modulada e demodulada pela velocidade do vento e processada pelo circuito de modelagem de forma de onda para produzir um sinal de frequência correspondente à velocidade do vento, que é então enviado ao circuito microcontrolador para cálculo e processamento, e então o sinal de frequência correspondente é emitido. Execute a exibição local do valor da velocidade do vento. O microcontrolador sensor de velocidade do vento GFW15 integra memória de programa, memória de dados, microprocessador e interfaces de entrada e saída, com bom desempenho e alta confiabilidade.

O tipo à prova de explosão deste produto é intrinsecamente seguro para mineração e a marca à prova de explosão é "ExibⅠ".

Condições de uso do sensor de velocidade do vento GFW15

O sensor deve funcionar normalmente nas seguintes condições ambientais:

a) Temperatura ambiente: 0°C~40°C;

b) Umidade relativa: ≤98% (25°C);

c) Pressão atmosférica: 80kPa~110kPa.

d) Temperatura de armazenamento: -40°C~+60°C.

Significado do modelo do sensor de velocidade do vento GFW15

Modelo: sensor de velocidade do vento GFW15

G-sensor

F —— Velocidade do vento

W —— Tipo de vórtice ultrassônico

15——Faixa de medição, m/s.

Características do produto do sensor de velocidade do vento GFW15

1. Chip de processamento de microcomputador: O microcomputador de chip único e o circuito digital altamente integrado são usados ​​para tornar a estrutura do circuito simples, o desempenho confiável e fácil de manter e depurar.

2. Alta sensibilidade: O elemento sensor de alto desempenho e a compensação não linear automática do software interno do instrumento tornam o instrumento altamente sensível à detecção da velocidade do vento.

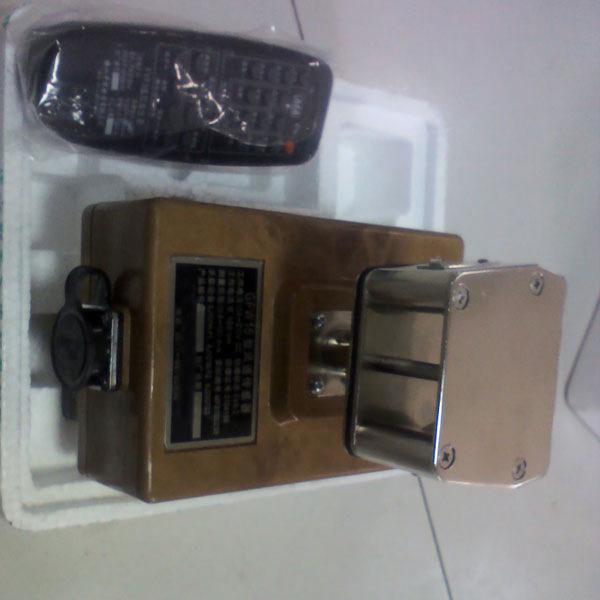

3. Alta confiabilidade: Este instrumento tem as funções de autoverificação de inicialização, estabilização automática de zero, correção de precisão, etc., e adota ajuste de controle remoto infravermelho. A máquina inteira não possui furos de ajuste. O ponto zero e a precisão do instrumento podem ser ajustados e o valor do alarme pode ser definido. As configurações do sinal de saída são controladas pelo controle remoto infravermelho. Pode evitar a abertura da tampa para depuração, reduzir danos mecânicos, melhorar a vedação de toda a máquina e prolongar a vida útil do instrumento.

4. Boa estabilidade: A velocidade do vento medida por este instrumento baseado na teoria do vórtice Karman é estável e confiável.

5. Boa compatibilidade: Este instrumento pode ser configurado de forma flexível para uma variedade de formatos de sinal de saída pelo controle remoto infravermelho e pode ser conectado a quase todos os tipos de subestações do país.

6. Aparência requintada e estrutura simples: A placa de circuito deste instrumento adota soldagem de remendo, com uma aparência leve e bonita, estrutura requintada e razoável, excelente vedação e fácil instalação.

Parâmetros relacionados ao sensor de velocidade do vento GFW15

Faixa de medição: 0,4-15 m/s,

Erro de medição: menos de ±0,2 m/s,

Tempo de resposta: menos de 10s,

Resolução da tela: 0,1 m/s,

Distância de transmissão: maior que 2 km,

Sinal de saída: 200-1000Hz ou 4-20mA,

Fonte de alimentação de trabalho: DC9V-24V/95Ma intrinsecamente seguro,

Modo de alarme: alarme sonoro e luminoso intermitente,

Display: display LED de quatro dígitos,

Corrente de trabalho: ≤70Ma,

Dimensões: 200*125*55,

Peso: 0,8Kg.

<<<<

<<<<<<
