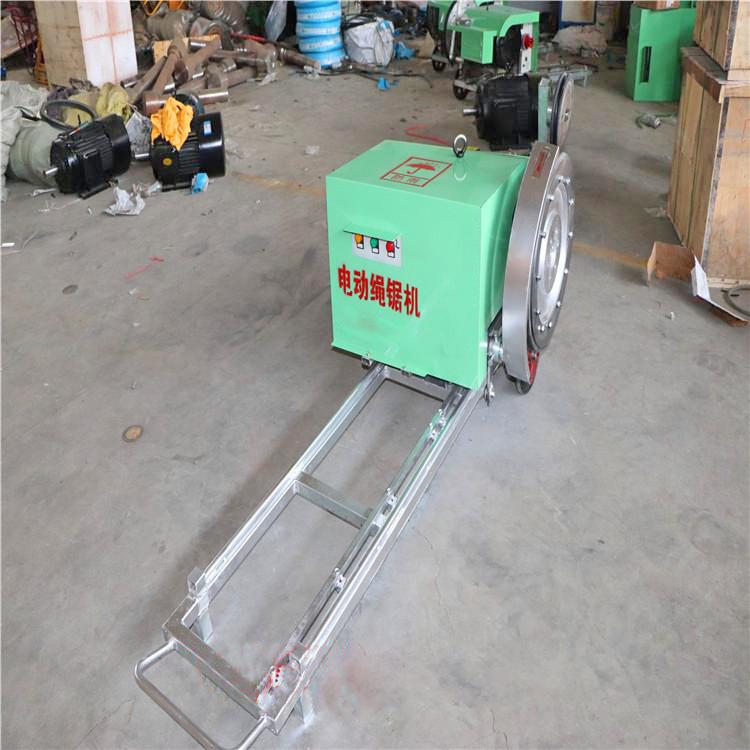

Pequena máquina de serra de fio de mineração elétrica Produção Máquina de corte elétrica personalizada

As máquinas de serra de arame para concreto são usadas principalmente para cortar pontes, pilares de pontes, tabuleiros de pontes, paredes de canteiros de obras, vigas e colunas, túneis e concreto armado subaquático e corte de rochas. Máquina de corte de corrente de corda diamantada, serra de fio, serra de fio elétrico, conveniente, simples, fácil de mover, construção simples, instalação simples, ampla gama de uso, baixo custo e fácil manutenção.CM02

De acordo com a potência, ela é dividida principalmente em dois tipos: serra elétrica e serra hidráulica.

De acordo com as diferentes finalidades e necessidades de corte, ela é dividida em serras de arame para corte de concreto, serras de arame para mineração e serras de arame para modelagem e processamento de mármore e granito.

A lâmina de serra de arame e o anel de borracha do disco do volante usados ​​durante o corte são consumíveis. As especificações da lâmina de serra de fio são controladas principalmente pelo enfiamento de contas. As especificações podem ser obtidas emEntre Φ7,2 ~ Φ11,5 mm, as fórmulas necessárias para cortar pedras diferentes também são diferentes. A fórmula de produção da serra de fio deve ser customizada de acordo com a situação real da pedra para atingir sua eficiência, e o custo será bastante reduzido.

As máquinas de serra elétrica de fio são divididas em: pequenas máquinas de serra elétrica de fio e máquinas de serra de fio de mineração.

A máquina de serra de fio de mineração é usada principalmente para mineração de mármore e granito e processamento de modelagem. Pode ser usada junto com a máquina de corte de pedra de bloco de mineração para minerar blocos ao mesmo tempo. Pode realizar mineração sem detonação e cortar seis lados do bloco em forma, o que melhora muito o rendimento do bloco e aumenta a eficiência. ,Mesmo , mais economia de energia.

Parâmetros técnicos da máquina de serra de fio:

modelo 37 e 75 kW

potência do motor principal 37 kW/50 Hz

Faixa de velocidade da linha de serra de fio0-40 metros/segundo

Velocidade de caminhada 0-80 m/h

Rotação da cabeça motorizada 360°

Trilho guia de caminhada 2 metros/seção podem ser conectados

Distância de corte da cabeça motorizada 1,6m

ambiente de trabalho -15℃ - +40℃

Curso de movimento da cabeça motorizada 300-480 mm

Tamanho do equipamento1925*1240*1430mm

Serra de fio elétrica para mineração de pedra analisar;

1. Ampla adaptabilidade, a serra de corda é adequada para todos os tipos de minas.

2. Funções poderosas e alta eficiência. Primeiro, a profundidade da mineração é profunda, podendo atingir 10-20m ou até mais profunda, enquanto a mineração convencional geralmente fica apenas dentro de 10m; segundo, a velocidade de corte é rápida, geralmente podendo atingir 4-5m2/h.

3. A serra de corda pode cortar em todas as direções, incluindo corte vertical, horizontal e chanfrado, e também pode realizar corte cego.

4. Alta taxa de rendimento e baixo custo abrangente. Primeiro, a superfície de corte da serra de corda é muito lisa e não causará nenhum dano interno ao material áspero. Em segundo lugar, a costura da serra é pequena, apenas cerca de 11mm, o que não causará desperdício de recursos.

5 , A mineração com serra de fio é livre de ruído e poeira, com alto grau de automação, controle separado e baixa intensidade de trabalho para os trabalhadores. Alta performance; o corte convencional apresenta muito ruído e poeira e exige alta intensidade de trabalho dos trabalhadores. O sexo é relativamente baixo.

Breve descrição do processo de mineração da serra elétrica 2.1 Requisitos para infraestrutura de mineração com serra de corda Fonte de alimentação Os equipamentos que consomem eletricidade incluem principalmente: máquina de serra de corda, compressor de ar, perfuratriz multifuncional, perfuradora de fundo de poço, etc. A tensão de todos os equipamentos é de 380V. O consumo de energia depende do número de máquinas colocadas em uso. Calculada com base em uma serra de corda de 37KW e equipamentos de suporte, a potência total deve ficar em torno de 60KW. Considerando a mineração em larga escala no futuro, é possível considerar a adição de um transformador de 100KVA. Na fase inicial, caso seja necessário economizar investimento, um gerador a diesel pode ser utilizado para alimentar a mineração. Fonte de água e capacidade de abastecimento de água Quando a serra de corda está cortando, deve-se passar água de resfriamento para proteger a serra de corda e a máquina de serra. A quantidade de água de resfriamento depende do número de máquinas. O consumo de água de resfriamento de uma serra de corda é de 0,5 a 1 tonelada/hora. Portanto, devem ser garantidas fontes de água suficientes e capacidade de abastecimento de água. Se as condições o permitirem, pode ser utilizado um método de abastecimento de água circulante para estabelecer uma piscina de água circulante com capacidade de abastecimento de água contínua e ininterrupta;

Estrada simples: Deve haver uma estrada simples que leve à mina e deve poder passar normalmente.Caminhões com capacidade de carga superior a 20 toneladas são utilizados para transportar diversos equipamentos de mineração e materiais pétreos;

Processo de corte e extração de pedra com serra de arame

2.1 Preparação Preliminar

(1) Decapagem de montanha: O trabalho de decapagem envolve principalmente a retirada do solo de cobertura e da camada intemperizada do corpo de minério de mármore, a retirada da camada intermediária, a rocha circundante e o mármore quebrado que não tem valor de mineração devido ao desenvolvimento de juntas e fissuras, então para expor o corpo do minério de mármore e prepará-lo para a mineração. Atenção especial deve ser dada à proteção do corpo de minério, e a vibração da detonação não pode afetar a integridade e o bloqueio da pedra.

2. Construa uma plataforma de trabalho: Após a exposição do mármore, uma plataforma adequada para a máquina de serra de corda funcionar deve ser escavada. A largura é geralmente de 6 metros, e o comprimento é determinado de acordo com a montanha. A altura do degrau do campo de mineração é de 5 a 10 metros. O método de escavação geralmente adota perfuração e agente de expansão e outros métodos. Para granito, pode-se usar jateamento. Para a superfície de trabalho com terreno montanhoso relativamente suave, a plataforma de trabalho pode ser construída colocando camadas de solo.

2.2.2 Preparação antes da mineração

1. A perfuração é um trabalho de preparação essencial. Se o furo não for bem perfurado, isso afetará diretamente a penetração da corda frisada, a vida útil da corda e a eficiência do corte. Portanto, o processo de perfuração é particularmente importante. Para cortar um pedaço grande de material bruto, três furos devem ser perfurados, ou seja, um furo vertical e dois furos horizontais. Os três furos se cruzam em um ponto. Se os três furos não se cruzam em um ponto, é mais problemático perfurar a corda frisada de diamante, ou mesmo impossível de perfurar, e é necessário perfurar novamente, o que reduz a eficiência da produção. Portanto, a perfuração deve ser realizada de acordo com a situação real e os procedimentos operacionais. O equipamento usado para perfuração pode ser perfuradora de rocha multifuncional, perfuradora de fundo de poço, perfuradora de rocha manual, etc.

2 A corda é enfiada manualmente, ou seja, uma extremidade da corda é fixada no cabo de aço fino, e a outra extremidade do cabo de aço fino é conectada a vários fios macios, geralmente o fio para o martelo de suspensão, e passada por um furo. O fio macio pode ser lavado com água na superfície vertical, e a superfície horizontal é conduzida para fora de outro furo com fio de ferro, e então o cabo de aço fino é trazido para fora para conduzir a serra de corda.

3. Após a máquina de serra de corda ser instalada e a corda ser enfiada, melhorarAo colocar o trilho do equipamento, o trilho deve ficar paralelo ao furo horizontal, e o nivelamento do plano do trilho deve ser medido com uma régua de nível para garantir que atenda aos requisitos.Por fim, içar a máquina de serra de fio no trilho, pendurar a serra de fio e ligar a energia. Como o equipamento é pesado e precisa ser movido novamente após o corte de um plano, qualquer equipamento como guindaste de mastro, empilhadeira, carregador, escavadeira, etc. pode ser usado para mover a máquina de serra;

4 Conecte a fonte de água e instale o tubo de água de resfriamento. Geralmente, são necessários dois tubos de água, um no furo de entrada da corda e o outro na saída da corda. A posição de entrada de água e a direção de saída precisam ser ajustadas continuamente conforme o corte progride.

2.2.3 Corte de pedra Ao usar uma serra de corda para minerar pedras brutas, a superfície horizontal deve ser cortada primeiro e, em seguida, a superfície vertical, para garantir um corte suave. Se a superfície vertical for cortada primeiro e, em seguida, a superfície horizontal for cortada, é fácil fazer com que a pedra quebre, pressione a corda frisada, de modo que o motor escorregue em marcha lenta e danifique a borracha do volante; em casos mais sérios, a serra de corda será descartada. O método de corte comumente usado na mineração é a separação de corte único-puxar-girar-corte secundário e modelagem. O objetivo principal do primeiro corte é cortar tiras de pedra na montanha. O tamanho das tiras de pedra é determinado pelo tamanho do corpo de minério, a capacidade de manuseio, a taxa de utilização da pedra, etc., geralmente 30-60m3. Após o corte das tiras de pedra, elas são separadas do corpo de minério por um guincho ou carregadeira e puxadas e giradas na superfície de trabalho coberta com cascalho. Em seguida, são realizados o corte e a modelagem secundários para cortar pedras brutas com valor comercial.

Os métodos de corte comumente usados ​​em máquinas de serra de fio são os seguintes:

um método de corte vertical

b Método de corte horizontal

c método de corte de 90 graus

d método de corte cego

4 Estimativa de capacidade, configuração de equipamentos e pessoal Equipamentos e pessoal devem ser configurados de acordo com a capacidade definida. Como a mina não forneceu uma meta de capacidade clara, podemos apenas usar uma máquina de serra de corda como equipamento principal, considerar a configuração de equipamento auxiliar e configuração de pessoal mais razoáveis e calcular a capacidade. Se a mina precisar expandir a capacidade de produção, a configuração necessária pode ser copiada de acordo.
