Termopar blindado WRNK-431 6 * 500 termopar de temperatura de resistência térmica química industrial
Preço por unidade incluindo frete para o Brasil
Variantes
6*500
Especificações do produto
Origem
Jiangsu
tipo
Armored thermocouple
Modelo
WRNK-431
Número de indexação
K
Faixa de medição
-200 ℃-500
Nível de tolerância
A
Tempo de resposta ao calor
2
Especificações
6*500
Origem
Jiangsu
tipo
Armored thermocouple
Modelo
WRNK-431
Número de indexação
K
Faixa de medição
-200 ℃-500
Nível de tolerância
A
Tempo de resposta ao calor
2
Especificações
6*500
Origem
Jiangsu
tipo
Armored thermocouple
Modelo
WRNK-431
Número de indexação
K
Faixa de medição
-200 ℃-500
Nível de tolerância
A
Tempo de resposta ao calor
2
Especificações
6*500
Detalhes do produto
O texto nas imagens pode ser traduzido
O resistor de platina blindado é um sensor de temperatura. Ele tem um diâmetro menor do que o resistor de platina montado, é fácil de dobrar, tem boa resistência a choques e é adequado para instalação em locais onde resistores de platina montados não podem ser instalados. Os resistores de platina blindados da série WRPK produzidos por nossa fábrica usam elementos de medição de temperatura de resistor de platina importados. Portanto, eles têm as vantagens de precisão, sensibilidade, tempo de resposta térmica rápido, qualidade estável e longa vida útil.
A luva protetora externa do resistor de platina blindado é feita de aço inoxidável, e o interior é preenchido com um isolante de óxido de alta densidade. Portanto, ele tem forte desempenho antipoluição e excelente resistência mecânica, e é adequado para instalação em ambientes severos.
A resistência de platina blindada pode ser usada para medir a temperatura na faixa de -200～500℃, e pode ser conectada diretamente ao instrumento secundário com fio de cobre. Por ter boas características de saída elétrica, pode fornecer sinais de entrada de mudança de temperatura precisos para instrumentos de exibição, registradores, reguladores, scanners, registradores de dados e computadores, e deve estar em conformidade com os padrões JB/T8622-1997.
□Princípio de funcionamento
Princípio de funcionamento do resistor de platina blindado: a resistência do fio do resistor de platina muda com a temperatura. O instrumento de exibição indicará o valor da temperatura correspondente ao valor da resistência gerado pelo resistor de platina.
□Indicação do modelo
|
C
|
Z
|
P
|
K
|
Especificação
|
contente
|
|||||
|
|
|
|
|
-
|
1
|
|
Sem dispositivo de fixação
|
|||
|
2
|
|
Rosca de virola fixa
|
||||||||
|
3
|
|
Rosca de virola móvel
|
||||||||
|
4
|
|
Flange de virola fixa
|
||||||||
|
5
|
|
Flange de virola móvel
|
||||||||
|
Instalação de forma fixa
|
0
|
|
Simples
|
|||||||
|
2
|
|
Prova de agua
|
||||||||
|
3
|
|
À prova d'água
|
||||||||
|
6
|
|
tipo de soquete
|
||||||||
|
7
|
|
Com fio de chumbo
|
||||||||
|
Tipo de caixa de junção
(Forma final livre)
|
3
|
|
φ3
|
|||||||
|
4
|
|
φ4
|
||||||||
|
5
|
|
φ5
|
||||||||
|
6
|
|
φ6
|
||||||||
|
diâmetro
|
Importar componentes
|
|
|
|||||||
|
Número do projeto
|
|
|||||||||
|
C
|
Z
|
P
|
K
|
-
|
□
|
□
|
□
|
S
|
A
|
|

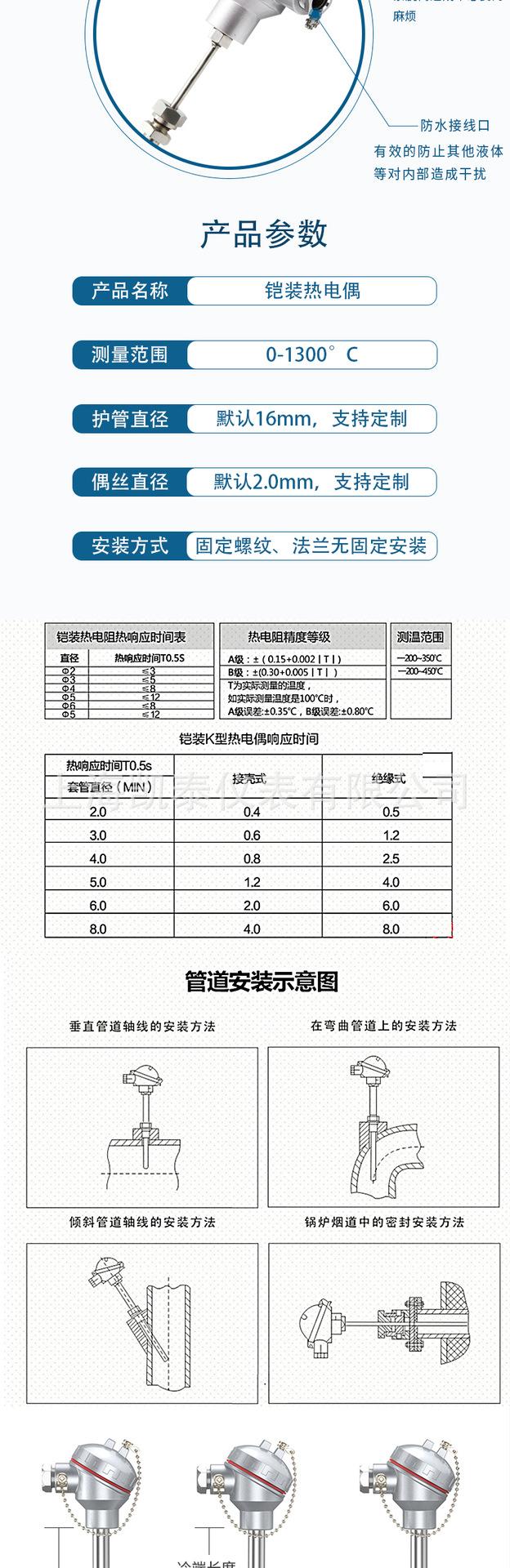

□Principais indicadores técnicos
Número de graduação Pt100: Classe A Ro=100±0,06Ω
Nível B Ro=100±0,12Ω
Especificações de alcance
|
modelo
|
Graduação Não.
|
Faixa de temperatura ℃
|
Nível de precisão
|
Desvio permitido △t ℃
|
|
WZPK
|
Pt100
|
-200～500
|
Classe A
|
±(0,15 ou +0,002︱t︱)
|
|
Classe B
|
±(0,3 ou +0,005︱t︱)
|
Nota: "t" na fórmula é o valor absoluto da temperatura medida pelo elemento sensor de temperatura
Pressão nominal
Geralmente, refere-se à pressão externa estática que o tubo de proteção pode suportar sem quebrar em temperatura ambiente. A pressão de teste é geralmente 1,5 vezes a pressão nominal. Na verdade, a pressão nominal permitida não está relacionada apenas ao material, diâmetro e espessura da parede do tubo de proteção, mas também à sua forma estrutural, método de instalação, profundidade de inserção e taxa de fluxo e tipo do meio medido.
Tempo de resposta térmica
Quando há uma mudança gradual na temperatura, o tempo necessário para que a saída do resistor térmico mude para 50% da mudança gradual é chamado de tempo de resposta térmica e é representado por t0,5.
Resistência de isolamento do resistor térmico:
A tensão experimental da resistência de isolamento da temperatura ambiente pode ser qualquer valor de DC 10 a 100V. A temperatura ambiente deve estar na faixa de 15 a 35°C, e a umidade relativa não deve ser maior que 80%. O valor de isolamento da temperatura ambiente não deve ser menor que 100MΩ.
O resistor térmico permite a passagem de corrente
A corrente máxima medida pelo resistor de platina blindado não é maior que 5 mA.
□Classificação de resistência de platina blindada
|
Diâmetro externo do resistor térmico blindado (d)
Dimensões padrão para montagem de acessórios
|
φ6
|
φ5
|
φ4
|
φ4
|
φ3
|
|
M
|
M16×1,5
|
M12×1,5
|
|||
|
S
|
22
|
19
|
|||
|
Diâmetro externo do resistor térmico blindado (d)
Dimensões padrão para montagem de acessórios
|
φ6
|
|
φ4
|
φ4
|
φ3
|
|
D
|
φ60
|
φ50
|
|||
|
Fazer
|
φ42
|
φ36
|
|||
|
D
|
φ24
|
φ20
|
|||
|
fazer
|
φ9
|
φ7
|
|||
|
S
|
22
|
19
|
|||
