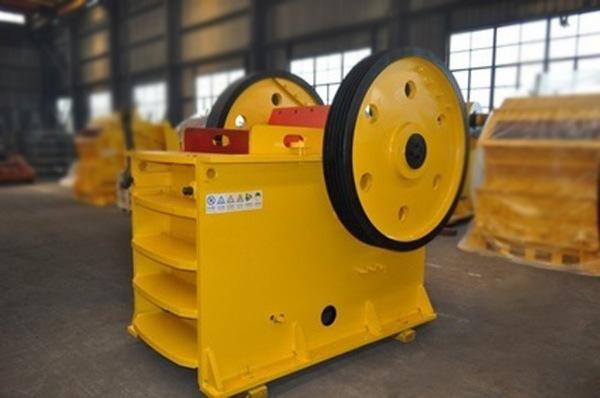

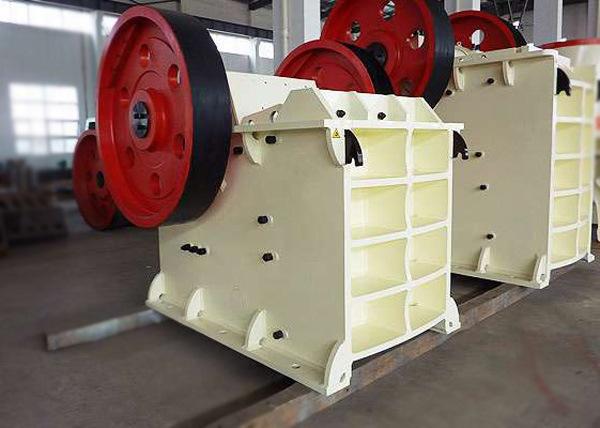

Introdução do produto britador de mandíbula fina PEX

O britador de mandíbula fino da série PEX é um equipamento de britagem de materiais, usado para britagem média e fina de vários tipos de minérios, rochas e outros materiais com resistência à compressão inferior a 320MPa. O britador de mandíbula fino é conhecido como britador de mandíbula fino ou britador fino. É um britador de mandíbula com uma cavidade de britagem relativamente pequena. Geralmente, os materiais triturados são de tamanho uniforme. O britador de mandíbula fina é um tipo de britador de rocha, usado principalmente para operações de britagem fina.

Características do produto britador de mandíbula fina PEX

1. A cavidade de britagem é profunda e não possui espaço morto, o que melhora a capacidade de alimentação e rendimento;

2. Sua taxa de britagem é grande e o tamanho das partículas do produto é uniforme;

3. O dispositivo de ajuste da porta de descarga tipo gaxeta é confiável e conveniente, com uma grande faixa de ajuste, o que aumenta a flexibilidade do equipamento;

4. O sistema de lubrificação é seguro e confiável, as peças são fáceis de substituir e a carga de trabalho de manutenção é pequena;

5. Estrutura simples, operação confiável e baixo custo operacional.

6. Equipamentos: 15% a 30% para uma única máquina e mais que o dobro para um sistema;

Estrutura e princípio de funcionamento do britador de mandíbula fina PEX

O britador de mandíbula fina PEX consiste principalmente em estrutura, mandíbula móvel, eixo excêntrico, placa de mandíbula, placa articulada e outras peças. O motor gira o eixo excêntrico através da correia triangular, de modo que a mandíbula móvel se mova de acordo com a trilha ajustada, esmagando assim o material na cavidade. A estrutura do britador de mandíbula fina é uma estrutura única e integral de aço fundido. A parede frontal da moldura está equipada com uma placa de mandíbula fixa fixada com parafusos de cunha. As paredes laterais da estrutura nos lados esquerdo e direito da câmara de britagem são equipadas com placas de proteção laterais para evitar danos às paredes laterais da estrutura. de desgaste.

O eixo excêntrico do britador de mandíbula fina PEX é dividido em duas partes. Os eixos excêntricos são iguais e a direção excêntrica é oposta. Cada parte tem uma cabeça de mandíbula móvel. O motor aciona o eixo excêntrico através da correia em V através da polia. Quando o eixo excêntrico gira, a cabeça da mandíbula móvel é feita para alternar de acordo com a trajetória excêntrica. Quando um lado da mandíbula móvel se move em direção à placa fixa para esmagar o material, o outro lado da mandíbula móvel se afasta da placa fixa para descarregar os materiais, e todo o processo é concluído em movimento alternado. Assim, os materiais que entram na cavidade de britagem são triturados.
