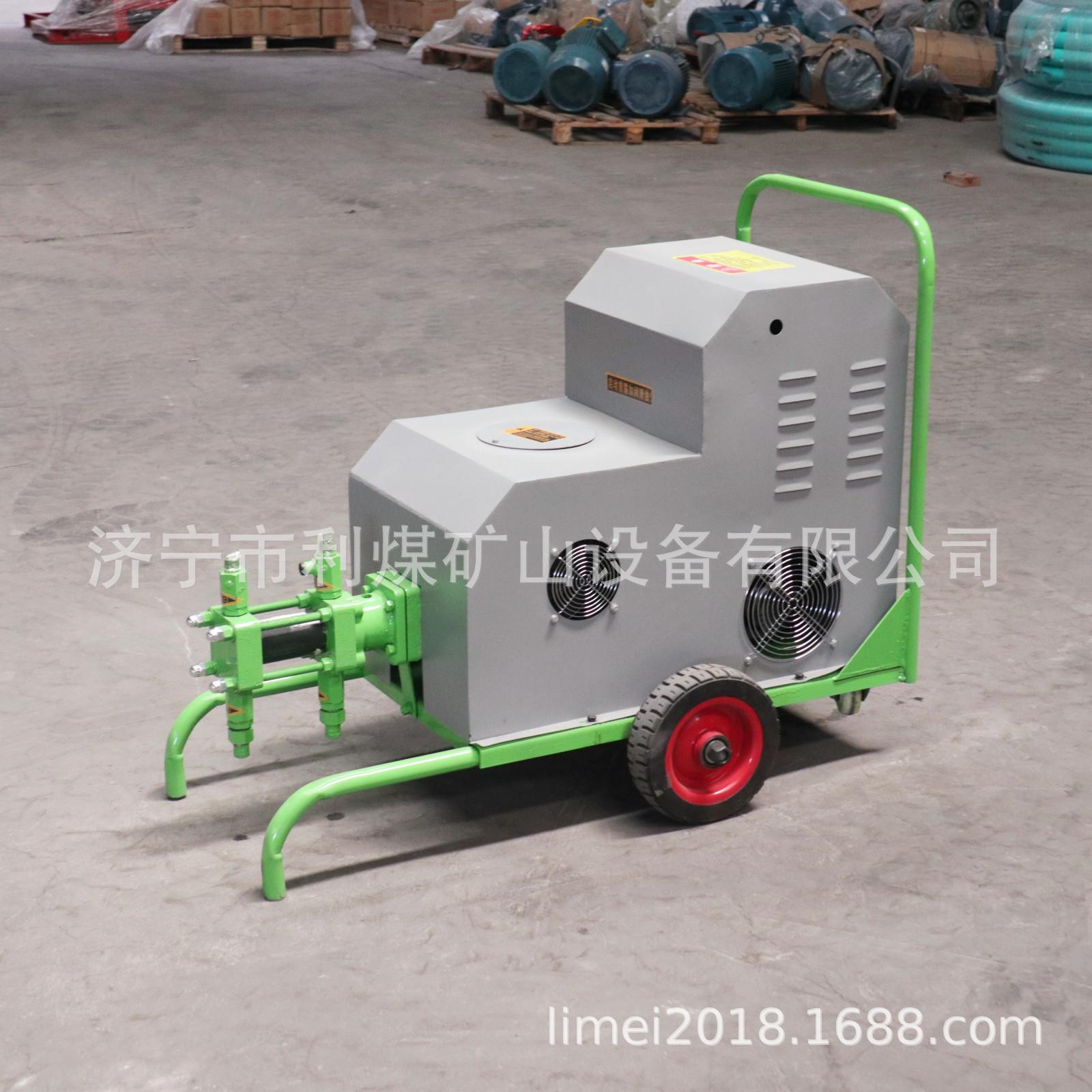

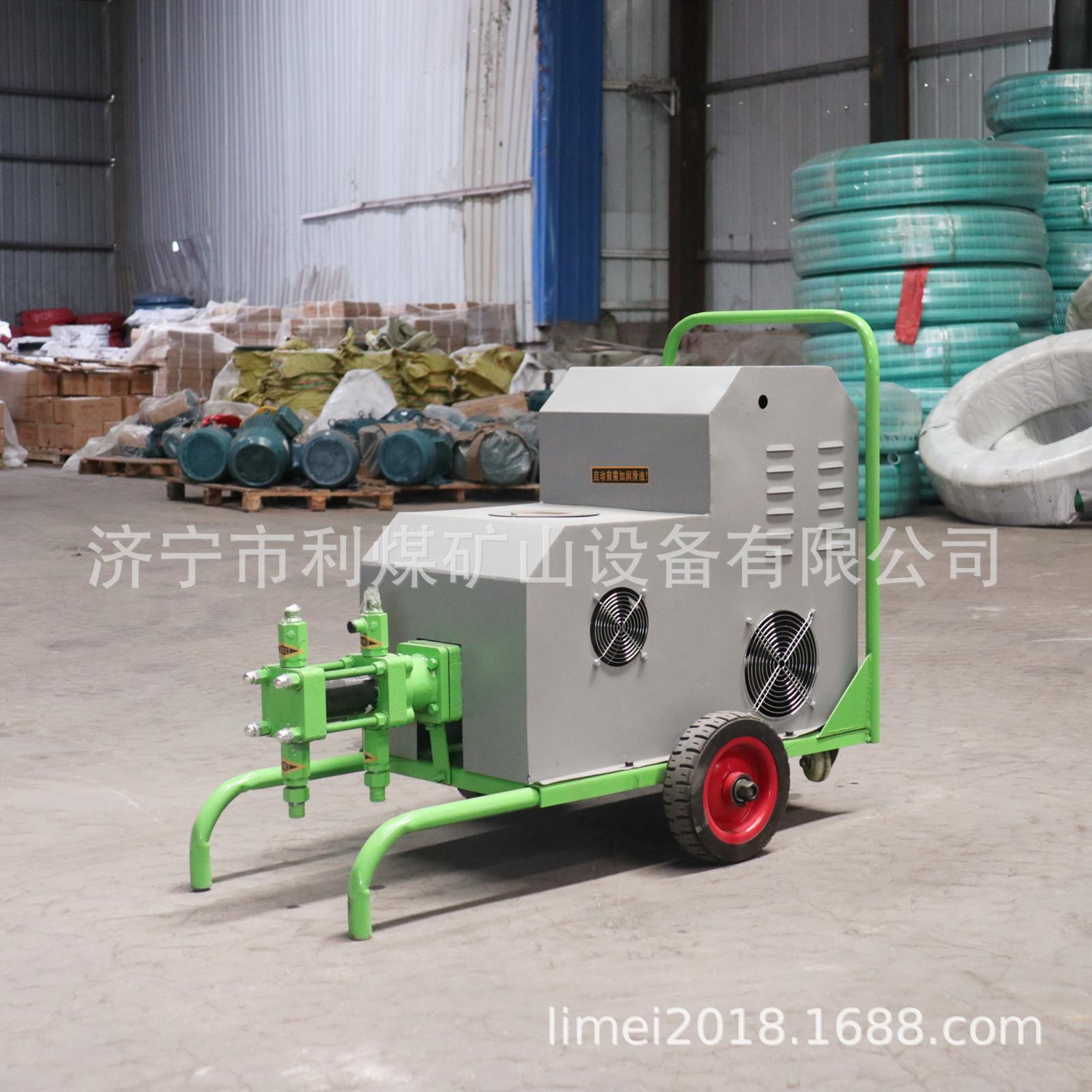

Bomba de rejuntamento tipo extrusão HJB-2 Caixa de controle elétrico com bomba de extrusão de barril de armazenamento de lama vibratória despejando argamassa cinza Máquina de rejuntamento

Introdução do produto da bomba de reboco por compressão HJB-2

A bomba de injeção de extrusão HJB-2 é composta principalmente por um motor de velocidade variável conectado diretamente à bomba de extrusão por meio de um redutor de roda dentada cicloidal e colocado em uma estrutura. A parte superior do casco é fixada com uma caixa de controle elétrica com um barril de armazenamento de lama vibratório, que é montado lateralmente e conectado à extremidade de sucção do tubo de extrusão por um tubo de sucção de lama.

Características do produto da bomba de reboco por compressão HJB-2

(1) A bomba de injeção de extrusão HJB-2 tem uma estrutura compacta, é fácil de usar e reparar;

(2) Alta pressão, alta eficácia e ampla aplicação;

(3) Pode não apenas despejar argamassa de cinzas e pasta de cimento, mas também realizar operações de pulverização quando equipado com compressor de ar e pistola de pulverização;

(4) É um equipamento ideal para pulverização e reparo de altos-fornos em minas, ferrovias, rodovias, túneis, projetos hidrelétricos, encostas rochosas, projetos subterrâneos, indústria química e pulverização de paredes de edifícios.

Princípio de funcionamento da bomba de reboco por compressão HJB-2

(1) Como o tubo de extrusão tem formato de U, a extremidade inferior do tubo é conectada ao tubo de sucção de lama e ao tubo de entrega através do conjunto do manômetro;

(2) Quando a estrutura da roda de extrusão gira, o rolo de extrusão gira ao longo do tubo de extrusão e pressiona o tubo de extrusão para rolar automaticamente, de modo que a pasta no tubo de extrusão seja espremida e descarregada ao longo do tubo de transporte;

(3) Quando a roda de extrusão passa, um vácuo é formado no tubo de extrusão, e a lama no barril de armazenamento de lama é sujeita a pressão negativa e é sugada para dentro do tubo de extrusão através do tubo de sucção. Desta forma, a compressão da fronteira realiza a sucção e descarga da lama. .

Parâmetros técnicos da bomba de reboco de compressão HJB-2

Capacidade de descarga de lama: 2m³/h

Pressão nominal de descarga de lama: 0,3-0,8 MPa

Proporção de mistura: cimento/areia=1:0,5

Altura de transporte vertical: 50m

Altura de transporte horizontal: 100m

Modelo de tubo extrudado: 1050×70×38mm

Diâmetro interno do tubo de alimentação: φ38/32mm

Modelo do motor: Y100-4/6 pólo 2,2KW/2,8KW

Volume de exaustão do compressor de ar spray: >0,4m³/min

Pressão de trabalho: 0,3-0,6 MPa

Tamanho da máquina: 1050×700×650mm

Peso da máquina: 260kg
