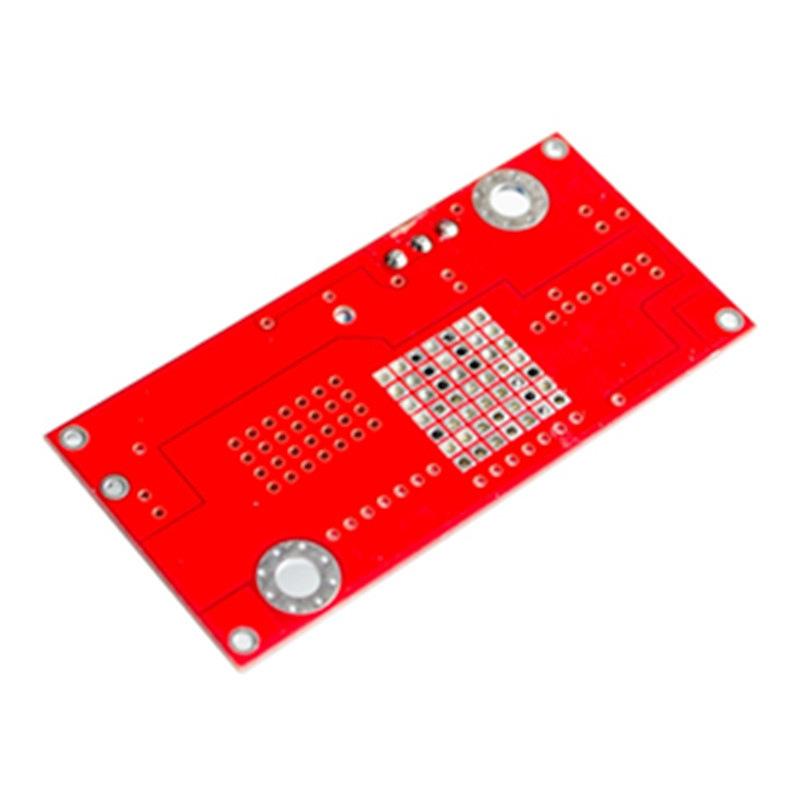

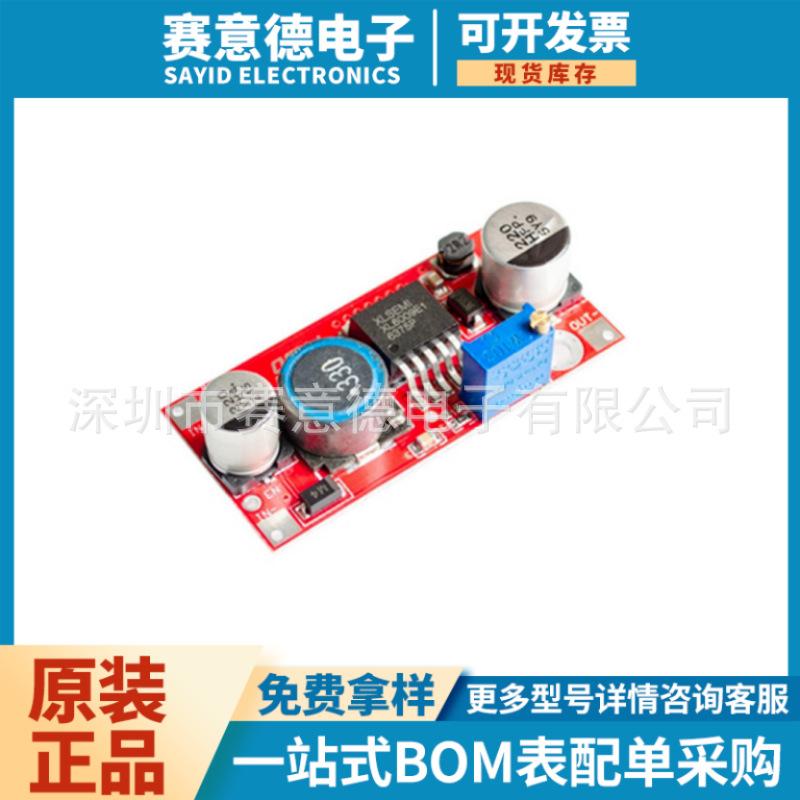

20W XL6009 DC-DC fonte de alimentação ajustável módulo abaixador de alto desempenho baixa banda de ondulação permitir
Introdução:
1: Chip original novo, chip falso ou desmontado.
2: Os capacitores eletrolíticos de chip importados definitivamente não são comparáveis aos capacitores produzidos internamente.
3: Frequência de operação de até 400 Khz e circuito de filtragem LC, a ondulação de saída é muito baixa.
4: Indutor importado para reduzir calor e interferência.
6: Entrada e saída 3 capacitores cerâmicos multicamadas MLCC para estabilidade anti-interferência.
7: O PCB utiliza material em folha de grau A, papelão e papelão ondulado.
8: MOSFET integrado, diga adeus ao transistor integrado do LM2577, e a eficiência pode ser de 94%.
9: Adicionada uma porta de habilitação para controlar se o circuito boost está funcionando.
Dimensões: 49 (comprimento) * 23,4 (largura) * 11,4 (altura) mm (excluindo potenciômetro)
Parâmetros do módulo
Natureza do módulo: módulo buck-boost não isolado
Tensão de entrada: 5-32V
Tensão de saída: (1) Ajustável continuamente (1,2-35 V)
Corrente de saída: 1.(MAX)
Corrente de entrada: 4A (MÁX.)
Potência de saída: resfriamento natural de 20 W, mais 25 W (MÁX.) de potência real
Potência de saída = tensão de entrada * 4A * eficiência de conversão
Eficiência de conversão: eficiência de trabalho medida de tensão e corrente comumente usadas (o seguinte é apenas para referência)
Ondulação de saída: Entrada 12 V Saída 24 0. Ondulação 30 MV 20 M de largura de banda (apenas para referência)
Temperatura de trabalho: grau industrial (-40°C a +85°C) (se a temperatura ambiente exceder 40 graus, reduza o uso de energia ou aumente a dissipação de calor)
Aumento da temperatura de carga total: 45 ℃
Frequência de trabalho: 400 kHz
Corrente sem carga: típico 15mA (5V a 12V)
Regulação de carga: ±0,5%
Regulação de tensão: ±0,5%
Velocidade de resposta dinâmica: 5% 200uS
Habilitar porta de controle: Sim, nível alto 1,4V-VIN (ON), nível baixo 0-0,8V (OFF), nível alto padrão
Proteção contra curto-circuito: Nenhuma (instale um fusível ou circuito de proteção na entrada)
Proteção contra inversão de polaridade de entrada: Não, coopere com a nossa ou conecte um diodo em série à entrada.
Método de instalação: pode ser fixado com parafusos (furo de fixação 3 mm), 2 furos de fixação
Método de fiação: soldagem, pode ser soldado diretamente no PCB após adicionar pinos
