um,Máquina de teste de tração de papel, máquina de teste de resistência à tração, máquina de teste de tração eletrônica inteligente WDS-05E Descrição do produto:
1. Estrutura hospedeira:
Adota estrutura tipo porta, forma de espaço duplo, tampa de liga de alumínio. A estrutura do mainframe de alta resistência é composta por parafuso esférico de alta precisão e trilho guia linear de precisão. Todas as peças são processadas de uma só vez pelo centro de usinagem para garantir a tolerância dimensional e a precisão geral do mainframe.
2. Sistema elétrico:
Ele utiliza componentes elétricos de marcas nacionais conhecidas, que são seguros e confiáveis, e está equipado com proteção contra sobrecarga, proteção contra superaquecimento, proteção contra vazamento, interruptor de proximidade fotoelétrico e botão de parada de emergência para evitar perdas causadas por erros operacionais.
3. Sistema de medição e controle
Ele usa controladores de display digital de marcas conhecidas na indústria de máquinas de teste, servo motores e servo controladores de alta qualidade, sensores de carga de alta precisão e sensores de deslocamento, de modo a obter controle preciso, alta frequência de resposta e indicação precisa. Também pode detectar vários materiais, como metal, borracha, plástico, mola, madeira, trança, seda, etc.
4. Dispositivo elétrico
Equipado com diversos acessórios, é adequado para diversos testes e pode atender aos requisitos de tração, compressão, flexão, cisalhamento, descascamento e outros testes em diversos materiais.
dois,Máquina de teste de tração de papel, máquina de teste de resistência à tração, máquina de teste de tração eletrônica inteligente WDS-05E Parâmetros do host:
|
número de série |
Nome do Projeto |
Parâmetros técnicos e indicadores |
|
1 |
Força de teste |
500N |
|
2 |
Faixa de força efetiva |
2%~100%F·S (sem binning em todo o processo) |
|
3 |
Precisão de força |
Melhor que ±1% do valor de indicação |
|
4 |
Resolução de deslocamento |
0,001 mm |
|
5 |
Precisão de deslocamento |
Melhor que ±1% do valor de indicação |
|
6 |
faixa de velocidade |
Regulação de velocidade contínua de 0,1 mm/min ~ 500 mm/min |
|
7 |
Precisão de velocidade |
Melhor que ±1% do valor de indicação |
|
8 |
Faixa de medição de deformação |
10-1000 mm |
|
9 |
Precisão de medição de deformação |
Melhor que ±1% do valor de indicação |
|
10 |
Espaço de alongamento eficaz |
400mm (pode ser personalizado) |
|
11 |
Largura de teste efetiva |
120 mm |
|
12 |
Dimensões |
500*410*1100 (milímetros) |
|
13 |
Qualidade do anfitrião |
Cerca de 80kg |
três,Máquina de teste de tração de papel, máquina de teste de resistência à tração, máquina de teste de tração eletrônica inteligente WDS-05E Configuração do host:
|
número de série |
Nome do Projeto |
Parâmetros técnicos e indicadores |
quantidade |
|
1 |
estrutura hospedeira |
Tipo de portal, estrutura de espaço duplo |
1 conjunto |
|
2 |
Sistema de motor e acionamento |
motor de passo |
1 conjunto |
|
3 |
Sistema de redução |
correia dentada |
1 conjunto |
|
4 |
Par de fuso de esfera |
Parafuso de esfera de alta precisão |
2 conjuntos |
|
5 |
célula de carga |
Sensor de 500N |
1 |
|
6 |
Acessório de alongamento |
Dispositivo de alongamento de papel |
1 conjunto |
|
7 |
Outros acessórios (opcional) |
Dobrar, cortar, descascar, etc. |
1 conjunto |
|
8 |
Acessório de compressão (opcional) |
Diâmetro da placa de pressão 100mm |
1 conjunto |
|
9 |
Impressora (opcional) |
micro impressora |
1 conjunto |
|
10 |
Sistema de controle |
Display digital de marca nacional bem conhecida |
1 conjunto |
Quatro,Máquina de teste de tração de papel, máquina de teste de resistência à tração, máquina de teste de tração eletrônica inteligente WDS-05ECaracterísticas estruturais e princípios de funcionamento
Esta máquina consiste em duas partes: mecânica e elétrica.
4.1 Estrutura mecânica e princípio de funcionamento:
Esta máquina adota o modo de carregamento elétrico. A parte inferior é todo o suporte de rolamento da estrutura da máquina, que contém o acionador do motor, o motor de carga, o sistema de desaceleração, o mecanismo de transmissão de energia e outros componentes.
A parte superior é o mecanismo de fixação da amostra e medição de força e deformação, que inclui o mecanismo de transmissão de carga, acessório de tração da amostra, acessório de compressão da amostra, sensor de força, sensor de deslocamento e outros componentes principais.
4.2 Parte elétrica:
A parte elétrica é composta pela parte de controle de medição do display. A parte de controle de medição de exibição realiza várias funções de controle, exibição, aquisição de dados, processamento e outras funções. O controlador principal pode selecionar os modos de teste de tração, rigidez e compressão de acordo com diferentes requisitos de teste e definir os parâmetros de amostra de cada modo de teste. Depois de ajustar a amostra, pressione a tecla de teste, o sistema pode iniciar automaticamente o teste e julgar automaticamente o processamento de desligamento de acordo com as condições de teste correspondentes e exibir os resultados do teste correspondentes ao mesmo tempo.
4.3 Várias funções principais desta máquina:
4.3.1 Configurações de parâmetros totalmente abertas
4.3.2 Definir parâmetros e salvá-los permanentemente. Eles serão lidos e exibidos automaticamente na próxima vez que a máquina for ligada.
4.3.3 Configuração do ponto zero flutuante, o ponto zero pode ser ajustado a qualquer momento
4.3.4 Retenção e armazenamento de valor de pico, acompanhamento de valor constante;
4.3.5 Dentro da faixa de velocidade efetiva, o valor da velocidade pode ser definido arbitrariamente;
4.3.6 Função de mudança rápida de velocidade durante o movimento do feixe
4.3.7 Funções flexíveis de consulta e exibição de dados;
4.3.8 Funções de desligamento por sobrecarga e proteção de alarme sonoro;
4.3.9 Função de julgamento automático ao final do teste;
4.3.10 Proteção contra posições extremas, etc.;
cinco,Máquina de teste de tração de papel, máquina de teste de resistência à tração, máquina de teste de tração eletrônica inteligente WDS-05E Ações do controlador

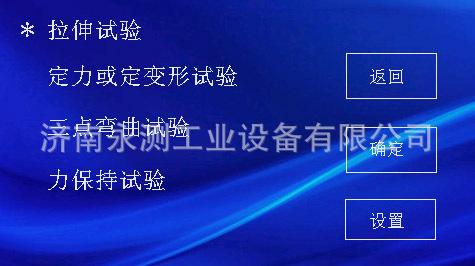

1. Selecione o teste de tração

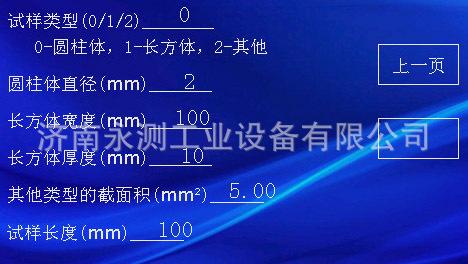

2. Defina o tamanho e o tipo da amostra

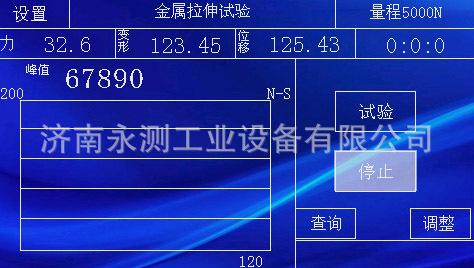

3. Interface de teste

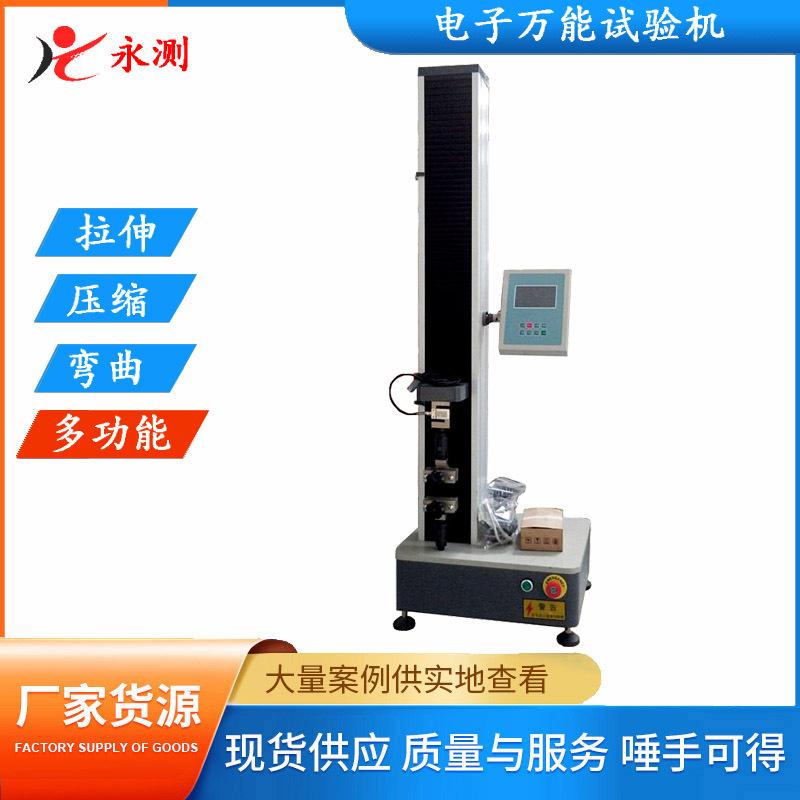

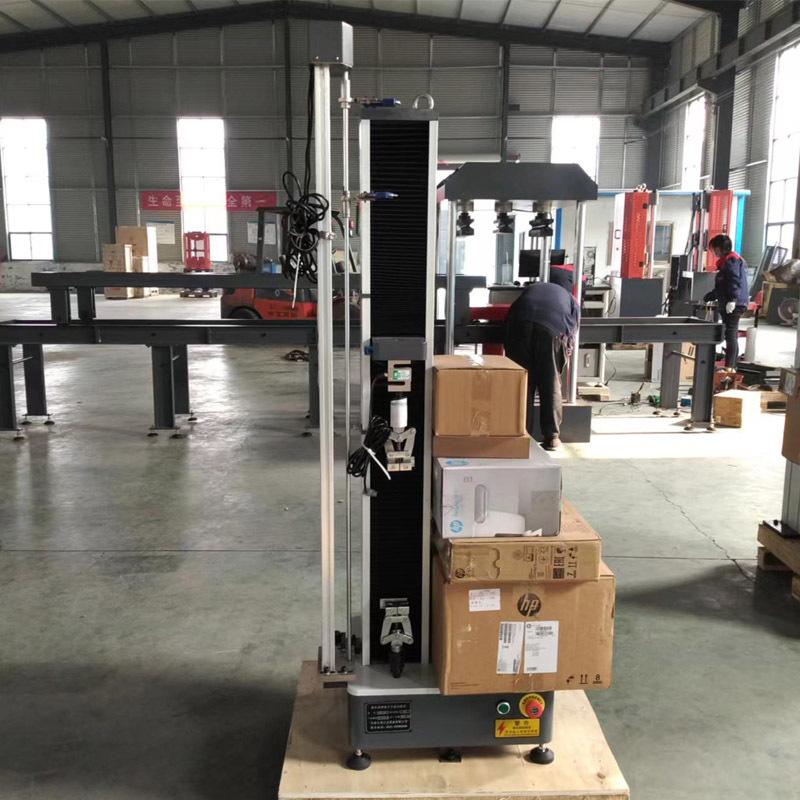

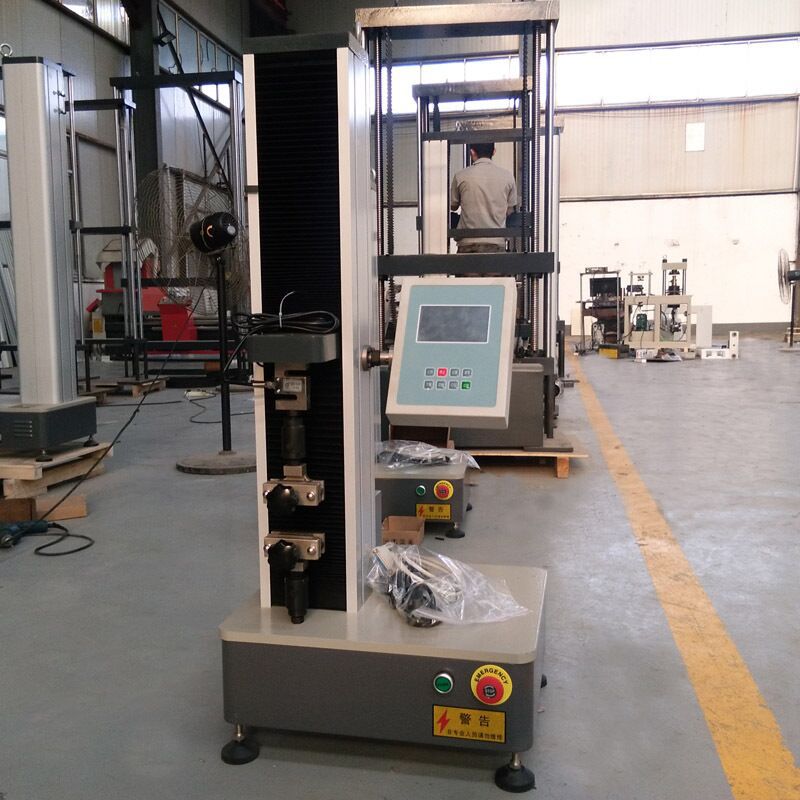

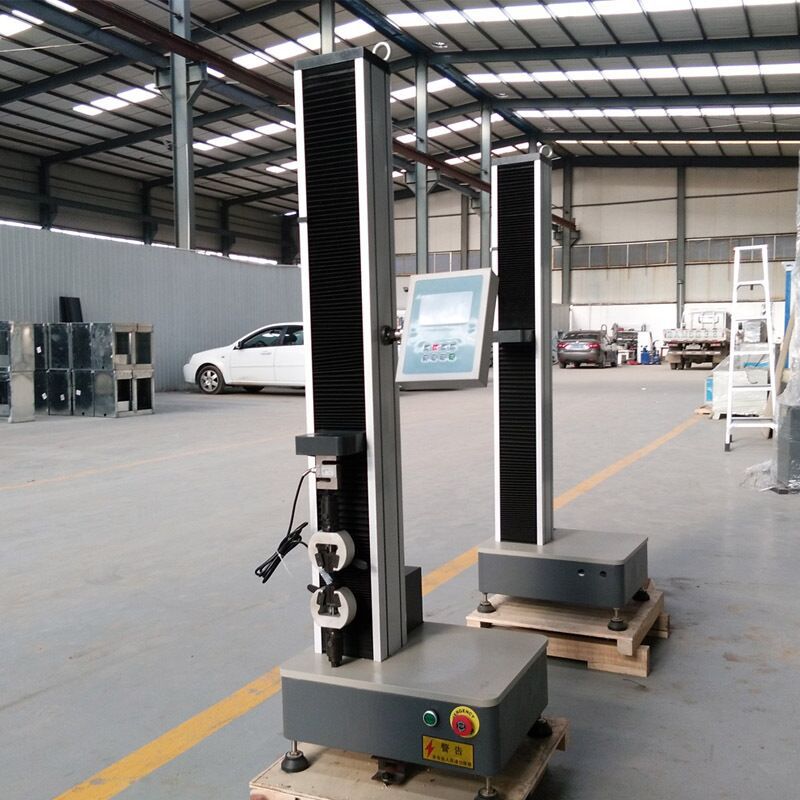

seis,Máquina de teste de tração de papel, máquina de teste de resistência à tração, máquina de teste de tração eletrônica inteligente WDS-05E Imagem física:
