Padrões de implementação
◇GB10941～2-1996Transformador
◇GB1094.3,5-2003Transformador
◇GB/T6451-2008Parâmetros técnicos e requisitos de transformadores de potência trifásicos imersos em óleoMinimize a umidade no corpo.
Classificação de produtos e modelo de produto de transformadores imersos em óleo
Transformador imerso em óleo de acordo com o tipo de casco
(1)Transformadores imersos em óleo não fechados: principalmenteS8、S9、S10E outras séries de produtos são amplamente utilizadas em empresas industriais e de mineração, agricultura e construções civis.
(2)Transformadores imersos em óleo fechados: principalmenteS9、S9-M、S10-MEsses produtos são usados principalmente nas indústrias química e de petróleo, onde há muito petróleo e produtos químicos.
(3)Transformadores selados imersos em óleo: principalmenteBS9、S9-、S10-、S11-MR、SH、SH12-ME outras séries de produtos podem ser usadas para distribuição de energia em vários lugares, como empresas industriais e de mineração, agricultura e edifícios civis.
1, Circulação natural de óleo e resfriamento natural (transformador auto-resfriado imerso em óleo)
2, Resfriamento de ar por circulação de óleo natural (transformador resfriado a ar imerso em óleo)
3, circulação forçada de óleo, resfriamento de água
4, circulação forçada de óleo, resfriamento de ar
Parâmetros técnicos
S9mofo10kVParâmetros técnicos de transformadores de distribuição em série
Capacidade nominal | Combinação de tensão | Rótulo do grupo de conexão | Perda de carga | perda de carga | Impedância de curto-circuito | Corrente sem carga | peso | Dimensões | medidor | |||
alta pressão | Tocar | pressão baixa | Peso do óleo | peso total | longoeu×larguraC×AlturaH | |||||||
30 | 6 | ±5 | 0,4 | Yyn0ouDyn11 | 130 | 600 | 4,0 | 2.1 | 80 | 300 | 980×590×1080 | 400×400 |
50 | 170 | 870 | 2,0 | 100 | 360 | 1030×600×1010 | 400×400 | |||||
63 | 200 | 1040 | 1,9 | 110 | 420 | 1060×650×1040 | 400×400 | |||||
80 | 250 | 1250 | 1,8 | 125 | 480 | 1080×700×1080 | 550×550 | |||||
100 | 290 | 1500 | 1.6 | 135 | 550 | 1090×710×1130 | 550×550 | |||||
125 | 340 | 1800 | 1,5 | 145 | 650 | 1100×720×1350 | 550×550 | |||||
160 | 400 | 2200 | 1.4 | 155 | 750 | 1150×740×1400 | 550×550 | |||||
200 | 480 | 2600 | 1.3 | 180 | 880 | 1190×750×1450 | 550×550 | |||||
250 | 560 | 3050 | 1.2 | 215 | 1050 | 1350×750×1450 | 550×550 | |||||
315 | 670 | 3650 | 1.1 | 240 | 1220 | 1380×780×1530 | 660×660 | |||||
400 | 800 | 4300 | 1,0 | 300 | 1420 | 1460×840×1560 | 660×660 | |||||
500 | 960 | 5150 | 1,0 | 340 | 1650 | 1480×860×1620 | 660×660 | |||||
630 | 1200 | 6200 | 4,5 | 0,9 | 380 | 2000 | 1600×930×1700 | 710×710 | ||||
800 | 1400 | 7500 | 0,8 | 585 | 2360 | 1900×1000×1750 | 820×820 | |||||
1000 | 1700 | 10300 | 0..7 | 630 | 2720 | 2000×1060×1840 | 820×820 | |||||
1250 | 1950 | 12.000 | 0,6 | 650 | 3350 | 2100×1130×1890 | 920×920 | |||||
1600 | 2400 | 14.500 | 0,6 | 850 | 3950 | 2200×1180×1960 | 920×920 | |||||
2000 | 2850 | 17200 | 0,5 | 900 | 4600 | 2300×1250×2030 | 1070×1070 | |||||
2500 | 3300 | 20300 | 5.5 | 0,4 | 1000 | 5600 | 2400×1360×2070 | 1070×1070 | ||||
XangaiYuhyukeletricidadegásA Equipment Manufacturing Co., Ltd. é uma empresa abrangente de fornecimento de energia que integra pesquisa científica, produção, vendas e manutenção de produtos. A empresa tem fortes capacidades de desenvolvimento técnico e equipamentos de teste de primeira classe. A empresa continua a fortalecer o controle da qualidade da matéria-prima e do processo para garantir a estabilidade da qualidade do produto. Desde sua criação, a empresa tem se envolvido na produção de transformadores, estabilizadores de tensão, reguladores de tensão, fontes de alimentação de comutação e caixas de distribuição, etc., mais de dez séries e mais de cem produtos. Os produtos são exportados para mais de cinquenta países e regiões, como América do Norte, Europa Ocidental, Oriente Médio e Norte da África, e foram bem recebidos pelos usuários.
garantia pós-venda:
1Nossa empresa produz e vende vários tipos de transformadores, estabilizadores de tensão, reguladores de tensão e equipamentos de fornecimento de energia. Podemos personalizar produtos de acordo com os requisitos, tamanhos e especificações do cliente..
2.O período de garantia de qualidade para transformadores a seco, estabilizadores de tensão, reguladores de tensão, reatores e conjuntos completos de dispositivos de aterramento produzidos por nossa empresa é de dezoito meses.
3.Caso ocorra algum problema de qualidade do produto durante o período de garantia de qualidade, nossa empresa será responsável pelo reparo ou substituição gratuita.
4. Você pode ligar para o número de atendimento ao cliente400-021-6061 Receber uma reclamação8Responda aos comentários em poucas horas e divida-os em24Processado em poucas horas,48Será processado em poucas horas e no prazo acordado com o usuário.
5Se ocorrer uma queda de energia devido a um acidente com o produto, nossa empresa promete24Em poucas horas (áreas remotas48Chegue ao local em até 24 horas para resolver a situação e garantir que ela seja concluída no menor tempo possível.
Informações de contato:
Telefone:400-021-6061
celular:18917703328
atendimento ao ClienteQQ：506996757
empresaCorrespondência:shhyuhedq@163.com
Endereço da empresa: XangaiRodovia Hangnan, distrito de FengxianNº 6666

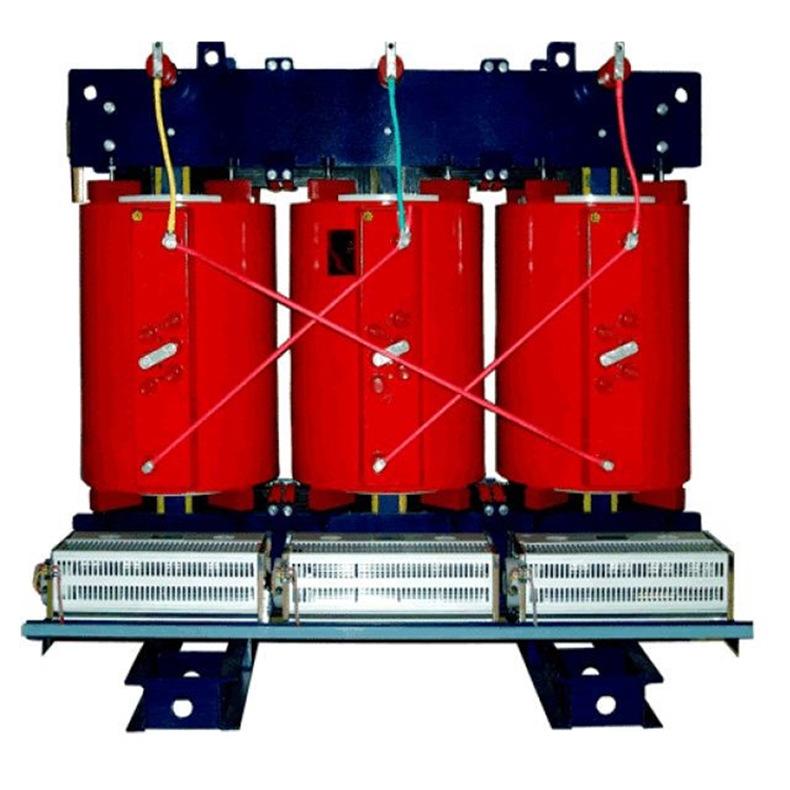

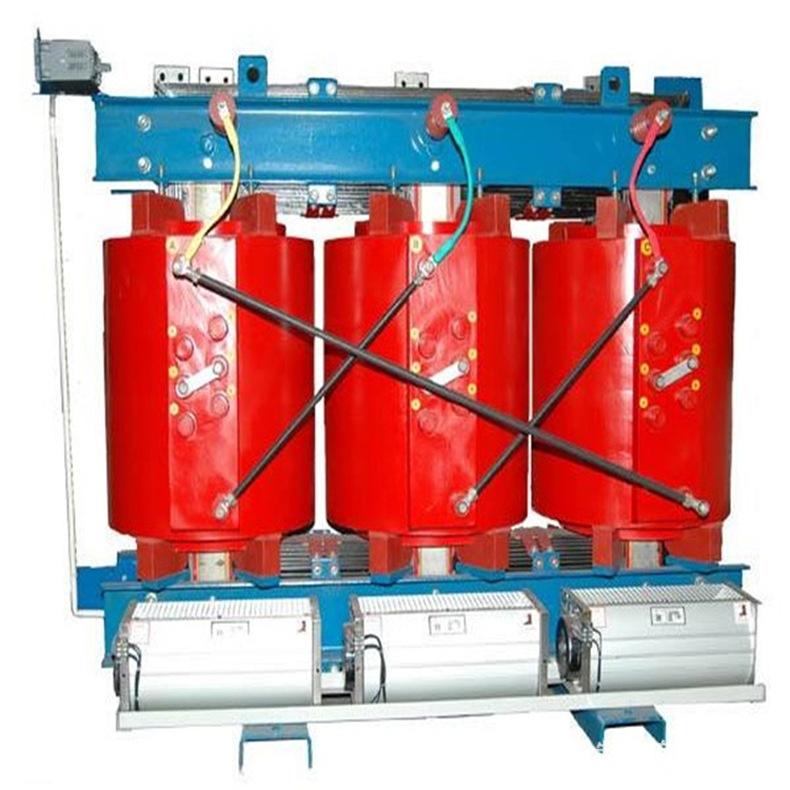

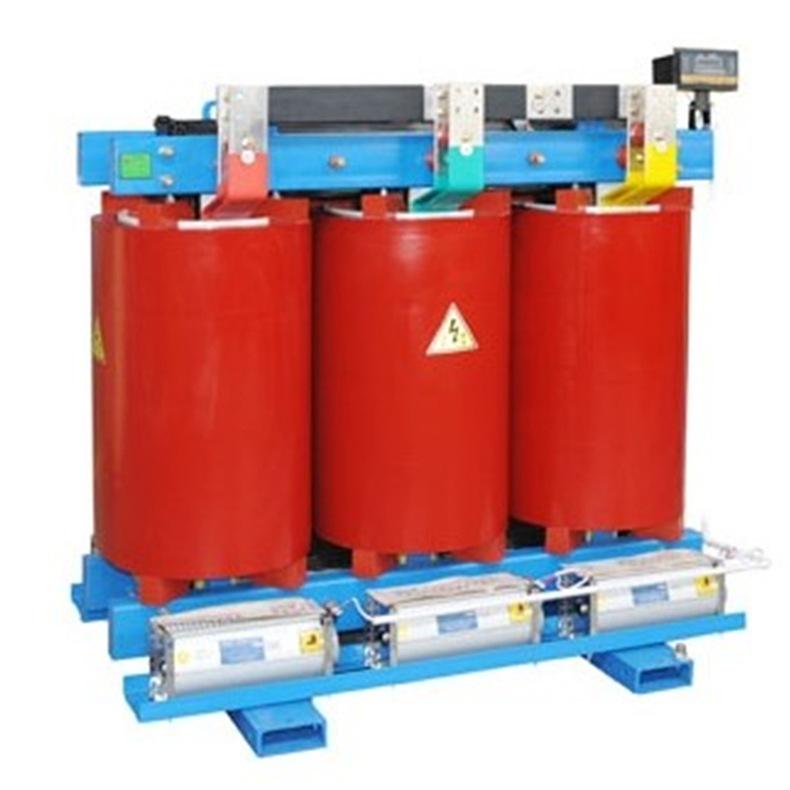

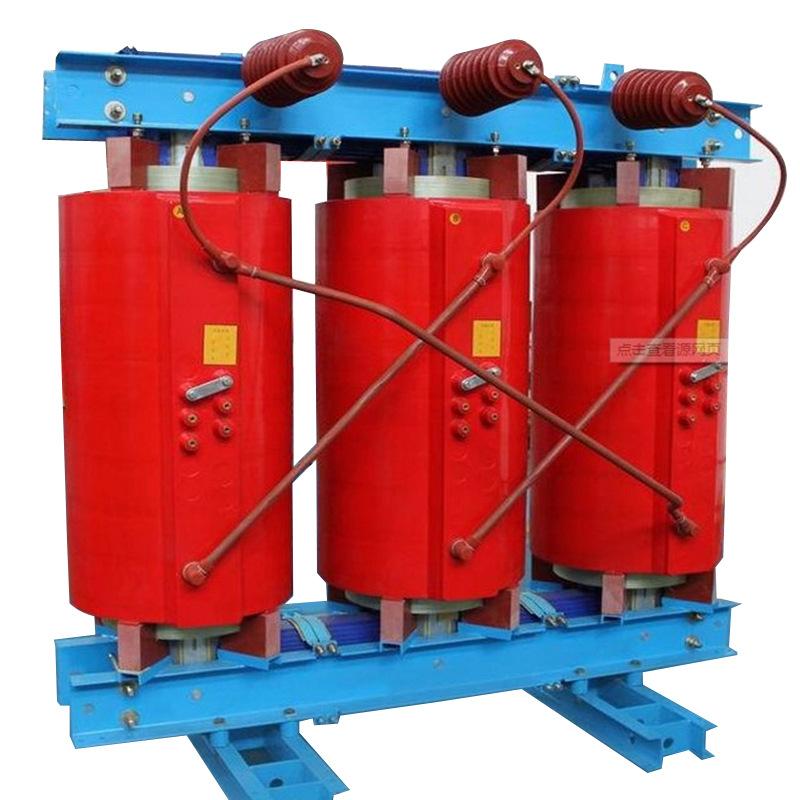

Transformador trifásico tipo seco 10/0,4 KV SCB11 transformador de potência SCB10-100 KVA transformador de caixa de distribuição
