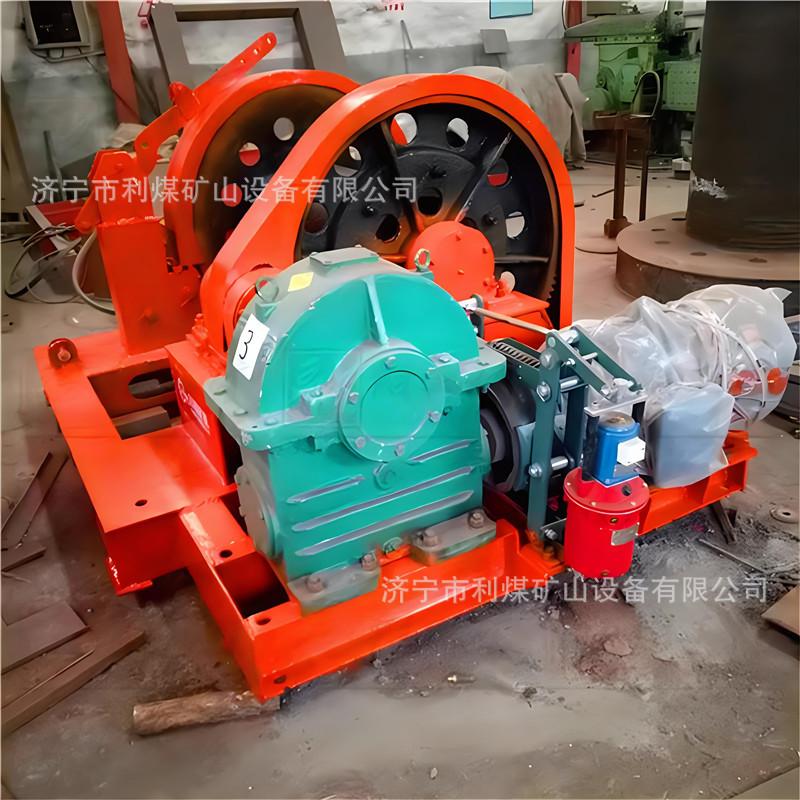

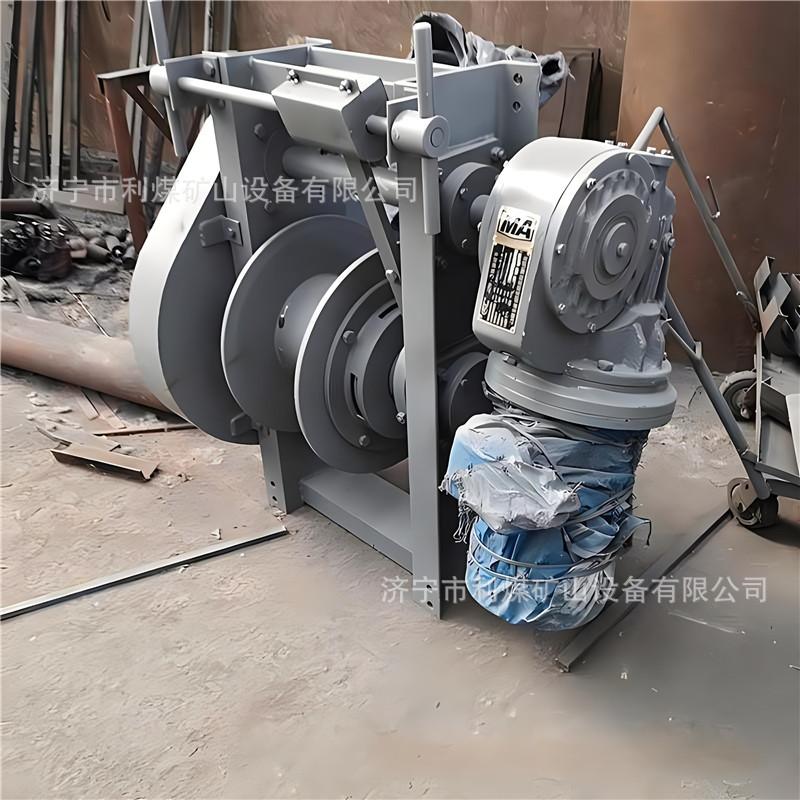

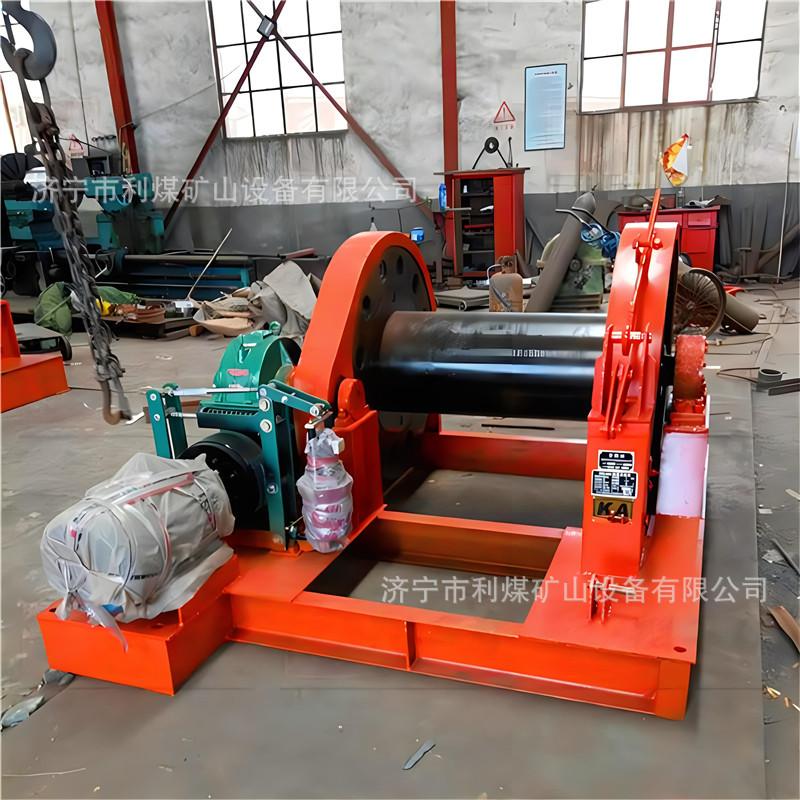

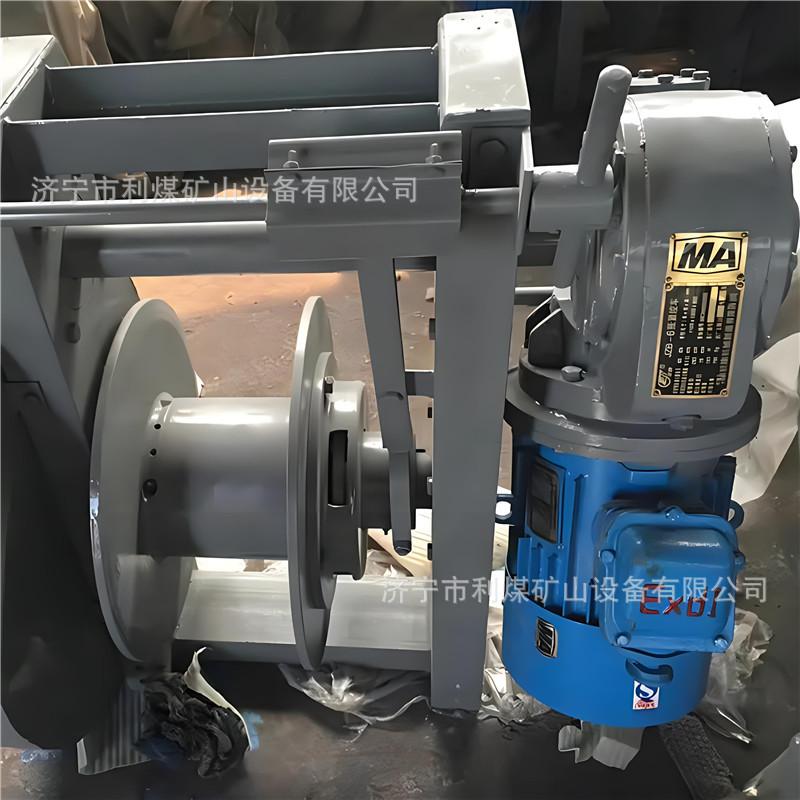

JZBGuincho de tensão para transportador de correia
Este dispositivo pode atender aos requisitos de tensionamento de correias transportadoras de núcleo retardante de chamas com alongamento excessivo, especialmente os requisitos de tensionamento de transportadores de correia de longa distância acima de 500 metros, e pode evitar o fenômeno de flutuação quando transportadores de correia de longa distância são iniciados. É adequado para transportadores de correia de núcleo completo com grande alongamento e transportadores de correia de longa distância. Suas vantagens são grande faixa de ajuste de curso de tensionamento, controle de força de tensionamento e velocidade de longa distância estável e ajustável. Portanto, este dispositivo é amplamente utilizado em transportadores de correia de mineração.
Tabela de parâmetros técnicos principais do guincho tensor
|
modelo |
JZB-3 |
JZB-6 |
JZB-8 |
|
|
Tensão estática máxima do cabo de aço KN |
30 |
60 |
80 |
|
|
Velocidade máxima do cabo de aço m/s |
0,117 |
0,129 |
0,115 |
|
|
Capacidade máxima de corda do tambor m |
170 |
210 |
210 |
|
|
Diâmetro do cabo de aço mm |
14 |
15,5 |
17 |
|
|
Camadas de enrolamento de cabo de aço |
9 |
11 |
10 |
|
|
Taxa de redução geral |
275 |
280 |
220 |
|
|
carretel |
Diâmetro mm |
260 |
260 |
300 |
|
Largura mm |
240 |
240 |
260 |
|
|
motor |
modelo |
DSB4-4 |
DSB7.5-4 |
YBK2-160L-6 |
|
Potência KW |
4 |
7,5 |
11 |
|
|
Velocidade r/min |
1470 |
1470 |
970 |
|
|
Dimensões |
Comprimento (mm) |
1120 |
1120 |
1600 |
|
Largura mm |
1189 |
1203 |
1375 |
|
|
Altura (mm) |
704 |
802 |
773 |
|
|
Peso Kg |
633 |
766 |
1000 |
|
|
Observação |
||||
