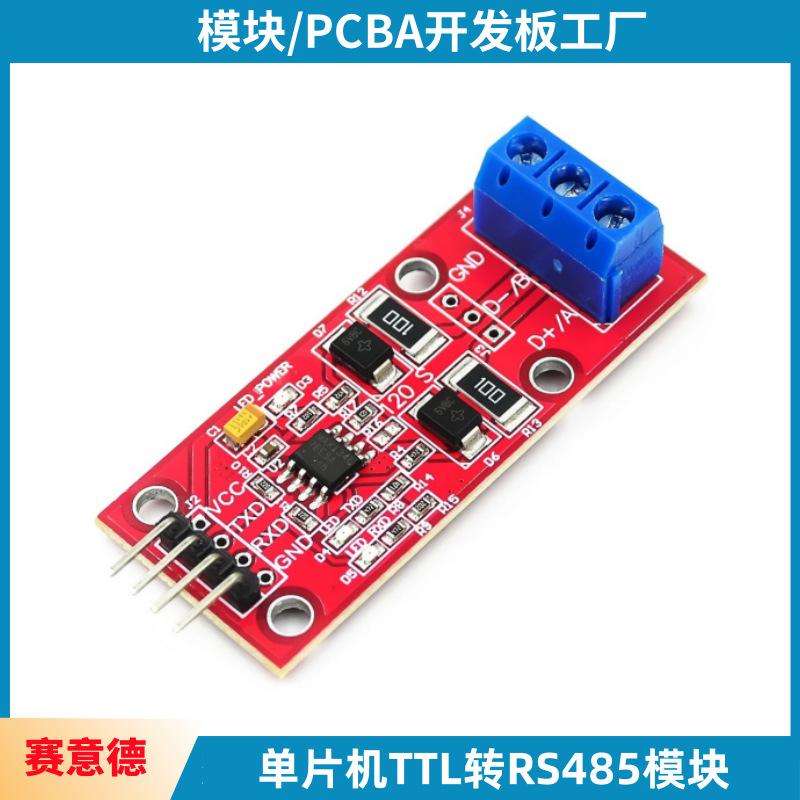

Único módulo 485 da microplaqueta TTL ao módulo 485 da conversão nivelada de UART de série

Código de programa de amostra do microcontrolador módulo 485 51: https://pan.baidu.com/s/1jIkRhNS

Características deste módulo:

1. Com proteção ESD positiva e negativa de 15 KV

2. O chip tem um driver com taxa de variação limitada para reduzir EMI e reduzir reflexões de sinal causadas por cabos com terminais incorretamente combinados, resultando em taxas de transmissão de sinal sem erros de até 500 Kbps.

3. Possui uma impedância de entrada do receptor de 1/4 de unidade de carga, suporta comunicação multimáquina e permite conexão a um barramento com no máximo 128 dispositivos.

4. A temperatura operacional dos chips de nível industrial pode atingir -40℃ a +85℃.

5. Este módulo pode ser trocado a quente, e o fenômeno de deadlock de sinal que ocorre quando outros chips 485 são trocados a quente não ocorrerá.

6. A fonte de alimentação usa capacitores eletrolíticos de tântalo de chip, e capacitores duplos são usados para filtragem de alta e baixa frequência da fonte de alimentação.

7. Use diodos de supressão transiente duplos, desempenho de proteção contra sobretensão

8. Use resistor de proteção de corrente de 10Ω e design de patch para melhorar a integridade do sinal 485

9. Possui terminais e furos para cabos de solda, que são convenientes para depuração e fiação. Cabos de solda podem melhorar a confiabilidade do sinal.

10. Todos os sinais RS485 e TTL são roteados em um lado para garantir a qualidade do sinal e melhorar a integridade do sinal

11. Revestimento de cobre de grande área para evitar interferência de sinal

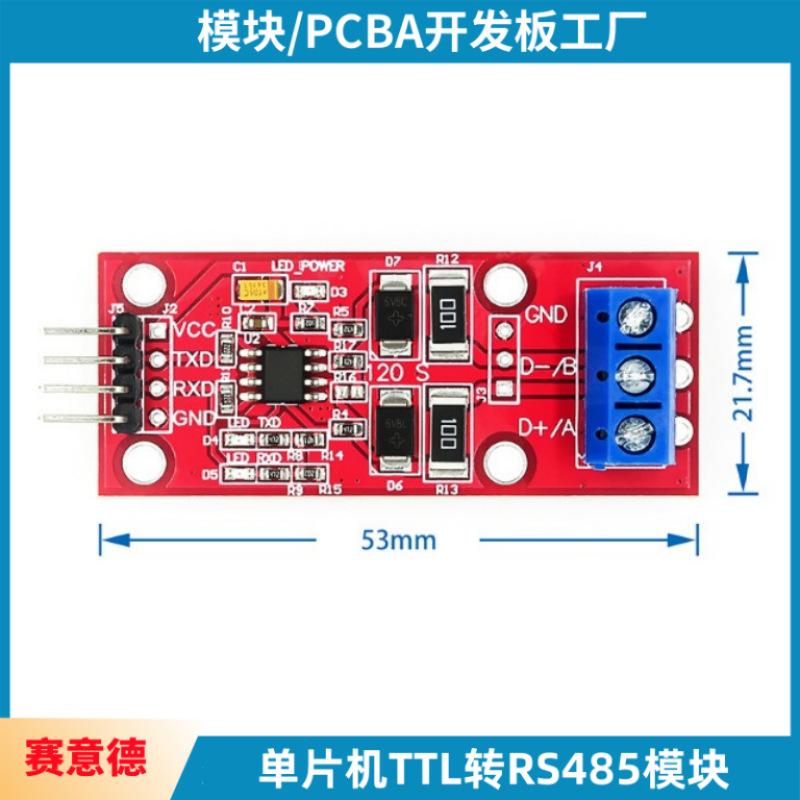

12. Com espaçamento de 2,54 furos de soldagem de placa perfurada, conveniente para seu desenvolvimento secundário

13. Possui furos para parafusos M3 comumente usados, o que torna a instalação conveniente e confiável

14. Com resistor de terminação de 120Ω, o curto-circuito R16 pode habilitar o resistor de terminação

15. Com luzes indicadoras de energia e RXD, sinal TXD, você pode ver o status de envio e recebimento rapidamente

16. Pino de ângulo de saída para teste fácil

17. Suporta controle de sinal de 3,3 V e 5 V, forte compatibilidade

Como todos sabemos, é muito difícil programar o controle de fluxo de sinais 485, especialmente no caso de alguns protocolos de dados de comunicação desconhecidos. Você não sabe a quantidade de dados em cada pacote e não sabe quando alternar a direção de envio e recebimento. Você pode escolher nosso módulo de controle de fluxo automático 485 para resolver os problemas acima. A função de proteção deste módulo está além do valor. Você pode compará-lo com outros módulos de controle 485 e descobrir que o design deste módulo é razoável e confiável.

O módulo de controle de fluxo automático TTL para 485 lançado por nossa loja usa o chip 485 da MAXIM com função de transceptor automático integrado. Ele nunca usa um chip de controle automático externo. É garantido que cada um é um novo chip original, que é mais confiável do que outros métodos de controle de fluxo automático.

Este módulo foi projetado e produzido por nossa loja e nossos engenheiros de hardware em serviço com base na rica experiência real em desenvolvimento de produtos, e cada módulo foi rigorosamente testado para garantir que ele suporte taxas de transmissão de 500 Kbps e abaixo (as atuais taxas de transmissão convencionais da Shenma de 2400 bps, 4800 bps, 9600 bps, 19200 bps, 38400 bps, 57600 bps, 115200 bps, 128000 bps, 256000 bps, etc. podem identificar de forma autônoma e selecionar automaticamente o modo de taxa de comunicação apropriado), e nenhum chip de controle externo é usado.

Este módulo foi projetado para ser usado em ambientes severos, então a integridade do sinal do módulo e as características EMC são melhoradas. Este chip tem sido usado em produtos de nível industrial regulares, então o desempenho é muito confiável.

É recomendado que o módulo use uma fonte de alimentação de 5 V (porque a faixa de nível de sinal 485 é de 2-6 V, então a confiabilidade de longa distância da fonte de alimentação de 3,3 V é reduzida), e o controle de sinal de 3,3 V e 5 V pode ser usado (Observação: a fonte de alimentação usa 5 V, o sinal usa suporte de 3,3 V, fizemos proteção de sinal, fique tranquilo)

Se você tiver requisitos de sinal rigorosos, use este módulo. Este módulo tem a função de controle de fluxo automático a uma taxa de transmissão de 500 Kbps. Ele pode identificar automaticamente a taxa de transmissão abaixo de 500 Kbps sem intervenção humana.
