1. Visão geral do produto:

Controlador de temperatura de microcomputador transformador tipo seco BWDK-XKY4K130(AbreviaçãoControle de temperatura variável a seco) é uma nova geração de controlador de temperatura de microcomputador multifuncional projetado por nossa empresa para a operação confiável de transformadores de potência do tipo seco resfriados a ar. Três (quatro) resistores térmicos de platina NTC embutidos nas bobinas de enrolamento trifásicas (ou núcleo de ferro) do transformador de potência do tipo seco são usados para detectar o aumento de temperatura das bobinas do transformador de potência do tipo seco e controlar automaticamente o início e a parada do ventilador de resfriamento, alarme de superaquecimento e até mesmo o disparo de superaquecimento de acordo com o aumento de temperatura para garantir a operação segura do transformador de potência do tipo seco. Devido ao uso do atual computador avançado de chip único RISC e combinado com tecnologia avançada de armazenamento e ajuste I2C, ele é projetado de acordo com o padrão JB/T7631, fazendo com que o termostato tenha as características de estrutura simples, operação confiável e forte capacidade anti-interferência. Ao mesmo tempo, o termostato também tem uma função de "caixa preta" que pode registrar quedas de energiahoraA temperatura de três ou quatro pacotes de enrolamento e o status de trabalho da máquina. Em termos de anti-interferência, o design deste instrumento otimiza as medidas anti-interferência, e o software pode ser usado para monitorar o status de trabalho do controlador de temperatura em tempo real. Em termos de uso, este instrumento também é simples de operar, fácil de instalar e fácil de manter.

Outros modelos de produtos:

BWDK-XKY3K130, BWDK-XKY3K130A, BWDK-XKY3K130B, BWDK-XKY130Q

BWDK-XKY4K130B, BWDK-XKY4K130Q

2. Indicadores técnicos:

1.Condições de Uso

Temperatura ambiente:-10℃～+55℃; Temperatura relativa:5-95%; Pressão atmosférica:60-160 KPa;Tensão operacional:CA 170-CA 250 V(48-60Hz）

2.Faixa de medição:-40,0-200℃

3.Resolução:0,1℃

4.precisão de medição:±1℃

5.precisão de controle:±1℃

6.conquista Consumo:8VA

7.Pesado Quantidade:1 kg

8.Parâmetros do sensor:Pt100

9.Desempenho anti-interferência: em conformidade comJB/T7631padrão

10.Avaliação do contato

vento máquina:AC125V/10AouAC220V/7AVentilador ativo trifásico ou monofásicoAC220V/10AUm grupo

Alarme de sobretemperatura:AC125V/10AouAC220V/7AUm grupo

Viagem por excesso de temperatura:AC125V/10AouAC220V/7AUm grupo

11.Dimensões do equipamento80×160×134 mm, tamanho de abertura embutido:154×77mm

3. Compatibilidade:

Introdução da função do produto:

1, detecta e exibe a temperatura do enrolamento do pacote de fios trifásicos (núcleo de ferro) ou exibe apenas a temperatura do enrolamento de fase mais alta no enrolamento do pacote de fios trifásicos (núcleo de ferro). Ao exibir, cada fase exibe cerca de8Segundo.
2, Alarme sonoro e luminoso de falha: Quando o sensor falha, o correspondenteA、B、CA luz indicadora de falha acende, a máquina emite um sinal sonoro e os contatos de alarme são conectados. O visor mostraX—Err,XIndica uma fase defeituosa.
3, Função de partida e desligamento do ventilador: Quando a temperatura de uma fase no enrolamento trifásico atinge o valor de temperatura de partida do ventilador definido, o ventilador inicia automaticamente, e a luz indicadora do ventilador acende quando o ventilador inicia. Quando a temperatura de nenhuma fase no enrolamento trifásico é maior que o valor de desligamento do ventilador definido, o ventilador desliga automaticamente. Quando nenhum sensor está conectado, o ventilador está no estado de partida.
4, Função de alarme de superaquecimento: quando a temperatura de uma fase no enrolamento do fio trifásico atinge a temperatura definida para alarme de superaquecimento, o termostato emitirá um alarme sonoro e visual e conectará o terminal de saída do alarme para fornecer um sinal de comutação para enviar um alarme sonoro e visual para o gabinete de controle remoto.
5, Função de disparo automático: Quando uma fase dos três conjuntos de enrolamentos de fio atinge o valor de temperatura de disparo definido, o termostato conecta o terminal de saída de disparo para fornecer um sinal de comutação ao gabinete de controle remoto para iniciar o circuito de disparo. (Para evitar o disparo causado por fatores acidentais, há um circuito de disparo especial.)6Satraso).
6, Início e parada manual da função do ventilador: Pressione o botão do ventilador para iniciar o ventilador e pressione o botão do ventilador novamente para pará-lo. Se o ventilador for iniciado manualmente, mas não interrompido manualmente, o ventilador iniciará por cerca de15Desliga automaticamente após minutos.
71. Função de detecção de tempo do ventilador: Para evitar que o ventilador enferruje e bloqueie devido à não inicialização de longo prazo, uma função de detecção de tempo do ventilador é especialmente definida. O tempo de início do tempo pode ser definido dentro de um intervalo de0-199Quando o valor definido é atingido, o termostato detecta automaticamente e liga o ventilador por cerca de2Minutos, entre000Esta função é cancelada quando
8、“Caixa preta”Função: Ele pode registrar a temperatura do enrolamento do pacote de fios trifásicos (núcleo de ferro) do termostato quando ele está desligado, bem como o status de funcionamento da unidade.
9Todas as configurações de temperatura podem ser definidas diretamente tocando nas teclas do painel. Para evitar que pessoas não autorizadas definam a temperatura, o termostato tem uma senha. Somente quando a senha é inserida corretamente a temperatura pode ser definida. Caso contrário, ela só pode ser visualizada, mas não definida.

4. Escopo de aplicação:

✬ 10KVAparelhagem de alta tensão6KVGabinete de comutação de alta tensão Gabinete de rede de anel de alta tensão

✬Gabinete central de alta tensão interno, gabinete de partida de alta tensão, gabinete de distribuição de alta e baixa tensão, gabinete de comutação de baixa tensão

✬Gabinete de distribuição de baixa tensão:GGD、GCK、GCS、MNS、PGL

✬ MBStransformadorSCB10eSCB11Transformador tipo seco

✬Sala de distribuição de iluminação caixa de distribuição tipo caixa caixa de distribuição de subestação gabinete de extinção de arco

✬Armário central com carrinhoHMS12 KYN28-12e outros campos.

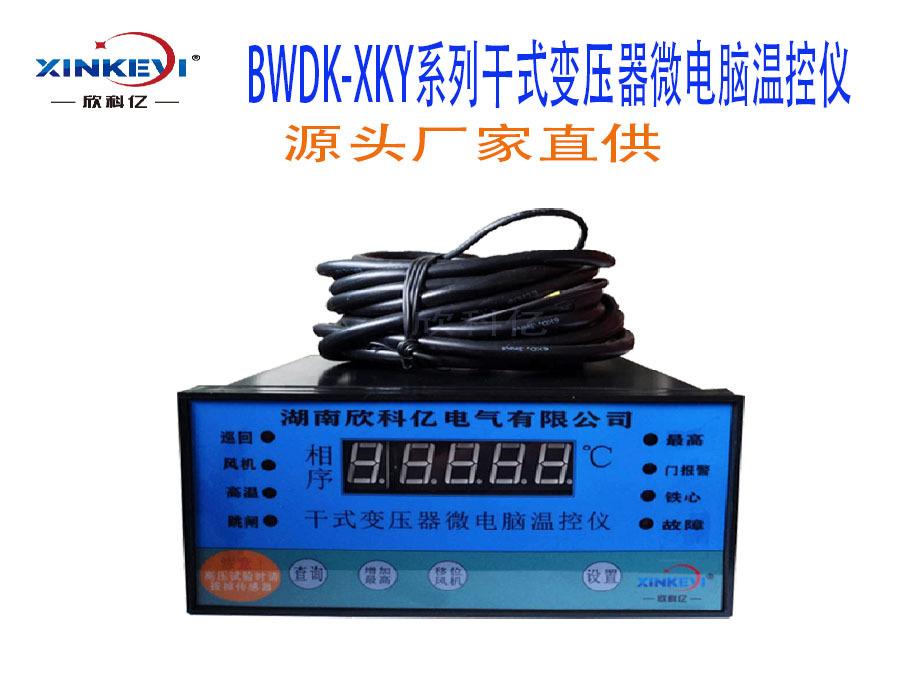

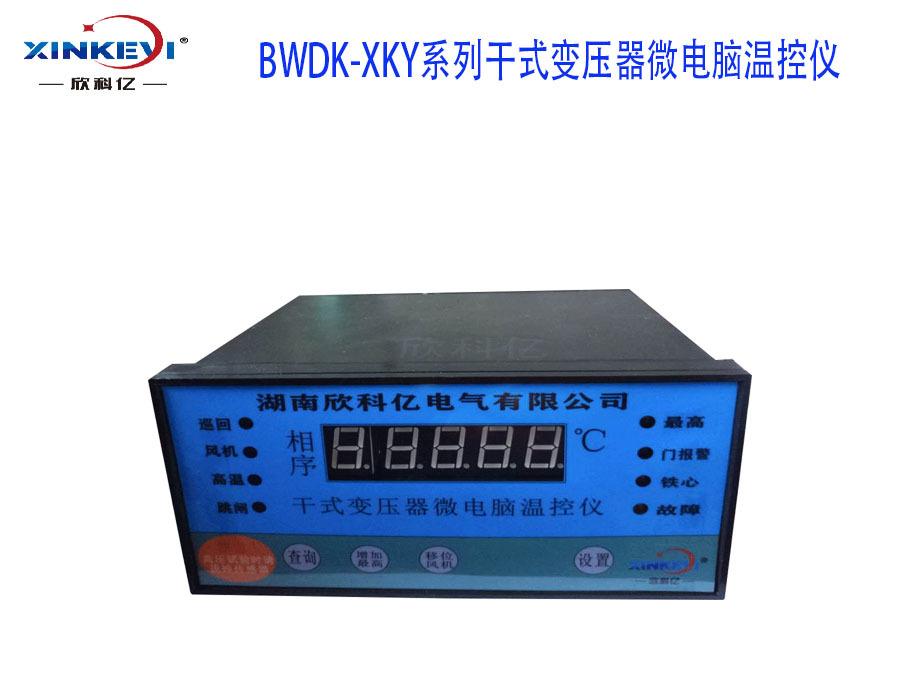

5. Imagem física

6. Diagrama de fiação

O conteúdo acima éBWDK-XKY4K130Termostato de transformador tipo secoPara obter informações mais básicas, consulte a Xinkeyi Electric se precisar de mais informações sobre o produto.
