1. Características

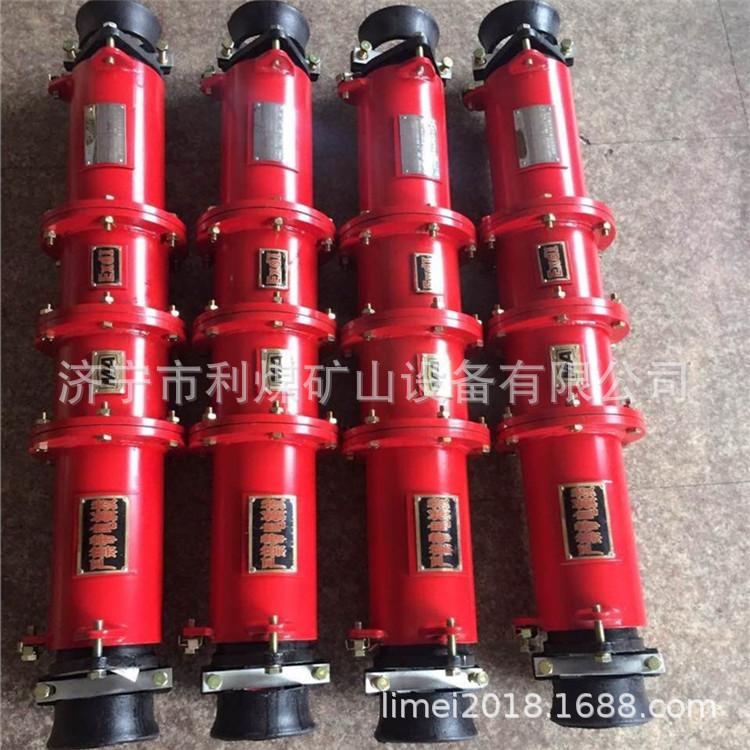

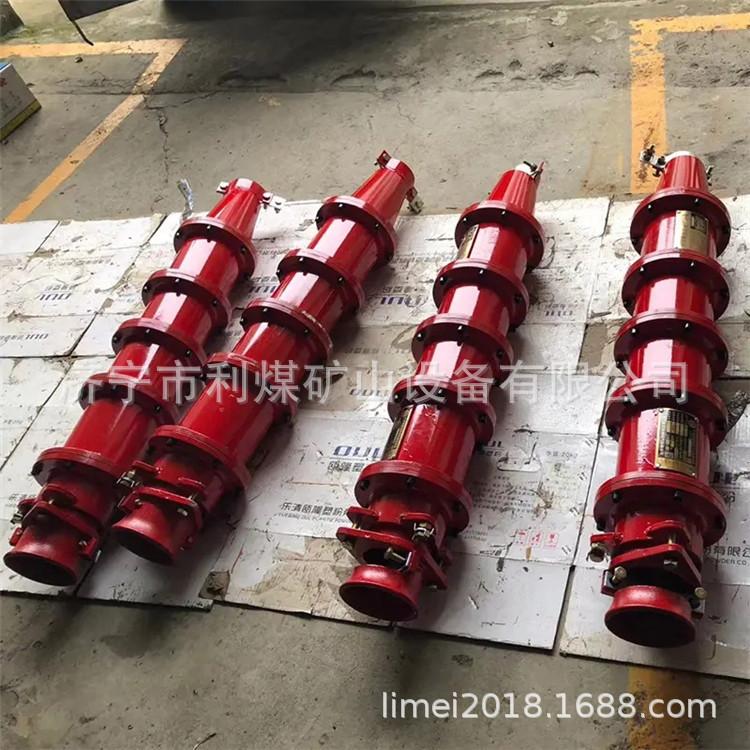

O conector de cabo de alta tensão à prova de chamas para mineração série LBG1 (doravante denominado conector) é composto de duas partes idênticas com a haste condutora como peça de conexão comum, cada parte inclui um dispositivo de entrada de cabo, um isolador e um contato estático;

O isolador do conector é feito de material isolante de alto desempenho (DMC) por prensagem em uma etapa, com forte desempenho de isolamento e alta resistência mecânica;

A placa de pressão do conector, que é usada para evitar que o cabo seja puxado para fora, é projetada como uma fundição com uma ranhura em forma de arco, o que melhora muito a confiabilidade da linha de pressão;

O isolador é fixado ao invólucro à prova de chamas com uma mola de retenção interna para evitar conexão direta com o mundo exterior, o que é seguro e fácil de desmontar e montar.

O casco à prova de fogo é feito de chapa de aço Q23 e é soldado automaticamente por soldagem com gás de dióxido de carbono. A solda é suave e completa, forte e confiável.

1.2 Principais usos e escopo de aplicação

O conector é adequado para minas subterrâneas de carvão com riscos de explosão de metano ou pó de carvão. É usado para conexão de terminal entre vários cabos revestidos de borracha de 3,3 kV ~ 10 kV, cabos reticulados e outros cabos. Seu tubo de conexão meio à prova de explosão também pode ser conectado ao interruptor de alta tensão da subestação móvel com o propósito de conectar os cabos de entrada da subestação móvel para que eles possam ser conectados uns aos outros.

1.3 Condições de Uso

O conector pode funcionar normalmente nas seguintes condições:

a) Pressão do ar ambiente: 86kPa～110kPa;

b) Temperatura ambiente -20℃~+40℃;

c) A humidade relativa do ar não seja superior a 95% (a +25°C);

d) Minas subterrâneas de carvão com misturas explosivas de gás metano;

e) Um ambiente sem tremores extremos e vibração de impacto severo;

f) Em ambiente sem gás ou vapor que possa danificar o isolamento;

g) Local protegido de pingos de água;

h) Nível de poluição: Nível 3;

i) Categoria de instalação: III.
