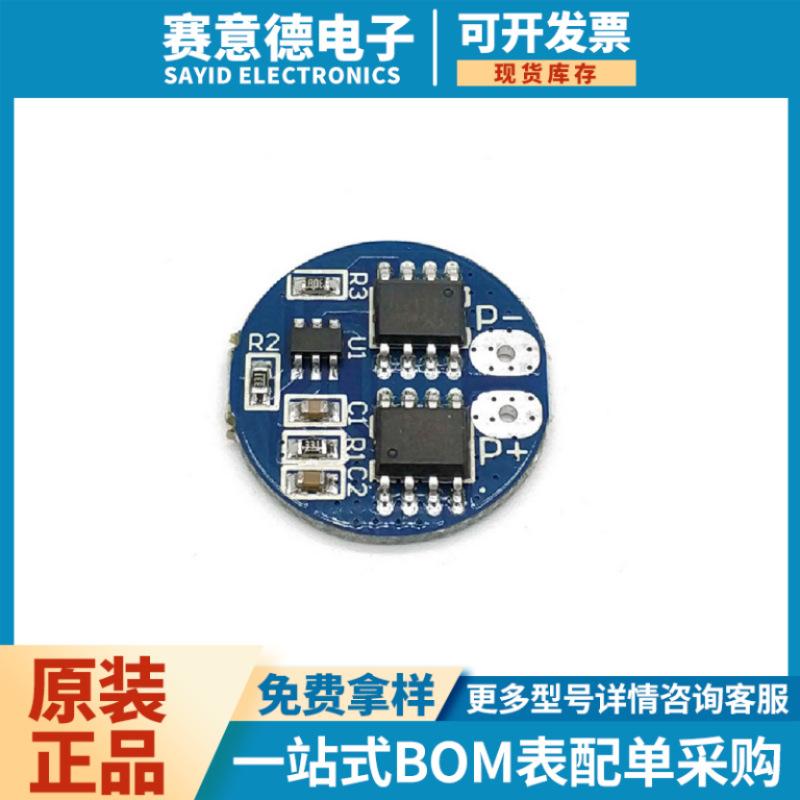

2 cordas 8.4v placa de proteção de bateria de lítio redonda 7.4V proteção contra sobrecarga 5A corrente de trabalho 7A limitação de corrente

As propriedades da placa de proteção da bateria de lítio:

Modelo: HX-2S-A2 Faixa de tensão de sobrecarga: 4,25-4,35v ± 0,05v

Tamanho: 17,5*17,5*3,2 mm Faixa de tensão de descarga excessiva: 2,5-3,0v±0,05v

Limite superior de corrente de trabalho: 5A Temperatura de trabalho: -40---+50℃

Limite superior de corrente instantânea: 7A Condições de armazenamento: -40-- +80℃

Corrente estática: menos de 10uA Vida útil: mais de 50.000 horas

Resistência interna: menos de 300mΩ Proteção contra curto-circuito: pode ser protegida, precisa ser carregada para recuperar

Tensão de carga: 8,4 V-9 V

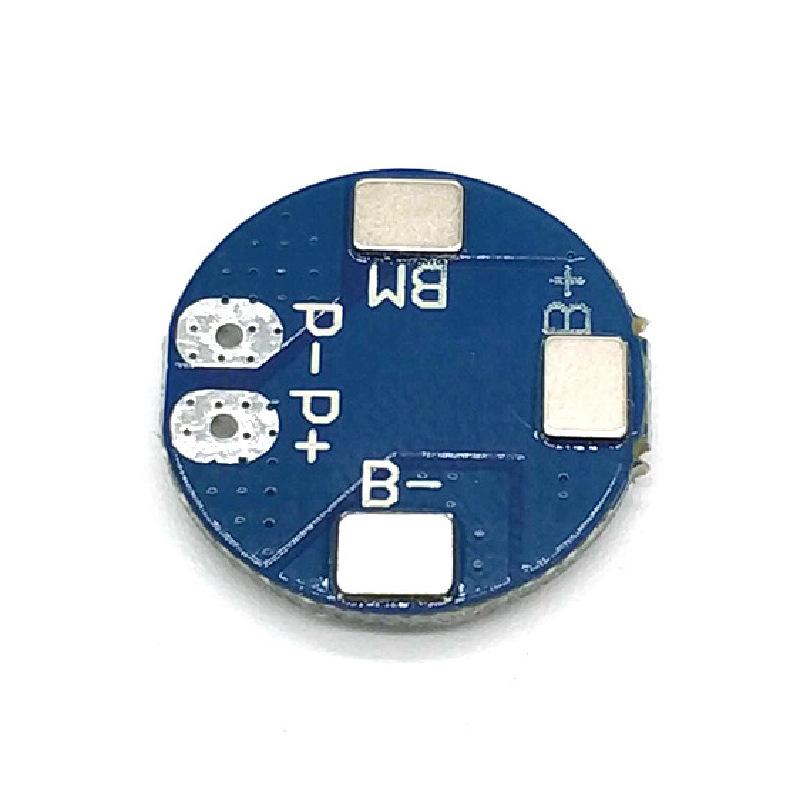

Descrição do ponto de soldagem:

B+ se conecta ao terminal positivo da bateria;

· B－ conecte ao terminal negativo da bateria;

MB está conectado ao ponto de conexão entre a bateria 1 e a bateria 2;

· P+ está conectado ao eletrodo positivo do terminal de carga/descarga (compartilhado pelo terminal de carga/descarga);

· P- é conectado ao polo negativo do terminal de carga/descarga (compartilhado pelo terminal de carga/descarga).
