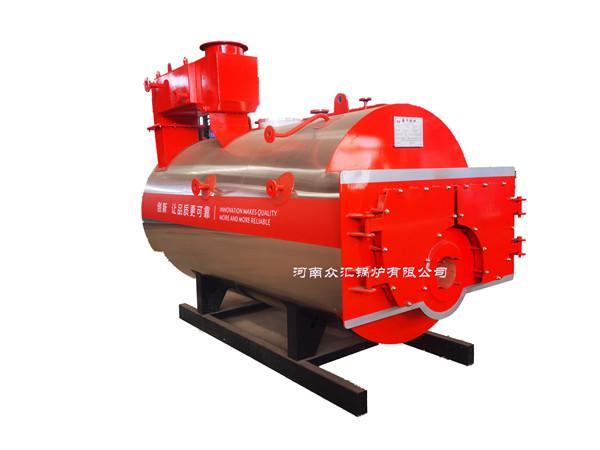

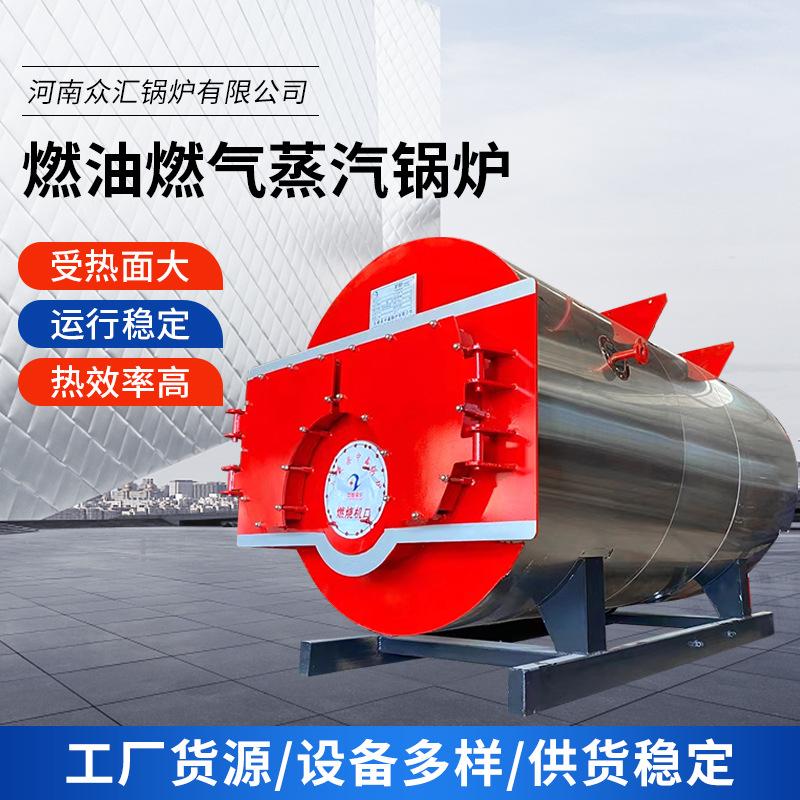

Instalación de calderas de vapor de gas combustible con bajo contenido de nitrógeno WNS, calderas de vapor de condensación, fábrica al por mayor

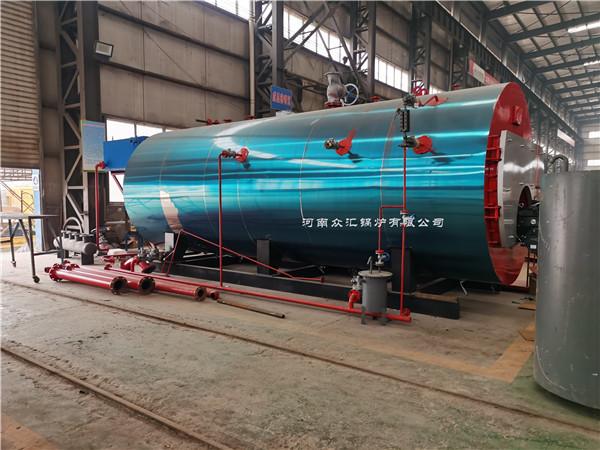

1. Acerca deCaldera de vapor de gas de 3 toneladas de fueloilDescripción del rendimiento: Caldera de vapor de gas combustible de bajo nitrógeno WNS instalación caldera de vapor de condensación fabricante venta al por mayor
1. Modelo de caldera: WNS3-1.25-YQ
2. Capacidad de evaporación nominal: 3000kg/h
3. Presión nominal de vapor: 1.25Mpa
4. Temperatura del vapor: 194℃
5. Presión de prueba de presión de agua: 1.6Mpa
6. Temperatura del agua de suministro: 20℃
7. Temperatura de escape: 86.5℃
8. Eficiencia térmica de diseño: 94.5%
9. Combustible aplicable: gas natural, gas licuado, biogás, gas de hulla, diésel, etc.
10. Consumo de combustible: 225.6Nm³/h (calculado con base en el poder calorífico inferior del gas natural) Instalación de caldera de vapor de gas combustible de bajo nitrógeno WNSCaldera de vapor de condensaciónventa al por mayor de fábrica
11. Área de calentamiento de la caldera: 97.7㎡
12. Área de calentamiento ahorradora de energía: 74.1㎡
13. Coeficiente de aire sobrecalentado: 1.15
15. Dimensiones de transporte de pieza grande de caldera: 4500×2200×2550 mm
16. Peso de la caldera: 10T
17. Diámetro de vapor principal de la caldera: DN80
18. Diámetro de la válvula de escape de la caldera: DN40
19. Diámetro de la chimenea: Φ400
20. Entrada de agua de la caldera: DN40
21. Diámetro de descarga de aguas residuales de la caldera: DN40
22. Volumen de agua de caldera: 6m³
23. Bomba de alimentación de caldera: 4KW, altura 152m
24. Presión del agua del grifo: 0.3-0.5Mpa
25. Suministro de energía de agua suavizada: 220V 50HZ

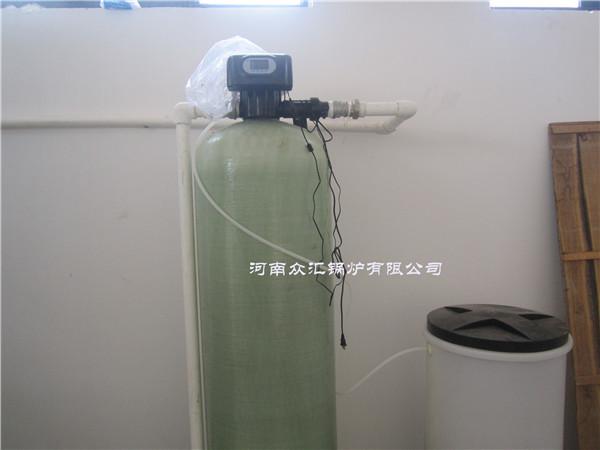

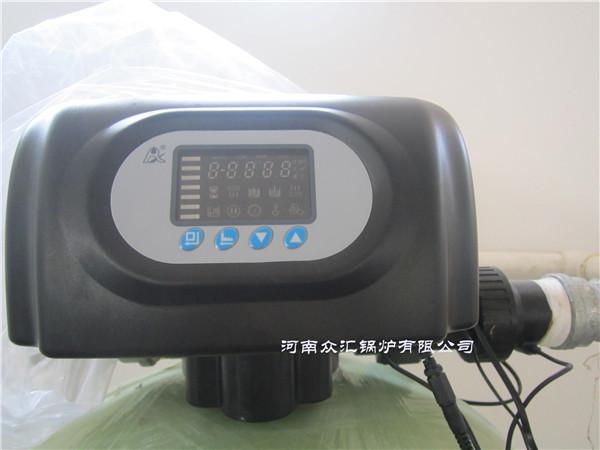

Función y ventajas del suavizador de agua para caldera: (1. Al usar equipos de ablandamiento de agua para calderas, se ahorra mucho combustible. Cuando la caldera hierve agua, se formará lentamente una gruesa capa de incrustaciones. Para una caldera con una presión de trabajo de 1.4 MPa, 1 mm de incrustaciones desperdiciará el 8% del combustible. No solo es un desperdicio de combustible, sino que también contamina el medio ambiente.
2. El equipo suavizador de agua para calderas puede mejorar la eficiencia térmica y reducir la producción. Cuando se forma incrustación en la superficie de evaporación de la caldera, el calor del lado del fuego no se puede transferir rápidamente al lado del agua, lo que reducirá la producción de la caldera. Si el agua no se trata adecuadamente, cuando se forma incrustación en la caldera, la capacidad de vapor de la caldera se reducirá considerablemente y no podrá operar automáticamente debido al suministro insuficiente de gas.
3. Usar equipos de agua suavizada reducirá el mantenimiento de la caldera. Cuando se genera una gran cantidad de incrustaciones en la tubería de la caldera, es difícil eliminarla. Además, las incrustaciones causarán una serie de peligros como fugas, deformación y corrosión de la caldera. No solo daña la caldera, sino que también consume mucha mano de obra y recursos materiales para repararla, lo que no solo acorta el tiempo de operación, sino que también aumenta el costo de mantenimiento.）

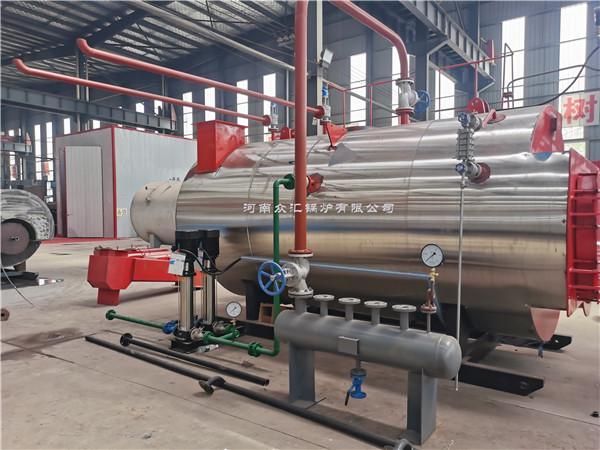

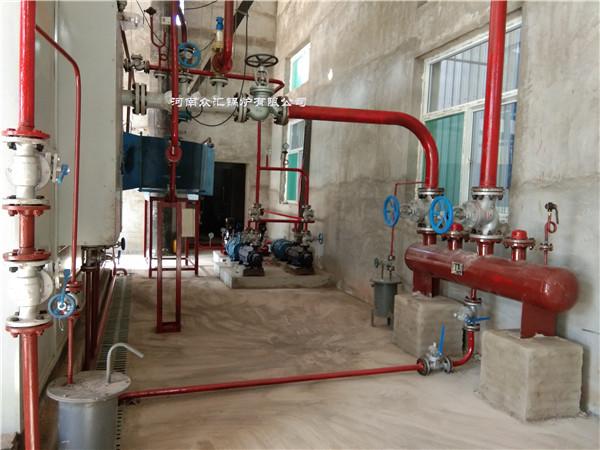

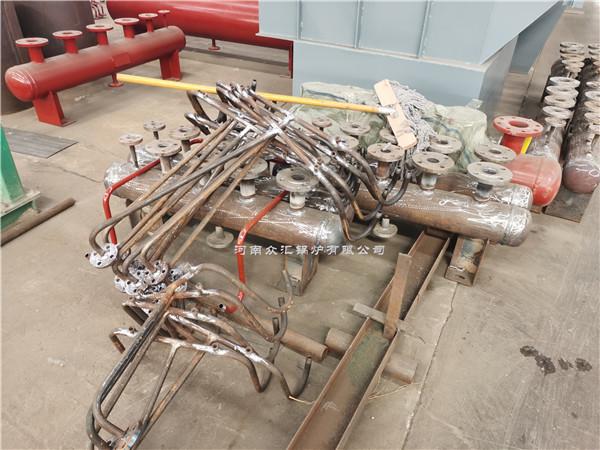

Instalación de subcilindro de caldera de vapor sobrecalentado; sub-tambor

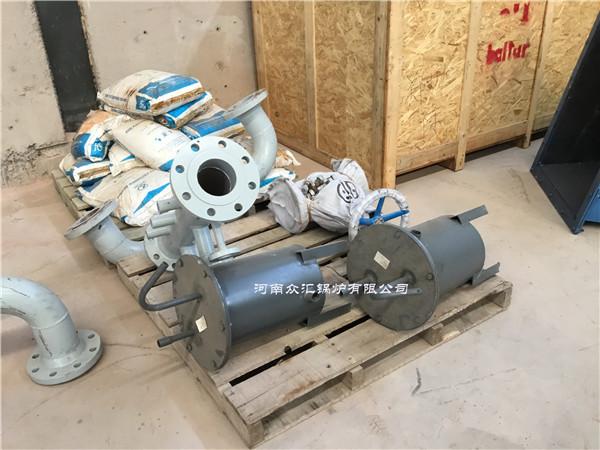

Partes de equipos auxiliares de calderas de vapor - muestreador

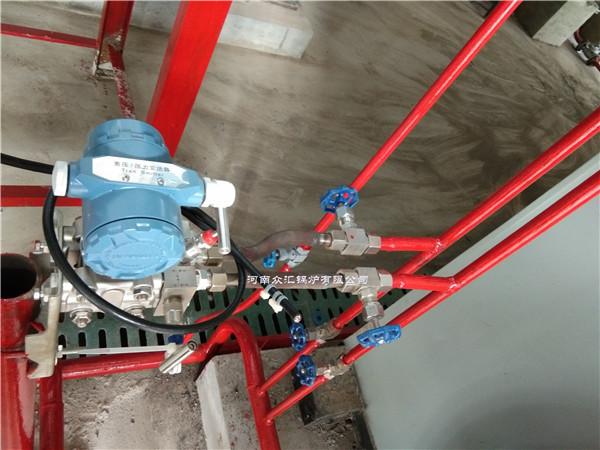

Partes de Equipo Auxiliar de Caldera de Vapor-Transmisor de Presión Diferencial

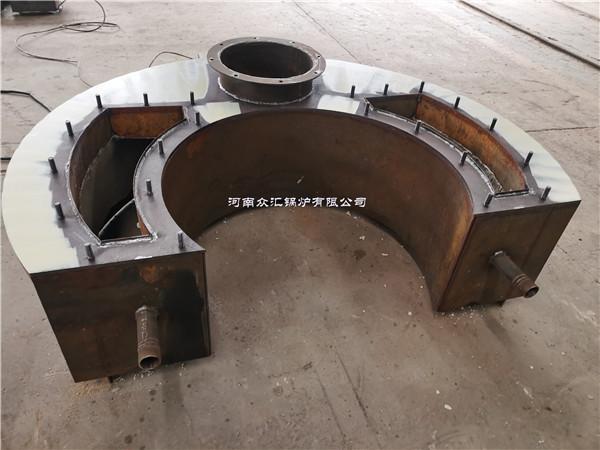

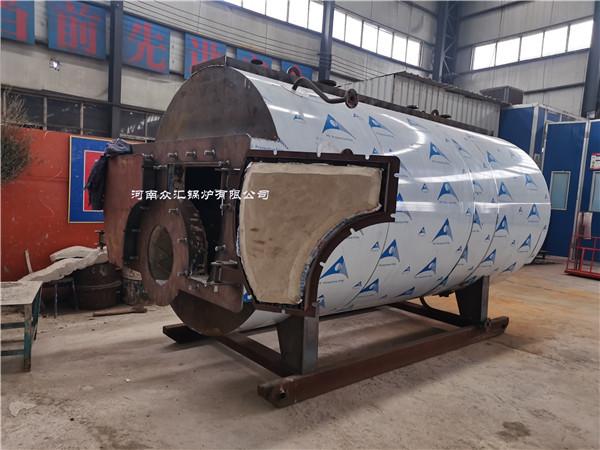

Las cajas de humo delantera y trasera de las calderas de vapor de petróleo y gas de la serie WNS se pueden abrir para facilitar el mantenimiento
Las cajas de humo delantera y trasera de las calderas de vapor de petróleo y gas de la serie WNS se pueden abrir para facilitar el mantenimiento

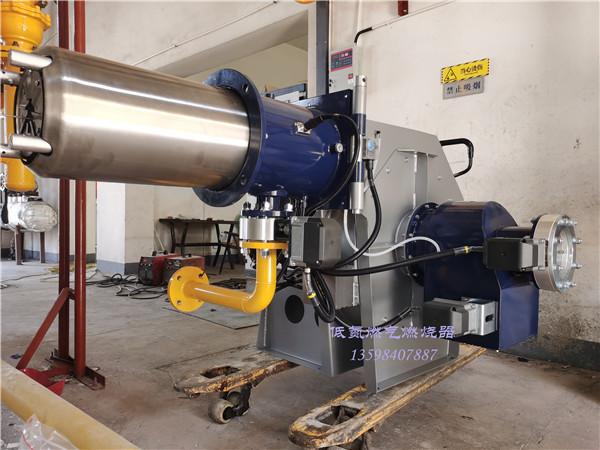

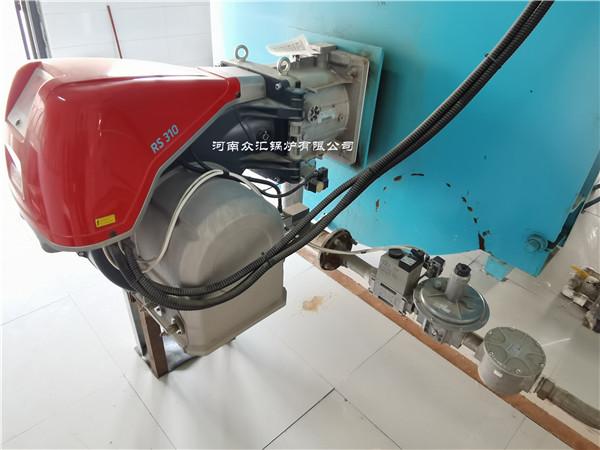

Quemador de gas de bajo nitrógeno RS310 Riello; quemador de soporte para caldera de vapor de 3 toneladas
Quemador de gas de bajo nitrógeno RS310 Riello; quemador de soporte para caldera de vapor de 3 toneladas
Quemador de gas de bajo nitrógeno; quemador de caldera

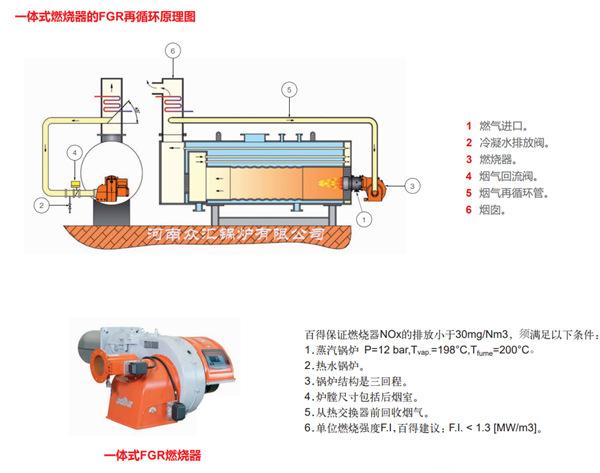

Quemador de gas de bajo nitrógeno Baide italiano; diagrama de instalación del quemador de bajo nitrógeno

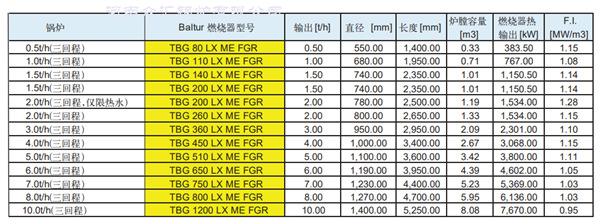

Selección de quemador de gas de bajo nitrógeno Baide italiano

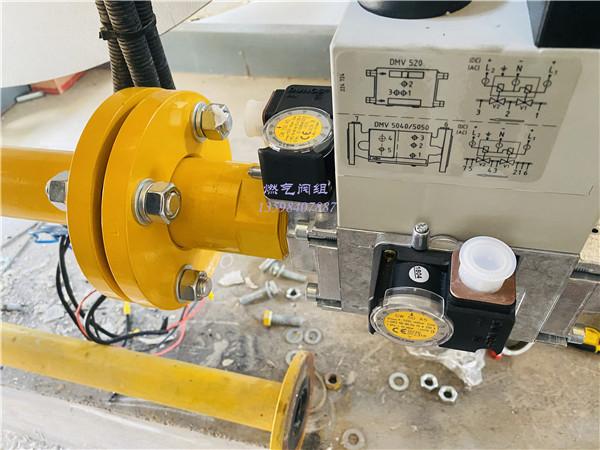

Accesorios para Quemador de Gas-Grupo de Válvulas de Gas

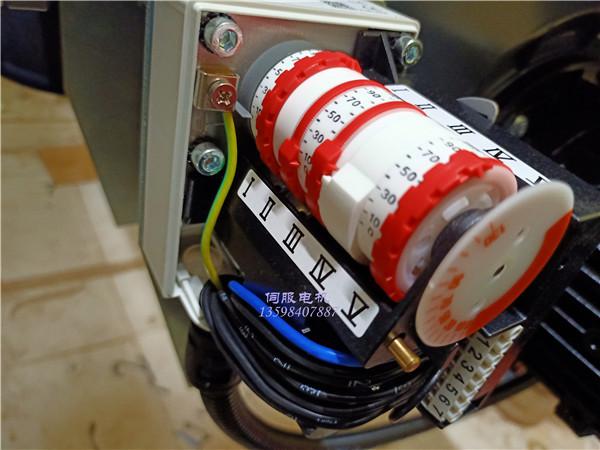

Accesorios para quemador de gas - servomotor (controla el volumen de aire del ventilador y el volumen de gas)

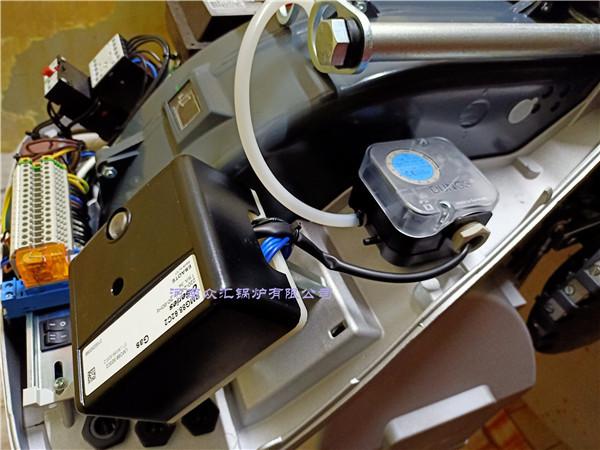

Accesorios para quemador de gas-Controlador de programa RMG88, presostato de aire (Riyado)

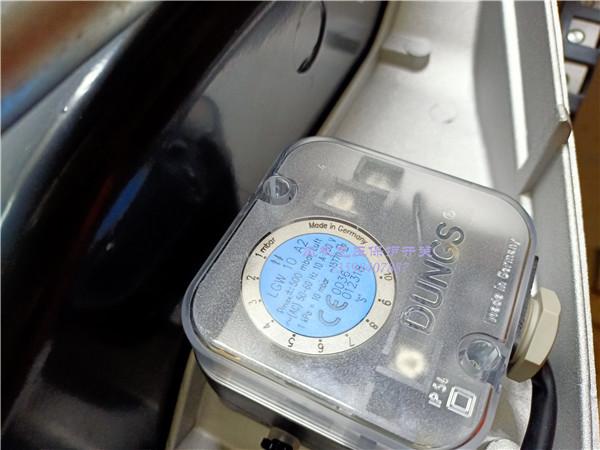

Accesorios para Quemador de Gas - Presostato de Aire (Riyado)

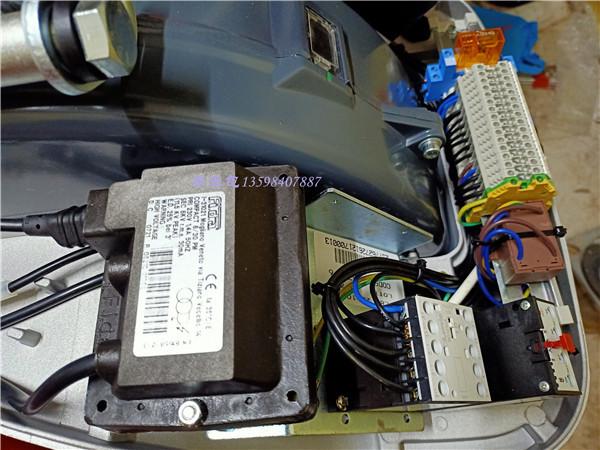

Accesorios para quemador de gas - paquete de alta presión (Riyado)

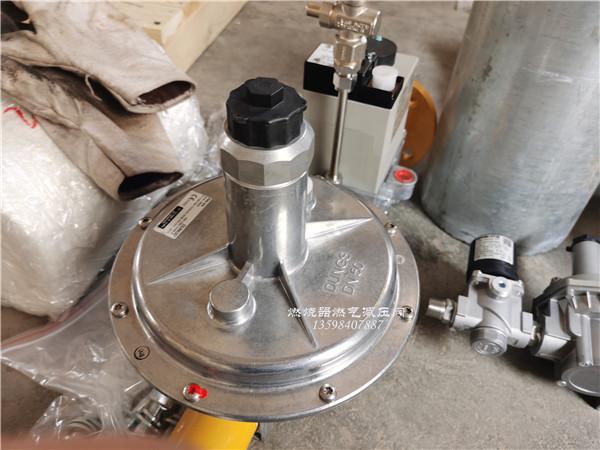

Accesorios para Quemador de Gas-Válvula Reductora de Presión de Gas Jiusi

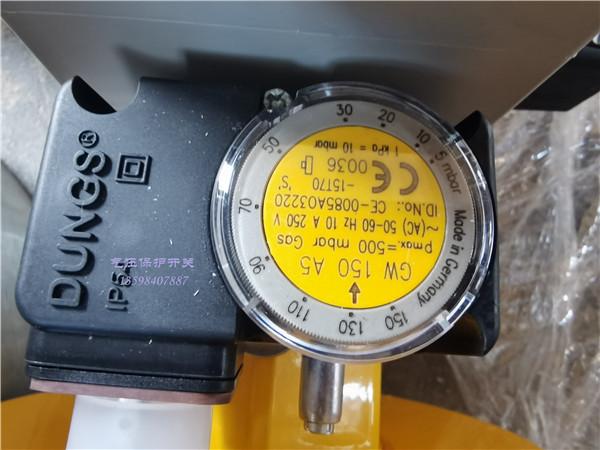

Accesorios para Quemador de Gas-Interruptor de Presión de Gas Ji Si

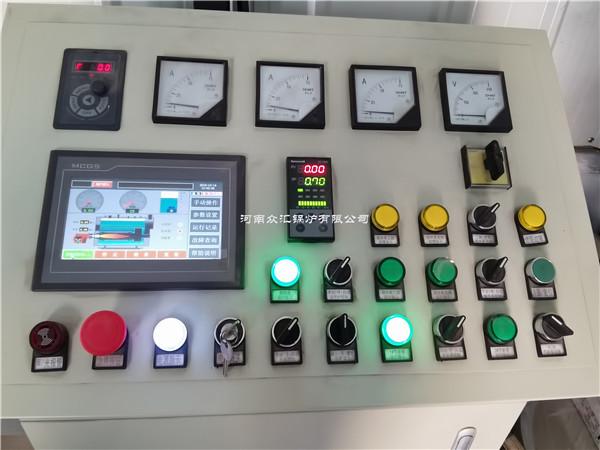

Gabinete de control de caldera de vapor (control de pantalla táctil PLC; Chint Electric; pantalla táctil Kunlun Tongtai)
Piezas de equipos auxiliares para calderas de vapor - cilindro
Piezas de equipos auxiliares para calderas de vapor - cilindro
Piezas de equipos auxiliares para calderas de vapor - cilindro
Partes de equipos auxiliares de caldera de vapor-cilindro de electrodo de nivel de agua, indicador de nivel de placa
Piezas de equipos auxiliares de calderas de vapor - asiento del manómetro, cilindro

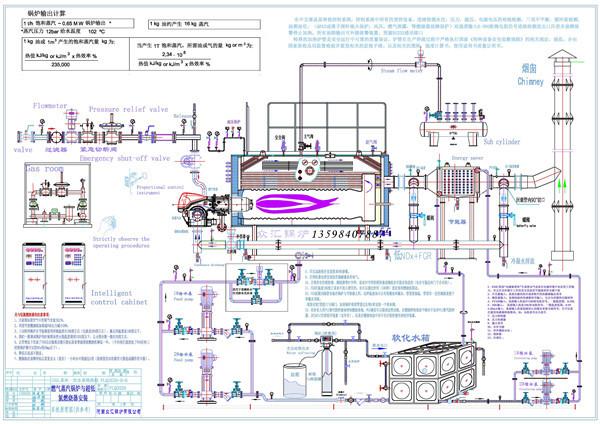

Caldera de vapor a gas WNS caldera de bajo nitrógeno diagrama de flujo de instalación

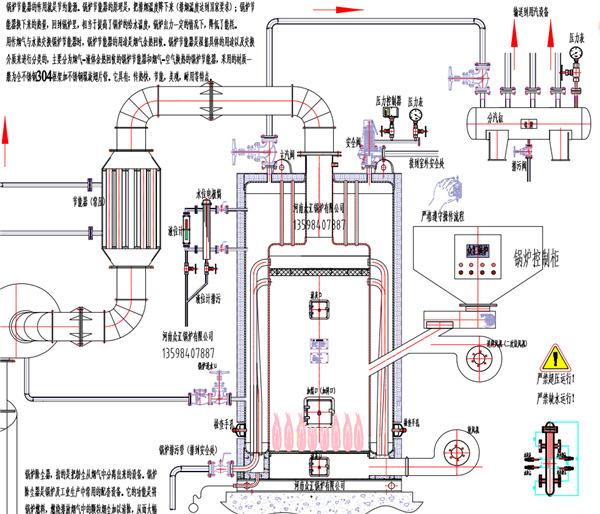

Diagrama de flujo de instalación de caldera de vapor vertical de biomasa (generador de vapor de biomasa)

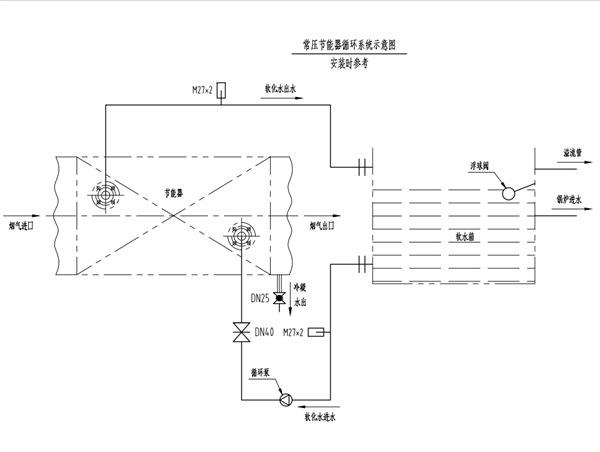

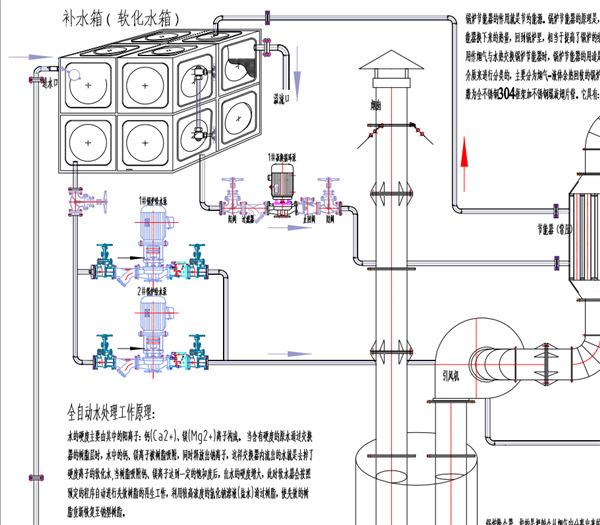

Partes de equipos auxiliares de caldera de vapor - diagrama de instalación del economizador de caldera; instalación del condensador
Partes de equipos auxiliares de caldera de vapor - diagrama de instalación del economizador de caldera; instalación del condensador
Partes de equipos auxiliares de caldera de vapor - diagrama de instalación del economizador de caldera; instalación del condensador

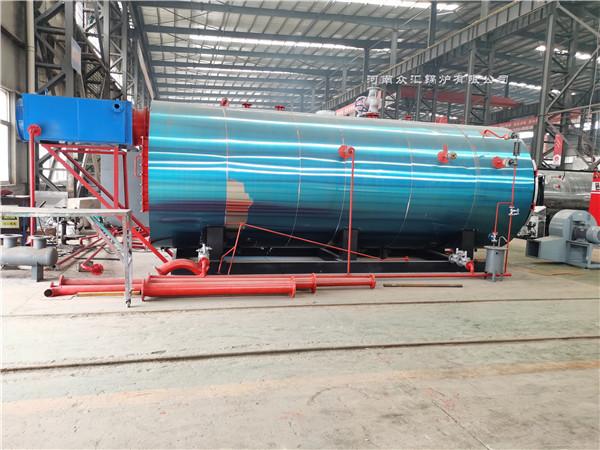

Sitio de instalación y montaje de caldera de vapor de gas WNS6-1.25-YQ
Sitio de instalación y montaje de caldera de vapor de gas WNS6-1.25-YQ

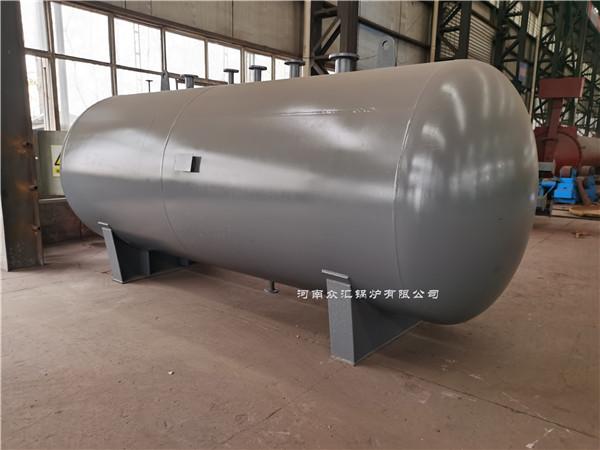

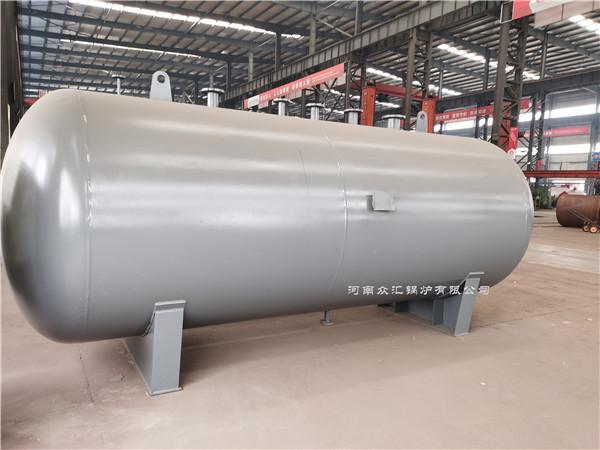

Tanque de almacenamiento de vapor de caldera de vapor (Los tanques de gas son equipos especialmente utilizados para almacenar gas. Los tanques de gas se utilizan a menudo para almacenar y transportar gas. Según la presión que el tanque de gas puede soportar, se puede dividir en tanques de gas de alta presión, tanques de gas de baja presión y tanques de gas de presión normal; según los diferentes materiales metálicos utilizados en el tanque de gas, se puede dividir en tanques de gas de acero inoxidable, tanques de gas de acero al carbono y acero inoxidable, y tanques de gas de acero inoxidable de material de aleación.）
Tanque de almacenamiento de vapor de caldera de vapor (el tanque de almacenamiento de gas es un dispositivo utilizado especialmente para almacenar gas. Los tanques de almacenamiento de gas se utilizan a menudo para almacenar y transportar gas. Según la presión que el tanque de almacenamiento de gas puede soportar, se puede dividir en tanques de almacenamiento de gas de alta presión, tanques de almacenamiento de gas de baja presión y tanques de almacenamiento de gas de presión normal; según los diferentes materiales metálicos utilizados en el tanque de almacenamiento de gas, se puede dividir en tanques de almacenamiento de gas de acero inoxidable, tanques de almacenamiento de gas de acero al carbono acero inoxidable y tanques de almacenamiento de gas de acero inoxidable de material de aleación.)
