DGY2/24LX(A)Mina tipo à prova de chamasLIDERADOLuzes de sinalização de locomotivasGuia do usuário

1. Âmbito de aplicação principal

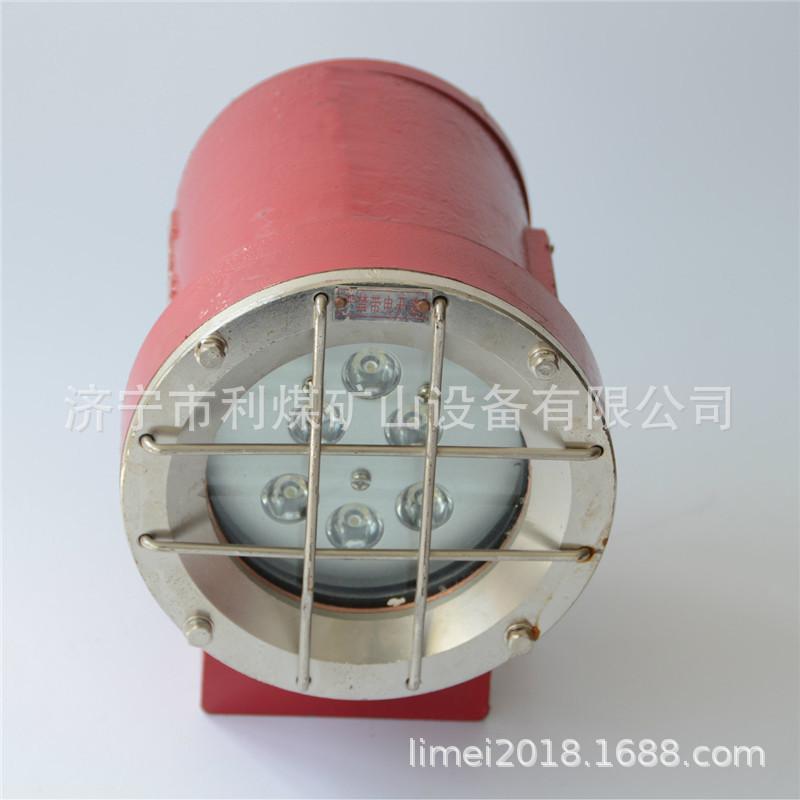

A luz de sinalização de locomotiva LED à prova de chamas para mineração DGY2/24LX(A) (doravante denominada luz de sinalização) é usada principalmente como um sinal em locomotivas elétricas a bateria e veículos com rodas de borracha em minas de carvão com risco de explosão de metano e pó de carvão.

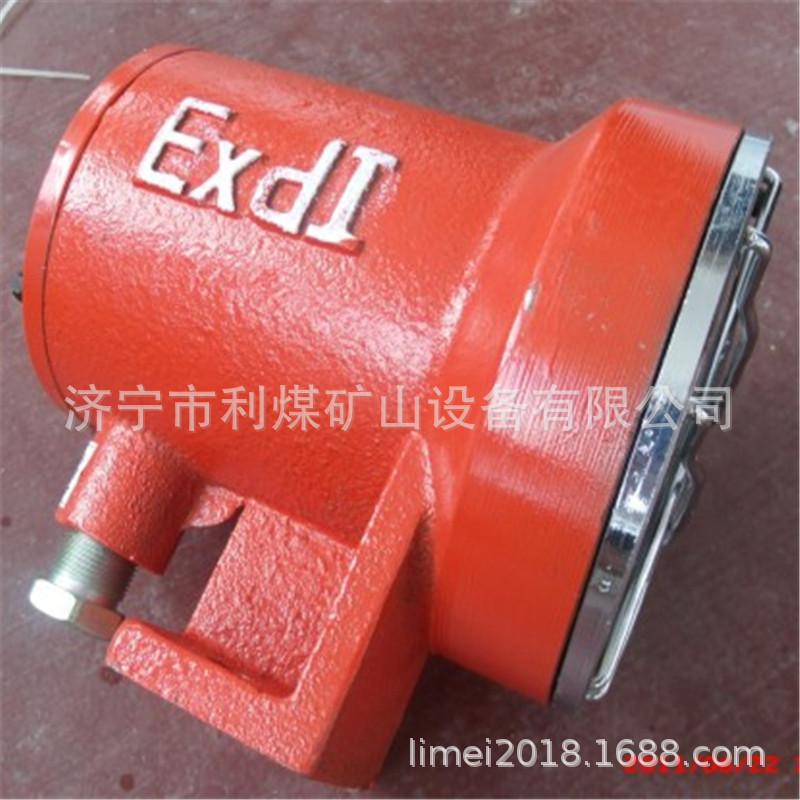

1.3 Tipo à prova de explosão: Tipo à prova de chamas para mineração, marca à prova de explosão "ExdI Mb"
2. Parâmetros técnicos
2.1 Tensão nominal: 24V
2.2 Potência nominal: 2W
2.3 Distância de visibilidade do semáforo: o sinal vermelho é visível a 40 m; o sinal amarelo intermitente é visível a 20 m, frequência de intermitência (vezes/minuto) 30+- 5.

Lâmpada de sinalização de iluminação de locomotiva LED à prova de fogo para mineração DGY18/48(120)LX(A)

1. Âmbito de aplicação

A lâmpada de sinalização de iluminação de locomotiva LED à prova de fogo para mineração (doravante denominada lâmpada de sinalização de iluminação) é usada principalmente para iluminação e sinalização em locomotivas a bateria e veículos com rodas de borracha em minas de carvão com riscos de explosão de metano e pó de carvão.

2. Características técnicas, dimensões e peso

tabela 1

3. Características estruturais

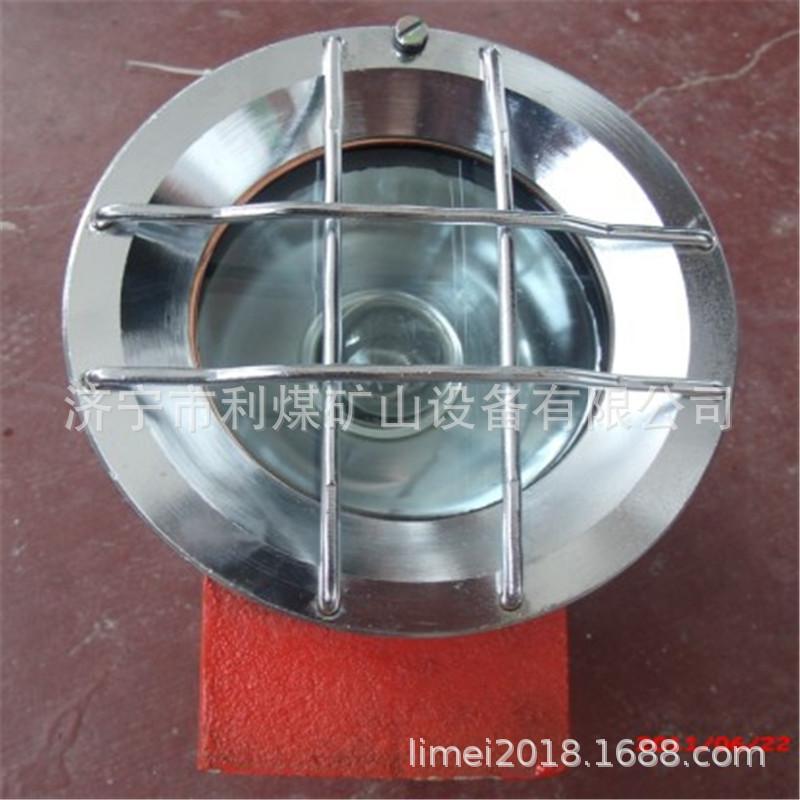

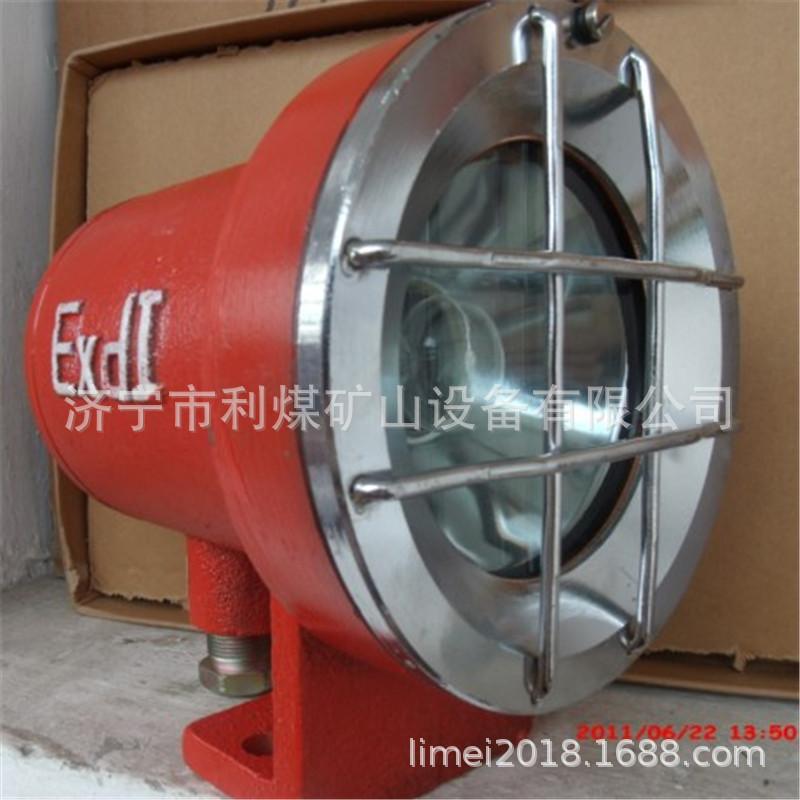

3.1 A lâmpada de sinalização luminosa é composta por um invólucro e uma tampa frontal.Conjunto, tampa traseira e conjunto de LED. A caixa, a tampa frontal e a tampa traseira são todas feitas de ferro fundido cinza HT250, que tem alta resistência e certa resistência ao impacto. O conjunto da tampa frontal consiste na tampa frontal, tampa transparente, junta compressível, anel de pressão, etc. A tampa transparente é de vidro temperado com alta transmitância de luz e forte resistência ao impacto.

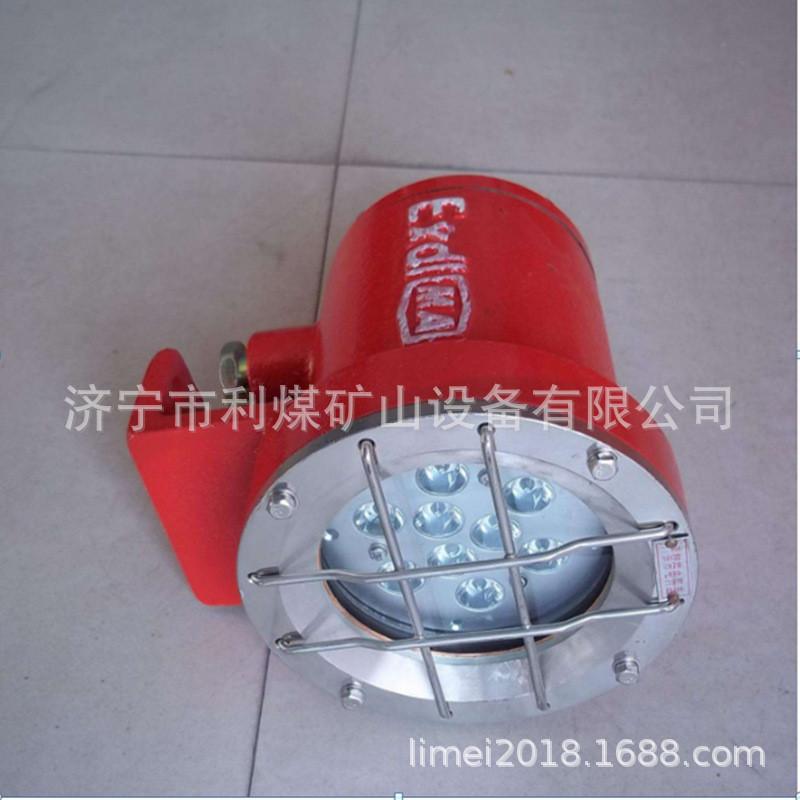

3.2 O conjunto de LED consiste em uma fonte de luz LED, um dissipador de calor e um driver de corrente constante LED. A fonte de luz LED consiste em seis LEDs brancos de alta potência de 3 W e um LED vermelho de alta potência de 3 W; o dissipador de calor é o dissipador de calor do LED; o driver de corrente constante consiste em uma placa de circuito de fonte de corrente constante e uma tampa, que é então selada com selante FM705.À prova de choque e à prova d'águaO driver de corrente constante fornece uma corrente constante para o LED funcionar, melhorando efetivamente a vida útil do LED.

3.3 A faixa de tensão operacional das lâmpadas de sinalização de iluminação é ampla. A faixa de tensão de entrada de DGY18/48LX(A) é 18V～60V; a faixa de tensão de entrada de DGY18/120LX(A) é 60V～250V.

3.4 As lâmpadas de sinalização de iluminação têm funções de iluminação e sinalização. Elas podem iluminar a frente e acender uma luz vermelha na traseira quando o veículo está em movimento.
