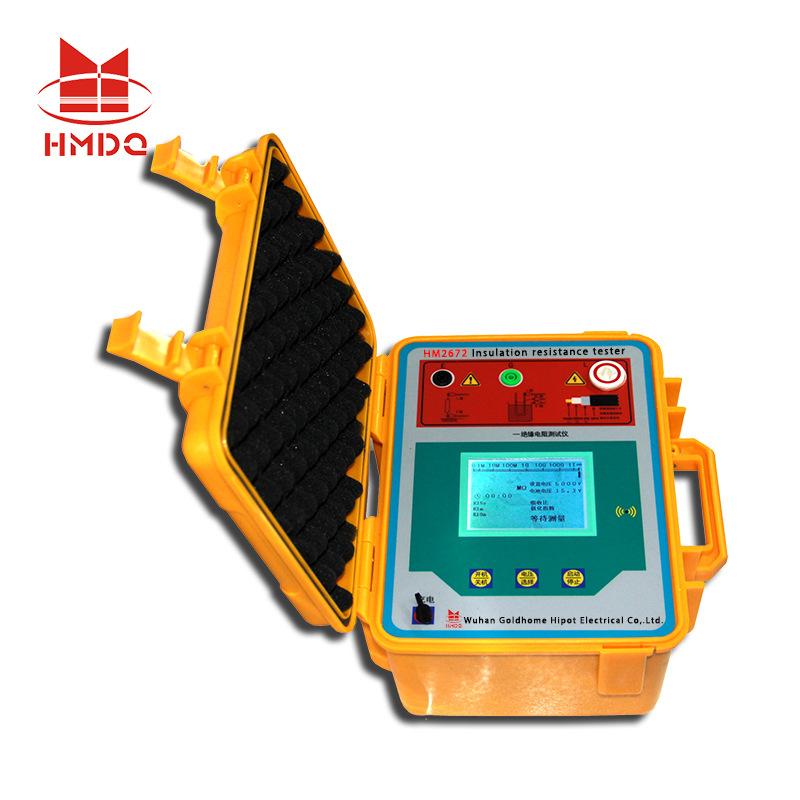

Testador de resistência de isolamento Guodian Huamei HM2672

1. Visão geral do produto

O testador de resistência de isolamento anti-interferência é projetado e desenvolvido para avaliar a qualidade do isolamento elétrico de grandes transformadores de alta tensão, motores, geradores, cabos de energia de longa distância, barramentos tubulares, etc. sob forte interferência em subestações de alta tensão e usinas de energia. É particularmente adequado para testar locais com grande interferência capacitiva forte acima de 110kv.

2. Recursos do produto

1. Projetado estritamente de acordo com os padrões de segurança, tensão de saída: 500v 1000v, 2500v, 5000v.
2. Este instrumento possui uma função de calibração automática, que pode calibrar automaticamente a precisão antes do teste.
3. Este instrumento tem as funções de medir a voltagem do produto de teste real, medir a corrente de fuga e descarregar automaticamente. Por meio da função de medir a voltagem do produto de teste real, pode ser visto diretamente se a queda de voltagem do instrumento de teste após o carregamento atende aos requisitos nacionais. E por meio da função de medir a voltagem do produto de teste real e da função de medição da corrente de fuga, pode ser visto diretamente se a condição de isolamento do produto de teste é boa ou ruim.
4. Pode medir e memorizar R automaticamente、R_{ANOS 60}、R_{10 minutos}O valor do teste e o tempo de teste do índice de polarização (PI) e da razão de absorção dielétrica (DAR) são exibidos automaticamente.
5. O desempenho anti-interferência é excelente. Quando a corrente de interferência atinge 2mA, o instrumento ainda garante a precisão do teste e tem forte capacidade anti-interferência. É especialmente usado em transformadores de grande capacidade de 110KV e acima e sistemas de energia de cabo de energia de longa distância.
6. Descarga automática: Para produtos de teste de grande capacitância, a descarga manual é necessária após a descarga automática.
7. O ponteiro analógico e o display digital coexistem. O display digital reflete a precisão da resistência de isolamento do objeto de teste, e o ponteiro analógico pode refletir as mudanças dinâmicas da resistência de isolamento durante o teste.
8. O buzzer avisa sobre saída de alta voltagem e diz para você ficar longe do local de teste. O alarme para automaticamente quando o teste é concluído.
9. Forte capacidade de carga e capacidade anti-interferência.
10. Exibição digital da carga da bateria e função de proteção contra alarme de subtensão (gerenciamento inteligente de carga da bateria).
11. Função de desligamento automático: Este instrumento tem uma função de desligamento automático. Ele desligará automaticamente 5 minutos após o término da medição.
12. Proteção contra curto-circuito: se a corrente de fuga for grande no estado de curto-circuito, pare o teste.

três, tecnologia

Especificações de segurança

IEC 61010-1 CAT.IV 600 VGrau de poluição 2

IEC 61326 CEMEspecificação: Equipamento elétrico para teste, controle e inspeção

IEC60529 IP64(Caixa externa fechada)

O desempenho de segurança deste instrumento está em conformidade com a norma internacional IEC61010-1:2001.

Este instrumento está em conformidade com a norma Q/WKD10.

• Resistência de isolamento：50MC(Entre o circuito de medição e o alojamento)
• Resistência à pressão:CA 10kV 50Hz 1min (entre o circuito de medição e o invólucro)
• Temperatura e umidade de trabalho:－10℃ ～ +50℃ 85%UR
• Temperatura e umidade de armazenamento:－15℃ ～ +55℃ 90% UR
• Fonte de alimentação de carregamento: 220V±10%, 50/60 HZ
• Fonte de alimentação da bateria: bateria recarregável de íons de lítio de 16 V 2600 mAH ou medição durante o carregamento, sem afetar a precisão do teste.
• Tamanho: 27 x 22 x 15 cm
• Peso: 3kg
• Precisão da tensão de teste: 100% a 110% do valor nominal
• Precisão de medição de tensão: 5%+10V
• Corrente de curto-circuito: 7-10 mA.
• Modo de exibição: ponteiro digital e analógico com display duplo

Quatro.Faixa e precisão do teste de resistência de isolamento
