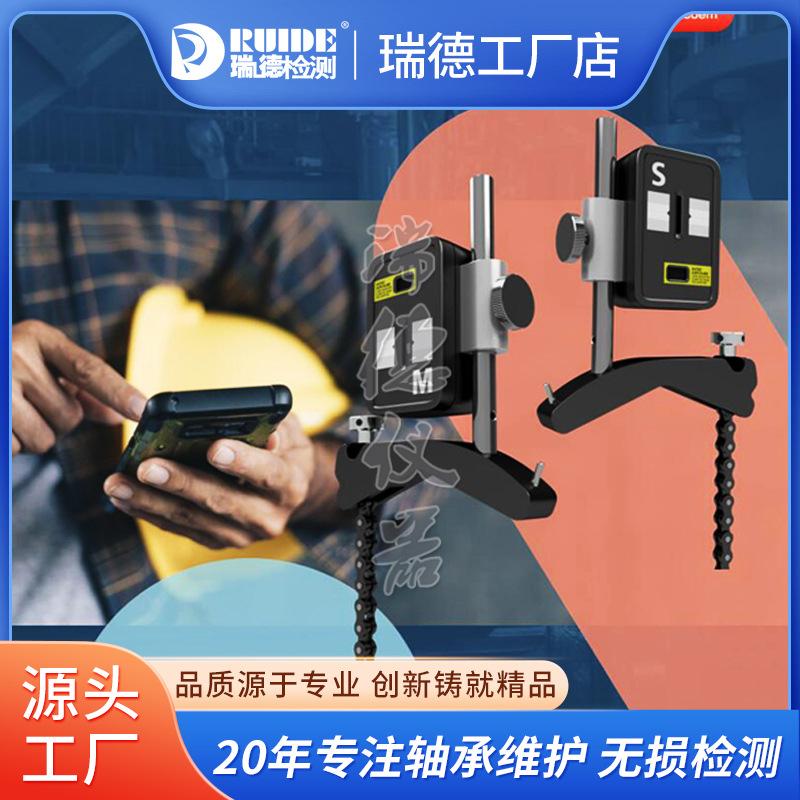

Instrumento de alinhamento a laser sueco Fixturlaser AT100, ferramenta inteligente sem fio Bluetooth para alinhamento de eixo original

A ferramenta de alinhamento a laser AT-100 apresenta um sistema de exibição intuitivo, orientado por ícones e codificado por cores que permite medição, calibração, documentação e relatórios para cada trabalho. O Guideutm fornece medições precisas e valores de correção, minimizando o risco de erro humano, guiando o operador pelo processo usando etapas visuais, lógicas e fáceis de seguir.

A tecnologia de alinhamento de eixo de alta precisão do instrumento de alinhamento a laser AT-100 é a personificação da tecnologia de manutenção de equipamentos da indústria. Ele é equipado com dois sensores, um é um sensor de feixe de laser e o outro é um sensor de inclinação, que pode monitorar a posição de dois eixos ao mesmo tempo. Mesmo se você mover a posição da máquina para fora do alcance do detector ou para a posição de interrupção do feixe de laser, o sensor inteligente reiniciará conforme a posição da máquina for atualizada e sempre fornecerá dados em tempo real. Funções reais podem ajudar você a economizar tempo e ajustar sua máquina. O sensor do instrumento de alinhamento AT-100 usa tecnologia CCD digital avançada, dando a você recursos de julgamento precisos e permitindo que o sensor tolere fatores externos prejudiciais, como vibração e luz ambiente, usando etapas visuais, lógicas e fáceis de seguir.

Com a ferramenta de alinhamento AT-100, a empresa sueca Fixturlaser trouxe o trabalho de alinhamento para a era da Indústria 4.0.

A ferramenta de alinhamento a laser AT-100 é uma ferramenta de alinhamento inteligente baseada em aplicativo com uma interface gráfica de usuário patenteada GuideU que fornece à ferramenta facilidade de uso líder do setor. Conectividade, dispositivos móveis, plataformas baseadas em nuvem e aplicativos são integrados ao dispositivo de alinhamento AT-100, tornando-o uma ferramenta que reduz o tempo de resposta entre a falha da máquina e a ação corretiva. O sensor inteligente usa tecnologia CCD para desempenho de medição superior e trabalho de alinhamento preciso.

Alinhamento de eixo – Sem dúvida, graças ao primeiro uso de

Tecnologia de dois sensores inteligentes com feixe de laser visível e inclinômetro que monitoram a posição de dois eixos simultaneamente.

Você interrompeu o feixe de laser durante o uso? Ou moveu a máquina para fora do alcance do detector? Sem problemas, nossos sensores inteligentes se recuperarão com a posição atualizada da máquina e sempre fornecerão a você uma referência de dados valiosa em tempo real.

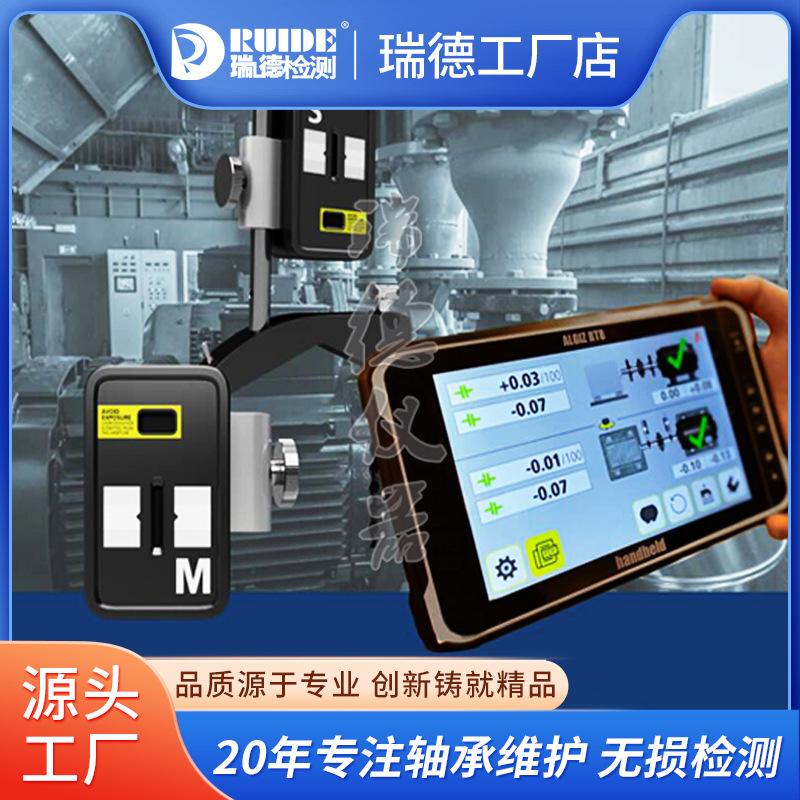

Interface de usuário adaptável funciona com sensores inteligentes

Inteligência de Alinhamento

Depois que a Fixturlaser introduziu telas sensíveis ao toque em 1996, a inovadora tecnologia de ponta calibrada por eixo AC alcançou o primeiro lugar no setor, e mantivemos essa liderança continuando a introduzir tecnologias revolucionárias, incluindo as primeiras no mercado:

O AT-100 vem com uma interface de usuário adaptável que o guia pela medição da sua máquina. Os sensores inteligentes que desenvolvemos são a mais recente tecnologia do mercado e oferecem desempenho de medição líder do setor.

Alinhamento de eixo

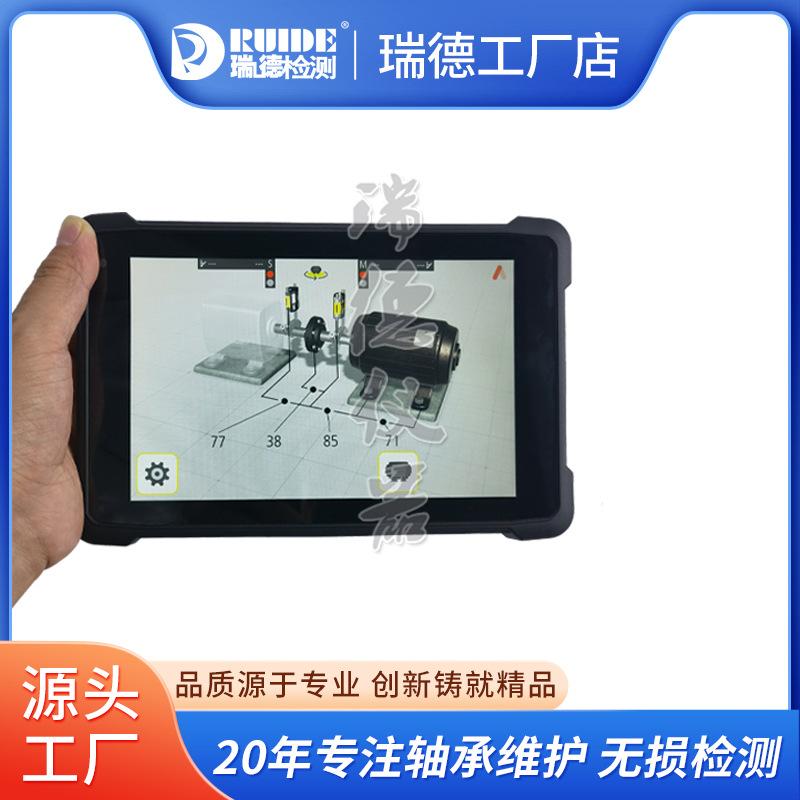

Gráficos 3D

Sensor digital duplo com laser de linha visível

Comunicação sem fio entre a unidade de exibição e o sensor inteligente

Inclinômetro em dois sensores inteligentes

Giroscópios em dois sensores inteligentes

O giroscópio na caixa de demonstração permite o uso da vantagem Z em nossa interface de usuário.

A função OmniView está em todo lugar

Relatórios em PDF – O recurso de relatórios em PDF fornece relatórios rápidos no local e pode ser usado para converter relatórios de medição salvos em arquivos PDF.

Facilidade de uso – Graças à nossa interface de usuário codificada e baseada em ícones, a operação do AT-100 é extremamente intuitiva e adaptável, minimizando o risco de erro do operador e má interpretação dos resultados.

True Measurement – ​​Sensor de alinhamento sem fio com alta tolerância a fatores externos prejudiciais, como vibração e luz ambiente, e fornece as medições mais precisas em comparação a outros sistemas. As medições são registradas automaticamente durante todo o processo de medição. O laser de linha com sensor de 30 mm elimina virtualmente o alinhamento irregular, economizando muito tempo. A unidade do sensor é muito compacta, com uma largura de apenas 33,5 mm, e pode ser instalada nos locais mais apertados. A unidade do sensor contém um giroscópio e suporta o método VertizontalTM, ou seja, ajuste de um clique das direções vertical e horizontal.

movimento vertical

Uma medida, movimento bidirecional O recurso de movimento vertical permite que você adicione ou remova calços dos pés da máquina para mostrar exatamente quanto ajuste é necessário para eliminar o desalinhamento na máquina.

Não há necessidade de remedir entre as fases vertical e horizontal para corrigir o desalinhamento horizontal. Esse recurso pioneiro no setor economiza tempo e garante precisão na primeira vez.

Economizar tempo significa economizar custos para o departamento de manutenção e o departamento de produção. Em suma, economizar dinheiro para toda a empresa.

Ferramenta de alinhamento a laser AT100 Ferramenta de alinhamento a laser sem fio AT-100 Ferramenta de alinhamento de acoplamento AT200 Ferramenta de alinhamento a laser sem fio AT-100 original sueca Express Shaft Alignment 2022 novo modelo no mercado Ferramenta sueca de alinhamento a laser sem fio AT-100 --- um fornecedor de solução de alinhamento de eixo Bluetooth sem fio com base no programa APP de aplicativo inteligente!

Embora a ferramenta de alinhamento a laser A-100, a ferramenta inteligente de calibração de alinhamento de eixo de portal, seja fácil de usar e acessível, a solução de alinhamento de eixo AT-100 é o resultado de quase 40 anos de conhecimento e inovação no setor de alinhamento de eixos.

Aproveite as novas tecnologias para aprimorar sua experiência de usuário. A ferramenta de alinhamento a laser AT-100 complementa sua série Fixturlaser de produtos de alinhamento de eixo para torná-la mais completa, com programas de APP de aplicação abrangentes, tecnologia estendida e fácil

A conectividade Bluetooth torna o prumo a laser AT-100 uma ferramenta de alinhamento inteligente baseada em aplicativo que protege seu equipamento.

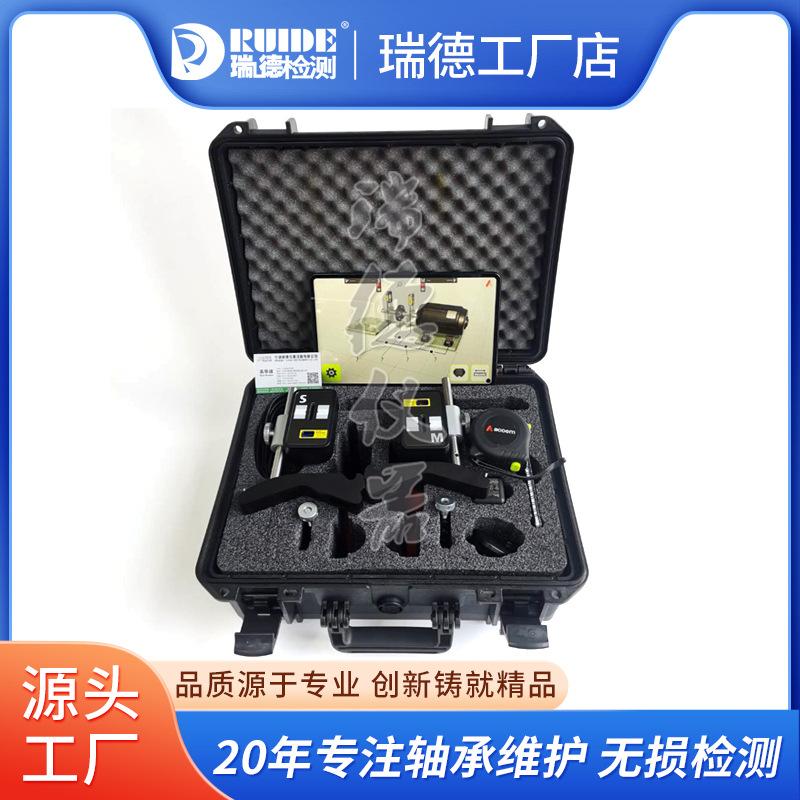

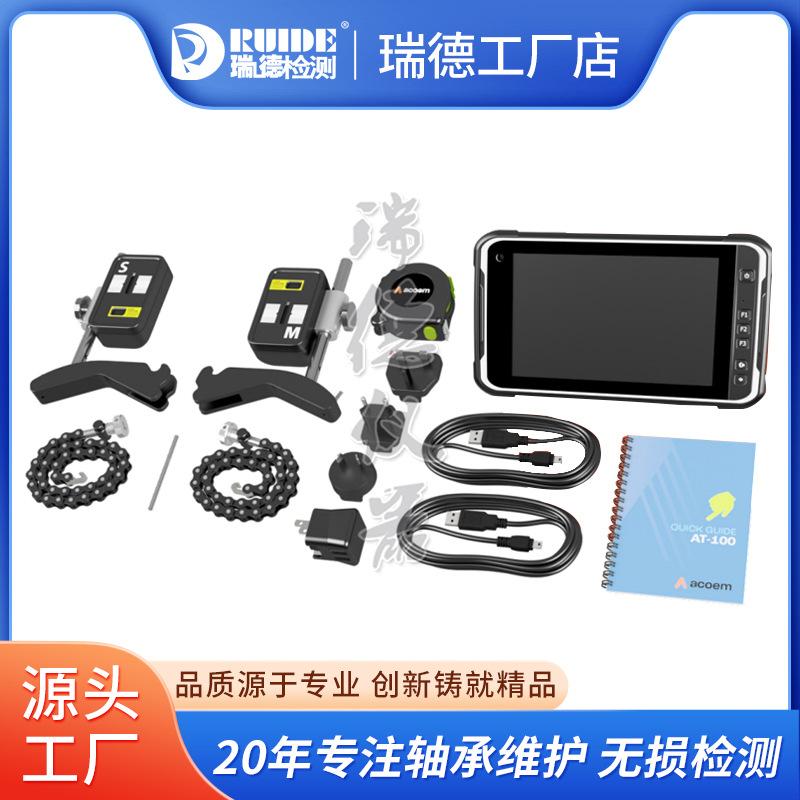

Uma solução de alinhamento de eixo horizontal com dois sensores sem fio e acessórios para atender a qualquer tarefa de alinhamento de eixo horizontal e um aplicativo móvel para criar e compartilhar facilmente um relatório em PDF, incluindo

A interface de usuário adaptável guia o usuário por todo o processo de trabalho com etapas fáceis de seguir. Ela irá

O AT100 Alignment System fornece valores de medição e correção para desvios de ajuste encontrados durante o processo. Isso remove dúvidas para usuários menos experientes e fornece acesso fácil durante todo o processo de metrologia usando o AT100 Alignment System.

A alta precisão da tecnologia laser não só economiza tempo e dinheiro, mas também elimina erros humanos na correspondência de eixos, prolongando a vida útil da sua máquina e melhorando seu desempenho.

SuéciaFixturlaserFerramenta de alinhamento a laser sem fio Bluetooth original

Sensor laser S/M

Material da caixa: estrutura de alumínio anodizado e plástico ABS de alto impacto, revestido com borracha TPE

Temperatura de operação: -10 a 50°C (14 a 122°F)

Temperatura de armazenamento: -20 a 70°C (-4 a 158°F)

Temperatura de carregamento da bateria: 0 a 40°C (32 a 104°F)

Humidade relativa: 10 – 90%

Peso: Cabeça de laser de recepção M7: 212 g (7,5 oz) Cabeça de laser de transmissão S7: 188 g (6,6 oz)

Tamanho: 92 mm x 77 mm x 33 mm (3,6 pol. X 3,0 pol. X 1,3 pol.)

Etiqueta ambiental: IP 65 (à prova de poeira e protegido contra jatos de água)

Tipo de laser: laser de diodo classe 2 de 650 nm

Ângulo do leque da linha do laser: 6°

Divergência da linha do laser (ângulo total): 0,25 radianos

Potência do laser: < 1 mW

Distância de medição: 10m

Tipo de sensor: Sensor digital de segunda geração

Comprimento do sensor: 30 mm (1,2 pol.)

Resolução: 1 µm

Precisão de medição: 0,3% ± 7 µm

Processamento de sinal: Processamento de sinal digital com supressão de rollover, detecção de bordas, cancelamento de luz ambiente e modo antivibração

Inclinômetro: Inclinômetros MEMS duplos de alto desempenho

Resolução do inclinômetro: 0,01°

Precisão do inclinômetro: ±0,2°

Comunicação sem fio: transmissor Bluetooth Classe I

Distância de comunicação sem fio: 10 m (33 pés)

Carregamento: 5 V, 0,5 A

Fonte de energia: Bateria de íons de lítio de alto desempenho.

Tempo de trabalho: 17 horas de uso contínuo (medido)

Tempo de carregamento da bateria: 8 horas
