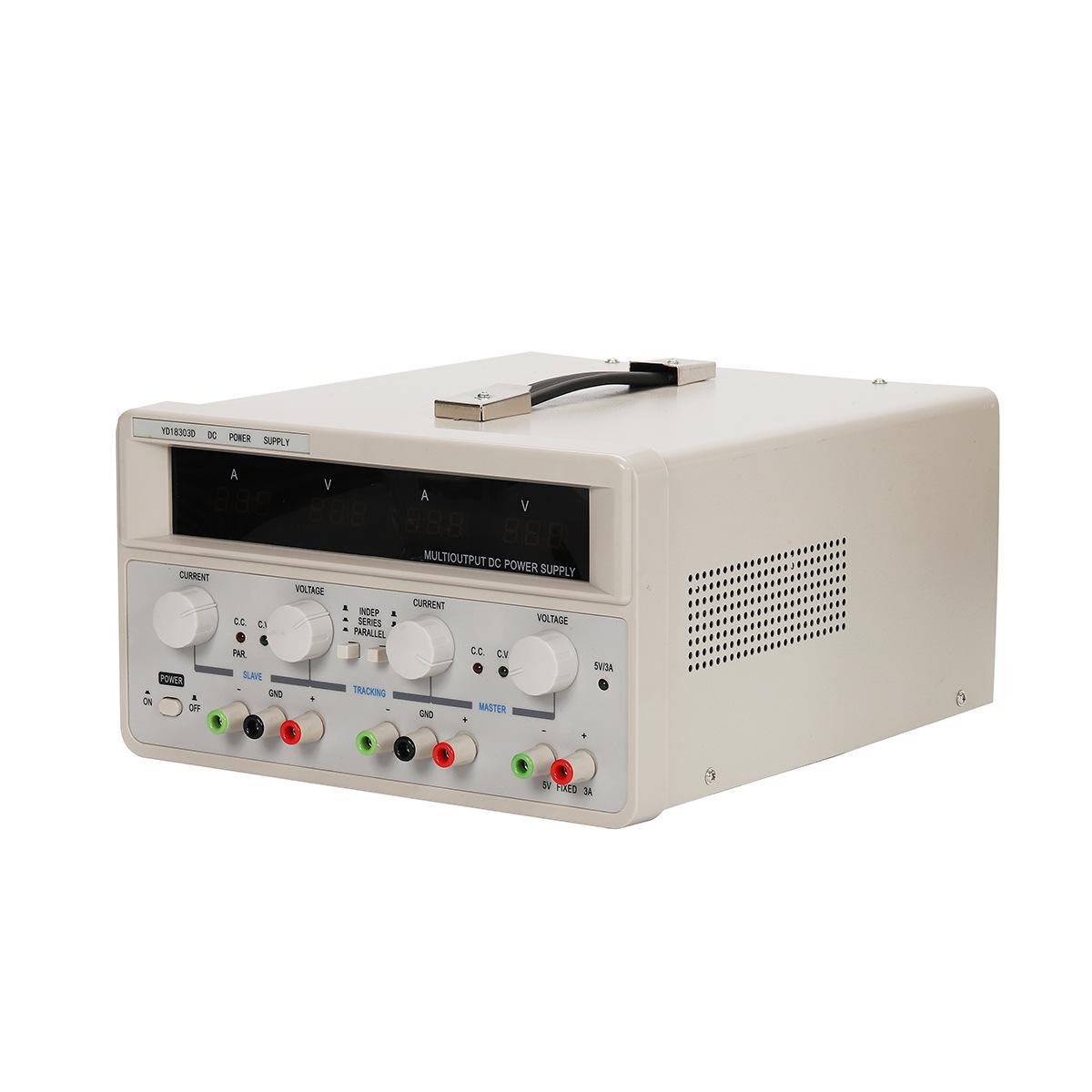

Visão geral: O potenciômetro multivoltas facilita a configuração do valor da tensão, o transformador toroidal é pequeno em tamanho e leve, display digital LED de quatro vias para tensão e corrente, saída ajustável dupla de 30 V, saída fixa de 5 V/3 A, função de proteção contra sobrecorrente, tensão constante, corrente constante, baixo ruído de ondulação, baixo desvio, ponto limite de corrente predefinido, modo independente, cada fonte de alimentação é isolada uma da outra, modo série e paralelo, rastreamento automático e saída de fonte de alimentação positiva e negativa podem ser formadas no modo série.
|
Tensão de entrada
|
220 VCA ± 10% 50 Hz ± 2 Hz
|
|
Tensão nominal de saída
|
0-30V
|
|
Corrente de saída nominal
|
2A/3A/5A
|
|
Modo operacional:
|
1) Duas saídas independentes+Corrigido completamente5V/3Asaída
2) Série:0-60 V/2 A/3 A/5 A
3) e conectar:0-30 V/4 A/6 A/10 A
|
|
Características de regulação de tensão:
|
Regulação de tensão
Efeito de poder:CV ≤ 0,01%+3mV CC ≤ 0,2%+3mA
Efeito de carregamento:CV ≤ 0,01%+3mV(I ≤ 3A) CC ≤ 0,2%+3mA(I ≤ 3A)
CV ≤ 0,02%+5mV (I>3A) CC ≤ 0,2%+5mA(I>3A)
|
|
Características de fluxo constante:
|
Regulamentação atual:
Efeito da fonte de alimentação≤ 0,2%+3mA;
efeito de carregamento≤ 0,2%+3mA
Ondulação e ruído: ≤ 3mA rms
|
|
Modo série-paralelo
|
em paralelo
Efeito da fonte de alimentação≤ 0,01%+3mV;
efeito de carregamento≤ 0,01%+3mV(I ≤ 3A); ≤ 0,02%+5mV(I>3A)
Series
Efeito da fonte de alimentação≤ 0,01%+5mV;
efeito de carregamento≤ 300mV
Fonte de alimentação positiva e negativa:
Erro do caminho≤ 0,5%+10mVEstrada principal
(Sem carga,O efeito de carga deve ser adicionado ao carregar(≤ 300 mV)
|
|
Fonte de alimentação de saída fixa de 5 V
|
Tensão nominal de saída:5 V ± 0,25 V
Corrente máxima de saída nominal:3A
Efeito de poder:≤ 5mV
Efeito de carregamento:≤ 15mV
Ondulação e ruído:≤ 2,0 mVr.ms
Proteção: Limitação de corrente e proteção contra curto-circuito
Ambiente de uso:0~+40℃Umidade relativa≤80％
horas de funcionamento:80%Tempo de trabalho contínuo em carga total＞8Hora
|
|
