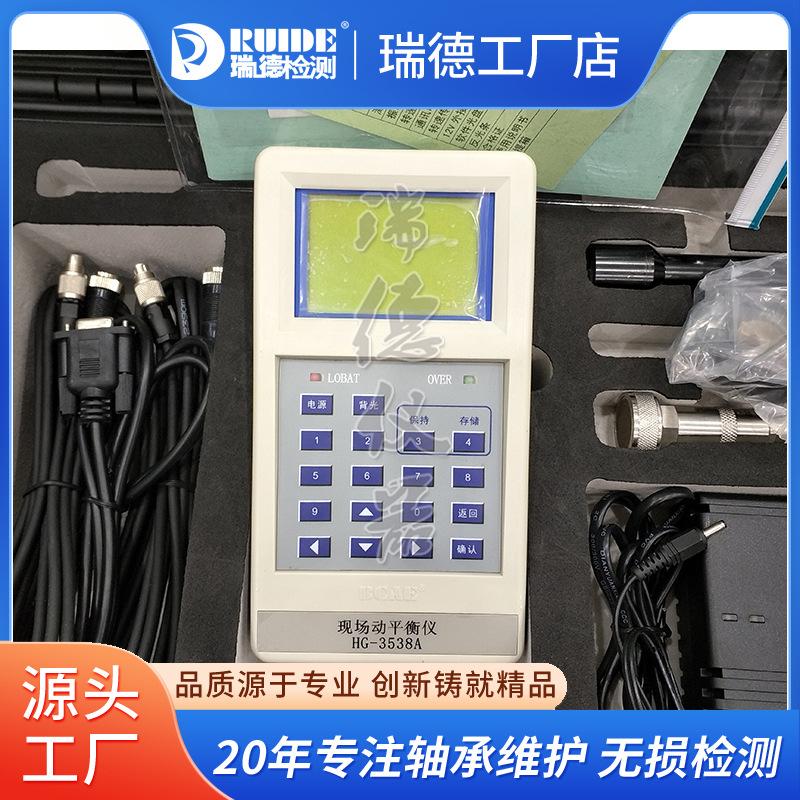

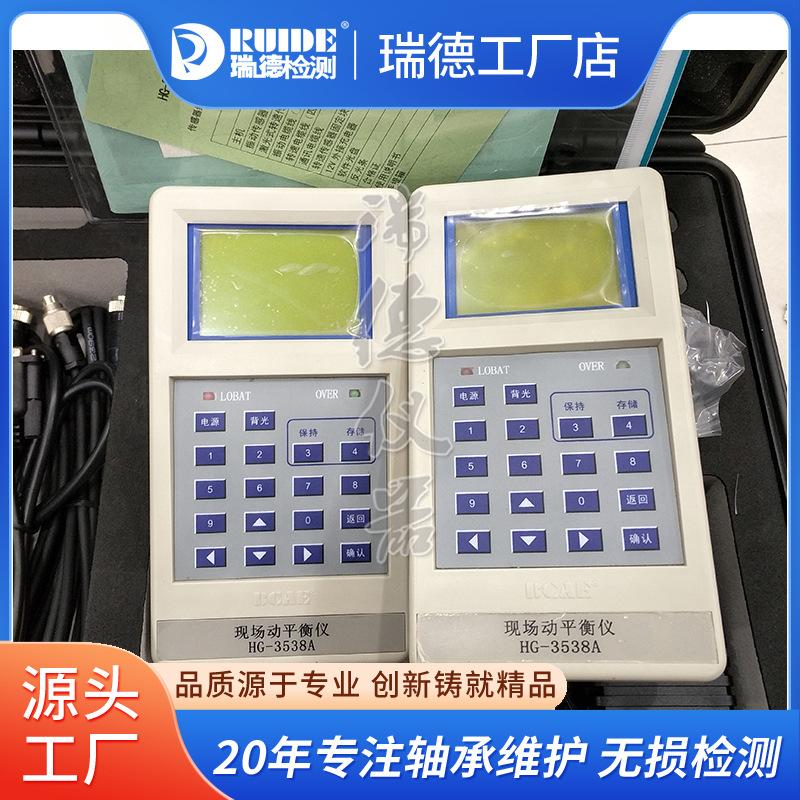

Instrumento de balanceamento dinâmico de campo portátil multifuncional HG-3538B/A medição de estado de vibração de canal único duplo

Guia do usuário do instrumento de balanceamento dinâmico de campo HG-3538A/B

O desequilíbrio do rotor é uma das fontes mais comuns de vibração anormal em máquinas rotativas e é uma questão importante a ser considerada no projeto, fabricação, comissionamento e manutenção da máquina.

O desequilíbrio do rotor é causado pela distribuição desigual da massa do rotor. Quando o rotor gira, a massa desbalanceada gera força centrífuga, que gira com a rotação da massa desbalanceada, causando vibração. Ajustar a distribuição de massa do rotor para eliminar a vibração causada pelo desequilíbrio do rotor durante a rotação e atingir o equilíbrio dinâmico é chamado de "balanceamento dinâmico". O balanceamento dinâmico pode evitar sobrecarga do rolamento e fratura por fadiga, estendendo assim a vida útil da máquina.

Desempenho do produto e composição do sistema

• Desempenho
  1. vibração

(1) Banda de frequência de vibração efetiva: 5Hz -1KHz

(2) Parâmetros de estado de vibração medidos:

①Valor efetivo do sinal de velocidade (Vrms)

② Valor pico a pico do sinal de deslocamento (Dp-p)

③(1/2)X, 1X, 2X, 3X espectro de amplitude do sinal de velocidade no ponto de conversão de frequência

④(1/2)X, 1X, 2X, 3X espectro de amplitude do sinal de deslocamento no ponto de conversão de frequência

(3) Precisão de medição: ±5%±2 dígitos

(4) Faixa de exibição de medição do estado de vibração:

①Sinal de velocidade: 0,01-204,69 mm/s

②Sinal de deslocamento: 0,1-2046,9 µm

2. Velocidade

(1) Faixa de medição: 300-20000rpm

(2) Precisão de medição: ±0,2%±1 dígito

3. Volume: HG-3538A 185×100×45(mm)

HG-3538B 185×100×45(mm)

4. Peso do host: HG-3538A 630g

HG-3538B 630g

5. Ambiente de trabalho: temperatura 0ºC--50ºC, umidade abaixo de 90% UR

dois,características do produto

1. Análise de falhas

Por meio da medição do parâmetro de estado de vibração e da análise da amplitude do ponto de duplicação de frequência deste instrumento, é possível diagnosticar se o desequilíbrio é a causa raiz da falha do equipamento detectado.

2. Equilíbrio dinâmico

Este instrumento pode ser balanceado dinamicamente usando os dois métodos a seguir:

① Método de peso de teste

② Método do coeficiente de influência

Entre eles, o coeficiente de influência exigido pelo método do coeficiente de influência pode ser inserido manualmente ou baixado do PC host.

3. Memória de progresso

Ao usar este instrumento para balanceamento, o operador pode desligar ou sair da operação de balanceamento dinâmico em qualquer progresso. Desde que o mesmo método de balanceamento dinâmico seja usado a cada vez para entrar novamente na operação de balanceamento dinâmico, o instrumento pode restaurar automaticamente para a posição de progresso do balanceamento dinâmico do rotor de endereço correspondente quando foi desligado ou saiu da última vez, sem ter que começar do primeiro progresso.

4. Armazenamento de dados

O espaço de armazenamento deste instrumento pode ser repetidamente sobrescrito e não requer uma função especial de exclusão. Um máximo de 100 (0 a 99) conjuntos de dados de balanço podem ser salvos, e os dados podem ser salvos por vários anos.

5. Decomposição vetorial

Devido à estrutura do rotor, pode não ser possível colocar a massa de correção na posição indicada pela solução de balanceamento dinâmico. Este instrumento pode ser usado para decompor vetorialmente a massa de correção de acordo com os requisitos reais, e a massa de correção decomposta pode ser colocada em sua posição correspondente.

6. Reprodução de dados

Os usuários podem visualizar cada conjunto de dados de balanceamento dinâmico armazenados a qualquer momento por meio da função de reprodução de dados.

7. Comunicação de dados

Este instrumento pode ser conectado à interface de comunicação serial RS-232 do PC host por meio da linha de comunicação dedicada fornecida pelo instrumento para transmissão de dados.

(1) Envio de dados

Os dados de balanceamento concluídos podem ser transmitidos ao PC host a qualquer momento como dados do histórico do equipamento.

Os dados podem ser gerenciados uniformemente e um relatório de saldo pode ser impresso com base neles.

(2) Aceitação de dados

Este instrumento pode aceitar os coeficientes do sistema do dispositivo baixados do PC host para que

Utilize o método do coeficiente de influência para balancear dinamicamente o equipamento.
