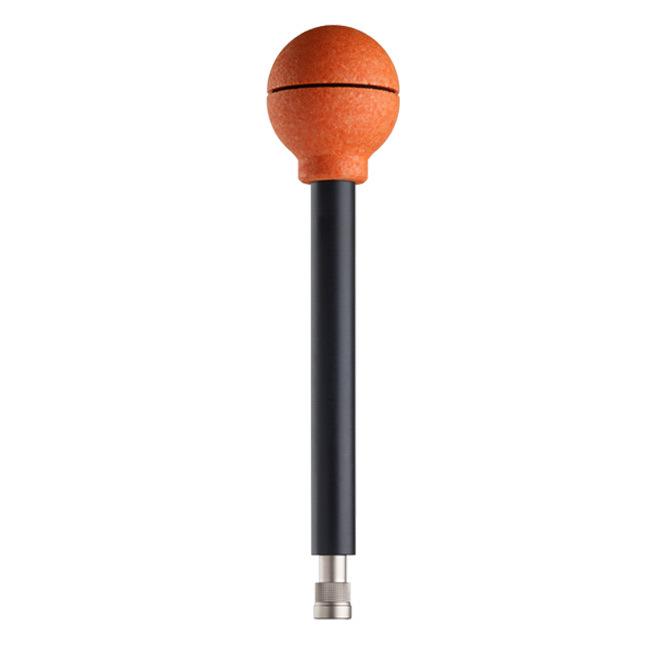

WPF60 Sondas de campo 1 MHz – 60 GHz
aplicação principal
-
telecomunicações:
- Redes de telecomunicações sem fio: IEC 62232, EN 50600, EN 50601
- Compatível: IEC 62577, EN 50475, EN 50476, EN 50496, EN 50554
- Dispositivo de satélite
- Avaliação do local de trabalho: EN 50499
- Avaliação de trabalhadores com AIMDs: EN 50527-1
- Avaliação da exposição humana: EN 50413
- Pesquisa/Laboratório
- Secagem por micro-ondas
- Detecção de vazamento
- radar
Parâmetros técnicos
| modelo | WPF60 |
|
Alcance de frequência |
1 MHz - 60 GHz |
|
Categoria do sensor |
Isotrópico RMS Tecnologia de Diodo |
|
Categoria de resposta de frequência |
Resposta plana |
|
Faixa de medição |
1 – 1000 V/m (corrente contínua) 1 – 55 V/m (RMS) |
|
Faixa Dinâmica |
60dB |
|
Sensibilidade |
1 V/m |
|
Resposta de frequência (*) |
± 2 dB (2 MHz – 17 GHz) ± 3 dB (17 GHz – 40 GHz) ± 6 dB (40 GHz – 60 GHz) - 3 dB a 1 MHz |
|
linearidade |
± 2 dB (1 – 2 V/m) ± 1 dB (2 – 250 V/m) |
|
Desvio Isotrópico |
± 1,1 dB (< 12 GHz) Valor típico: ± 2,2 dB (12 GHz – 60 GHz) |
|
Nível de dano (CW) |
1200 V/m |
|
calibração |
Norma ISO 17025 Reconhecimento (ILAC) |
|
Período de calibração |
24 Mês (sugestão) |
|
faixa de temperatura |
- 20 ºC para 50 ºC |
|
Resposta de temperatura |
+ 0,1/ - 1 dB (@ 20 ºC) |
|
Tamanho da sonda |
28,4 cm x 6 cm Ø |
|
peso |
95 g |
|
Decadência 50/60Hz |
> 40 dB |
