Escáner de barras integrado JC-GS71

uno,Descripción del Producto

El escáner de varilla de acero integrado JC-GS71 se utiliza principalmente para probar la posición de las varillas de acero dentro de las estructuras de hormigón, el espesor de la capa protectora, el espaciamiento entre las varillas de acero y el diámetro de las varillas de acero. También puede dibujar con precisión el mapa de distribución de toda la armadura y proporcionar rápidamente datos de detección de alta precisión. La unidad principal y el sensor están integrados en una sola estructura, lo cual es conveniente y rápido para transportar y operar en el sitio. El diseño de estructura multicapa es más rápido, más preciso y tiene mayor resolución.

Ámbito de aplicación:

◆Detección de la posición, distribución y dirección de barras de acero, espesor de la capa protectora y diámetro de las barras de acero en ingeniería de estructuras de hormigón;

◆Inspección de aceptación de la calidad de construcción de estructuras de hormigón de edificios;

◆Inspección de barras de acero en estructuras como puentes y túneles;

◆Evaluar la seguridad y durabilidad de las estructuras en construcción;

◆Pruebe la cantidad de refuerzo al evaluar y renovar estructuras antiguas.

Según la norma:

◆《Código para la Aceptación de la Calidad de la Construcción de Ingeniería de Estructuras de Concreto》GB50204-2015

◆《Norma Técnica para Pruebas in situ de Estructuras de Concreto》GBT50784-2013

◆ Especificación Técnica para Pruebas de Barras de Acero en Concreto JGJ/T152-2008

◆ "Estándar Técnico para Pruebas de Estructuras de Edificios" GB/T50344-2004

◆《Especificación Técnica para Prueba de Espesor de la Capa Protectora de la Barra de Acero y Diámetro de la Barra de Acero por Método de Inducción Electromagnética》DB11/T365-2006

◆《Especificaciones de Medición y Calibración para Instrumentos de Medición del Espesor de la Capa Protectora de la Barra de Acero e Instrumentos de Medición del Espesor de la Losa de Piso》JJF1224-2009

Característica especial:

◆Cada modo de detección es intuitivo y preciso, mostrando con precisión la posición, el espaciamiento y el espesor de la capa protectora de las barras de acero en la misma pantalla;

◆ La medición de punto único, el escaneo de cuadrícula, el escaneo de forma de onda y el escaneo de perfil se realizan completamente. Durante el proceso de medición, puede pasar las páginas hacia adelante y hacia atrás para ver datos y gráficos, y volver y eliminar datos de prueba incorrectos en cualquier momento, lo cual es conveniente para las pruebas in situ;

◆El modo de detección JGJ realiza 1-6 pruebas repetidas en una sola barra de acero y calcula automáticamente el valor promedio;

◆El escaneo de cuadrícula puede realizar completamente el cambio arbitrario del eje X y el eje Y (es decir, las direcciones de los ejes de coordenadas vertical y horizontal) durante el proceso de prueba sin afectar los datos de la prueba;

◆Después de cambiar aleatoriamente, los datos y el diagrama de distribución de barras de acero continuarán automáticamente la información anterior para la prueba, mejorando así la flexibilidad de la prueba en sitio.

◆Adopte agarre con una mano, diseño de operación y posicionamiento de cuatro ruedas, equipado con neumáticos resistentes al desgaste de alta resistencia para proteger el instrumento del desgaste.

◆Almacena automáticamente los valores de calibración para lograr una medición rápida y ahorrar el engorroso procedimiento de calibración antes de cada prueba.

dos,Parámetros técnicos:

modelo	JC--GS71
Rango aplicable de espesor de capa protectora (mm)	6～50
Rango de prueba (mm)	Primer rango: 1~90; segundo rango: 5~185
Error máximo permisible del espesor de la capa protectora (mm)	±1	1～70
	±2	60～100
	±4	80～180
Rango aplicable de medición de diámetro (mm)	6～50
Error máximo de medición de diámetro (especificaciones)	±1
Modo de escaneo	Modo de espesor, modo de rejilla, modo de perfil, modo de onda, Pruebas JGJ
Rango de escaneo	Sin fronteras
Pruebas JGJ	Realice 1-6 mediciones en un solo punto y calcule automáticamente el valor promedio
Modo de transferencia de datos	USB
Resolución de pantalla	Pantalla LCD a color de alta resolución de 2.8 pulgadas (320×240 píxeles)
Fuente de alimentación	Batería de litio de alta capacidad incorporada
Establecer hora de apagado	5m、10m、15m、30m、60m、90m
Con corrección de errores	Rango de corrección de error: -3.0~+3.0 (es decir, ±0.5, ±1.0, ±1.5, ±2.0, ±2.5, ±3.0)
Modo clave	Teclado de silicona
Temperatura de funcionamiento	-10℃～+42℃
Volumen (mm)	219×92×106
Peso (kg)	0,6 kilogramos

tres,característica principal

◆Pantalla LCD a color de alta resolución de 2.8 pulgadas (320×240 píxeles), los datos de detección se pueden ver claramente en cualquier situación en interiores o exteriores;

◆Diseño de estructura de bobina múltiple, velocidad más rápida, mayor precisión y resolución más fuerte;

◆Usando el modo USB para la transmisión de datos y la carga, los datos almacenados se pueden cargar rápidamente a la computadora mediante un cable USB;

◆Equipado con batería de litio incorporada de gran capacidad, el consumo de energía de diseño es bajo, y el tiempo normal en espera es de aproximadamente 16 horas cuando la batería está completamente cargada;

◆El modo de gestión de datos tiene funciones como almacenamiento, visualización y eliminación de datos, que pueden almacenar alrededor de 200,000 datos de puntos de medición de barras de acero;

◆Utilice la capacidad de resolución de refuerzo ultradensa para resolver el problema del juicio de refuerzo omitido;

◆Se puede configurar con bloques de prueba de calibración estándar profesionales y de diseño único;

◆El host y la bobina sensora están integrados en un diseño único, que es pequeño en tamaño, ligero y fácil de transportar;

◆Juicio en tiempo real de la posición media de las barras de acero adyacentes, con luces indicadoras para recordarle, y evitar las barras de acero circundantes, facilitando la perforación y el corte;

◆El forro protector de la caja del instrumento adopta ranuras guía escalonadas y cilíndricas pioneras a nivel nacional para facilitar la colocación del instrumento.

◆Equipado con software de detección de barras de acero, es conveniente para el análisis profesional de datos, el procesamiento de datos y la generación de informes completos en PC.

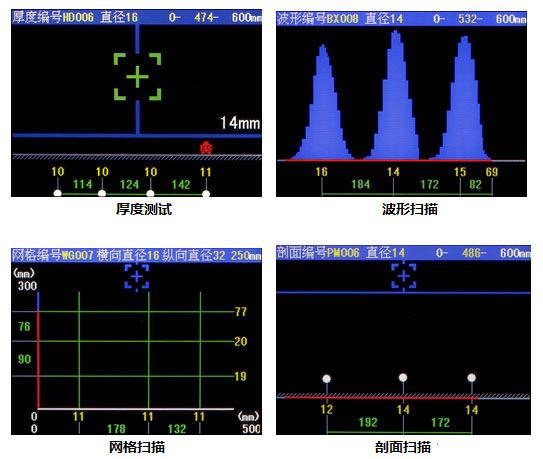

IV. Interfaz del instrumento

Cinco: Configuración estándar

número de serie	nombre	unidad	cantidad	Observación
1	Anfitrión	torre	1	Todo en uno
2	cargador	individuo	1	/
3	Cable de datos USB	raíz	1	/
4	CD de software	abierto	1	/
5	Caja de instrumentos	individuo	1	/
6	crayón	raíz	1	/
7	manual	Libro	2	/
8	Certificación de productos	abierto	1	/
9	tarjeta de garantía	abierto	1	/
10	Lista de embalaje	abierto	1	/
11	bloque estándar	colocar	1	Accesorios opcionales
