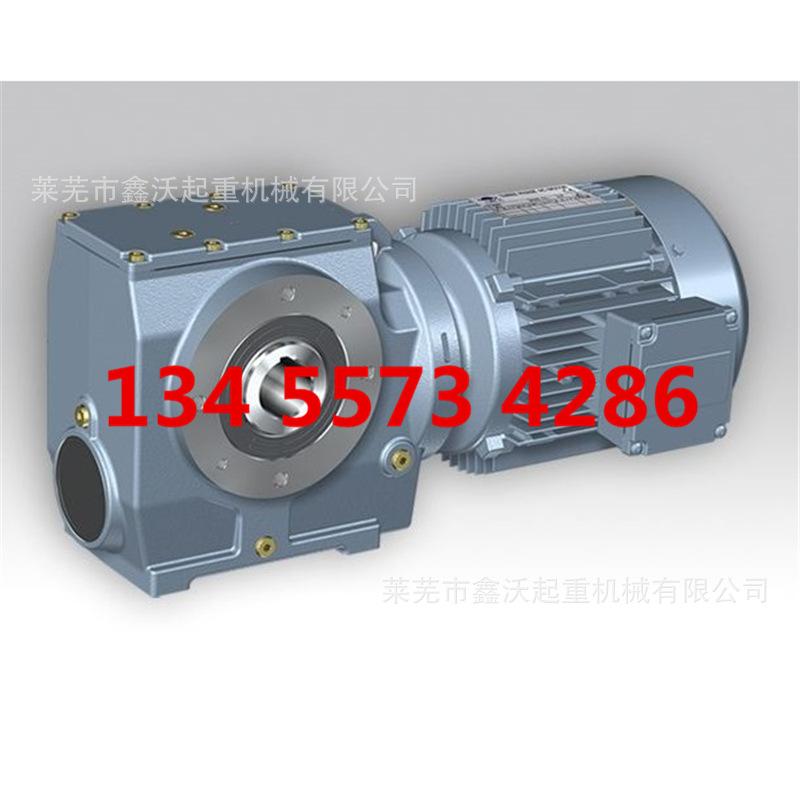

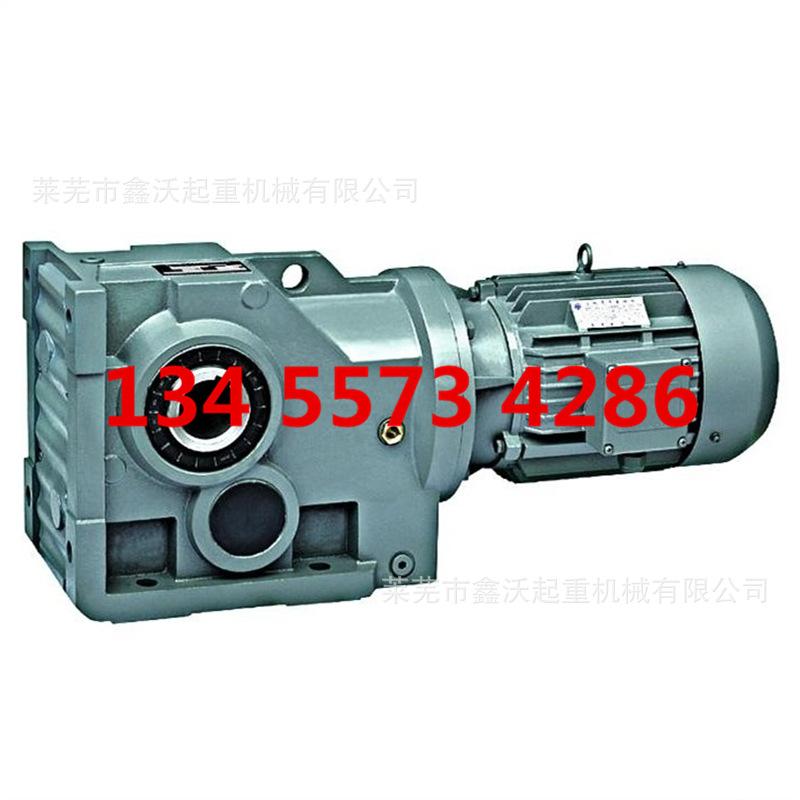

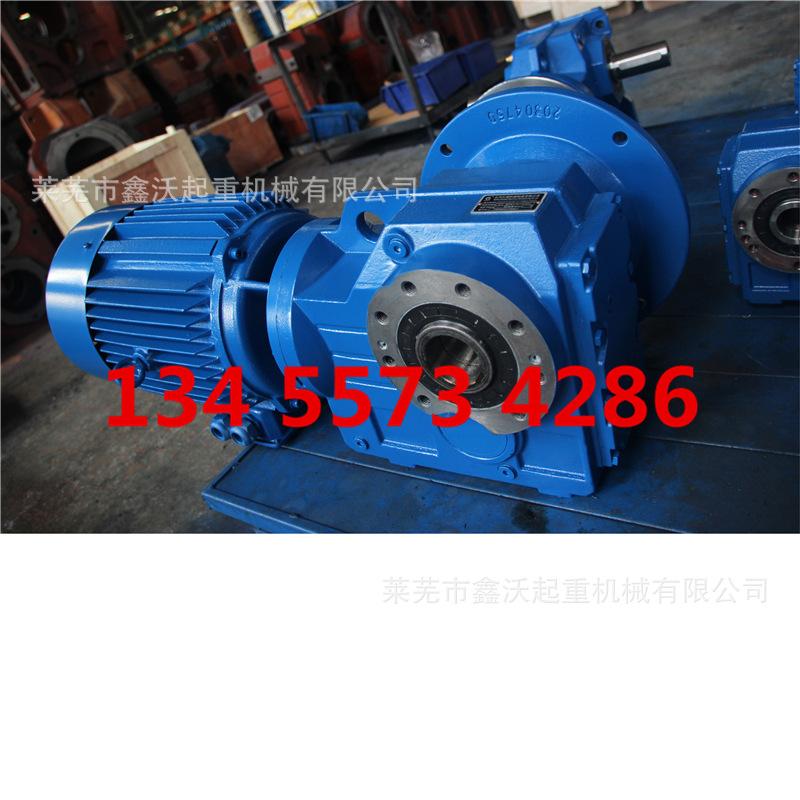

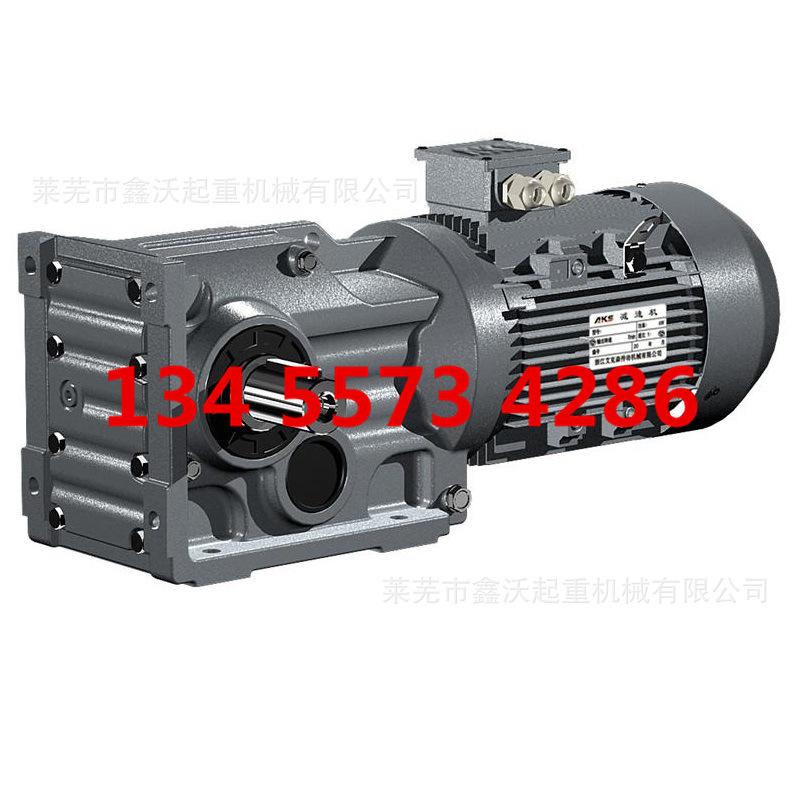

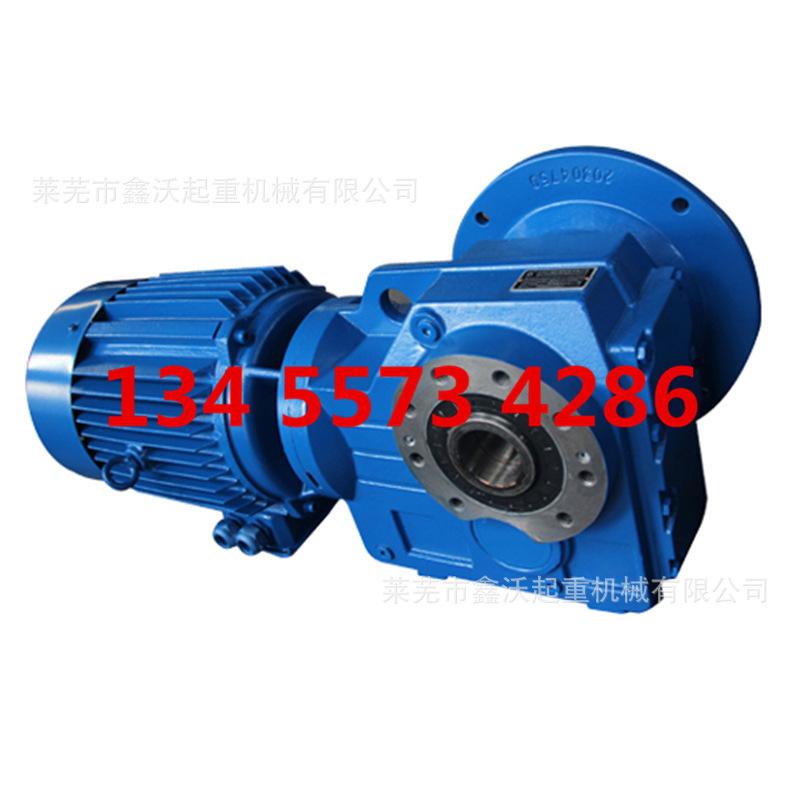

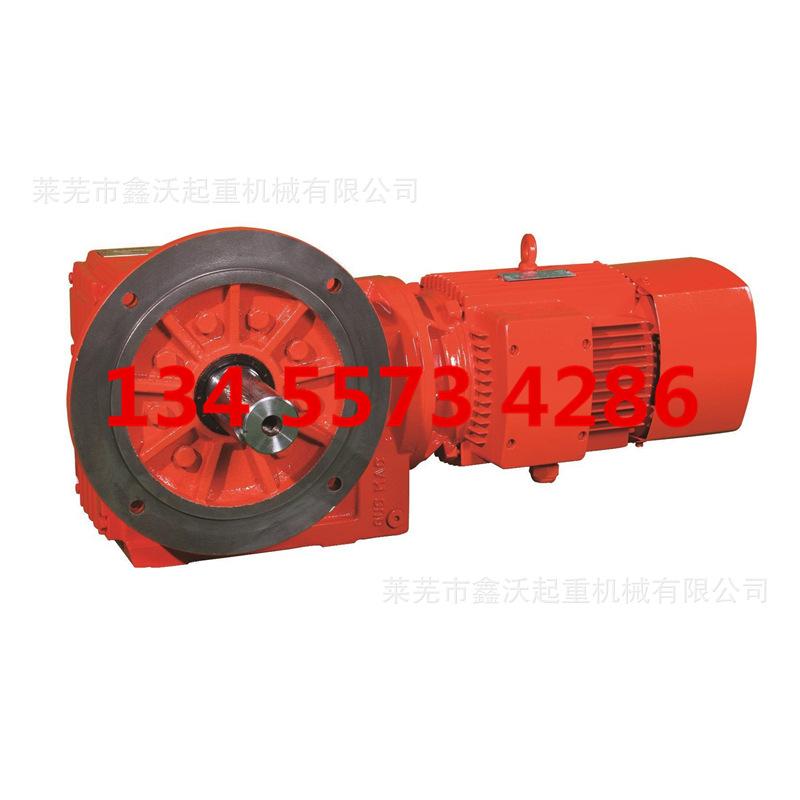

Redutor de engrenagem cônica helicoidal KAT redutor de engrenagem cônica helicoidal Elevação do redutor da série KAT

Redutor de engrenagem cônica espiral K
Descrição do produto:
1. O redutor de engrenagem cônica espiral série K tem baixa vibração, baixo ruído e alta economia de energia.
2. O redutor K é fabricado de acordo com os requisitos técnicos e possui alto conteúdo tecnológico.
3. Use material de aço de seção, caixa de ferro fundido rígida e a superfície da engrenagem é submetida a tratamento térmico de alta frequência.
4. Baixo consumo de energia, desempenho superior, eficiência do redutor de até mais de 95%
5. Economize espaço, confiável e durável, alta capacidade de sobrecarga, a potência pode chegar a mais de 200 kW.
6. Após o processamento, os redutores que formam a engrenagem helicoidal, a engrenagem cônica e o conjunto de transmissão da engrenagem cônica são equipados com vários tipos de motores para formar a mecatrônica, o que garante totalmente as características de qualidade do produto.

Estrutura do redutor de engrenagem cônica K:
Extensão do eixo K, instalação do pé Conexão montada no eixo KA
Tipo de extensão de eixo KF, instalação de flange Tipo de montagem em eixo KAF, instalação de flange
S- indica entrada do eixo

Modelo do redutor:
K37, K47, K57, K67, K77, K87, K97, K107, K127, K157, K167
KF37,KF47,KF57,KF67,KF77,KF87,KF97,KF107,KF127,KF157
KA37, KA47, KA57, KA67, KA77, KA87, KA97, KA107, KA127, KA157
KAF37, KAF47, KAF57, KAF67, KAF77, KAF87, KAF97, KAF107, KAF127, KAF157
KAT37,KAT47,KAT57,KAT67,KAT77,KAT87,KAT97,KAT107,KAT127,KAT157
KAZ37,KAZ47,KAZ57,KAZ67,KAZ77,KAZ87,KAZ97,KAZ107,KAZ127,KAZ157,KAZ167,KAZ187
KAB37, KAB47, KAB57, KAB67, KAB77, KAB87, KAB97, KAB107, KAB127, KAB157, KAB167, KAB187

Parâmetros técnicos:
Potência: 0,18 kW ～ 200 kW
Torque: 10N·m～58500N·m
Velocidade de saída: 0,08～263r/min

O modelo de redutor de engrenagem cônica espiral K indica:
Modelo de redutor de engrenagem cônica espiral K

Parâmetros de seleção e dimensões de instalação:
1. Guia de seleção de redutores da série K

Características de desempenho

Redutor de engrenagem endurecida de engrenagem helicoidal série R, redutor de engrenagem cônica espiral série K, redutor de engrenagem helicoidal de eixo paralelo série F, redutor de engrenagem helicoidal-sem-fim série S, engrenagem cônica espiral série Z
O redutor tem as características de tamanho pequeno e grande transmissão de torque.
Projetado e fabricado com base em um sistema de combinação modular, ele possui uma ampla gama de combinações de motores, formas de instalação e soluções estruturais, com relações de transmissão finamente graduadas para atender a diferentes condições operacionais e atingir a mecatrônica.
As quatro séries de redutores, R, K, F e S, adotam o princípio de design modular de estrutura unitária, o que reduz bastante os tipos de peças e estoque, além de encurtar bastante o ciclo de entrega.
Alta eficiência de transmissão, baixo consumo de energia e desempenho superior.
Caixa de ferro fundido de alta rigidez com nervuras; engrenagens temperadas são feitas de aço de liga, a superfície é cementada e temperada, e os dentes são finamente retificados, com transmissão suave, baixo ruído, grande capacidade de carga, baixo aumento de temperatura e longa vida útil.
Método de seleção

Antes de selecionar um modelo de máquina de acordo com a tabela de parâmetros de seleção, você deve primeiro entender as características de carga e as condições de trabalho de acordo com (Figura 1).
Seleção das séries R, K, F, S: De acordo com as horas de trabalho diárias e o número de partidas por hora, determine o coeficiente de trabalho apropriado fB de acordo com (Figura 1) para que o coeficiente de serviço fB na tabela de seleção seja maior que o coeficiente de trabalho fBn, caso contrário, a máquina não poderá manter sua vida útil normal.
Seleção da série S: O coeficiente de trabalho total f∑ depende das horas de trabalho diárias, do coeficiente de trabalho fBn do número de partidas por hora (Figura 1) e do coeficiente de trabalho fB1 da mudança de temperatura ambiente (Figura 2). A relação é f∑ =fBn × fB1, de modo que o coeficiente de serviço fB>f∑ na tabela de seleção.
Determine as especificações necessárias do motor com base no modelo de máquina selecionado, torque de carga, relação de transmissão e velocidade de saída.
Se os redutores de engrenagem cônica espiral das séries K e T suportarem apenas cargas unidirecionais, é melhor indicar a direção de rotação (da extremidade de saída), o que é útil para melhorar a condição de estresse da engrenagem cônica espiral.
Nossa empresa pode aceitar pedidos de produtos com especificações especiais e pode fornecer serviços de design para clientes.

2. Tabela de referência de propriedades de uso e carga

Correspondência entre o número de partidas equivalentes do motor e o número de vezes de partida elétrica e partida

Correspondência entre o número de partidas equivalentes do motor e o número de vezes de partida elétrica e partida

Nota: I—carga estável; II—carga média; III—carga de grande impacto; *—selecionado com base em trabalho de 24 horas por dia
Redutor de engrenagem cônica espiral K - causas de falhas da máquina e solução de problemas

Categoria de Produto:
Redutor de engrenagem cônica espiral série K →
Método de instalação:
Pode ser instalado com pé, flange ou eixo oco, pode ser equipado com vários motores ou eixos duplos
Parâmetros técnicos:
1. Potência: 0,12 kW ～ 200 kW 2. Torque: 10 N·m ～ 58500 N·m 3. Velocidade de saída: 0,08 ～ 263 r/min
informação do produto:
Características do redutor de engrenagens cônicas helicoidais da série K:
Os redutores da série K são fabricados de acordo com os requisitos técnicos. Eles têm alto conteúdo tecnológico, economizam espaço, são confiáveis e duráveis, têm alta capacidade de sobrecarga, potência de até 200 kW, baixo consumo de energia, desempenho superior, eficiência do redutor de até 95%, baixa vibração, baixo ruído, alta economia de energia e são feitos de materiais de aço forjado e carcaça de ferro rígido. A superfície da engrenagem é cementada e temperada na fábrica. Após o processamento, os redutores que consistem em engrenagens helicoidais, engrenagens cônicas e conjuntos de transmissão de engrenagens cônicas são combinados com vários tipos de motores para formar mecatrônica, o que garante totalmente as características de qualidade do produto.

Código e formulário de conexão
Instalação do pé K, conexão de extensão do eixo Conexão montada no eixo KA, suporte do pé
Instalação de flange KF, conexão de extensão de eixo Instalação de flange KAF, conexão montada em eixo

Tabela de parâmetros de seleção do redutor da série K
Potência Modelo Saída Faixa de Velocidade Faixa de Torque de Saída
KW Modelo r/min Nm
0,18 K37 12～166 139～10
K47 10～16 172～111
K67 9.1～12 189～141
0,25 K37 12～204 195～12
K47 9,9～15 240～156
K67 9～13 265～189
0,37 K37 16～257 215～14
K47 10～22 340～162
K67 9,5～18 370～196
K77 7,2～9 490～395
0,55 K37 23～254 225～21
K47 13～30 405～178
K67 11～18 475～295
K77 8,8～14 595～375
0,75 K37 31～257 230～28
K47 18～44 390～162
K67 11～24 640～295
K77 9～14 800～505
K87 7～9,4 1020～765
1.1 K37 47～261 225～40
K47 25～72 425～147
K67 13～36 810～290
K77 10～19 1020～555
K87 8～12 1310～870
K97 7,9～10 1320～1050
1,5 K37 60～263 235～55
K47 36～120 400～120
K67 18～59 775～245
K77 10～35 1370～405
K87 8.1～16 1770～880
K97 8～11 1790～1260
2.2 K37 107～261 196～81
K47 54～154 390～137
K67 24～192 806～109
K77 12～55 1700～385
K87 9,5～22 2210～950
K97 7,9～14 2640～1450
3 K37 157～261 182～110
K47 72～213 400～135
K67 36～145 785～198
K77 18～45 1600～630
K87 9,5～38 3010～745
K97 7,9～25 3600～1160
K107 9,8～12 2940～2490
4 K67 47～195 810～196
Potência Modelo Saída Faixa de Velocidade Faixa de Torque de Saída
KW Modelo r/min Nm
4 K77 22～70 1740～545
K87 12～39 3120～980
K97 9,3～20 4120～1900
K107 9,9～19 3860～1970
5,5 K67 60～196 880～265
K77 32～132 1660～400
K87 17～51 3170～1020
K97 12～30 4550～1760
K107 10～17 5270～3030
7,5 K77 46～198 1550～365
K87 23～99 3160～725
K97 15～42 4850～1710
K107 10～39 7190～1850
K127 9,8～20 7320～3550
11 K77 62～199 1680～530
K87 33～200 3210～525
K97 20～64 5150～1630
K107 13～39 8200～2700
K127 11～20 9930～5180
K157 9,6～16 11000～6690
15 K87 47～202 3080～705
K97 30～88 4700～1620
K107 16～50 8920～2840
K127 11～31 13400～4690
K157 9,7～18 14800～7820
18,5 K87 59～203 3000～870
K97 35～122 5050～1450
K107 20～169 8840～1050
K127 13～53 13300～3340
K157 12～39 14800～4580
22 K87 75～203 2790～1030
K97 48～168 4420～1250
K107 26～169 8200～1250
K127 16～69 12900～3030
K157 12～39 17600～5450
30 K97 59～169 4820～1700
K107 35～169 8250～1690
K127 21～62 13800～4660
K157 15～61 19500～4670
37 K107 40～169 8890～2090
K127 27～169 13000～2090
K157 16～47 22000～7520
45 K107 51～169 8480～2540
K127 31～169 14000～2540
K157 21～80 20600～5370

Tabela de parâmetros de seleção do redutor da série K
Potência Modelo Saída Faixa de Velocidade Faixa de Torque de Saída
KW Modelo r/min Nm
55 K127 37～170 14300～3090
K157 24～117 21700～4510
75 K127 53～171 13400～4200
K157 39～117 18400～6120
Potência Modelo Saída Faixa de Velocidade Faixa de Torque de Saída
KW Modelo r/min Nm
90 K127 62～171 13900～5040
K157 39～117 22100～7350
110 K157 62~117 16900~8950
200 K157 100~117 19200~16300

Redutor K
O redutor K tem as vantagens de alta precisão, alta eficiência, classificação fina da taxa de transmissão, ampla faixa, grande torque de transmissão, desempenho confiável, baixo ruído, instalação flexível, fácil uso e manutenção, etc. É amplamente utilizado em várias transmissões de ângulo reto de baixa velocidade e alto torque e é uma parte básica universal da transmissão mecânica.
Nome chinês K redutor Nome estrangeiro K redutor Tipo Dispositivo de transmissão de redução de ângulo reto Características Pequena vibração, baixo ruído, alta economia de energia
O dispositivo é projetado de acordo com a otimização padrão, com as vantagens de alta precisão, alta eficiência, classificação fina da taxa de transmissão, ampla faixa, grande torque de transmissão, desempenho confiável, baixo ruído, instalação flexível, fácil uso e manutenção, etc. É amplamente utilizado em várias transmissões de ângulo reto de baixa velocidade e alto torque e é uma parte básica universal da transmissão mecânica.
Descrição do produto:
1. O redutor de engrenagem cônica espiral K é fabricado de acordo com os requisitos técnicos e possui alto conteúdo tecnológico.
2. Economize espaço, confiável e durável, alta capacidade de sobrecarga, a potência pode chegar a mais de 200KW.
3. Baixo consumo de energia, desempenho superior e eficiência do motor de redução superior a 95%.
4. Pequena vibração, baixo ruído e alta economia de energia.
5. Use material de aço de seção, caixa de ferro fundido rígida e a superfície da engrenagem é submetida a tratamento térmico de alta frequência.
6. Após o processamento, os redutores que formam a engrenagem helicoidal, a engrenagem cônica e o conjunto de transmissão da engrenagem cônica são equipados com vários tipos de motores para formar a mecatrônica, o que garante totalmente as características de qualidade do produto.
Modelo do redutor: K37, K47, K57, K67, K77, K87, K97, K107, K127, K157, K167, K187
Exemplo de modelo: KF47-Y0.75-4P-42.40-M1-0°K: Redutor de engrenagem cônica espiral de código de série
F: Instalação do flange do eixo 47: Modelo da máquina Y: Motor assíncrono CA trifásico
0,75: Potência do motor 3kw4P: Nível do motor 42,40: Relação de transmissão
M1: Modo de instalação 0°: Posição da caixa de junção (0°-270°)

Série K

Motor redutor de engrenagens cônicas helicoidais

Tamanho pequeno, transmissão de alto torque

Os motores redutores de engrenagens cônicas helicoidais da série K são projetados e fabricados em uma base modular. Eles têm uma ampla gama de combinações de motores, formas de instalação e soluções estruturais, com classificação fina de taxa de transmissão para atender a diferentes condições operacionais e atingir a mecatrônica.

Torque de saída nominal

200...50000Nm

Potência nominal (n1=1400min)

0,12...200 kW

Taxa de redução

5,36...179,86(imax:17550)

Tipo de saída

Saída do eixo tipo pé e saída do furo
Saída do eixo do flange e saída do furo
Instalação de disco de travamento sem chave
Mangas cônicas para combinar com mais diâmetros de eixo
Eixo oco estriado DIN5480
Tipo de entrada

Interface do motor de entrada de furo IEC e entrada de eixo (meio acoplamento)
Interface do servo motor
Eixos de entrada sólidos série métrica e imperial
Principais opções de redutor

Braço de torque
Combinação de séries multiestágios
Válvula anti-retorno
Motores e modelos aplicáveis

Motores de velocidade única e dupla série Y, padrão IEC e grau IE2
Motores assíncronos trifásicos de frenagem e frequência variável série YVP, YVPEJ, YEJ, YDEJ
Motores assíncronos trifásicos série YZP, YZPEJ, YZRE para metalurgia e elevação
Motor assíncrono trifásico à prova de explosão série YB, YBEJ, YBPT, YFB
Motor de rolo série YGa, YGb
Motores síncronos, motores CC, servo motores
Principais opções de motor

Termistores e interruptores térmicos
Ventilador de refrigeração alimentado de forma independente e freio de desligamento e freio de ligação
Codificadores rotativos de saída de coletor aberto, saída de tensão, saída complementar e saída de driver de linha
Redutor série K
Pinyin redutor da série K: K xi lie jian su ji
Redutor série K

1. Visão geral do produto redutor da série K:
1. Os redutores da série K são fabricados de acordo com os requisitos técnicos e possuem alto conteúdo tecnológico.
2. Economize espaço, confiável e durável, alta capacidade de sobrecarga, a potência pode chegar a mais de 200KW.
3. Baixo consumo de energia, desempenho superior e eficiência do redutor superior a 95%.
4. O redutor de engrenagem cônica espiral K tem baixa vibração, baixo ruído e alta economia de energia.
5. Use material de aço segmentado, corpo de caixa de ferro fundido rígido e a superfície da engrenagem foi submetida a tratamento térmico de alta frequência.
6. Após o processamento, os redutores que formam a engrenagem helicoidal, engrenagem cônica e conjunto de transmissão de engrenagem cônica são equipados com vários tipos de motores para formar mecatrônica, o que garante totalmente as características de qualidade dos produtos do motor redutor. Entender o princípio do redutor desempenha um papel fundamental no uso, manutenção e seleção do redutor.

2. Instalação, uso e manutenção do redutor de engrenagens da série K

3. Parâmetros técnicos do redutor da série K:
Potência: 0,18 kW ～ 200 kW
Torque: 10N·m～58500N·m
Velocidade de saída: 0,08～263r/min

4. Estrutura do redutor da série K:
Extensão do eixo K, instalação do pé Conexão montada no eixo KA
Tipo de extensão de eixo KF, instalação de flange Tipo de montagem em eixo KAF, instalação de flange
S- indica entrada do eixo
A combinação dos modelos K..R.. pode formar uma grande relação de transmissão. O redutor K também pode ser combinado com o redutor da série R da mesma série.

5. Parâmetros comuns do motor para redutores da série K:
O motor é um motor assíncrono trifásico de isolamento classe F, proteção IP54, 380 V, 50 Hz, adequado para operação em temperatura ambiente de -10 ℃ a +40 ℃ e altitude de 1000 m. Se as condições acima forem excedidas, entre em contato com o fabricante do redutor.

6. Diagrama de direção e flange do eixo de saída do redutor da série K

VII. Potência de entrada, faixa de relação de transmissão e torque permitido do redutor da série K:

8. Peso do redutor da série K:

10. Desenho de montagem da estrutura interna do redutor da série K
11. Forma de instalação e localização da caixa de terminais do redutor da série K
12. Dimensões do redutor da série K
13. Dimensões do redutor da série KF
14. Dimensões do redutor da série KA
15. Dimensões do redutor da série KAF
16. Dimensões dos redutores da série KAT
17. Dimensões do redutor da série KS
18. Desenhos dimensionais do redutor K167, redutor KA167 e redutor KS167
19. Desenhos dimensionais do redutor K187, redutor KA187 e redutor KS187

Informações sobre o produto redutor da série K
KAB187R107 KAB167R107 KAB157R107 KAB187R97 KAB167R97 KAB157R97
KAB127R87 KAF187R107 KAF167R107 KAF157R107 KAF187R97 KAF167R97
KAF157R97 KAF127R87 KF187R107 KF167R107 KF157R107 KF187R97
KF167R97 KF157R97 KF127R87 KA187R107 KA167R107 KA157R107
KA187R97 KA167R97 KA157R97 KA127R87 K187R107 K167R107
K157R107 K187R97 K167R97 K157R97 K127R87 KAZ187R107
KAZ167R107 KAZ157R107 KAZ187R97 KAZ167R97 KAZ157R97 KAZ127R87
KAB127R87 KAB107R77 KAB97R57 KAB87R57 KAB77R37 KAB67R37
KAB57R37 KAB47R37 KAB37R17 KABS157 KABS127 KABS107
KABS97 KABS87 KABS77 KABS67 KABS57 KABS47
KABS37 KF127R87 KF107R77 KF97R57 KF87R57 KF77R37
KF67R37 KF57R37 KF47R37 KF37R17 KFS157 KFS127
KFS107 KFS97 KFS87 KFS77 KFS67 KFS57
KFS47 KFS37 KA127R87 KA107R77 KA97R57 KA87R57
KA77R37 KA67R37 KA57R37 KA47R37 KA37R17 KAS157
KAS127 KAS107 KAS97 KAS87 KAS77 KAS67
KAS57 KAS47 KAS37 KAZ127R87 KAZ107R77 KAZ97R57
KAZ77R57 KAZ77R37 KAZ67R37 KAZ57R37 KAZ47R37 KAZ37R17
KAZS157 KAZS127 KAZS107 KAZS97 KAZS87 KAZS77
KAZS67 KAZS57 KAZS47 KAZS37 K127R87 K107R77
K97R57 K77R57 K77R37 K67R37 K57R37 K47R37
K37R17 KS157 KS127 KS107 KS97 KS87
KS77 KS67 KS57 KS47 KS37 KAF127R87
KAF107R77 KAF97R57 KAF77R57 KAF77R37 KAF67R37 KAF57R37
KAF47R37 KAF37R17 KAFS157 KAFS127 KAFS107 KAFS97
KAFS87 KAFS77 KAFS67 KAFS57 KAFS47 KAFS37
KAB187 KAB167 KAB157 KAB127 KAB107 KAB97
KAB87 KAB77 KAB67 KAB57 KAB47 KAB37
KAT187 KAT167 KAT157 KAT127 KAT107 KAT97
KAT87 KAT77 KAT67 KAT57 KAT47 KAT37
KAZ187 KAZ167 KAZ157 KAZ127 KAZ107 KAZ97
KAZ87 KAZ77 KAZ67 KAZ57 KAZ47 KAZ37
KAF187 KAF167 KAF157 KAF127 KAF107 KAF97
KAF87 KAF77 KAF67 KAF57 KAF47 KAF37
KF187 KF167 KF157 KF127 KF107 KF97
KF87 KF77 KF67 KF57 KF47 KF37
KA187 KA167 KA157 KA127 KA107 KA97
KA87 KA77 KA67 KA57 KA47 KA37
K187 K167 K157 K127 K107 K97
K87 K77 K67 K57 K47 K37

Redutor série K
