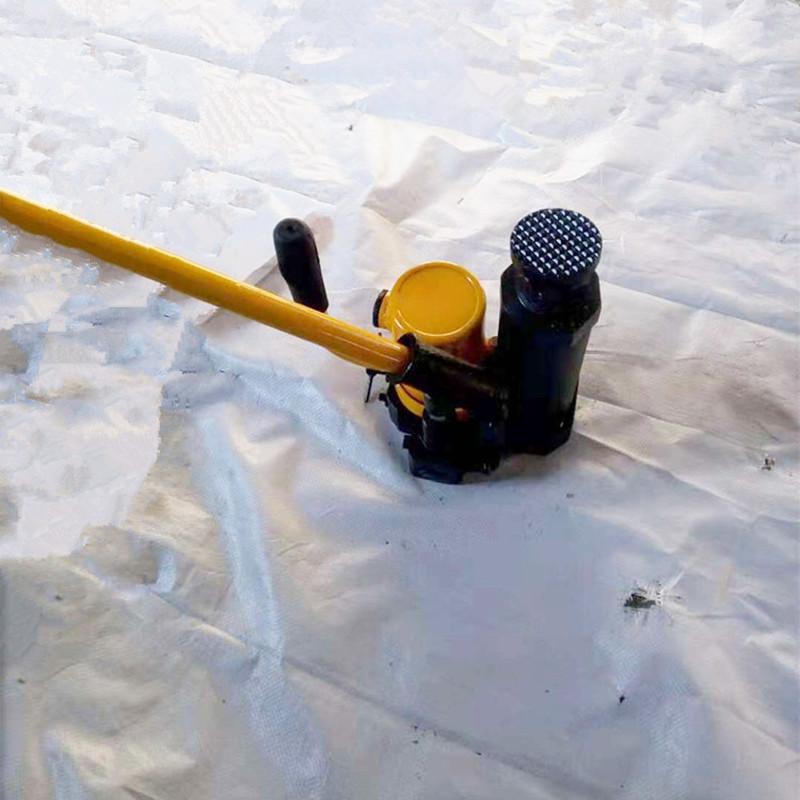

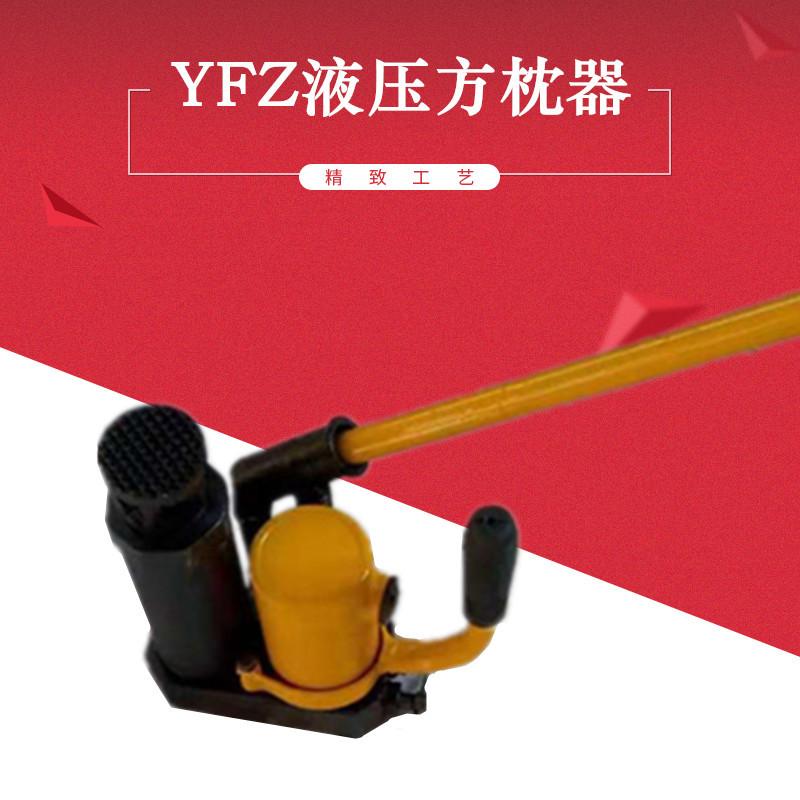

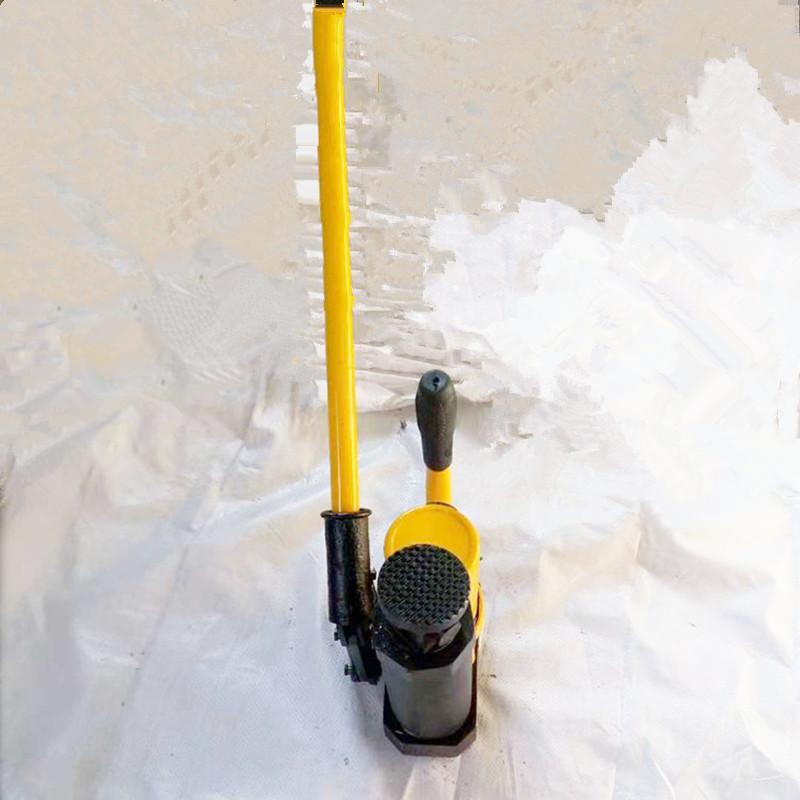

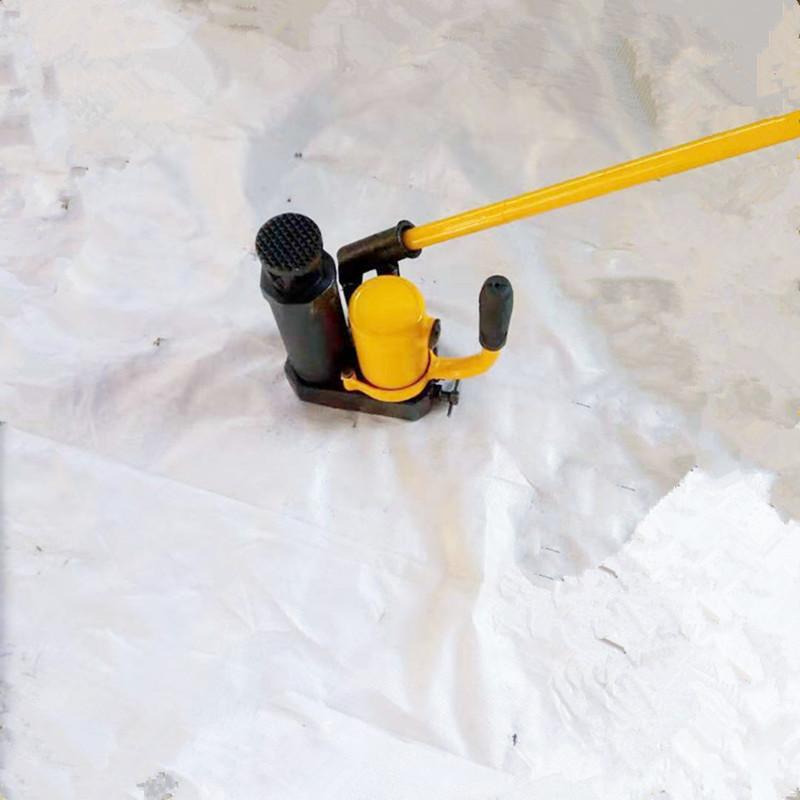

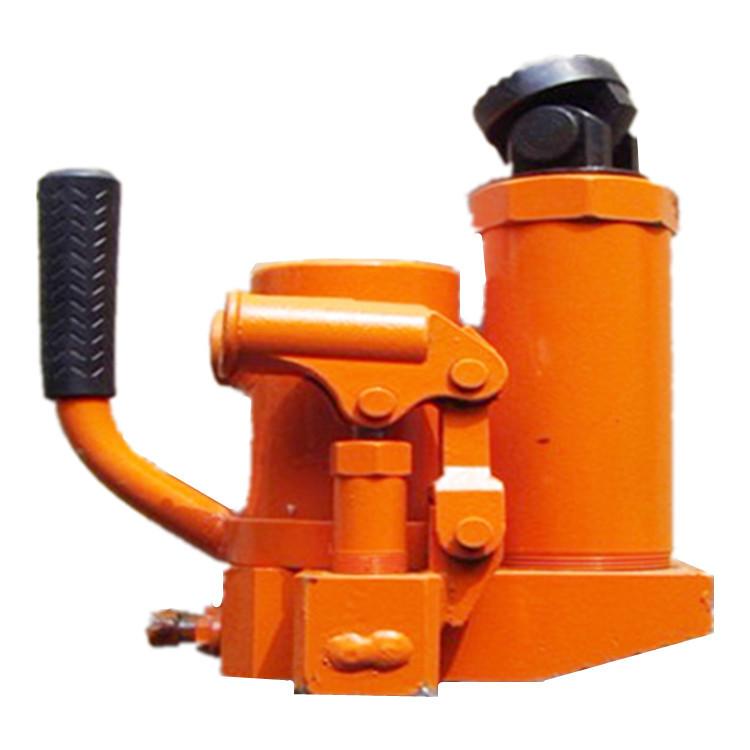

O dispositivo de travessa quadrada hidráulica YFZ-147 é usado para ajustar o espaçamento das travessas ferroviárias, de modo a equilibrar o espaçamento das travessas na linha, distribuir razoavelmente a tensão da via e evitar a deformação e danos dos trilhos. Como usar o dispositivo dormente quadrado hidráulico YFZ-147 Este dispositivo dormente quadrado hidráulico é usado para ajustar o espaçamento e o ângulo dos trilhos.
Parâmetros técnicos da almofada quadrada hidráulica YFZ-147
Impulso da haste do pistão (kN) 147
Volume da almofada quadrada (mm) 120
Válvula de alívio que descarrega a pressão do óleo (Mpa) 60
Peso da máquina (kg) 15.
Inspeção antes do uso da almofada quadrada hidráulica YFZ-147
a. Verifique se o nível de óleo no tanque de combustível atinge três quartos da capacidade do tanque.
b. Se a abertura e o fechamento da válvula de descarga de óleo estão estáveis.
c. Se as peças de fixação de cada conexão estão soltas e há vazamento de óleo.
Etapas operacionais da almofada quadrada hidráulica YFZ-147
1. Selecione a folga adequada (não inferior a 275 mm) de acordo com as características de deslocamento do dormente, ou seja, de acordo com os requisitos de trabalho de ajuste do espaçamento dos trilhos e da esquadria do ângulo. Nenhuma ou menos pedras devem ser removidas. Coloque a máquina-ferramenta na abertura e exija que a cabeça móvel pressione contra o dormente. A metade inferior da espessura é melhor.
2. Afrouxe os fixadores do primeiro dormente antes de ajustá-lo (solte os fixadores apenas em uma extremidade quando o ângulo estiver quadrado e afrouxe todos os fixadores quando ambas as extremidades estiverem quadradas).
3. Gire a alavanca da válvula de descarga no sentido horário para fechar a válvula de descarga, insira o joystick na luva da alavanca e agite o joystick para permitir que o óleo de alta pressão entre no cilindro de trabalho através da válvula de drenagem de óleo na cavidade interna da bomba de óleo , e o pistão se estende. Empurre o dormente para ajustar aos requisitos operacionais.
4. Após cada ajuste, para evitar que a folga entre as travessas se mova, coloque uma pedra sobre ela e, em seguida, abra a válvula de descarga no sentido anti-horário para conectar a câmara de óleo de alta pressão e o tanque de óleo, e o pistão do cilindro irá retornar automaticamente à sua posição sob a ação da mola de retorno. Após completar um ciclo, quando a quantidade de ajuste for insuficiente, o conector pode ser desparafusado para atender aos requisitos de manutenção.
