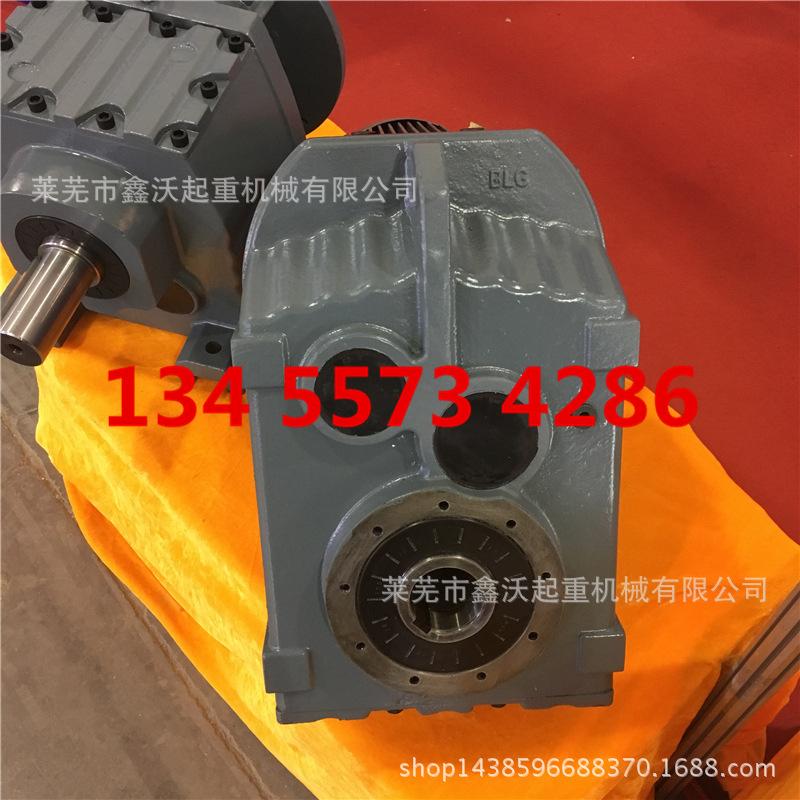

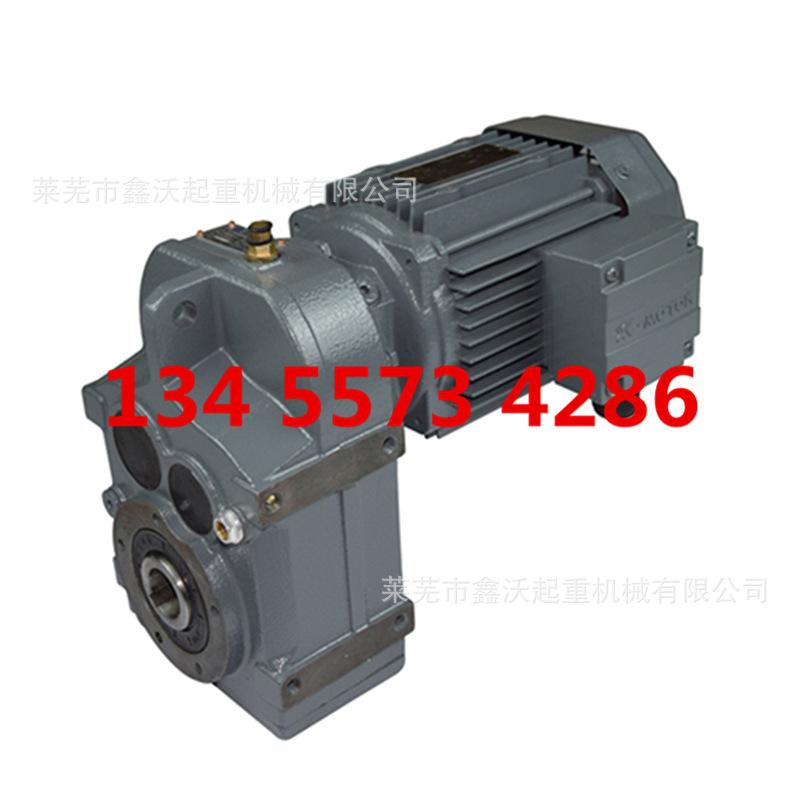

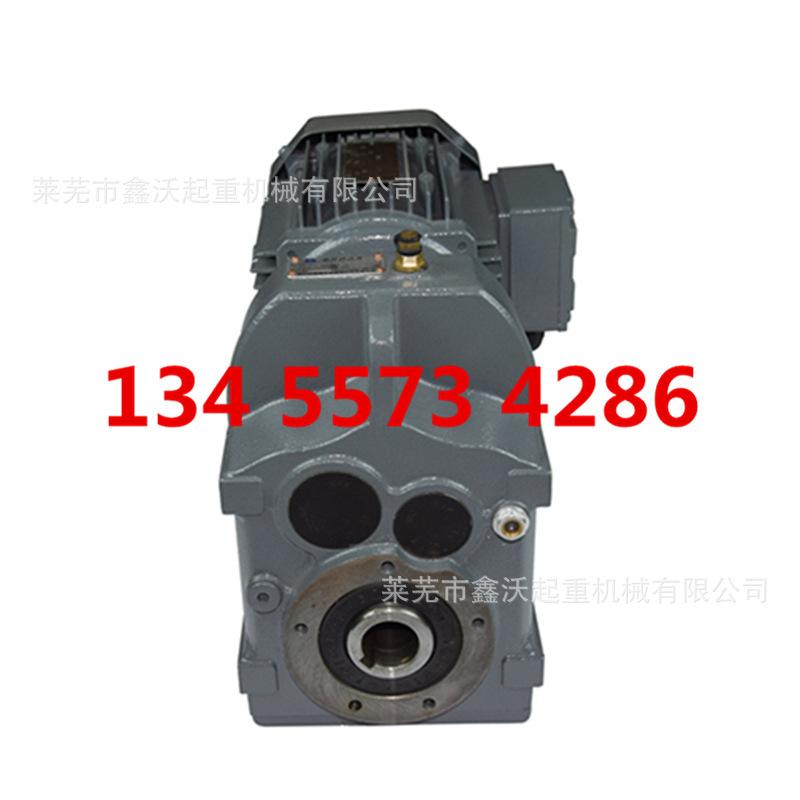

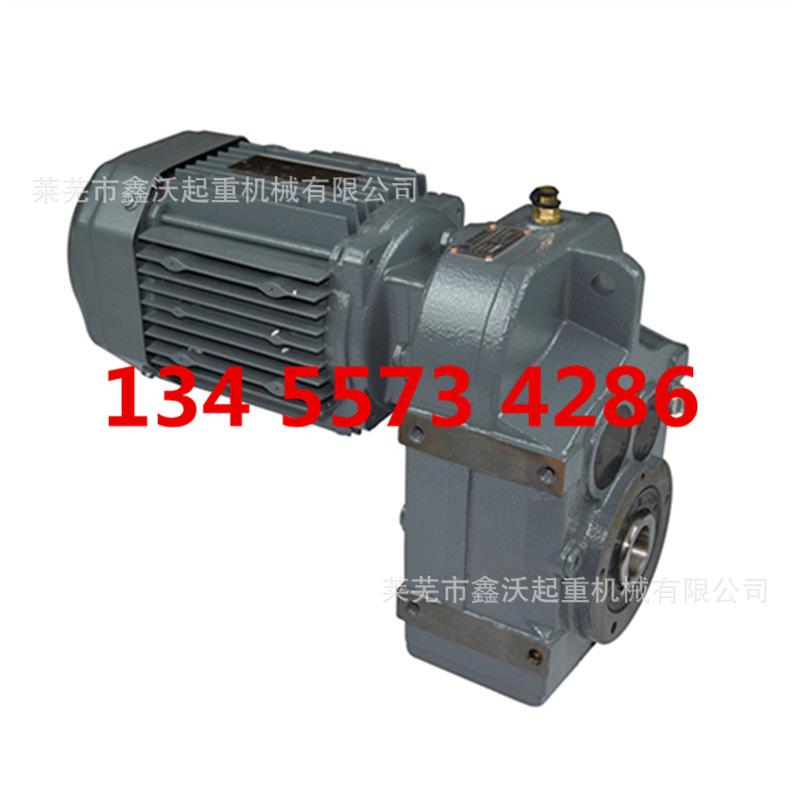

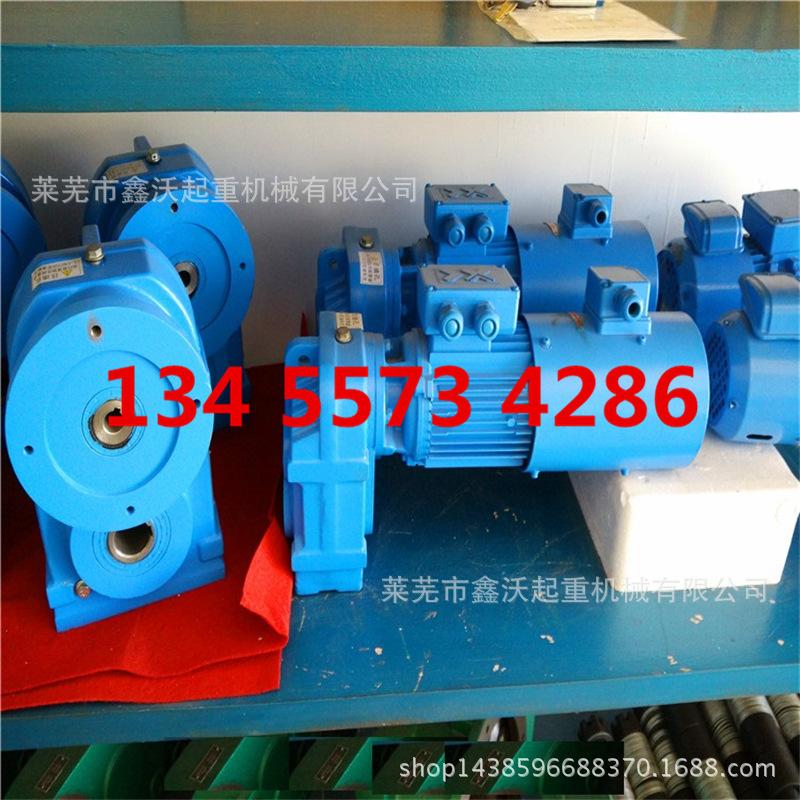

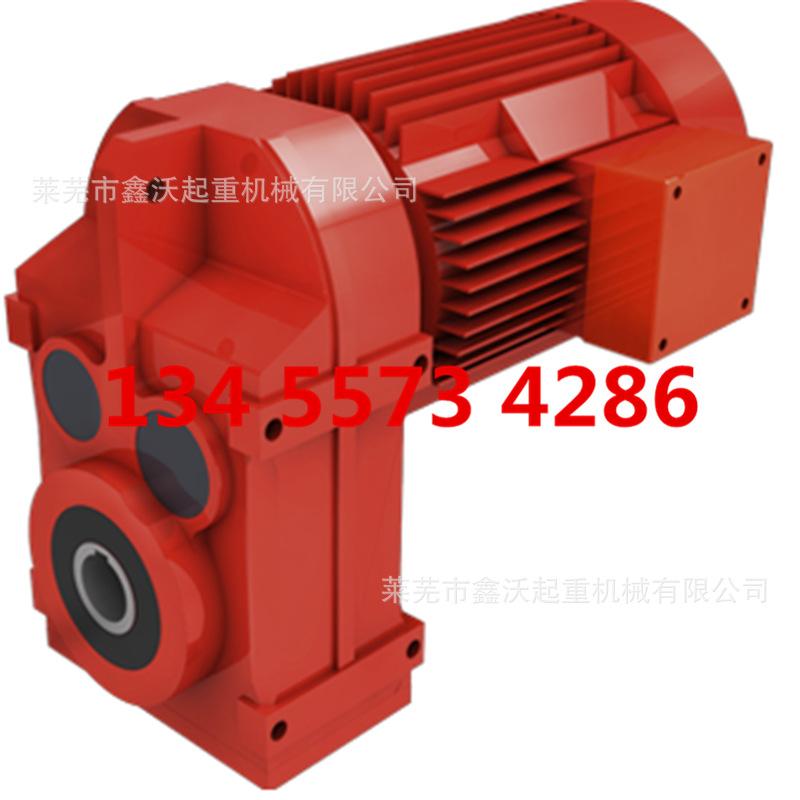

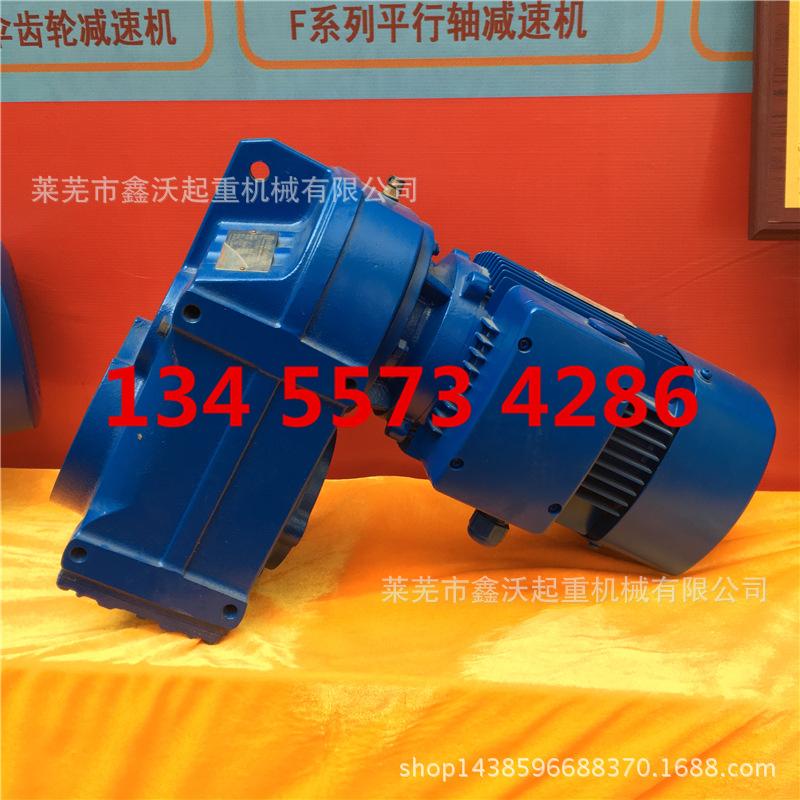

Redutor F
Visão geral do redutor de eixo paralelo de engrenagem helicoidal série F: O redutor de eixo paralelo de engrenagem helicoidal série F é fabricado de acordo com os requisitos técnicos, com alto conteúdo tecnológico, economia de espaço, confiável e durável. O redutor da série F tem alta capacidade de sobrecarga, a potência pode ser acima de 90KW, baixo consumo de energia, desempenho superior, a eficiência do redutor é de até 95%, baixa vibração e baixo ruído, alta economia de energia. O redutor da série F é feito de material de aço forjado, carcaça de ferro fundido rígido, a superfície da engrenagem é submetida a tratamento térmico de alta frequência e, após o processamento, o paralelismo do eixo e a precisão do posicionamento são garantidos, o que constitui o redutor do conjunto de transmissão de engrenagem equipado com vários tipos de eletrodos, formando uma integração de eletrodos, que garante totalmente as características de qualidade do uso do produto.
Características do produto redutor da série F
1. Design altamente modular: pode ser facilmente equipado com vários tipos de motores ou outras entradas de energia. O mesmo modelo pode ser equipado com motores de várias potências. É fácil realizar a combinação e a conexão entre diferentes modelos.
2. Relação de transmissão do redutor da série F: divisão fina e ampla faixa. A combinação de modelos pode formar uma grande relação de transmissão, ou seja, saída de velocidade extremamente baixa.
3. Forma de instalação do redutor da série F: A posição de instalação não é restrita.
4. Alta resistência e tamanho pequeno: O corpo da caixa é feito de ferro fundido de alta resistência. As engrenagens e eixos de engrenagem são feitos de tecnologia de cementação a gás, têmpera e retificação fina, de modo que o volume da unidade tem alta capacidade de carga.
5. Os redutores da série F têm uma longa vida útil: Sob as condições de seleção correta (incluindo seleção do fator de serviço apropriado) e uso e manutenção normais, a vida útil das principais peças do redutor (exceto peças de desgaste) geralmente não é inferior a 20.000 horas. As peças de desgaste incluem óleo lubrificante, retentores de óleo e mancais.
6. Baixo ruído: Os principais componentes do redutor foram processados, montados e testados, portanto o redutor tem baixo ruído.
7. O redutor da série F tem alta eficiência: a eficiência do modelo único não é inferior a 95%.
8. Pode suportar cargas radiais maiores.
9. Pode suportar carga axial não superior a 15% da força radial
Parâmetros técnicos do redutor da série F: Potência: 0,12 kW ~ 200 kW
Torque do redutor série F: 3N·m~22500N·m
Velocidade de saída do redutor da série F: 0,06 ~ 374 r/min
Modelo de redutor da série F:
1. Tipo F - acoplamento de extensão de eixo comum, redutor de engrenagem helicoidal de eixo paralelo;
2. Tipo FA --- redutor de engrenagem helicoidal de eixo paralelo montado no eixo;
3. Tipo FF --- redutor de engrenagem helicoidal de eixo paralelo tipo flange;
4. Tipo FAF - redutor de engrenagens helicoidais de eixo paralelo com flange montado no eixo.
Modelo do redutor:
F37,F47,F57,F67,F77,F87,F97,F107,F127,F157
FF37, FF47, FF57, FF67, FF77, FF87, FF97, FF107, FF127, FF157
FA37, FA47, FA57, FA67, FA77, FA87, FA97, FA107, FA127, FA157
FAF37, FAF47, FAF57, FAF67, FAF77, FAF87, FAF97, FAF107, FAF127, FAF157
FAZ37,FAZ47,FAZ57,FAZ67,FAZ77,FAZ87,FAZ97,FAZ107,FAZ127,FAZ157
Redutor de engrenagens helicoidais de eixo paralelo temperado série F
Classificação do modelo:
F27 F37 F47 F57 F67 F77 F87 F97 F107 F127 F157
FA27 FA37 FA47 FA57 FA67 FA77 FA87 FA97 FA107 FA127 FA157
FAZ27 FAZ37 FAZ47 FAZ57 FAZ67 FAZ77 FAZ87 FAZ97 FAZ107 FAZ127 FAZ157
FF27 FF37 FF47 FF57 FF67 FF77 FF87 FF97 FF107 FF127 FF157
FAF27 FAF37 FAF47 FAF57 FAF67 FAF77 FAF87 FAF97 FAF107 FAF127 FAF157
FA27B FA37B FA47B FA57B FA67B FA77B FA87B FA97B FA107B FA127B FA157B
FVZ FHZ FS FAS FFS FAFS FAZS FVF FHF FV FH
F37R17 F47R17 F57R37 F67R37 F77R37 F87R57 F97R57 F107R77 F127R77
F107R77 F127R77 F127R87 F157R97 FA107R77 FA127R77 FA127R87 FA157R97
FA37R17 FA47R17 FA57R37 FA67R37 FA77R37 FA87R57 FA97R57 FA107R77 FA127R77
FF37R17 FF47R17 FF57R37 FF67R37 FF77R37 FF87R57 FF97R57 FF107R77 FF127R77
FF107R77 FF127R77 FF127R87 FF157R97 FAF107R77 FAF127R77 FAF127R87 FAF157R97
FAF37R17 FAF47R17 FAF57R37 FAF67R37 FAF77R37 FAF87R57 FAF97R57 FAF107R77 FAF127R77
FAZ37R17 FAZ47R17 FAZ57R37 FAZ67R37 FAZ77R37 FAZ87R57 FAZ97R57 FAZ107R77 FAZ127R77
FAZ107R77 FAZ127R77 FAZ127R87 FAZ157R97
FH27B FH37B FH47B FH57B FH67B FH77B FH87B FH97B FH107B FH127B FH157B
FV27B FV37B FV47B FV57B FV67B FV77B FV87B FV97B FV107B FV127B FV157B
FS37 FS47 FS57 FS67 FS77 FS87 FS97 FS107 FS127 FS157
FAS37 FAS47 FAS57 FAS67 FAS77 FAS87 FAS97 FAS107 FAS127 FAS157
FFS37 FFS47 FFS57 FFS67 FFS77 FFS87 FFS97 FFS107 FFS127 FFS157
FAFS37 FAFS47 FAFS57 FAFS67 FAFS77 FAFS87 FAFS97 FAFS107 FAFS127 FAFS157
FAZS37 FAZS47 FAZS57 FAZS67 FAZS77 FAZS87 FAZS97 FAZS107 FAZS127 FAZS157
FV27 FV37 FV47 FV57 FV67 FV77 FV87 FV97 FV107 FV127 FV157
FH27 FH37 FH47 FH57 FH67 FH77 FH87 FH97 FH107 FH127 FH157
FVF27 FVF37 FVF47 FVF57 FVF67 FVF77 FVF87 FVF97 FVF107 FVF127 FVF157
FHF27 FHF37 FHF47 FHF57 FHF67 FHF77 FHF87 FHF97 FHF107 FHF127 FHF157
FVZ27 FVZ37 FVZ47 FVZ57 FVZ67 FVZ77 FVZ87 FVZ97 FVZ107 FVZ127 FVZ157
FHZ27 FHZ37 FHZ47 FHZ57 FHZ67 FHZ77 FHZ87 FHZ97 FHZ107 FHZ127 FHZ157
Descrição do produto:
O redutor de engrenagem helicoidal de eixo paralelo endurecido da série F é um dispositivo de transmissão com altíssima precisão, usado principalmente em equipamentos portuários, grandes guindastes, metalurgia do aço, máquinas industriais leves, máquinas de mineração, equipamentos de diversão, indústria petroquímica, máquinas e outros campos. Todos os produtos desta série adotam design modular, e as engrenagens em cada série de produtos podem ser substituídas entre si, o que encurta muito o ciclo de produção e economiza custos de produção. Todas as caixas de engrenagens adotam um design de estrutura única, forma de instalação universal, faixa de torque médio, alto desempenho e alta confiabilidade. A combinação do módulo é personalizada, a estrutura é compacta e a transmissão de alto torque é garantida. A caixa do tipo bloco pode suportar cargas pesadas. O melhor arranjo de vedação e estrutura são combinados para garantir longa vida útil do rolamento. Formas de instalação horizontal, vertical e vertical estão disponíveis. Esta série de produtos adota transmissão de engrenagem, com operação suave, alta taxa de transmissão, operação confiável, estrutura compacta, alta eficiência, longa vida útil e uma ampla gama de potência, velocidade e tamanho. A potência de transmissão pode ser de 0,18 kW a 200 kW, e a precisão da engrenagem pode chegar acima do nível 6.
Características:
O redutor de engrenagens da série F tem uma ampla gama de relações de transmissão e a velocidade pode atender aos requisitos de projeto. A relação de transmissão mínima pode ser tão baixa quanto 3,81, e a velocidade de saída pode atingir 380 rpm. Ele pode atender à demanda do cliente por alta velocidade. Especialmente para clientes na indústria de mistura, eles geralmente precisam de uma velocidade relativamente alta para equipamentos de mistura, então eles podem escolher esta série de produtos. Se você precisar aumentar o torque de saída, você pode combinar um motor de até 200KW, que atende totalmente às necessidades dos clientes em geral. A relação de transmissão máxima é tão alta quanto 32625, e a velocidade de saída pode atingir 0,04 rpm. Ele pode atender à demanda do cliente por velocidade extremamente baixa. Para clientes em indústrias como metalurgia do aço e mineração, eles geralmente têm requisitos extremamente baixos de velocidade, o que é muito adequado para o uso de caixas de transmissão de engrenagens da série K. Nesta velocidade extremamente baixa, o torque máximo do redutor pode atingir 18000N.m, o que atende totalmente às necessidades dos clientes.
Parâmetros técnicos:
Potência: 0,18-200KW
Torque: 3-18000N.m
Velocidade de saída: 0,04-380 rpm
Exemplo de modelo: F97-Y11-4P-40.2-M1-180°
F: Código da série
97: Número do quadro
Y: indica com motor
11: Potência do motor
4P: Motor de quatro polos
40.2: relação de transmissão
M1: Formulário de instalação
180°: Posição da caixa de junção
Formulários:
O redutor de engrenagens da série F tem alta precisão e controle. Geralmente usamos 20CRMNTI como material de origem da engrenagem. Após o corte, torneamento bruto, torneamento fino, cementação e têmpera, retificação e outros procedimentos de processamento, a engrenagem pode atingir uma precisão de mais de 5 níveis, o que é incomparável com outros redutores da série. A superfície da engrenagem é bastante lisa e a folga entre as engrenagens é bem pequena. Quando as duas engrenagens se encaixam, o ângulo de pressão da engrenagem é reduzido, a sobreposição é aumentada e o coeficiente de deslocamento é distribuído adequadamente. Finalmente, o ruído de toda a máquina é reduzido significativamente. Geralmente chamamos a precisão da engrenagem de nível 5 de nível 1. Método de processamento: Processamento em uma máquina de engrenagens com erro periódico muito pequeno. A superfície do dente é finalmente retificada. Depois que a engrenagem grande é fresada, ela é retificada ou raspada. A rugosidade da superfície do dente atinge 0,4-0,8. Escopo de uso: engrenagens para mecanismos de indexação; engrenagens usadas para alta velocidade e com requisitos relativamente altos para estabilidade de funcionamento e ruído; engrenagens para turbinas a vapor de alta velocidade, etc.
Redutor da série F Pinyin: F xi lie jian su ji
Redutor série F
1. Visão geral dos produtos redutores da série F:
1. Os redutores de engrenagens helicoidais da série F são fabricados de acordo com os requisitos técnicos e possuem alto conteúdo tecnológico.
2. Economize espaço, confiável e durável, alta capacidade de sobrecarga, a potência pode chegar a mais de 90 kW.
3. O redutor F tem baixo consumo de energia, desempenho superior e eficiência de mais de 95%.
4. Pequena vibração, baixo ruído, alta economia de energia, feito de material de aço de seção, caixa de ferro fundido rígida e a superfície da engrenagem é submetida a tratamento térmico de alta frequência.
5. Após o processamento, o paralelismo do eixo e a precisão do posicionamento são garantidos. O redutor que constitui o conjunto de transmissão de engrenagens é equipado com vários motores para formar mecatrônica, o que garante totalmente as características de qualidade dos produtos do motor redutor. Entender o princípio do redutor desempenha um papel fundamental no uso e na manutenção do redutor.
2. Instalação, uso e manutenção dos redutores da série F
3. Forma estrutural do redutor da série F:

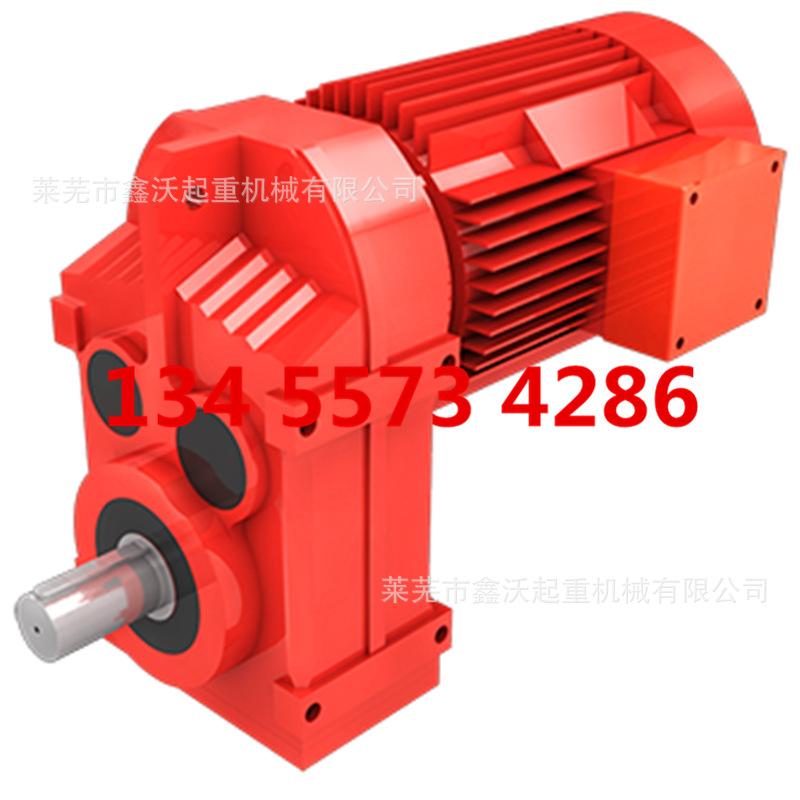

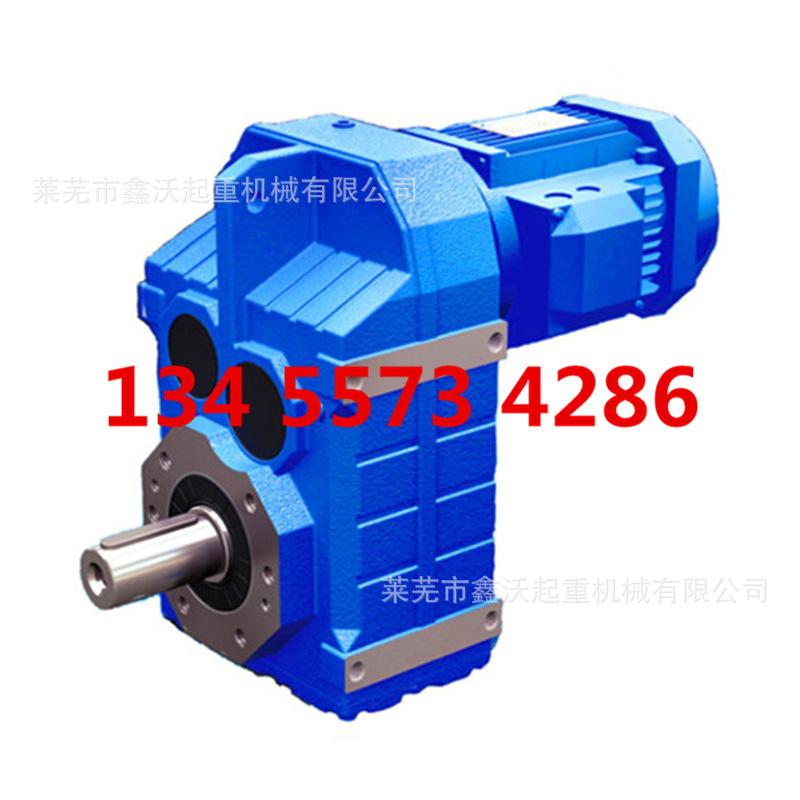

Extensão do eixo F, instalação do pé Conexão montada no eixo FA

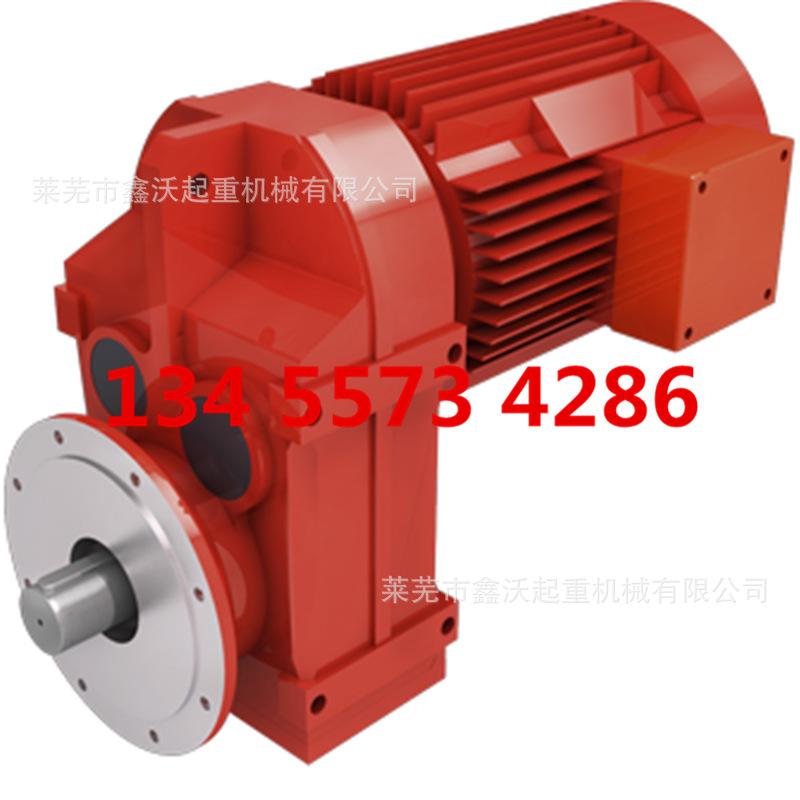

Tipo de extensão de eixo FF, conexão de flange Tipo de montagem em eixo FAF, instalação de flange
S- indica entrada do eixo
A combinação dos modelos F..R.. pode formar uma grande relação de transmissão e também pode ser combinada com o redutor da série R da mesma série.
4. Parâmetros comuns do motor para redutores da série F:
O motor é um motor assíncrono trifásico de isolamento classe F, proteção IP54, 380 V, 50 Hz, adequado para operação em temperatura ambiente de -10 ℃ a +40 ℃ e altitude de 1000 m. Se as condições acima forem excedidas, entre em contato com o fabricante do redutor.
5. Potência de entrada, faixa de relação de transmissão, torque permitido e peso do redutor da série F:
Modelo de máquina | 37 | 47 | 57 | 67 | 77 | 87 | 97 | 107 | 127 | 157 |
tipo de estrutura | F, FA, FF, FAF, FAZ | |||||||||
potência de entrada | 0.18~3 | 0.18~3 | 0.18~5,5 | 0.18~5,5 | 0.37~11 | 0.75~22 | 1.1~30 | 2,2~45 | 7,5~90 | 11~200 |
Taxa de transmissão | 3,81-128,51 | 5,06-189,39 | 5,18-199,70 | 4,21-228,99 | 4,30-281,71 | 4,12-270,68 | 4,68-280,76 | 6,20-254,40 | 4,63-172,17 | 11,93-267,43 |
Torque admissível (Nm) | 200 | 400 | 600 | 820 | 1500 | 3.000 | 4300 | 7840 | 12.000 | 18.000 |

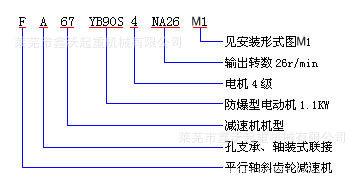

7. Método de representação do modelo do redutor de engrenagens da série F:
Método de representação do modelo redutor da série F

8. Desenho de montagem da estrutura interna do redutor da série F
9. Dimensões do redutor da série F
10. Dimensões externas de instalação do redutor FAZ
Informações sobre o produto do redutor da série F
FAZ157R97 FAZ127R87 FAZ127R77 FAZ107R77 FAZ97R57 FAZ87R57
FAZ77R37 FAZ67R37 FAZ57R37 FAZ47R17 FAZ37R17 FAZS157
FAZS127 FAZS107 FAZS97 FAZS87 FAZS77 FAZS67
FAZS57 FAZS47 FAZS37 FAF157R97 FAF127R87 FAF127R77
FAF107R77 FAF97R57 FAF87R57 FAF77R37 FAF67R37 FAF57R37
FAF47R17 FAF37R17 FAFS157 FAFS127 FAFS107 FAFS97
FAFS87 FAFS77 FAFS67 FAFS57 FAFS47 FAFS37
FF157R97 FF127R87 FF127R77 FF107R77 FF97R57 FF87R57
FF77R37 FF67R37 FF57R37 FF47R17 FF37R17 FFS157
FFS127 FFS107 FFS97 FFS87 FFS77 FFS67
FFS57 FFS47 FFS37 FA157R97 FA127R87 FA127R77
FA107R77 FA97R57 FA87R57 FA77R37 FA67R37 FA57R37
FA47R17 FA37R17 FAS157 FAS127 FAS107 FAS97
FAS87 FAS77 FAS67 FAS57 FAS47 FAS37
F157R97 F127R87 F127R77 F107R77 F127R77 F107R77
F97R57 F87R57 F77R37 F67R37 F57R37 F47R17
F37R17 FS157 FS127 FS107 FS97 FS87
FS77 FS67 FS57 FS47 FS37 FAZ157
FAZ127 FAZ107 FAZ97 FAZ87 FAZ77 FAZ67
FAZ57 FAZ47 FAZ37 FAF157 FAF127 FAF107
FAF97 FAF87 FAF77 FAF67 FAF57 FAF47
FAF37 FF157 FF127 FF107 FF97 FF87
FF77 FF67 FF57 FF47 FF37 FA157
FA127 FA107 FA97 FA87 FA77 FA67
FA57 FA47 FA37 F157 F127 F107
F97 F87 F77 F67 F57 F47
F37
