Resumo do Produto:

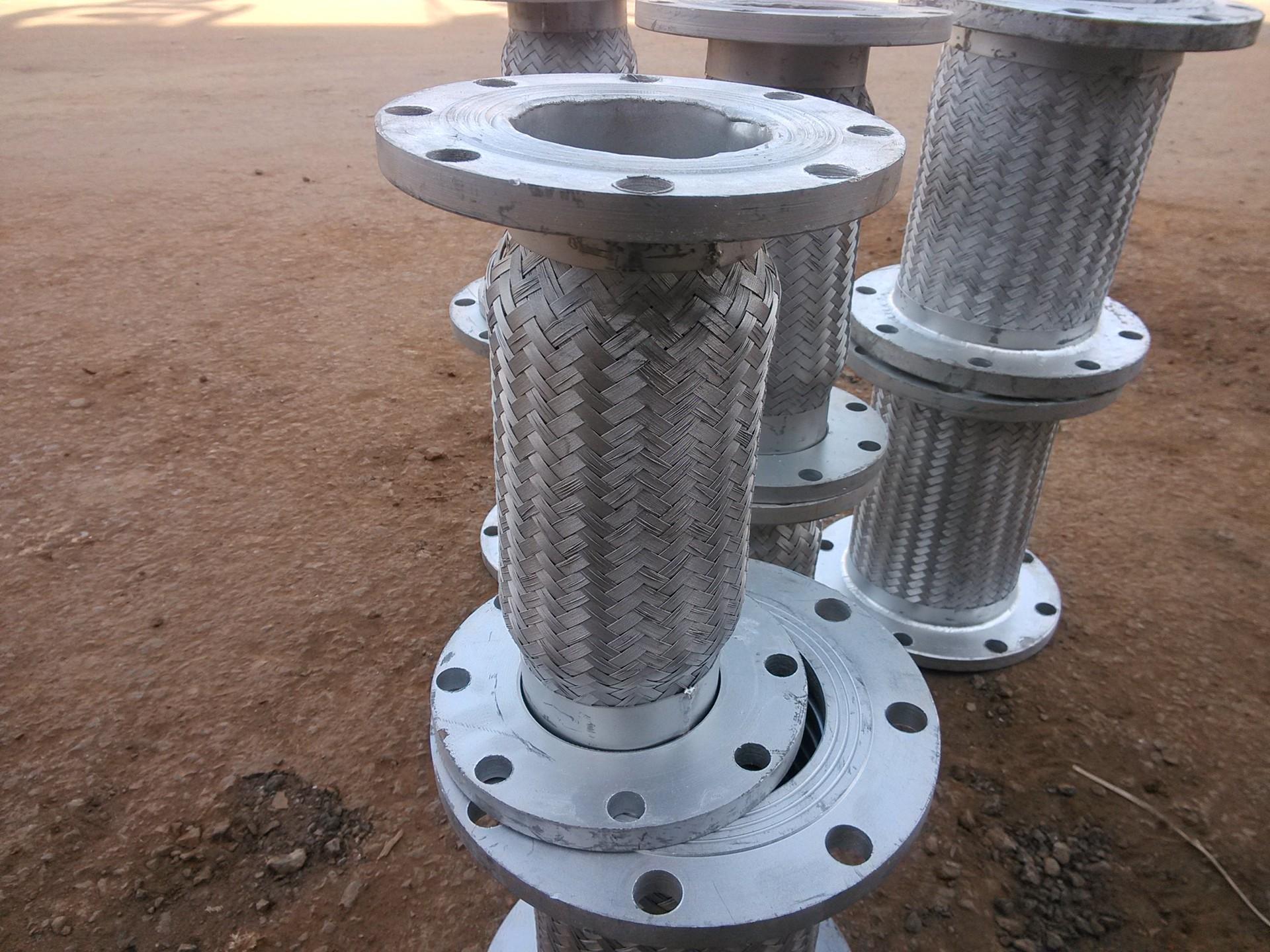

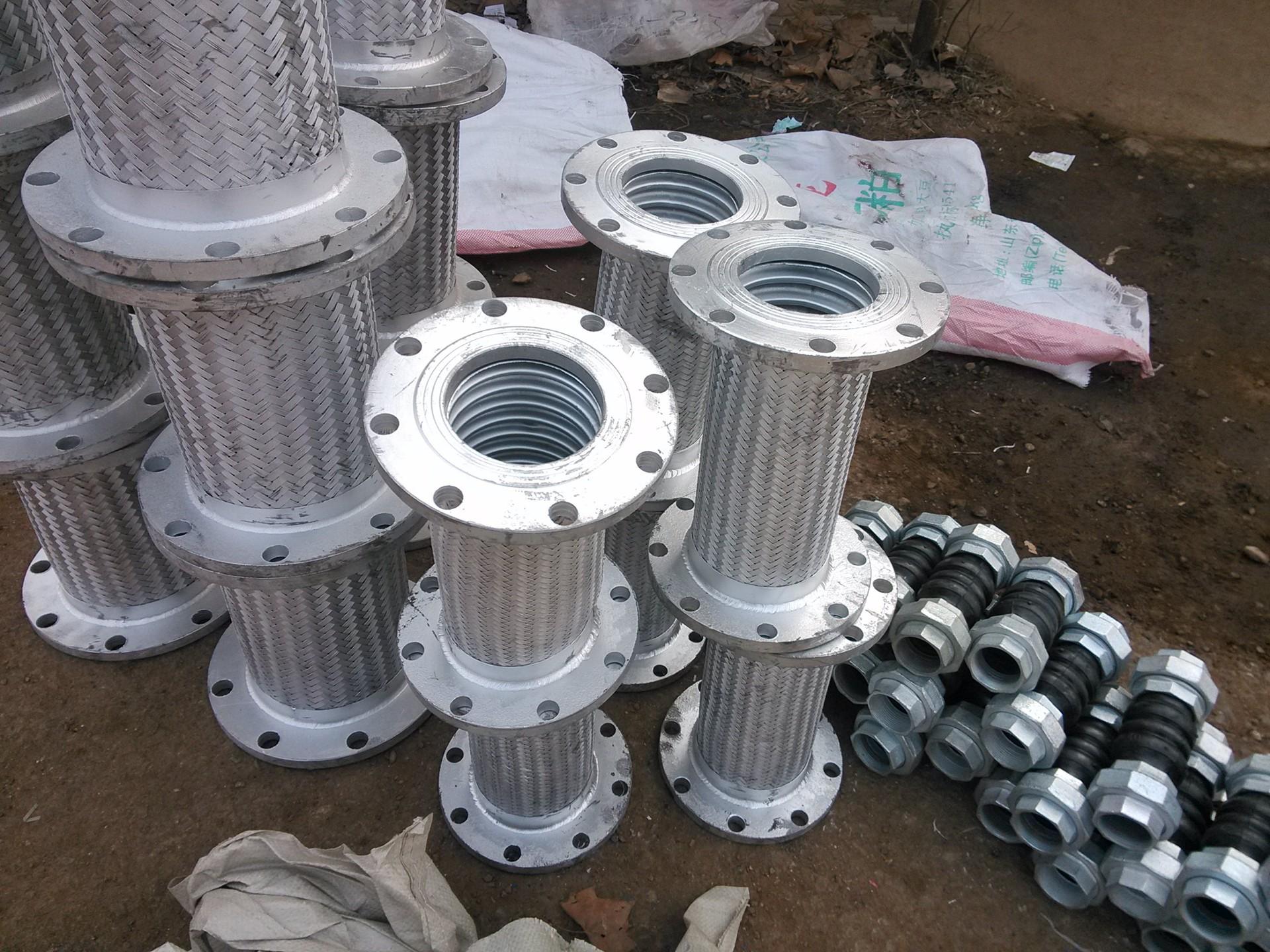

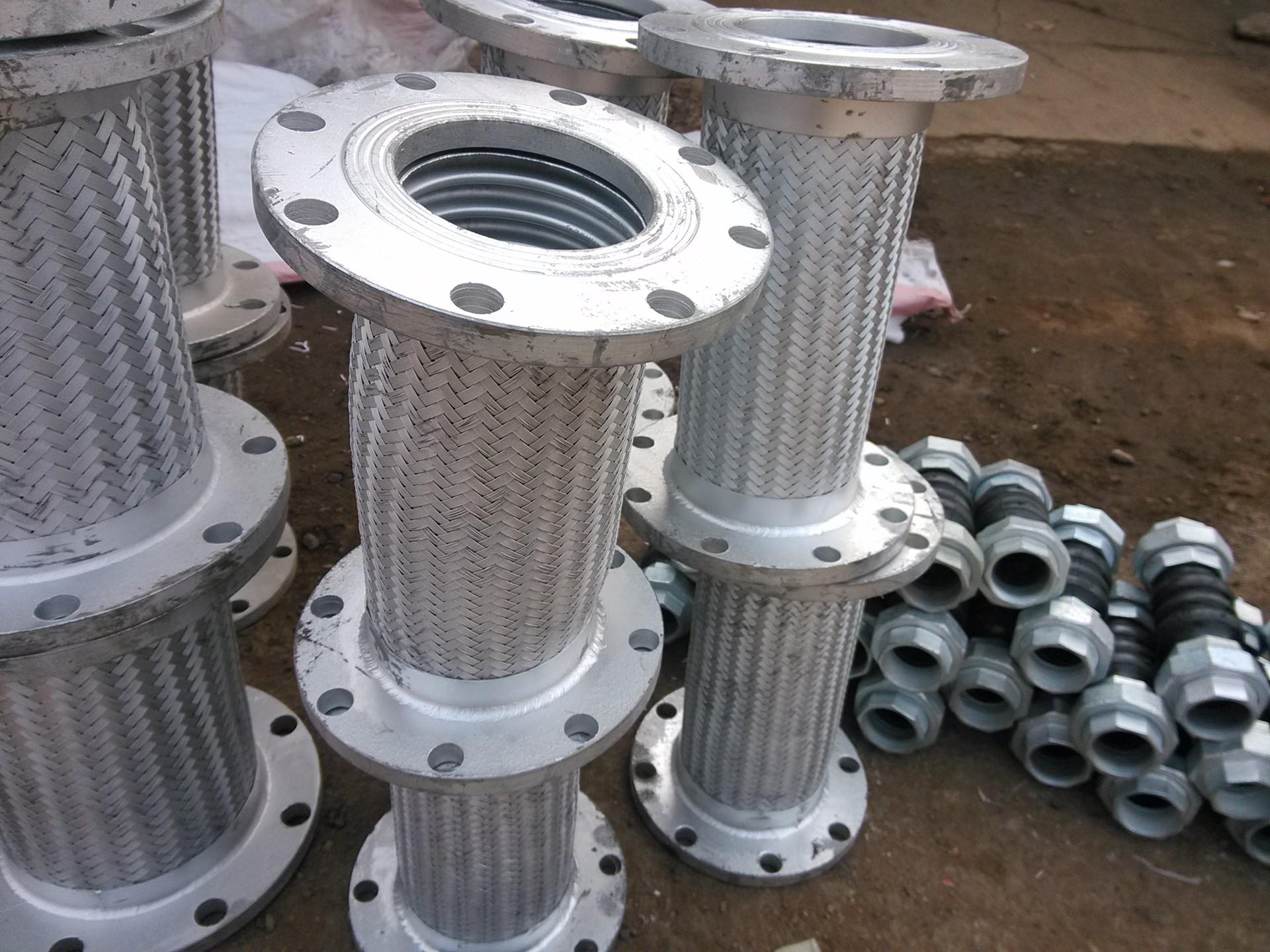

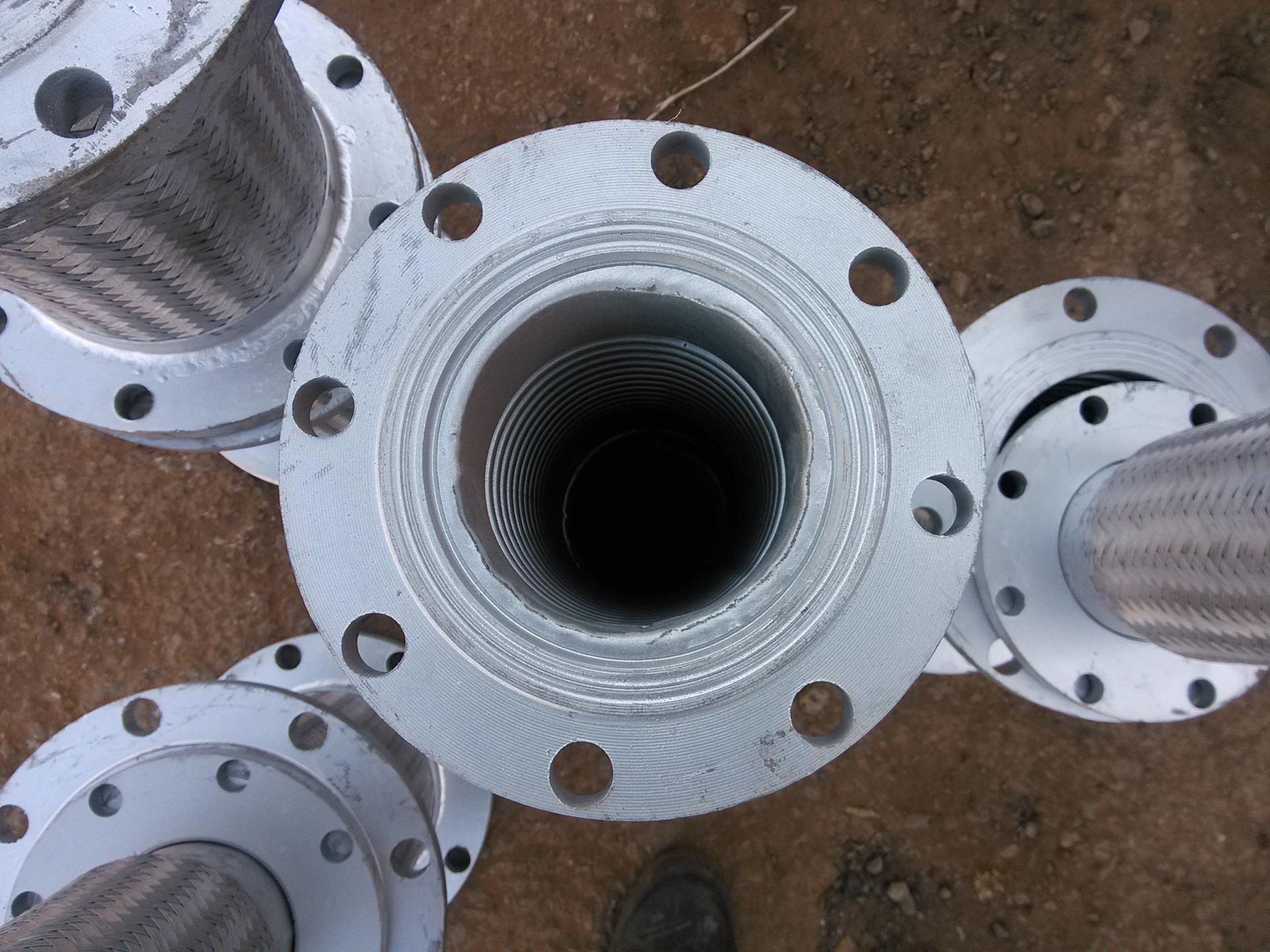

A mangueira de metal resistente à pressão de aço inoxidável é um componente flexível feito de fole de aço inoxidável com uma ou mais camadas de fio de aço ou malha de correia de aço, com juntas ou flanges em ambas as extremidades, usado para transportar vários meios. Sua função é compensar o deslocamento mútuo das extremidades de conexão de tubulações, máquinas e equipamentos, absorver energia de vibração e desempenhar um papel na redução de vibração e redução de ruído. Suas características são: resistência à corrosão, resistência a altas temperaturas, resistência a baixas temperaturas (-196℃～+420℃), peso leve, tamanho pequeno e boa flexibilidade. É amplamente utilizado em aviação, aeroespacial, petróleo, indústria química, metalurgia, eletricidade, fabricação de papel, madeira, têxtil, construção, medicina, alimentos, tabaco, transporte e outras indústrias.
O propósito principal:
1. Transporte de meios químicos corrosivos ou solventes orgânicos. (Por exemplo: carga e descarga de amônia, acetona, etc.)
2. Transporte gás de alta temperatura, óleo quente e outros meios de alta temperatura. (Por exemplo: vapor quente, óleo térmico, etc.)
3. Transporte mídia de baixa ou ultrabaixa temperatura. (Por exemplo: nitrogênio líquido)
4. Transporte de água, vapor, óleo e outros meios em ambientes de alta temperatura. (Por exemplo: sistemas de água e vapor e sistemas hidráulicos em equipamentos de coque, siderurgia e fundição contínua)
5. Tubos que precisam reduzir vibrações ou eliminar ruídos. (Por exemplo: entrada e saída da bomba)

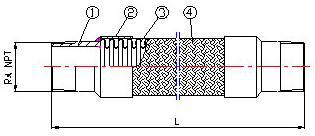

estrutura:
número de série | composição |
1 | Tubo final |
2 | Anel de reforço |
3 | fole |
4 | Cobertura de rede |
Parâmetros técnicos:

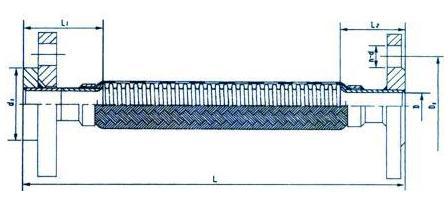

Mangueira metálica corrugada tipo flange
Conexão de flange de soldagem plana em ambas as extremidades
Modelo do produto: HBJR
Diâmetro nominal: DN32 a DN600
Pressão de trabalho: 0,25 ～ 2,5 (MPa)
Temperatura aplicável: -50℃ a 300℃.
Tipo de conexão: AF1
Tamanhos padrão:
Diâmetro nominal (mm) | Diâmetro externo (mm) | Raio mínimo de curvatura (mm) | Pressão máxima de operação (Mpa) | ||
Corpo Principal | rede de uma camada | estático | dinâmico | 2 camadas de rede | |
20 | 28 | 30 | 100 | 180 | 8,0 |
25 | 35 | 37 | 120 | 280 | 7,5 |
32 | 43 | 45 | 140 | 340 | 6.4 |
40 | 51 | 53 | 180 | 450 | 5.6 |
50 | 62 | 64 | 220 | 550 | 4,0 |
65 | 79 | 82 | 280 | 650 | 4,0 |
80 | 97 | 100 | 350 | 800 | 4,0 |
100 | 122 | 125 | 400 | 1000 | 4,0 |
125 | 151 | 155 | 500 | 1200 | 4,0 |
150 | 180 | 184 | 600 | 1500 | 4,0 |
175 | 210 | 215 | 700 | 1750 | 4,0 |
200 | 240 | 245 | 800 | 2000 | 4,0 |
250 | 298 | 303 | 1000 | 2200 | 4,0 |
300 | 360 | 365 | 1200 | 2500 | 2,5 |
350 | 410 | 415 | 1400 | 3.000 | 2,5 |
400 | 460 | 465 | 1600 | 3500 | 2,5
|
