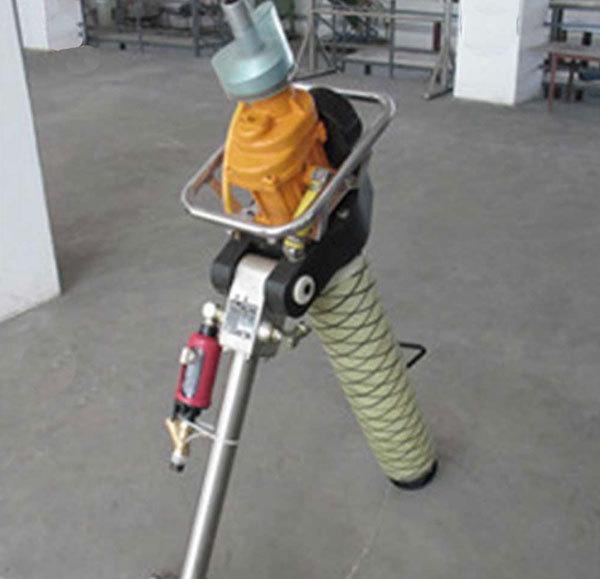

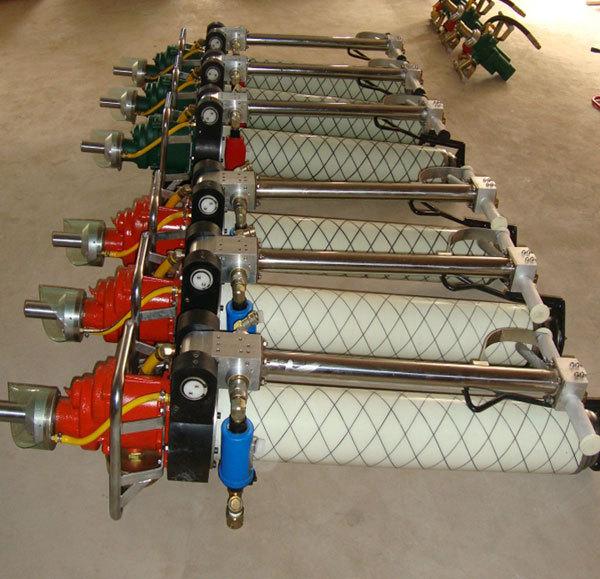

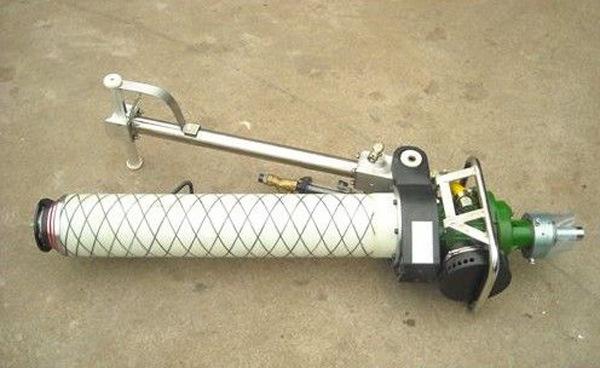

Introdução do equipamento de perfuração de âncora pneumática MQT120

A furadeira pneumática de ancoragem MQT120 usa materiais plásticos de engenharia, que são leves e fáceis de operar. A furadeira pneumática de ancoragem MQT-120 usa motores de grande porte como potência, com uma maior relação potência-peso e maior vida útil. A correspondência de parâmetros é mais razoável, e a furadeira atinge a potência de saída nominal quando está próxima da velocidade de perfuração mais adequada. A parte de propulsão da furadeira pneumática de ancoragem MQT-120 usa um novo tipo de cilindro de fibra de vidro, que é seguro, à prova de explosão, leve e flexível.

Parâmetros do equipamento de perfuração de âncora pneumática MQT120

Pressão de trabalho MPa 0,40 0,50 0,63
Torque nominal N•m 100 120 130
Velocidade nominal r/min 190 220 240
Nível de força de propulsão 1 kN 6,6 8,2 9,8
Secundário kN 5,2 6,5 8,1
Nível 3 kN 4,1 5,1 6,4
Potência máxima de saída kW 1,9 2,7 3,2
Velocidade sem carga r/min ≥540 ≥580 ≥620
1/2 velocidade sem carga r/min 270 290 310
Torque a 1/2 da velocidade sem carga N•m 75 85 95
Torque de partida N•m 175 225 260
Torque de parada N•m 185 235 270
Torque máximo de carga N•m 165 215 250
Consumo de gás m³/min 3,2 4,2 5,3
Nível de pressão sonora de ruído dB(A) ≤93 ≤95 ≤98
Nível de potência sonora dB(A) ≤110 ≤112 ≤115
Modelo SMH
Altura total mm 2457±50 3057±50 3657±50
Altura mínima de toda a máquina: mm 1150±50 1300±50 1450±50
Curso de propulsão mm 1307 1757 2207
Velocidade de propulsão sem carga m/s 2
avançar
Nível de curso 1 mm 740±50
Segundo nível mm 720±50
Nível 3 mm 730±50
Peso da máquina kg 48 50 52
Tamanho da conexão da cauda da broca mm S=19,22
Diâmetro de perfuração mm φ32
Pressão da água de lavagem MPa 0,6-1,2
