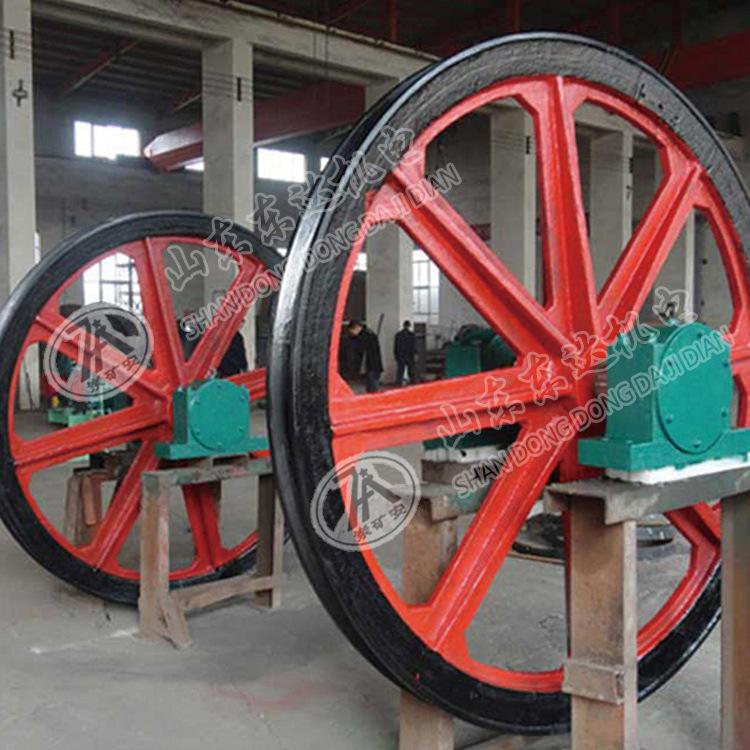

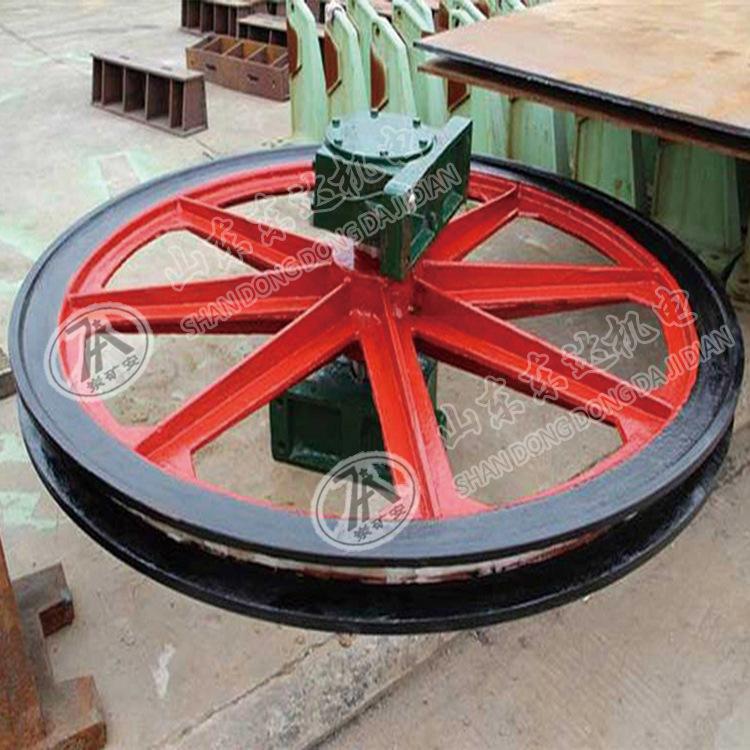

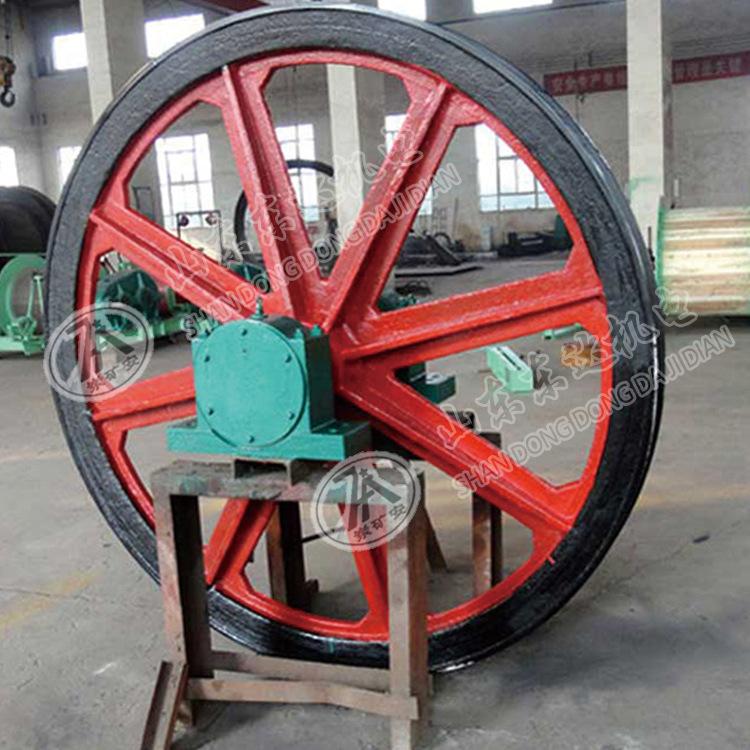

A roldana é instalada na torre como um suporte para apoiar o tambor da talha no contêiner da talha durante o içamento da mina e guiar o cabo de aço para girar. A ranhura do cabo é revestida com blocos de plástico ou borracha para aumentar a vida útil do cabo de aço.
Tipos de polias de mineração:
Roda flutuante de mineração
Polia fixa do eixo da mina
Roda de afundamento de mina de sulco único
Roldana de suspensão de duplo sulco para mineração
(1) A polia de mineração não apresenta desgaste no eixo fixo, no eixo móvel e no cabo de aço, é resistente a alta pressão, autolubrificante e particularmente resistente ao desgaste. A vida útil é superior a 2 anos. O eixo fixo ou móvel pode basicamente ser usado permanentemente sem substituição.
(2) Polias de aço moldadas ou componentes, as ranhuras externas do cabo da polia são equipadas com revestimentos não metálicos super resistentes ao desgaste, sem desgaste, sem deslizamento, seguros, resistentes ao desgaste e duráveis.
Princípio de funcionamento da polia de mineração
1) Os corpos das rodas da roda do eixo vertical e da roda de perfuração de poço apenas giram.
2) A polia de eixo vertical é usada principalmente para içamento de eixo vertical e içamento de eixo inclinado.
3) A roldana de perfuração é usada para suspender a placa de elevação e estabilizar o cabo ao perfurar um poço vertical.
4) Além do movimento rotacional, o corpo da roda da roldana flutuante também pode se mover axialmente e é principalmente adequado para elevação de carros de corda.
modelo |
Círculo inferior com ranhura para corda |
Diâmetro D(mm) |
Sulco de corda |
Raio R(mm) |
Diâmetro do cabo de aço aplicável (mm) |
Altura central do assento do rolamento (mm)
|
TLG 1600/9.5-11 |
1600 |
9,5 |
10 |
11 |
15-20 |
140 |
TLG 2000/12-13.5 |
2000 |
12 |
12,5 |
13,5 |
20-24,5 |
180 |
TLG 2500/15-17 |
2500 |
15 |
16 |
17 |
24,5-31 |
200 |
TLG3000/18-20 |
3.000 |
18 |
19 |
20 |
31-37 |
240 |
