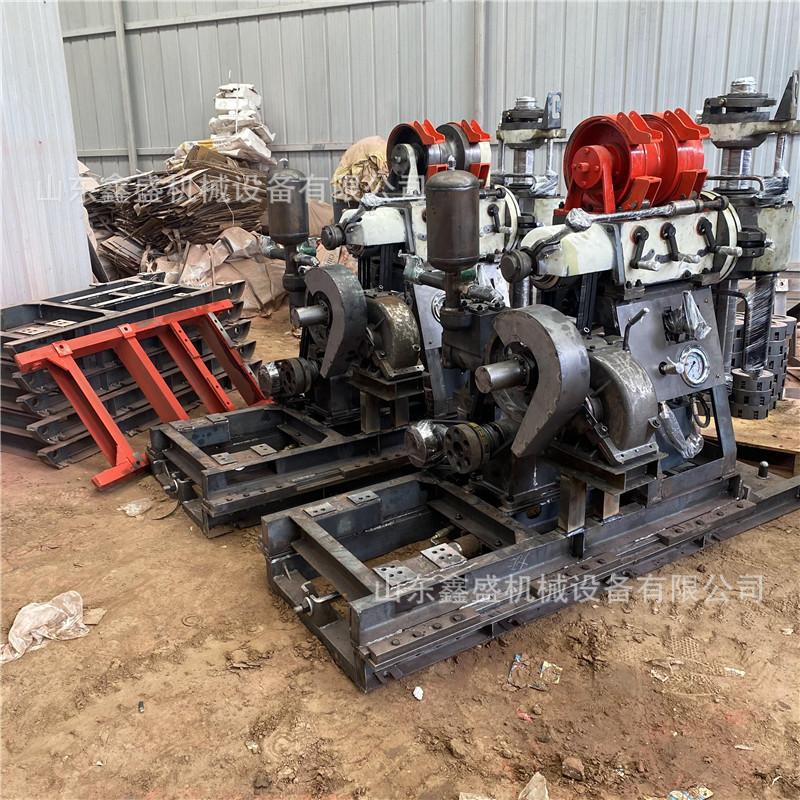

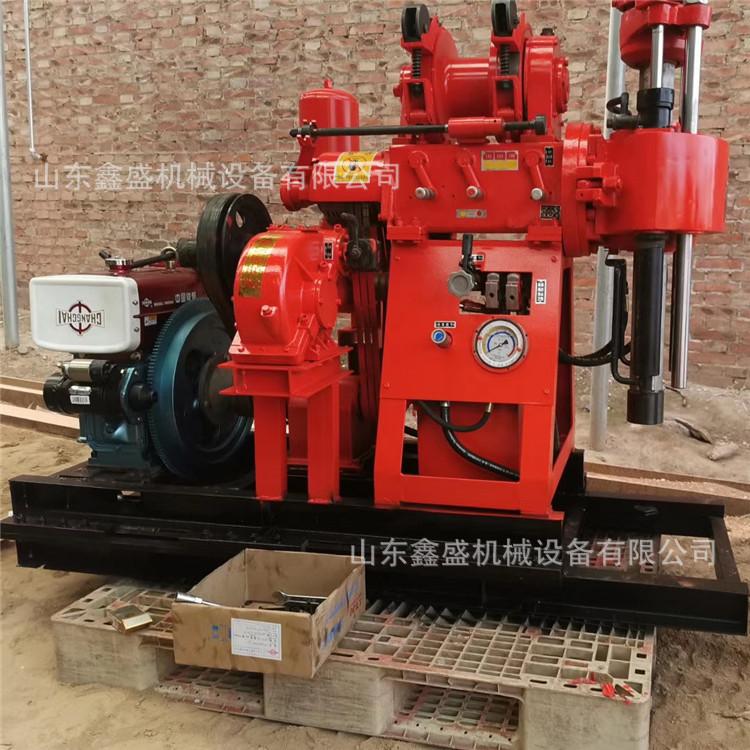

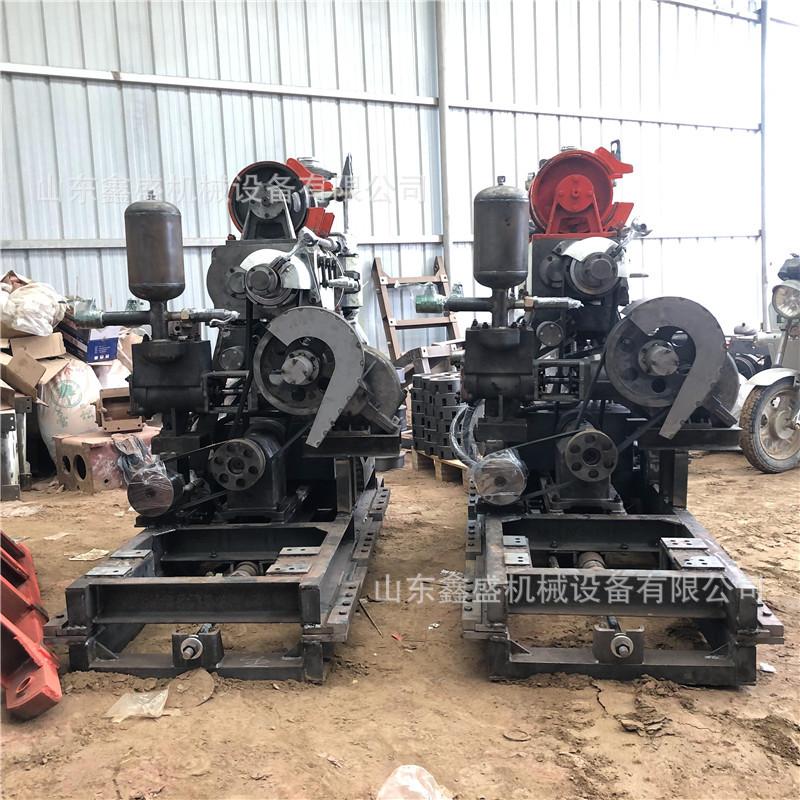

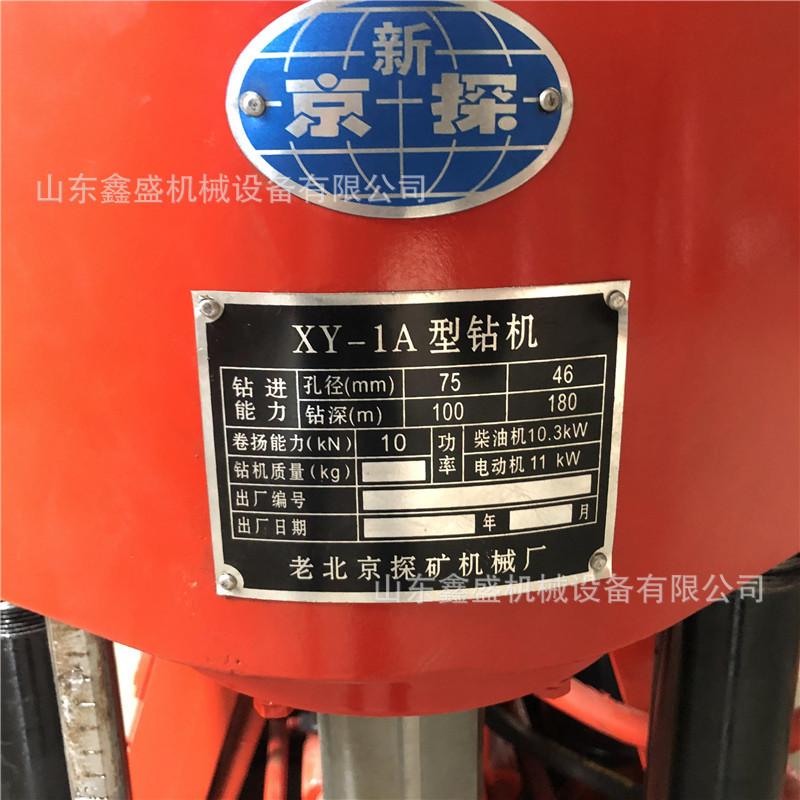

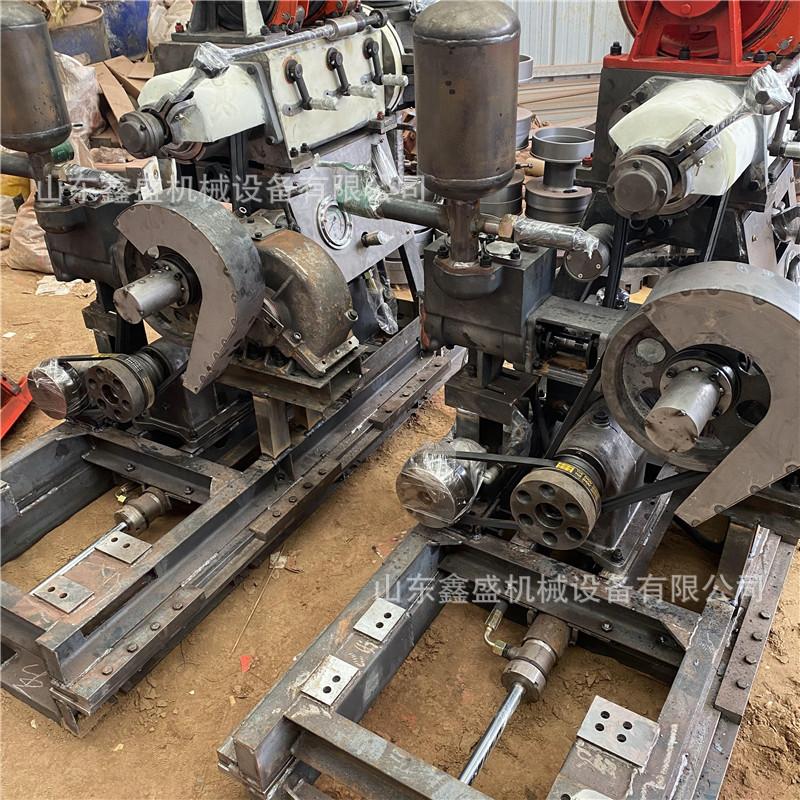

Plataforma de perfuração XY-1A:
Âmbito de aplicação: levantamento geológico, exploração geofísica, exploração de estradas e construção, perfuração de poços e outros projetos de perfuração
Parâmetros técnicos:
1. Equipamento de perfuração:Profundidade de perfuração: 100.180m Diâmetro máximo do furo: 150 mm
Diâmetro final do furo: 75,46 mm Diâmetro da haste de perfuração: 42,43 mm Ângulo de perfuração: 90-75°
Dimensões da sonda de perfuração: 1700*830*1320mm
Peso da sonda de perfuração (excluindo máquina elétrica) 500 kg
2. Velocidade do eixo vertical do rotador (cinco marchas): 1010, 790, 470, 295, 140 r/min Curso do eixo vertical: 450 mm
Velocidade máxima de movimento ascendente do eixo vertical sem carga: 3 m/s Velocidade máxima de movimento descendente do eixo vertical sem carga: 4 m/s
Força máxima de avanço do eixo vertical: 15 KN Força máxima de elevação do eixo vertical: 25 KN
3. Capacidade máxima de elevação do guincho (cabo simples): 11 KN Velocidade do tambor: 121,76,36 r/min
Velocidade periférica do tambor (segunda camada): 1,05, 0,66, 0,31 m/s Diâmetro do tambor: 140 mm Diâmetro do cabo de aço: 9,3 mm
Capacidade do cabo de aço: 35 m Diâmetro do freio: 252 mm Largura da correia do freio: 50 mm
4. Modelo de bomba de óleo: YBC-20/125 Pressão nominal: 12,5 Mpa Taxa de fluxo: 20 ml/r Velocidade nominal: 1500r/min
5. Modelo do motor: Y132M-4 Potência nominal: 7,5 KW Velocidade nominal: 1440 r/min
6. Modelo do motor diesel: ZS1105 Potência nominal: 13,3 kW Velocidade nominal: 2200 r/min
