Visão geral da estrutura abrangente de seguros de iluminação

Seguro abrangente de iluminaçãoO invólucro à prova de fogo do transformador é cilíndrico com fundo e tampa salientes. A tampa do invólucro e o corpo do invólucro adotam uma estrutura de parada de tampa giratória. Há uma caixa de junção na parte superior do invólucro para conduzir os cabos. O lado direito do invólucro é equipado com uma alça para operar o interruptor de isolamento, botões de partida e parada e um botão de teste para verificar se os sistemas de proteção contra curto-circuito e vazamento são eficazes. Há também um dispositivo de intertravamento mecânico confiável para garantir que, quando o interruptor de isolamento estiver fechado, a tampa do invólucro não possa ser aberta; quando a tampa do invólucro for aberta, o interruptor de isolamento não poderá ser fechado. Há um espelho de perspectiva acima da tampa do invólucro, e a luz indicadora de status pode ser observada de fora. A conexão entre o transformador principal e o invólucro adota uma estrutura deslizante, o que é conveniente para manutenção.

A proteção abrangente de iluminação é adequada para controle de energia de iluminação de 127 V e cargas de sinal em minas de carvão e possui equipamentos elétricos abrangentes à prova de chamas, como proteção contra curto-circuito, bloqueio de vazamento, ação de vazamento e indicação de risco de isolamento de cabo. A estrutura três em um pode substituir os transformadores existentes do tipo seco de 2,5 e 4KVA e o método de controle multicorpo de interruptores manuais à prova de explosão.

Condições de uso de garantia abrangente de iluminação

(1) A altitude não excede 2.000 metros;

(2) A temperatura média circundante não deve ser superior a +40°C e não inferior a -20°C;

(3) A humidade relativa do ar circundante não é superior a 95% (a +25°C);

(4) Em locais onde não haja forte vibração e a inclinação vertical não ultrapasse 15 graus;

(5) Em ambiente sem gases e vapores suficientes para corroer metais e danificar o isolamento;

(6) Pode ser usado em minas com perigos de metano e pó e gás de carvão;

(7) Locais que podem impedir a imersão de água e líquidos.

Características Técnicas do Seguro Integral de Iluminação

1. Tempo de proteção contra curto-circuito de iluminação: menos de 0,15 segundos, tempo de proteção contra curto-circuito de sinal: menos de 0,4 segundos.

2. O valor de configuração da ação de resistência de fuga à terra é 1,5KΩ (ajustável de 1,5K~3KΩ).

3. Valor de ação do resistor de bloqueio de vazamento 3KΩ±1KΩ

4. O valor de indicação de perigo de isolamento do cabo é 11KΩ±2KΩ.

5. O tempo de ação da proteção contra vazamento é inferior a 0,25 segundos.

6. Faixa de flutuação permitida da tensão de trabalho: Ue±10%.

7. Dimensões: ZBM (BZX) - 4C 605 × 480 × 605

8. Peso da máquina: 95 kg (128 kg)

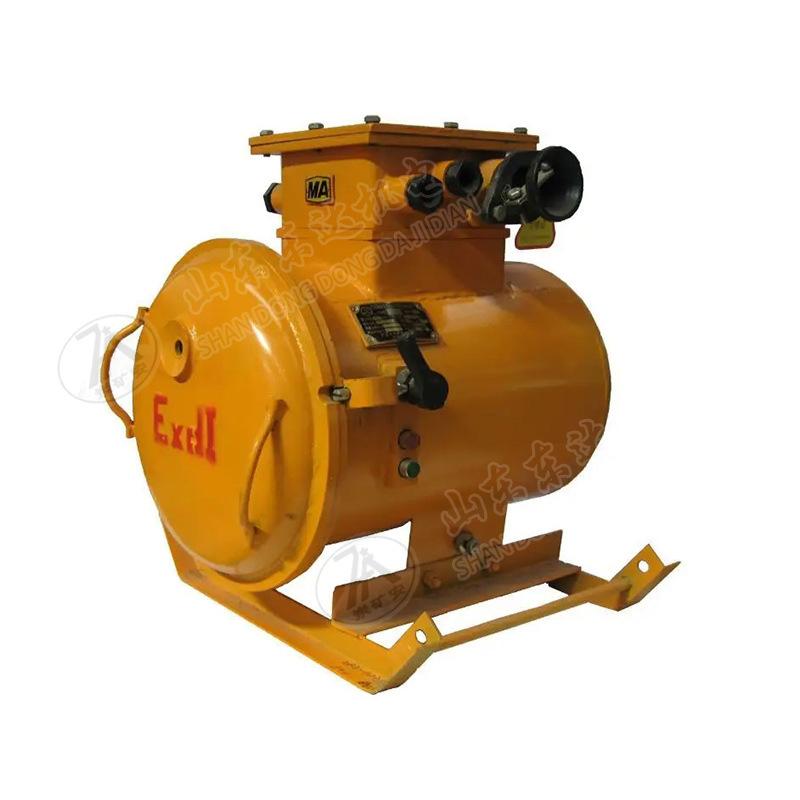

Mapa físico de seguro abrangente de iluminação
