Introdução do produto do dispositivo de sinal de elevação multifuncional PLC de mineração KXT19

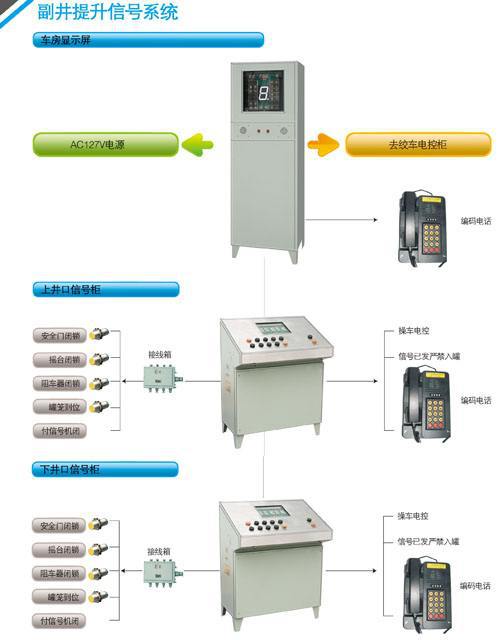

O dispositivo de sinalização de elevação multifuncional PLC de mineração KXT19 (doravante denominado "dispositivo de sinalização") é composto pela caixa de exibição da cabine do dispositivo de sinalização de elevação de mineração KXT19-F, pela caixa de sinalização do eixo inferior do dispositivo de sinalização de elevação intrinsecamente seguro para mineração KXT19-X, pela caixa de sinalização do eixo superior do dispositivo de sinalização de elevação intrinsecamente seguro para mineração KXT19-S, duas caixas de alimentação de estabilização de tensão intrinsecamente seguras e à prova de fogo para minas de carvão DXJ1-127 e pelo alarme sonoro e luminoso intrinsecamente seguro para mineração KXB15 (opcional).

O dispositivo de sinalização de elevação multifuncional PLC de mineração KXT19 é adequado para poços inclinados, poços principais, poços auxiliares e outros locais em ambientes perigosos sem poeira de carvão e gás explosivo em minas de carvão; caixa de exibição de sala de carro do dispositivo de sinalização de elevação de mineração KXT19-F, caixa de sinalização de cabeça de poço inferior do dispositivo de sinalização de elevação intrinsecamente seguro de mineração KXT19-X, caixa de sinalização de cabeça de poço superior do dispositivo de sinalização de elevação intrinsecamente seguro de mineração KXT19-S e caixa de fonte de alimentação de estabilização de tensão à prova de fogo e intrinsecamente segura para minas de carvão DXJ1-127 e alarme sonoro e luminoso intrinsecamente seguro de mineração KXB15 são estruturas à prova de fogo e intrinsecamente seguras para mineração.

Princípio de funcionamento do dispositivo de sinal de elevação multifuncional PLC de mineração KXT19

A fonte de alimentação intrinsecamente segura DC15V é fornecida pela caixa de alimentação estabilizada por tensão intrinsecamente segura e à prova de fogo DXJ1-127 para minas de carvão. Quando o dispositivo de sinal de elevação multifuncional PLC de mineração KXT19 é alimentado normalmente, o tubo digital do dispositivo de sinal de elevação multifuncional PLC de mineração KXT19 acende e exibe o número zero. Após o bloqueio da caixa de sinal de cabeça de poço inferior do dispositivo de sinal de elevação intrinsecamente seguro de mineração KXT19-X estar normal, a caixa de sinal de cabeça de poço inferior do dispositivo de sinal de elevação intrinsecamente seguro de mineração KXT19-X pode enviar um sinal para a caixa de sinal de cabeça de poço superior do dispositivo de sinal de elevação intrinsecamente seguro de mineração KXT19-S. Neste momento, a caixa de sinal de cabeça de poço inferior KXT19-X e a caixa de sinal de cabeça de poço superior KXT19-S têm as mesmas instruções de sinal digital.

Condições do ambiente operacional do dispositivo de sinal de elevação multifuncional PLC KXT19 Mine

Temperatura do ambiente de trabalho: -10℃～+40℃; Tensão de entrada: AC127V
Humidade relativa: ≤95 (a +25°C); Tensão de trabalho intrinsecamente segura: DV15V
Pressão atmosférica: 86kPa ~ 106kPa; Corrente de trabalho intrinsecamente segura: 315Ma
Frequência de áudio: 800~2000Hz
Em câmaras subterrâneas e túneis sem acumulação de água, em locais sem gases corrosivos que danifiquem o isolamento
Trabalhando em ambiente subterrâneo com mistura explosiva de gás e pó de carvão
Ruído ambiental: 75dB(A); Distância de controle: 1000m
O cabo de sinal de elevação PLC de canal duplo requer o uso de cabo blindado de cobre de 26×1,5 mm²; o PLC de canal único e o sinal de ponto simples requerem o uso de cabo blindado de cobre de 1,7×1,55 mm².
O cabo de conexão de energia deve ser um cabo de cobre com revestimento de borracha retardante de chamas, com espessura de 1,5 mm2 ou mais, e a resistência de isolamento entre cada fio central do cabo deve ser maior que 500 MΩ.
