A perfuratriz de túnel hidráulica completa para minas de carvão da série ZDY é usada principalmente para perfuração de furos de extração (descarga), rejuntamento de furos de extinção de incêndio, furos de injeção de água de veios de carvão, furos de alívio de pressão anti-explosão, furos de exploração geológica e outros furos de engenharia em minas de carvão. É adequada para vários veios de carvão e formações rochosas com coeficiente de firmeza de rocha f≤10. A perfuratriz pode perfurar furos em qualquer faixa de azimute e inclinação especificada na tabela de parâmetros básicos.
Características estruturais das sondas de perfuração de túneis totalmente hidráulicas da série ZDY para minas de carvão

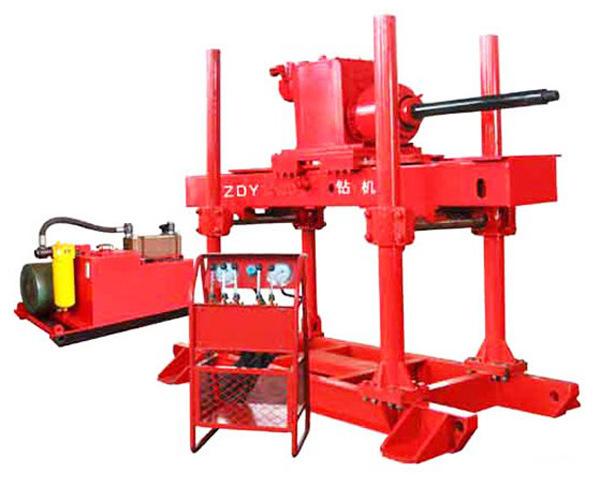

As plataformas de perfuração de túnel hidráulicas completas para minas de carvão da série ZDY são compostas principalmente de estação de bombeamento, cabeça de força, estrutura, estrutura de coluna, mesa de operação e ferramentas de perfuração. A estação de bombeamento da plataforma de perfuração e a cabeça de força são conectadas por tubos de alta pressão de diferentes diâmetros, e todas as juntas são juntas de conexão rápida, que são fáceis de instalar, remover e transportar. A estação de bombeamento aciona a bomba de óleo para girar por meio de um motor à prova de explosão, convertendo energia elétrica em energia hidráulica (óleo de pressão) do circuito de óleo rotativo e do circuito de óleo de propulsão e, em seguida, transporta o óleo de pressão para o atuador hidráulico por meio do grupo de válvulas na mesa de operação, realizando assim várias funções da plataforma de perfuração.
Parâmetros técnicos da série ZDY de perfuratrizes de túneis totalmente hidráulicas para minas de carvão
|
|
ZDY-1200S |
ZDY-1900S |
ZDY-3200S |
ZDY-4000S |
|
Profundidade de perfuração (m) |
200 |
300 |
350 |
400 |
|
Diâmetro do tubo de perfuração (m) |
50、63,5 |
63,5、73 |
63,5、73 |
63,7、73 |
|
Inclinação de perfuração (°) |
±90 |
|
||
|
Velocidade de saída (r/min) |
80/210 |
90/250 |
90/250 |
85/210 |
|
Torque de saída (Nm) |
1200/340 |
1900/680 |
3200/1150 |
4000/1620 |
|
Força de alimentação (kN) |
40 |
80 |
80 |
80 |
|
Força de extração (kN) |
60 |
110 |
110 |
110 |
|
Velocidade de alimentação normal (m/min) |
0-1,5 |
0-1,5 |
0-1,5 |
0-1,5 |
|
Curso de alimentação (mm) |
850/650 |
850/650 |
850/650 |
850/650 |
|
Potência do motor (kw) |
22 |
37 |
45 |
55 |
|
Tamanho do hospedeiro (mm) |
1850*910*1460 |
2000*1080*1560 |
2000*1080*1478 |
2000*1080*1478 |
|
Peso da máquina (kg) |
1732 |
2040 |
2350 |
2400 |
|
|
ZDY-650 |
ZDY-750 |
ZDY-1250 |
ZDY-2300 |
|
Profundidade de perfuração (m) |
150 |
150 |
200 |
300 |
|
Diâmetro do tubo de perfuração (m) |
42 |
42,50 |
50 |
63,5 |
|
Inclinação de perfuração (°) |
Guerreiro 90 |
|
||
|
Velocidade de saída (r/min) |
120 |
105/300 |
80/170 |
70/160 |
|
Torque de saída (Nm) |
650 |
750/280 |
1250/600 |
2300/1000 |
|
Força de alimentação (kN) |
50 |
40 |
60 |
110 |
|
Força de extração (kN) |
30 |
30 |
45 |
80 |
|
Velocidade de alimentação normal (m/min) |
0-1,5 |
0-1,5 |
0-1,5 |
0-1,5 |
|
Curso de alimentação (mm) |
850/650 |
850/650 |
850/650 |
850/650 |
|
Potência do motor (kw) |
15 |
18,5 |
22 |
37 |
|
Tamanho do hospedeiro (mm) |
2107*880*1000 |
2100*700*1000 |
2265*1080*1380 |
2276*1180*1478 |
|
Peso da máquina (kg) |
860 |
1100 |
1600
|
2230
|
|
|
ZDY-650 |
ZDY-750 |
ZDY-1250 |
ZDY-2300 |
ZDY-3200 |
ZDY-4000 |
|
Profundidade de perfuração (m) |
150 |
150 |
200 |
300 |
350 |
400 |
|
Diâmetro do tubo de perfuração (m) |
42 |
42,50 |
50 |
63,5 |
63,5、73 |
63,7、73 |
|
Inclinação de perfuração (°) |
Horizontal 360, vertical 360 |
|||||
|
Velocidade de saída (r/min) |
120 |
105/300 |
80/170 |
70/160 |
90/250 |
85/210 |
|
Torque de saída (Nm) |
650 |
750/280 |
1250/600 |
2300/1000 |
3200/1150 |
4000/1620 |
|
Força de alimentação (kN) |
50 |
40 |
60 |
110 |
80 |
80 |
|
Força de extração (kN) |
30 |
30 |
45 |
80 |
110 |
110 |
|
Velocidade de alimentação normal (m/min) |
0-1,5 |
0-1,5 |
0-1,5 |
0-1,5 |
0-1,5 |
0-1,5 |
|
Curso de alimentação (mm) |
850/650 |
850/650 |
850/650 |
850/650 |
850/650 |
850/650 |
|
Potência do motor (kw) |
15 |
18,5 |
22 |
37 |
45 |
55 |
|
Tamanho do hospedeiro (mm) |
2107*1000*2000 |
2100*1000*2000 |
2265*1000*2000 |
2276*1000*2000 |
2.000*1.000*2.000 |
2.000*1.000*2.000 |
|
Peso da máquina (kg) |
860 |
1100 |
1600 |
2230 |
2350 |
2400
|
