Visão geral dos desvios operados por minas

O controlador para o dispositivo de desvio controlado pelo motorista pode ser usado para o controle automático do desvio na faixa principal da mina de carvão. O motorista da locomotiva elétrica controla a posição do desvio com o transmissor do dispositivo de desvio controlado pelo motorista, e há um visor para o dispositivo de desvio controlado pelo motorista acima do desvio para exibir a posição do desvio.

Ambiente operacional de desvios controlados por motorista de mina

a) Temperatura ambiente: 0℃~+40℃

b) Umidade relativa média do ar: ≤95% (+25°C);

c) Pressão atmosférica: 80kPa~106kPa;

d) Minas de carvão subterrâneas com misturas explosivas de metano e pó de carvão, mas sem gases corrosivos que possam danificar o isolamento.

Princípio de funcionamento e instruções para uso de desvios controlados por motorista para minas

Quando a locomotiva elétrica entra na área de controle do transmissor do dispositivo de desvio controlado pelo motorista, o motorista envia um sinal, e o controlador do dispositivo de desvio controlado pelo motorista processa a instrução do sinal e envia uma instrução de ação. A válvula solenóide é ligada e o cilindro é ativado, empurrando assim o desvio para a posição necessária. Depois que o sensor de posição determina que o desvio está no lugar, o display mostrará a posição do desvio. Um transmissor pode controlarExistem 10 interruptores. De acordo com o número digital exibido no visor, pressione o número no transmissor para operar o interruptor.

Parâmetros técnicos de desvios controlados por minas

a) Tensão nominal: CA 127 V Corrente: 200 mA

b) Faixa de flutuação de tensão: 75%~110%

Tensão máxima de circuito aberto: DC 12,5 V Corrente máxima de saída: 916 mA

c) Parâmetros de segurança intrínseca: Uo: DC 12,5 V Io: 916 mA Co: 1 μF Lo: 0,1 mH

Precauções de instalação e manutenção

1. Leia atentamente este manual de instruções e o diagrama esquemático antes da instalação.

2. É expressamente proibido realizar operações de manutenção com a energia ligada;

3. O produto é fácil de instalar. Você pode abrir um buraco quadrado no túnel subterrâneo, colocar o controlador do dispositivo de desvio controlado pelo motorista no buraco e fixá-lo firmemente. O display é fixado acima do desvio.

4. Fiação fácil: basta usar um cabo de quatro núcleos com um diâmetro externo de 9 a 12 mm.

5. Antes da instalação, verifique primeiro se o modelo e as especificações do cabo são consistentes.

baixar Google

Ao fazer um pedido, indique claramente o modelo, especificação, quantidade, etc.

Se o usuário precisar selecionar acessórios ou encaixes, nossa empresa os fornecerá de acordo com os modelos solicitados para garantir a qualidade. Se o usuário os comprar ou modificar por conta própria, nossa empresa não será responsável.

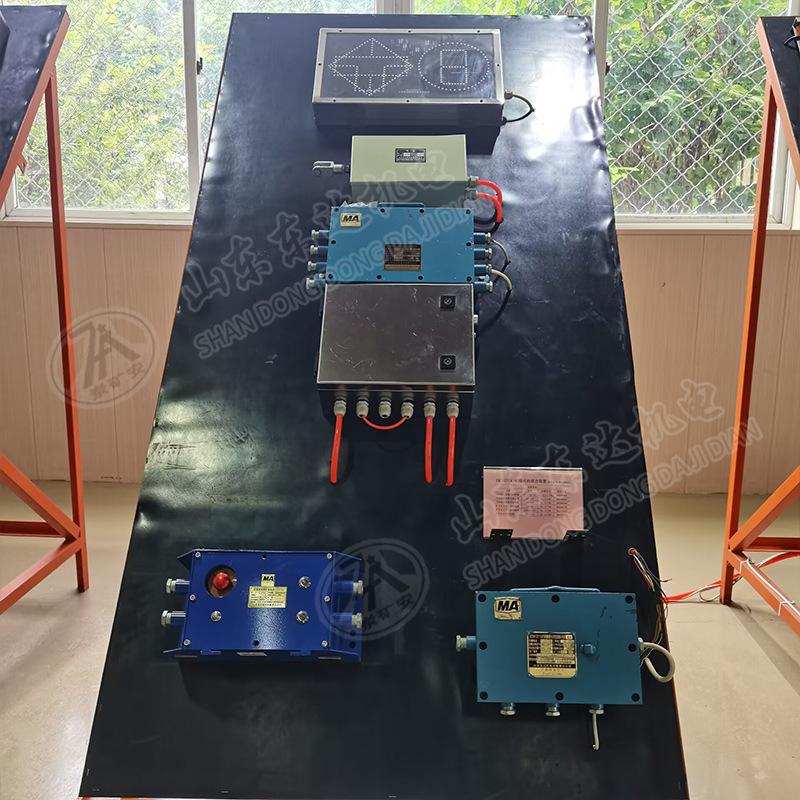

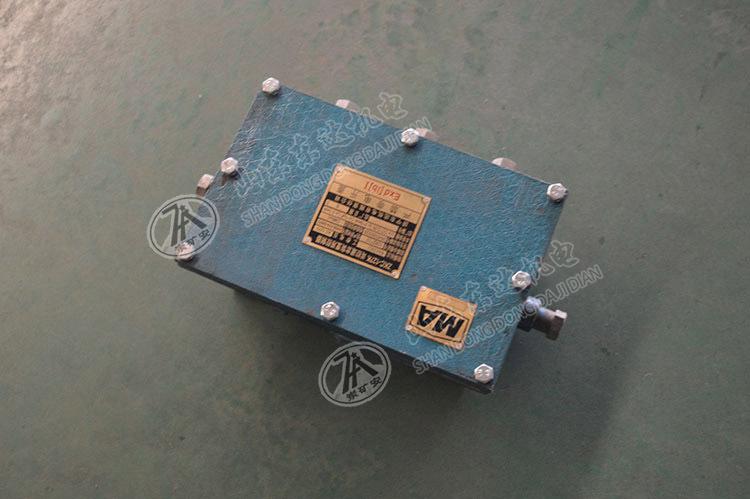

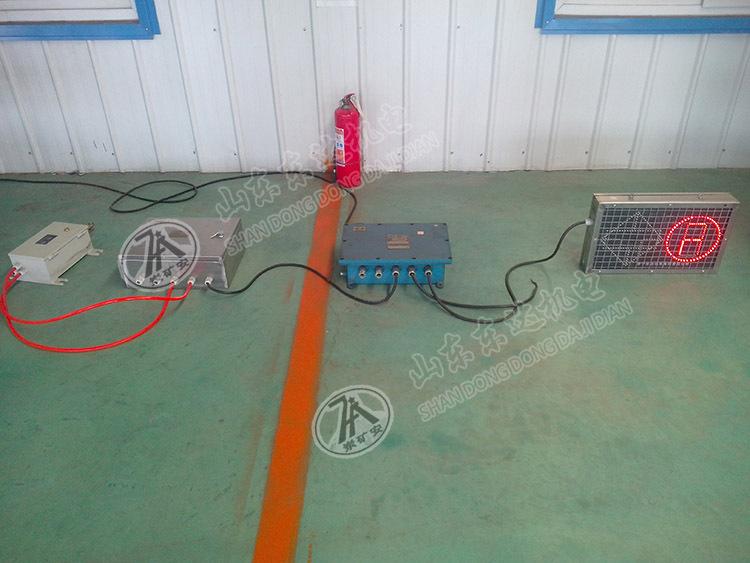

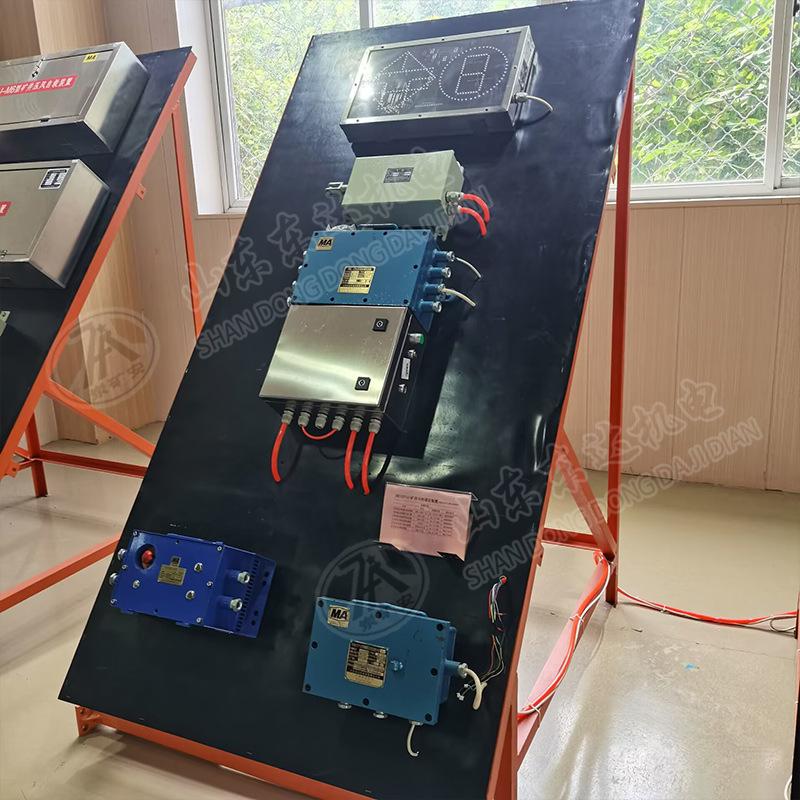

Fotos reais de desvios controlados por minas
