Equipamento de perfuração de túnel totalmente hidráulico tipo esteira para minas de carvão

1. Finalidade e escopo de uso

ZDY4000LPSA perfuratriz hidráulica completa do tipo esteira para minas de carvão é usada principalmente para perfuração de furos de extração (descarga) de gás, rejuntamento e prevenção de incêndio em minas de carvão. Furos de extinção de incêndio, furos de injeção de água de veios de carvão, furos de alívio de pressão anti-explosão, furos de exploração geológica e outros furos de engenharia. Aplicável ao coeficiente de resistência da rocha f10 várias camadas de carvão e formações rochosas. A broca pode se mover independentemente e girar no local. A seção do túnel ou do local de perfuração deve ser maior que 10,5 m2, a altura maior que 4 m e a largura maior que 3,5 m.

2 Estrutura principal e princípio de funcionamento

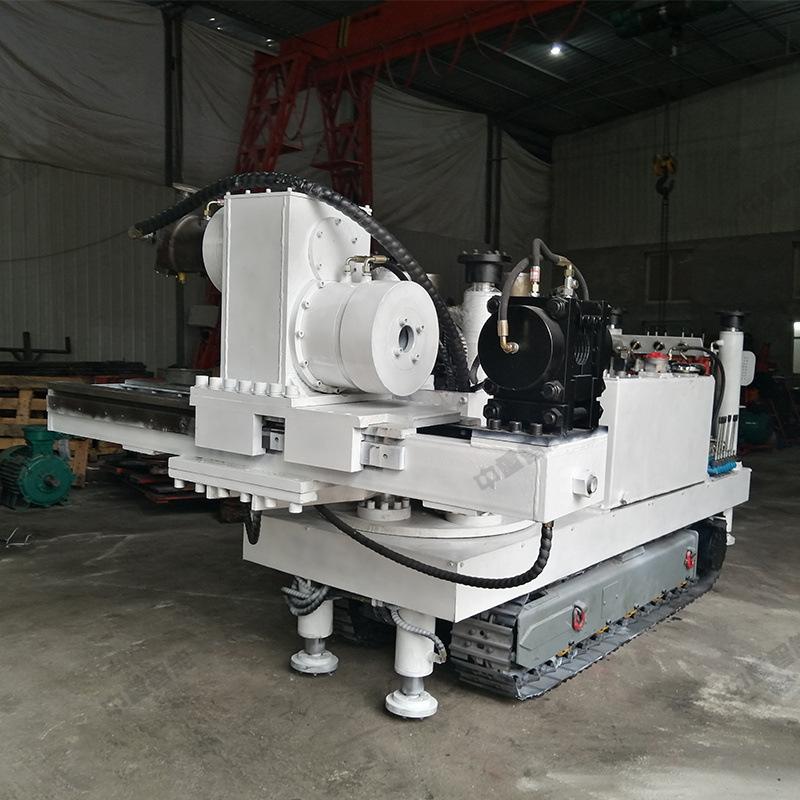

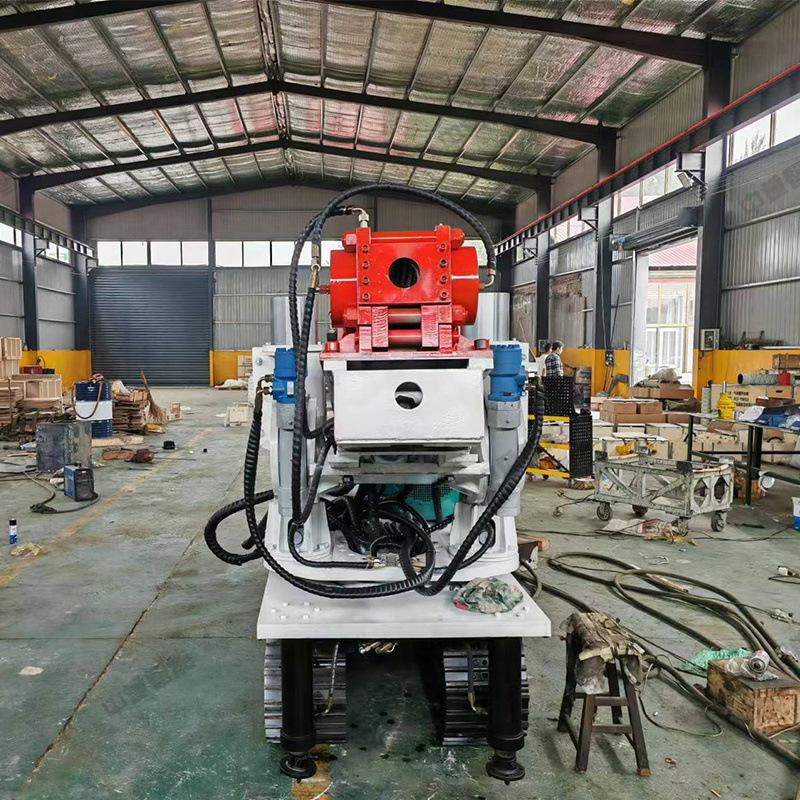

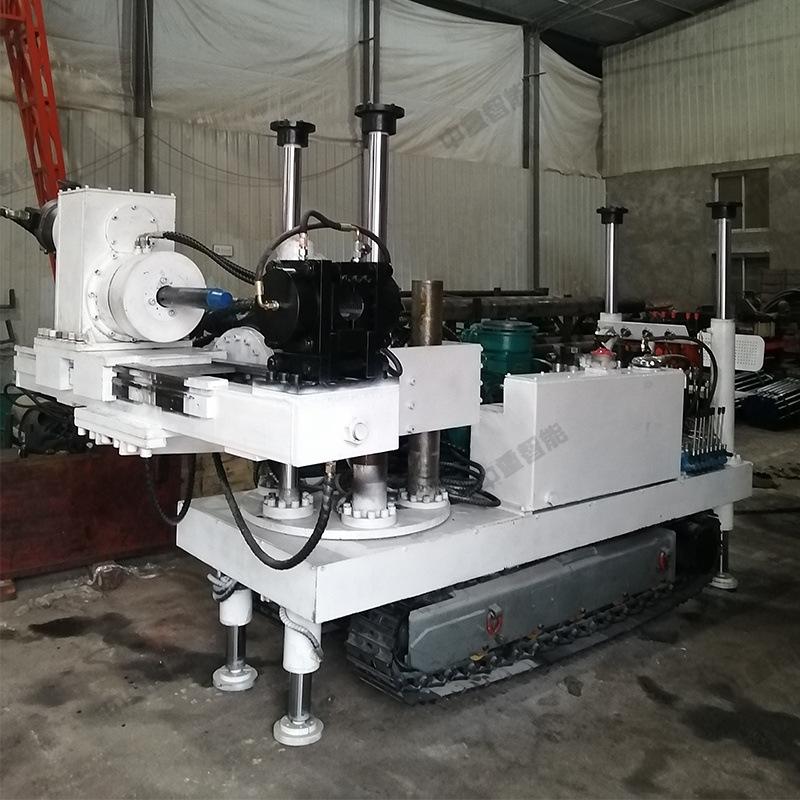

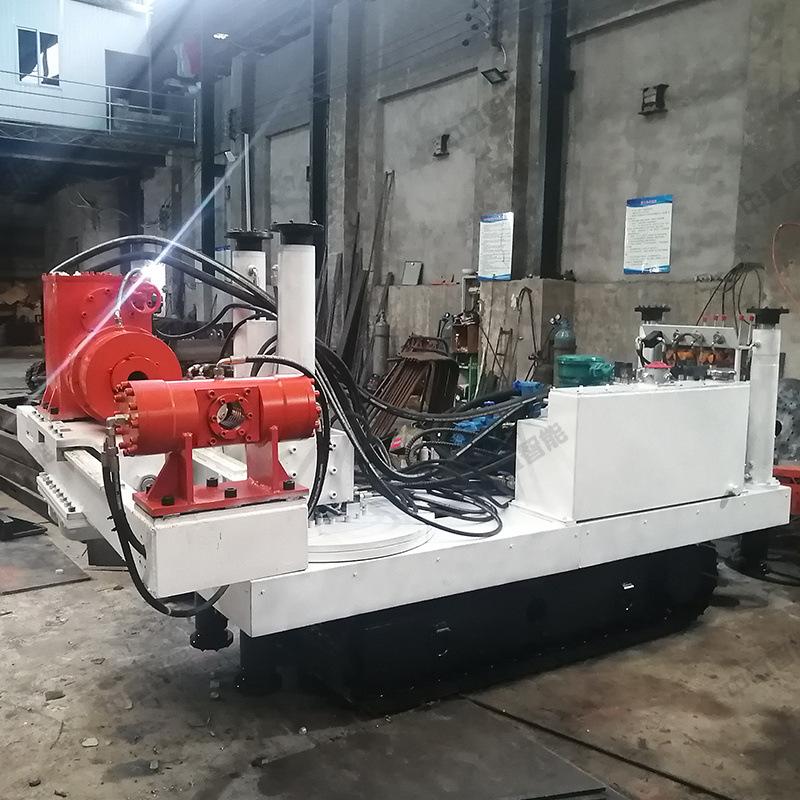

A estrutura geral da plataforma de perfuração é mostrada na Figura 1, e o sistema hidráulico é mostrado na Figura 11. Ele é composto principalmente de um veículo rastreador, um console operacional, uma cabeça de força, uma estrutura, uma braçadeira, um conjunto de motor, um refrigerador, um tanque de óleo, uma ferramenta de perfuração, etc.

2.1 Montagem do tanque de combustível

O conjunto do tanque de combustível é composto principalmente pelo corpo do tanque, filtro de ar, filtro de óleo de retorno,Filtro de sucção de óleo autovedante TF e outros componentes. A estação de bombeamento é a fonte de energia da plataforma de perfuração, convertendo energia elétrica em energia hidráulica. O motor aciona a bomba de êmbolo através do acoplamento de engrenagem, e a bomba de êmbolo suga óleo do tanque de óleo e emite óleo de pressão. O tanque de óleo é preenchido com óleo hidráulico antidesgaste 46# até a marca no medidor de nível de óleo. Para evitar que sujeira entre no tanque de óleo ao reabastecer no subsolo, o reabastecimento deve ser feito através de um filtro de ar.

2.2 Mesa de operação da sonda de perfuração

A mesa de operação é usada para manipular as ações de vários componentes do sistema hidráulico para atingir a operação normal da plataforma de perfuração. É composta principalmente por uma mesa de operação, uma válvula de operação principal, uma válvula de reversão multidirecional de deslocamento, uma válvula de ajuste, uma válvula de aceleração, um manômetro, uma mangueira, etc. A mesa de operação distribui o óleo de pressão fornecido pela estação de bombeamento para cada atuador hidráulico por meio de um grupo de válvulas de reversão multidirecional para atingir várias funções da plataforma de perfuração. A válvula de operação principal é composta por cinco válvulas, que controlam respectivamente a rotação para frente e para trás da cabeça de potência, o movimento normal para frente e para trás, o movimento rápido para frente e para trás do cilindro de alimentação, a fixação e liberação do mandril hidráulico, a fixação e liberação da braçadeira, etc.; a válvula de reversão multidirecional de deslocamento controla principalmente o deslocamento do veículo rastreador da plataforma de perfuração e controla os rastreadores esquerdo e direito, respectivamente, para obter caminhada reta, giro, etc.; a válvula de ajusteDepende de7 válvulas compõem o equipamento de perfuração para trabalhar a 720° sem ângulos mortos e ancorar o equipamento de perfuração;Quando o equipamento de perfuração estiver funcionando, a velocidade de avanço do equipamento de perfuração pode ser ajustada ajustando o fluxo da válvula de aceleração (ajuste fino).O óleo de alta pressão na saída da bomba grande é distribuído para a válvula de operação principal e a válvula de deslocamento através da válvula de esfera de três vias de alta pressão; o óleo de alta pressão na saída da bomba pequena é distribuído para a válvula de ajuste e a válvula principal. O cilindro de elevação e cada cilindro de ancoragem são equipados com uma trava hidráulica bidirecional para garantir a operação confiável e segura da plataforma de perfuração.

2.4 Cabeça de potência

A cabeça de força é composta principalmente por um motor hidráulico, uma caixa de engrenagens, um mandril, etc. A cabeça de força é um mecanismo que converte energia hidráulica em energia mecânica. O óleo de pressão aciona o motor hidráulico para girar, e a caixa de engrenagens aciona o fuso e a ferramenta de perfuração para girar, gerando a velocidade e o torque. A caixa de engrenagens é um mecanismo de transmissão de engrenagem de dois estágios. Ao mudar a velocidade, o volante do motor é girado no sentido horário ou anti-horário, e a velocidade do equipamento de perfuração aumenta ou diminui gradualmente. O volante da bomba variável é girado no sentido horário ou anti-horário, e a velocidade do equipamento de perfuração diminui ou aumenta gradualmente (Observação: Ao ajustar a velocidade, o equipamento de perfuração deve parar de girar e avançar). O mandril é totalmente hidráulico e é usado para prender o tubo de perfuração ou a trança de água frontal.

2.5 Prateleira

A estrutura é usada para suportar a potência eEle realiza o movimento para frente e para trás da cabeça de potência. É composto principalmente de uma estrutura, um cilindro de propulsão, uma placa de arrasto, A cabeça de força é fixada no carro com parafusos de alta resistência. Sob a ação do cilindro de propulsão, o carro e a cabeça de força são acionados para se mover para frente e para trás ao longo do trilho guia da estrutura superior.

2.6 Grampo

A braçadeira é instalada na extremidade frontal da estrutura, usada principalmente para prender o tubo de perfuração e cooperar com a cabeça de força para carregar e descarregar mecanicamente o tubo de perfuração. A braçadeira consiste em um cilindro, um pistão, um alojamento, deslizamentos, etc.

2.7 Componentes do motor

O conjunto do motor é composto principalmente de um motor elétrico, uma bomba de pistão duplo, um acoplamento de engrenagem, uma tampa de conexão, um grande conjunto de entrada e saída de óleo da bomba, um pequeno conjunto de entrada e saída de óleo da bomba, uma válvula de alívio e outros componentes. A função do conjunto do motor é acionar a bomba de pistão duplo através do acoplamento.A bomba gira, convertendo energia elétrica em energia hidráulica(óleo de pressão). A saída de óleo de pressão pela bomba grande vai para a válvula de operação principal e válvula de deslocamento da plataforma de perfuração, e a saída de óleo de pressão pela bomba pequena vai para a válvula de operação principal e válvula reguladora.

2.8 Refrigerador

O refrigerador resfria principalmente o óleo hidráulico. O óleo de retorno de cada válvula operacional, cada bomba e motor é resfriado pelo refrigerador através da placa de retorno de óleo, filtrado pelo filtro fino e retornado ao tanque de óleo para reciclagem.

2.9 Chassi

O chassi é a parte de suporte de todo o equipamento de perfuração e é composto principalmente por um carrinho de esteira, plataformas giratórias superiores e inferiores, uma estrutura de elevação, uma estrutura de canto, uma coluna, um cilindro de suporte, etc. O carrinho de esteira é composto por dois conjuntos de conjuntos de esteiras, e os motores de acionamento são controlados separadamente. Ao operar a alavanca da válvula de deslocamento, os movimentos para frente, para trás e de giro podem ser realizados; a plataforma giratória inferiorO rack pode ser colocado na horizontal360° Gire, a plataforma giratória superior pode fazer o rack puxarNa direção vertical360° rotação; a estrutura de elevação pode ser ajustada de acordo com a posição real de perfuração; cada cilindro de suporte é usado para ancorar a máquina principal durante a operação.

2.10 Ferramentas de perfuração

As ferramentas de perfuração incluem tubo de perfuração, broca e trança d'água.

A haste de perfuração pode ser selecionada de acordo com a aplicação, como haste lisa, haste triangular, haste de perfuração com arco apertado ou haste espiral. Cada seção tem comprimento de 0,8 m, 1 m、1,5 m。A conexão entre os tubos de perfuração adota conexão de rosca cônica trapezoidal ou conexão hexagonal, que tem as vantagens de alta resistência, fácil desmontagem e montagem e boa centralização.

A broca é uma peça composta Brocas centrais PDC, ou brocas de liga especial (ou peça composta) para hastes de perfuração em espiral, têm características de alta resistência e longa vida útil.

Existem duas especificações de tranças de água: trança de água frontal e trança de água traseira, que são selecionadas de acordo com as especificações do tubo de perfuração. Elas são usadas para passar água ou ar comprimido para a broca quando o tubo de perfuração está perfurando um furo, o que desempenha um papel no resfriamento e lubrificação da broca.
