Introdução e princípio da haste de pressão hidráulica elétrica DYTP

As hastes de pressão eletro-hidráulicas são hastes de pressão hidráulicas elétricas, que são adequadas para movimento linear push-pull reciprocante (ou ângulo nominal de rotação reciprocante). Elas podem ser usadas em locais onde as peças de trabalho são elevadas, abaixadas ou fixadas. Elas também podem ser usadas em áreas perigosas de longa distância e alta altitude, e podem ser conectadas a um computador para controle centralizado (programado). Elas agora são amplamente utilizadas em metalurgia, mineração, carvão, eletricidade, máquinas, alimentos, cimento, indústria química, conservação de água, transporte e outros departamentos, e são uma fonte de energia geral indispensável. Princípio de funcionamento:
A haste elétrica hidráulica usa um motor elétrico como fonte de energia. Através da rotação direta (reversa) do motor elétrico, o óleo hidráulico é emitido através de uma bomba de engrenagem bidirecional para produzir óleo sob pressão, que é então enviado ao cilindro de trabalho através do bloco coletor do circuito de óleo para realizar o movimento alternativo da haste do pistão .

Vantagens do atuador hidráulico elétrico DYTP

1. Com função de proteção automática contra sobrecarga: Quando a haste de pressão eletro-hidráulica está funcionando, se a força externa na haste do pistão exceder a força de saída nominal ou o pistão tiver atingido o fim, o motor ainda está girando, e a pressão do óleo no circuito de óleo aumenta para a pressão definida, a válvula de transbordamento transborda de forma rápida e precisa, realizando proteção automática contra sobrecarga. Embora o motor esteja girando, ele não queimará.
2. Função de autotravamento: Um mecanismo de autotravamento de pressão é projetado no bloco integrado do circuito de óleo da haste de pressão eletro-hidráulica. Quando o motor para de girar, a haste do pistão imediatamente permanece na posição nominal e o óleo de pressão está em um estado de manutenção de pressão.

3. Ajuste contínuo: pode ser ajustado continuamente dentro da velocidade nominal, força de saída e faixa de curso, de acordo com as necessidades do usuário.
Descrição da modelagem A haste de pressão eletro-hidráulica é composta principalmente de seis elementos básicos, a saber, o tipo de haste de pressão, o nível de proteção do motor, a força de saída nominal, o curso, a velocidade nominal e o ângulo de uso. Também pode ser equipada com três funções de ajuste de acordo com os requisitos do cliente, a saber: pressão de ajuste de velocidade, ajuste de tensão e ajuste de curso (posicionamento do interruptor de curso). Além das três funções de ajuste acima, que devem ser especificadas em palavras ao fazer o pedido, consulte o método de compilação do modelo para outras funções e preencha os seis elementos cuidadosamente.

Precauções para instalação e uso da haste de pressão hidráulica elétrica DYTP

Deve haver espaço suficiente para a instalação da haste de pressão eletro-hidráulica e a temperatura ambiente deve estar entre 10 e 60 graus (pedidos especiais são necessários para ambientes de alta temperatura).
Os usuários podem configurar o interruptor de viagem de acordo com as necessidades de controle.
Antes de instalar a haste de pressão hidráulica elétrica, coloque-a plana no chão e injete óleo hidráulico (marca HM, nível de precisão 46-68). O nível de óleo deve estar na borda inferior da porta de observação, e o nível de óleo da haste de pressão dividida deve estar a 50 mm da caixa.
Antes de usar DYTZ, DYTP e DYTF, afrouxe o parafuso de exaustão do orifício de exaustão 2 voltas.
Durante a instalação, faça um teste de inicialização da máquina.
Atuador integral, basta conectar na energia e ele funcionará
Conecte a fonte de alimentação à haste de pressão dividida e deixe o cilindro alternar várias vezes sem carga para exaurir o ar no cilindro e no tubo de óleo.

Manutenção do atuador hidráulico elétrico DYTP

Para garantir a vida útil do tubo de óleo de alta pressão, fixe-o com borracha.
O óleo hidráulico deve ser filtrado ou substituído regularmente, uma vez por ano ou em um intervalo personalizado com base no trabalho real.
Se o motor ficar sem uso por um longo período, o isolamento deverá ser verificado antes de ser colocado em uso.

Solução de problemas simples para atuador hidráulico elétrico DYTP

Se não funcionar logo após a instalação, verifique se o motor não está funcionando ou se o nível de óleo está insuficiente.
Se não funcionar após um período de uso, remova o bujão de queda do controle hidráulico, limpe o núcleo da válvula de controle hidráulico e substitua o óleo hidráulico.
Após uso prolongado, a haste pode empurrar e puxar sem carga, mas não pode parar com carga. Substitua a vedação do orifício do pistão no cilindro de óleo. Se a superfície de vedação vazar, substitua a vedação. Se o óleo pingar da parte estendida da haste do bujão de óleo, substitua a vedação do eixo.

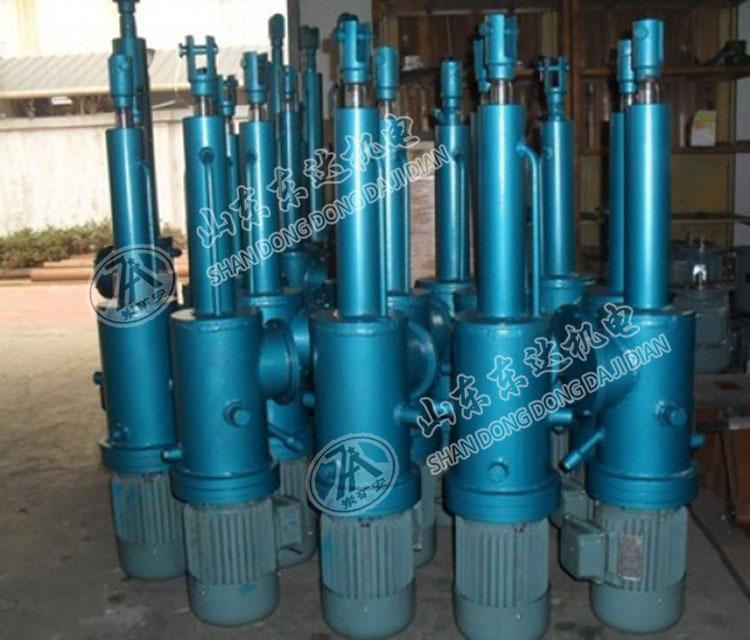

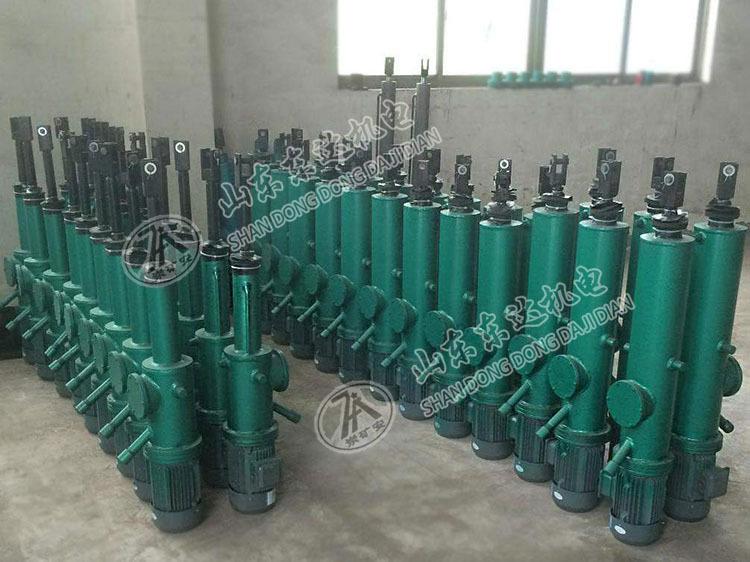

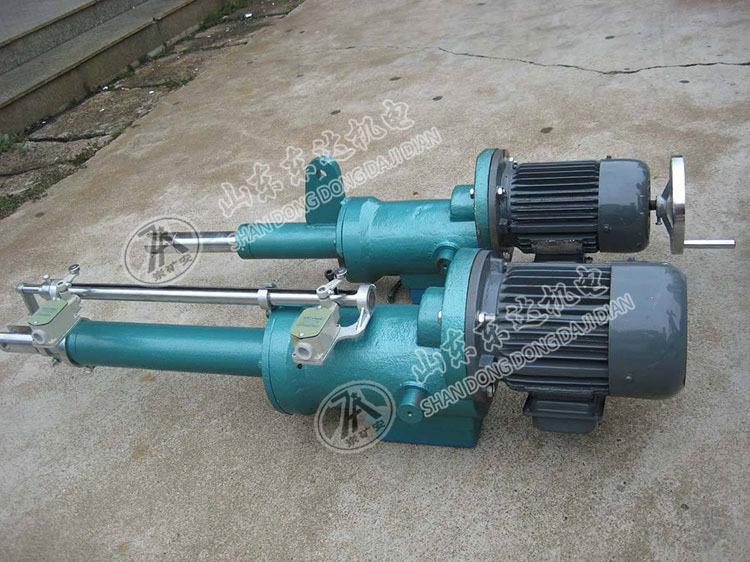

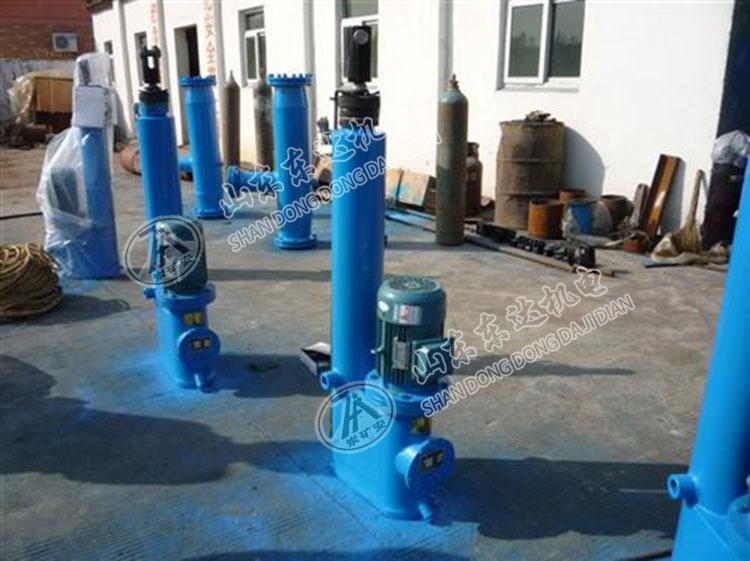

Imagem física da haste de pressão hidráulica elétrica DYTP
