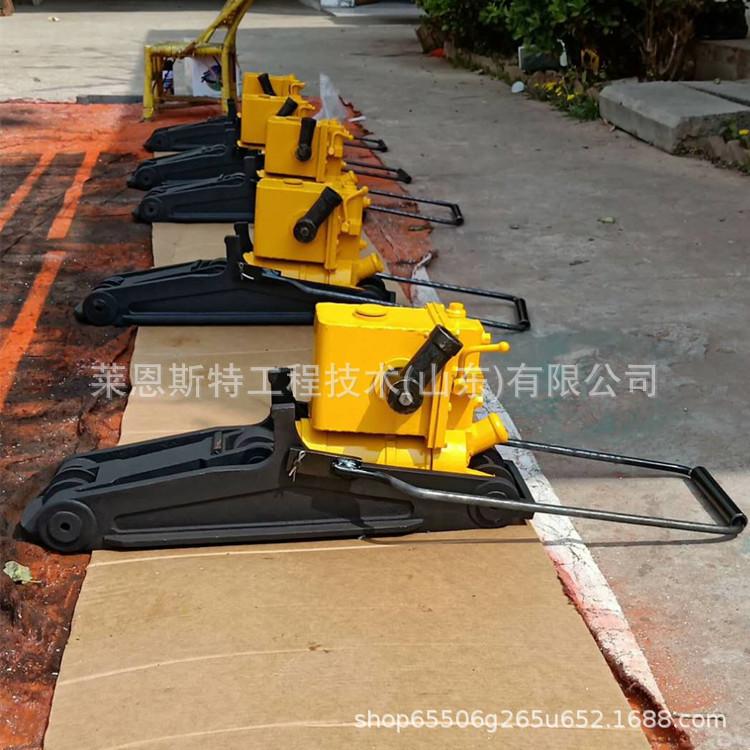

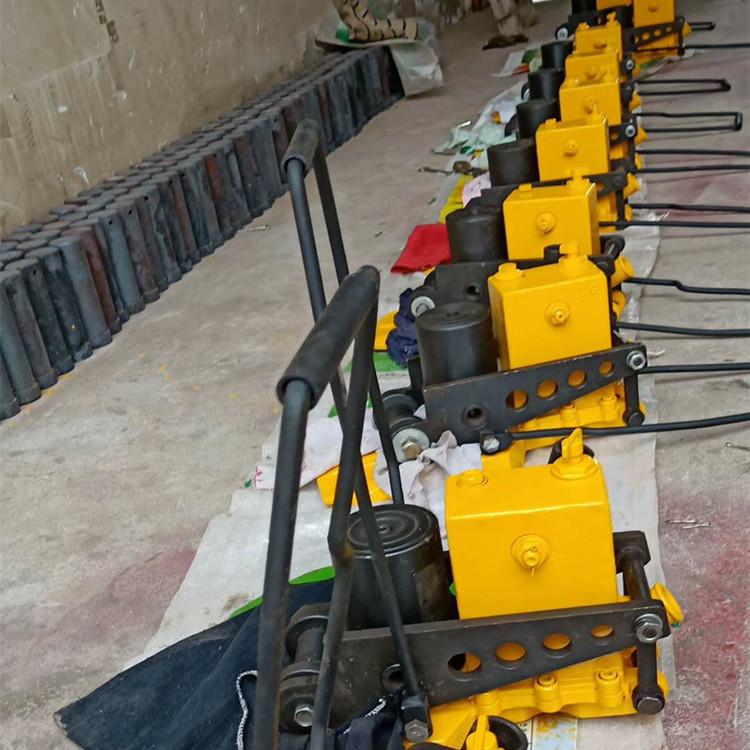

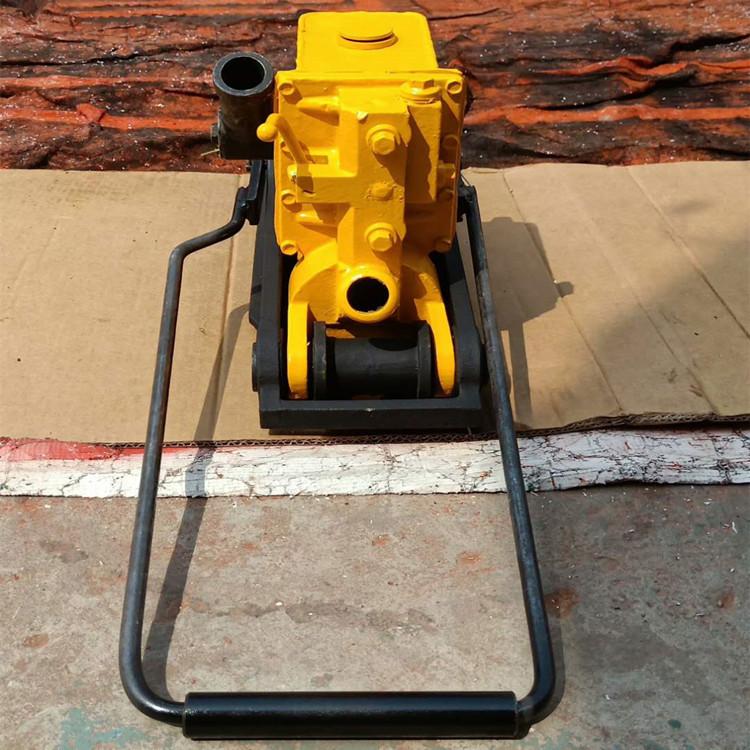

O levantador hidráulico de trilhos YQB-300 é uma ferramenta especial para manutenção diária e reparo de linhas ferroviárias, com duas funções de elevação e tração de trilhos. O levantador hidráulico de trilhos tem uma estrutura simples, operação conveniente, alta eficiência, sem intrusão de limites, uso seguro e confiável, e é uma ferramenta ideal para operações ferroviárias.

Parâmetros técnicos do extrator hidráulico de esteiras

1. Alta força de elevação: 300KN

2. Força máxima de tração: 300KN

3. Quantidade máxima de elevação: 125 mm

4. Extração máxima: 80 mm

5. Curso alternativo da bomba de óleo 8 mm

6. Pressão nominal do óleo 48mpa

7. Força operacional da alça 260N

8. Dimensões: 550×180×240mm

9. Peso líquido 24Kg

Princípio de funcionamento do extrator hidráulico de esteira

O dispositivo de elevação e tração de esteira hidráulica tipo 300 consiste em um cilindro, um assento de cilindro, um tanque de combustível, uma bomba de êmbolo, um suporte, uma base e uma alça. A base, o suporte e o assento do cilindro são articulados com um eixo de pino para formar uma articulação plana de quatro barras. O assento do cilindro é equipado com uma válvula de segurança e uma válvula de retorno de óleo. Ao mover o joystick, o óleo de alta pressão gerado na bomba de êmbolo entra no cilindro, empurrando o pistão para fora. Sob a ação do impulso do pistão, o cilindro e o suporte giram para cima em torno do eixo do pino na base ao mesmo tempo, gerando um impulso vertical para cima na dobradiça da roda de elevação da esteira e gerando um impulso horizontal no bloco superior do suporte, atingindo assim o propósito de levantar e puxar a esteira.
