Resumo do Produto:

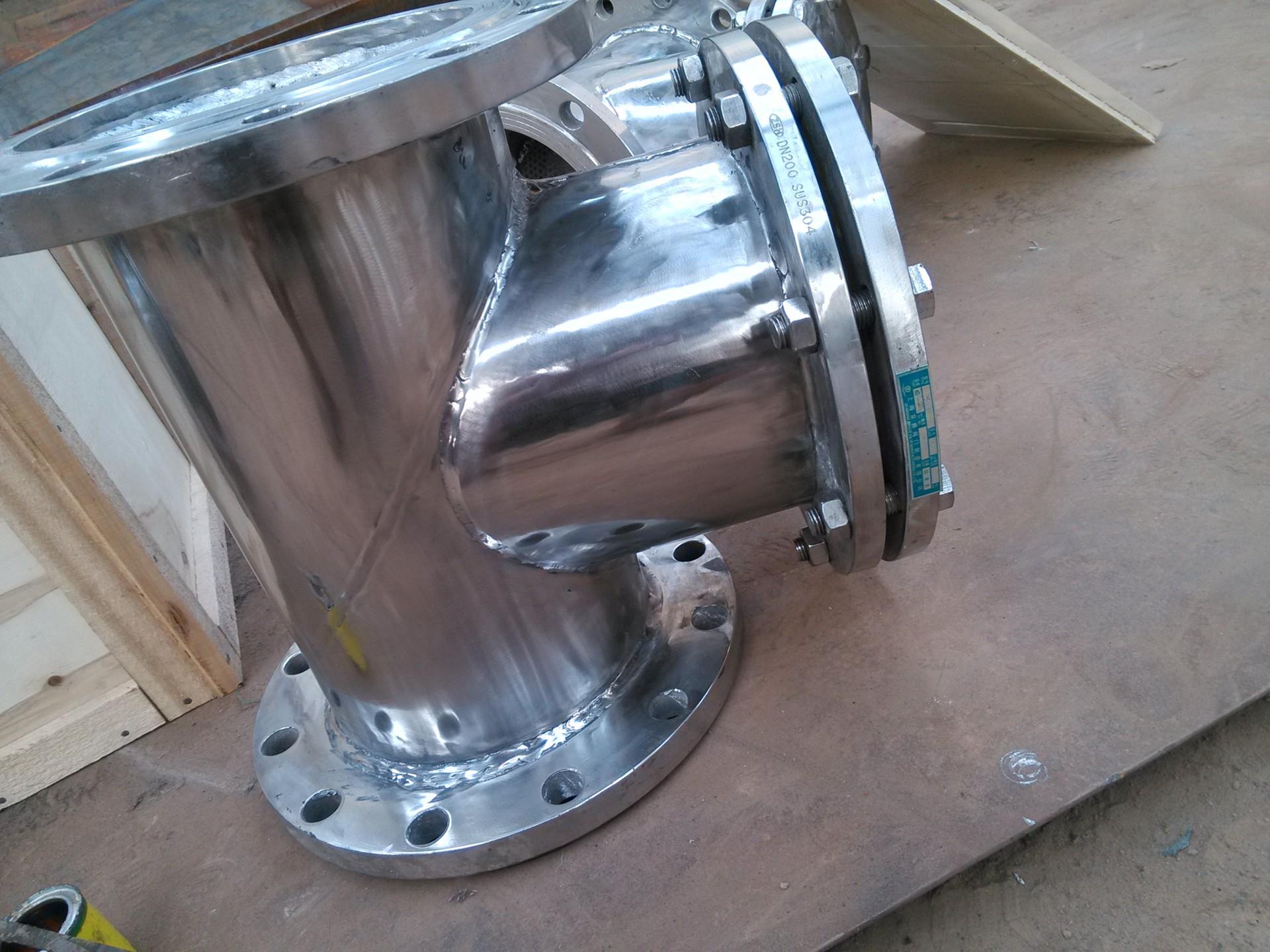

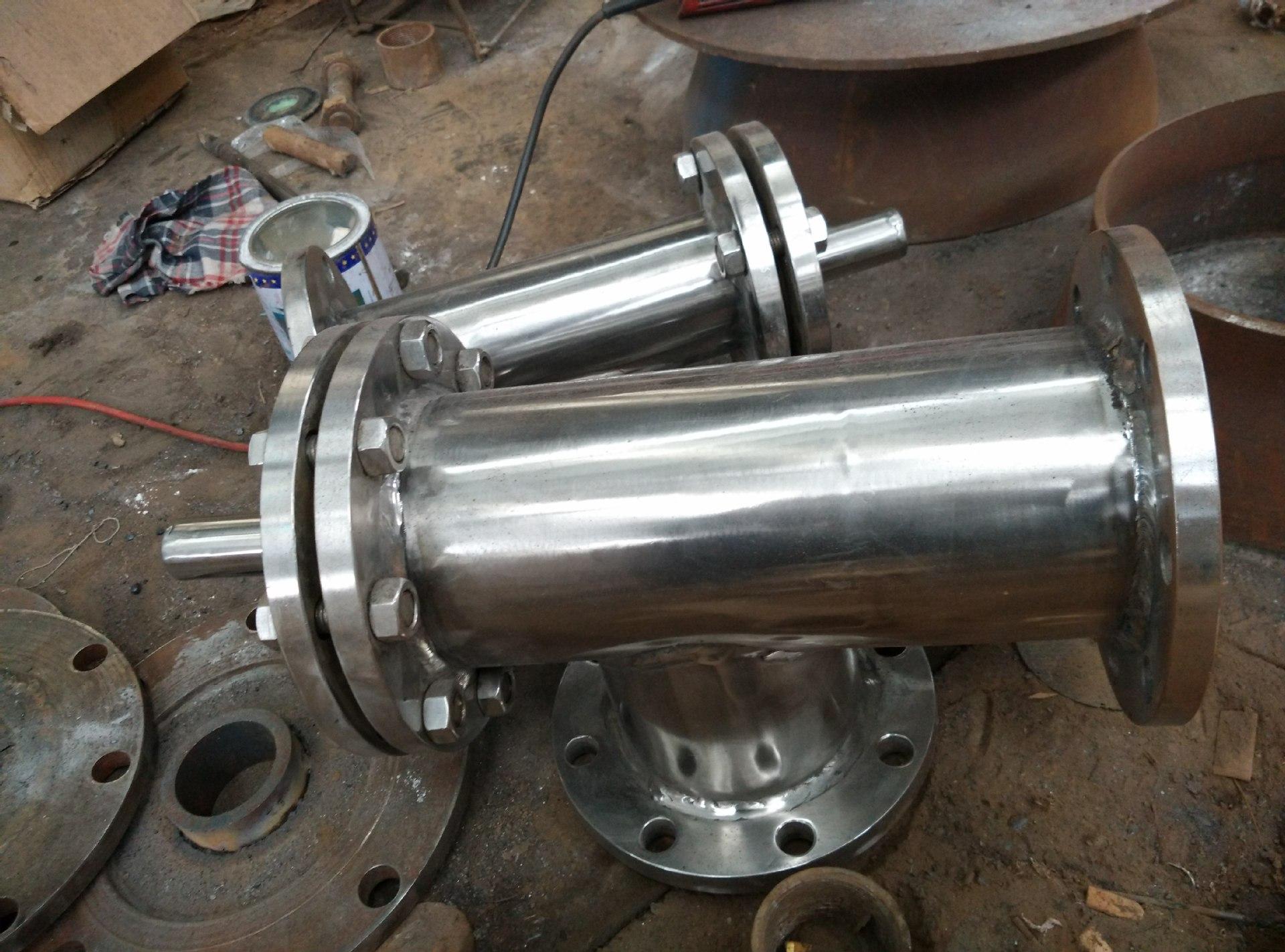

O filtro tipo T de tubulação é um dispositivo para remover impurezas sólidas durante o processo de transporte de líquido por tubulação. Quando o líquido flui através do filtro tipo T, as impurezas nele contidas são filtradas, o que pode proteger a operação normal da bomba, compressor, instrumento e outros equipamentos. Quando a limpeza for necessária, basta retirar o cartucho de filtro destacável, remover as impurezas filtradas e reinstalá-lo. É extremamente conveniente de usar e manter.
Parâmetros técnicos:
Material da casca | Aço carbono | Aço inoxidável |
Material de filtro | Aço inoxidável | |
Material de vedação | Amianto resistente a óleo, grafite flexível, politetrafluoroetileno | |
Temperatura de trabalho (℃) | -196-400℃ | |
Pressão nominal (MPa) | 1,0~4,0 | |
Precisão de filtragem (malha/pol.) | 10～300 | |
Método de conexão | Flange, soldagem de topo | |
Especificações diretas:
Diâmetro nominal | Dimensões principais | Emissões □ "B" | peso de referência (KG) | |||
eu | L1 | L2 | H | |||
50 | 300 | 526 | 164 | 164 | R1/2" | 13,9 |
65 | 338 | 594 | 184 | 184 | 19,5 | |
80 | 368 | 652 | 196 | 196 | 24,3 | |
100 | 423 | 735 | 220 | 175 | 36,1 | |
125 | 466 | 814 | 240 | 194 | 55,3 | |
150 | 521 | 917 | 270 | 217 | 74,1 | |
200 | 630 | 1108 | 320 | 268 | 145,0 | |
250 | 738 | 1310 | 370 | 320 | 220,1 | |
300 | 846 | 1512 | 420 | 372 | 317,9
| |
