Fornecimento do Fabricante Filtro Tipo Y de Ferro Fundido Filtro de Solda de Ferro Fundido com Especificações Completas Gl41H-16 Dn65

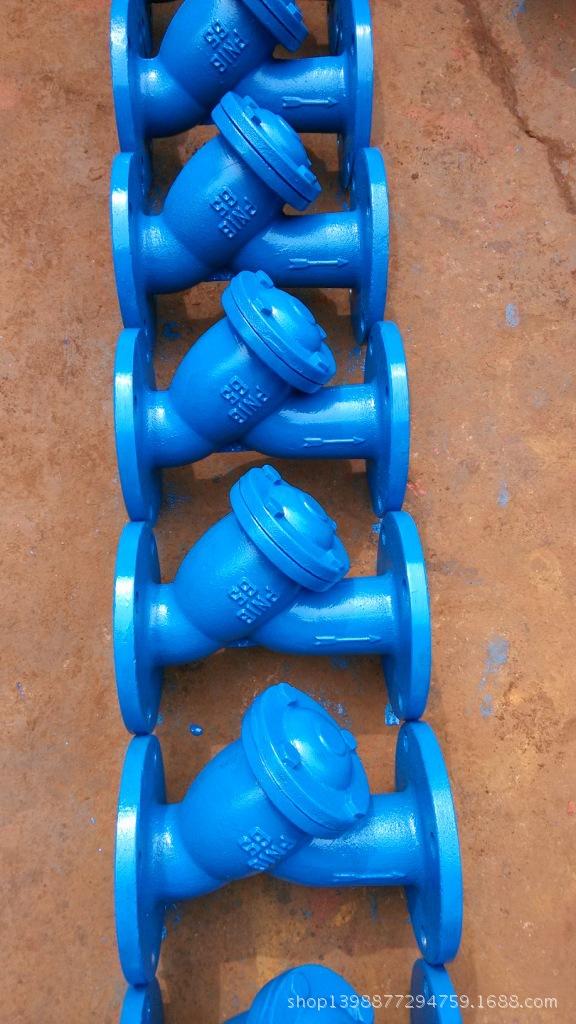

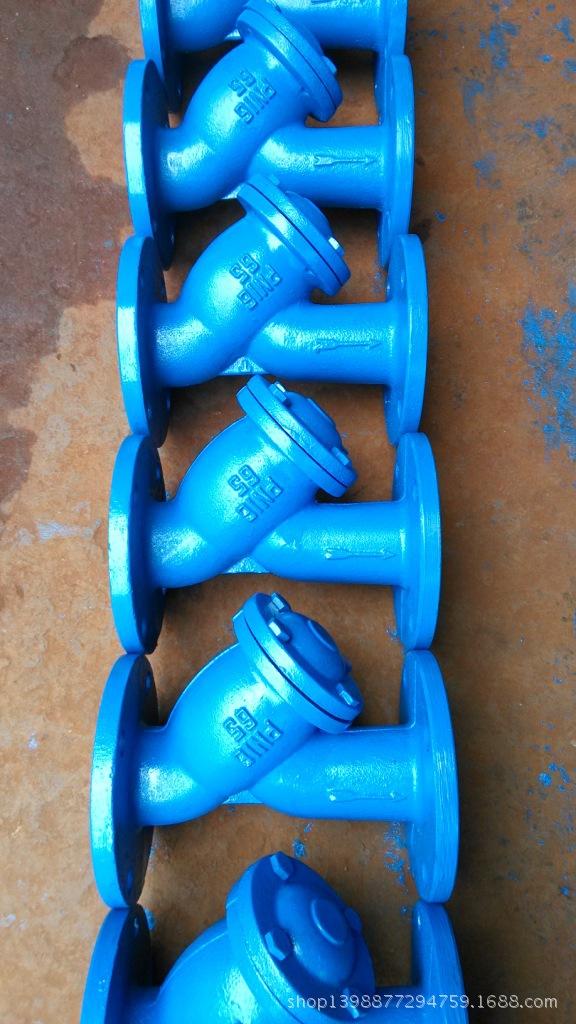

Filtro tipo Y (GL41H-16)
O filtro é um dispositivo indispensável no sistema de tubulação para transporte de mídia. Sua função é filtrar impurezas mecânicas no meio. Ele pode filtrar ferrugem, areia, etc. em esgoto para proteger os acessórios na tubulação do equipamento contra desgaste e bloqueio.
Performance do produto:
Material das peças:
Nome da peça | Material |
corpo da válvula | ferro fundido cinza |
boné | ferro fundido cinza |
Filtro | Aço inoxidável |
Parâmetros de desempenho:
modelo | Pressão nominal | pressão de teste | Temperatura de operação | Mídia aplicável | |
força(água) | selo(água) | ||||
GL41H-16 | 1.6 | 2.4 | 1.6 | ≤180 | vapor |
Dimensões:
Diâmetro DN | eu | D | D1 | D2 | b | Z-фd |
25 | 150 | 115 | 85 | 65 | 14 | 4-ф14 |
32 | 180 | 135 | 100 | 78 | 16 | 4-ф18 |
40 | 190 | 145 | 110 | 85 | 16 | 4-ф18 |
50 | 220 | 160 | 125 | 100 | 16 | 4-ф18 |
65 | 250 | 180 | 145 | 120 | 18 | 4-ф18 |
80 | 280 | 195 | 160 | 135 | 20 | 8-ф18 |
100 | 310 | 215 | 180 | 155 | 20 | 8-ф18 |
125 | 340 | 245 | 210 | 185 | 22 | 8-ф18 |
150 | 400 | 280 | 240 | 210 | 24 | 8-ф23 |
200 | 480 | 335 | 295 | 265 | 26 | 12-ф23 |
250 | 600 | 405 | 355 | 320 | 30 | 12-ф25 |
300 | 635 | 460 | 410 | 375 | 30 | 12-ф25 |
350 | 690 | 570 | 470 | 435 | 34 | 16-ф26 |
400 | 790 | 620 | 525 | 485 | 36 | 16-ф26 |
450 | 880 | 680 | 585 | 535 | 44 | 20-ф30 |
500 | 1150 | 790 | 650 | 608 | 48 | 20-ф34 |
