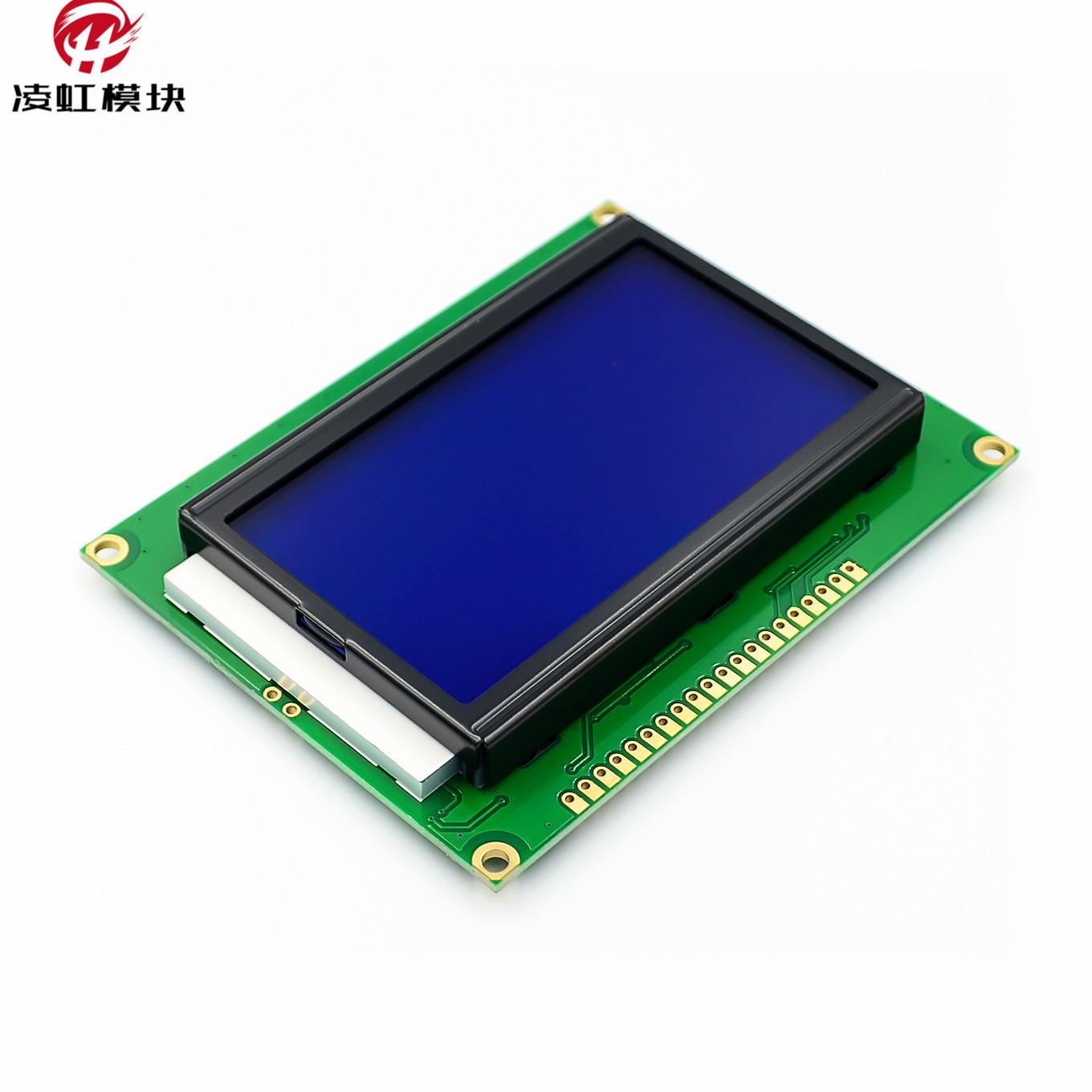

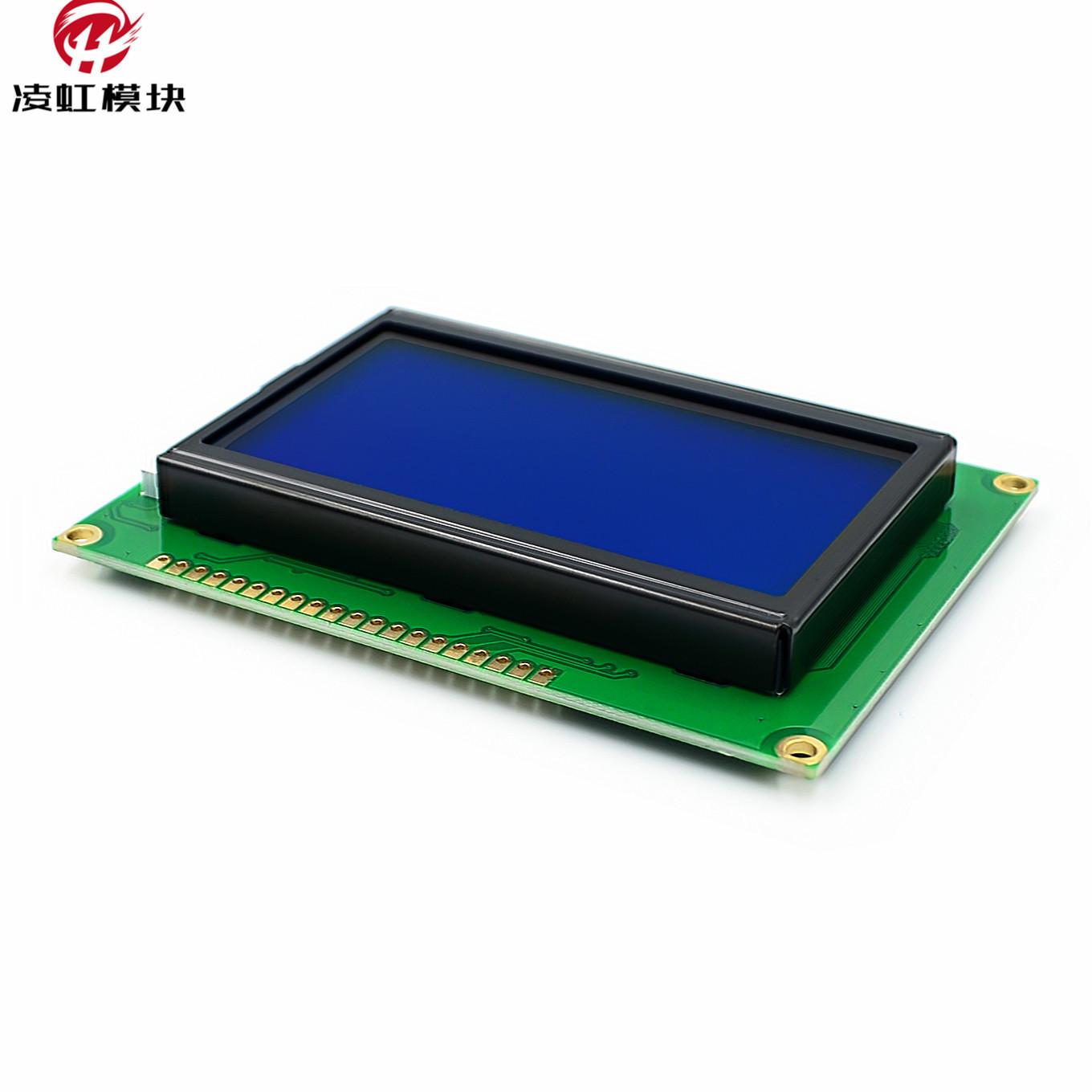

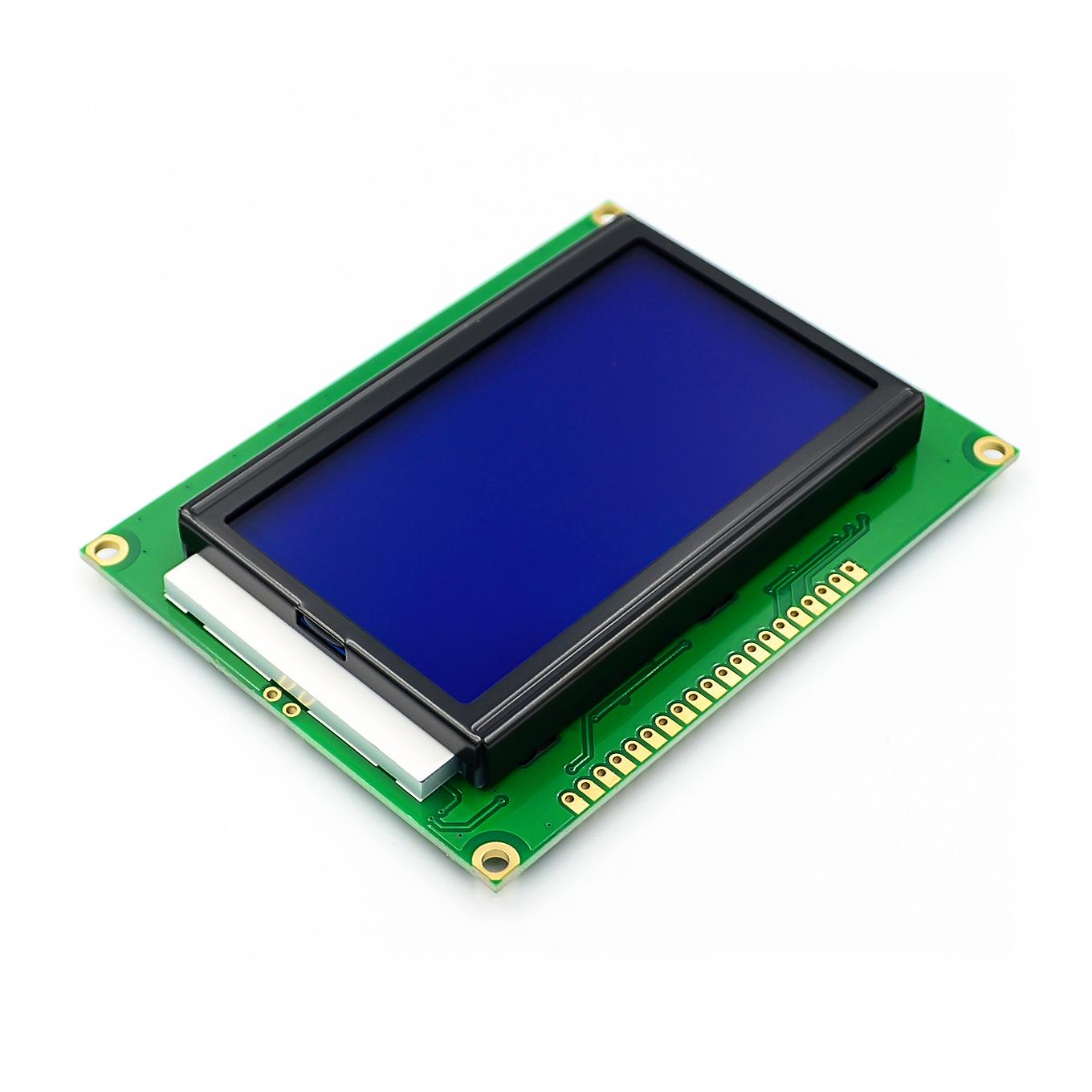

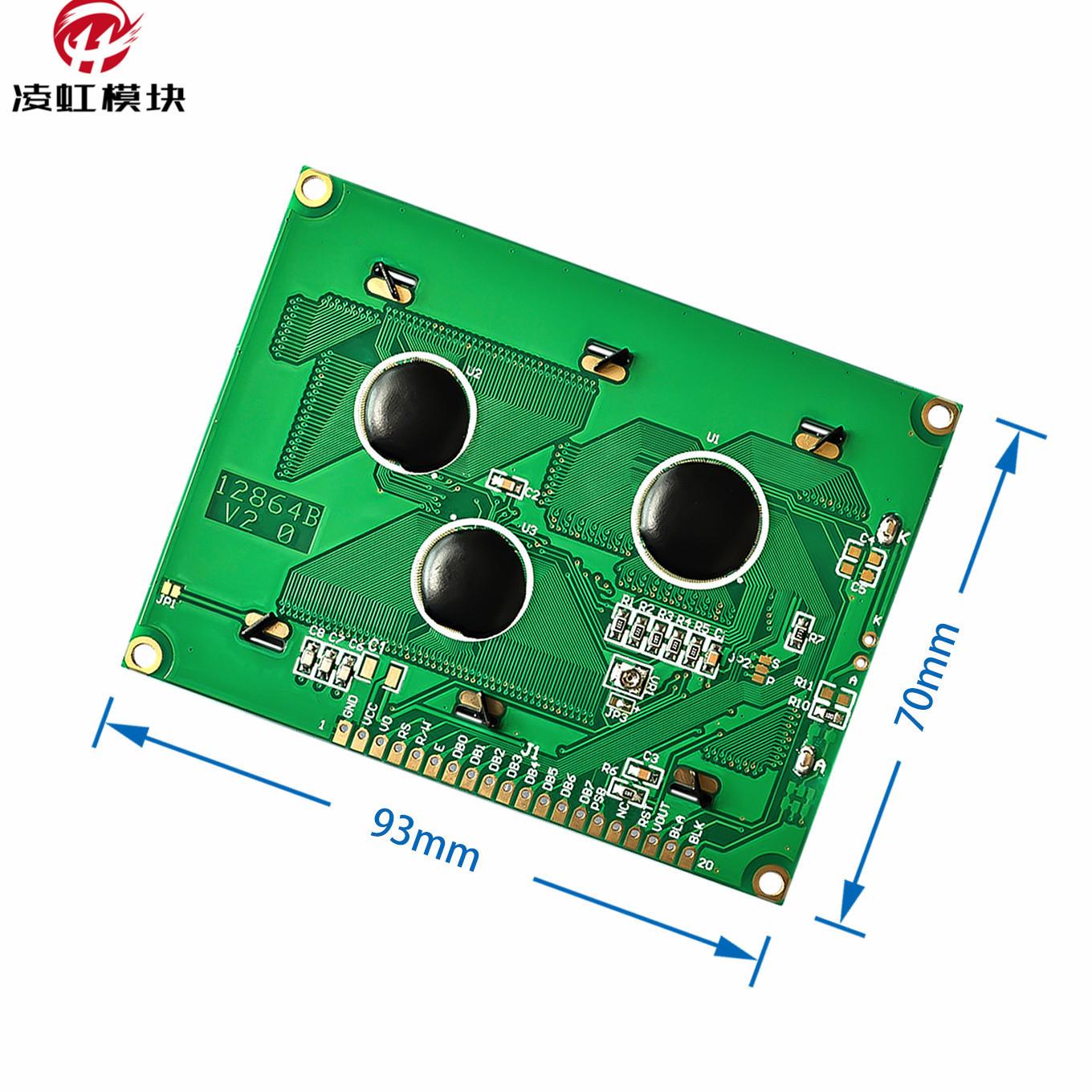

Novo padrão 5V com luz de fundo de caracteres chineses 12864 tela LCD
Há duas cores de luz de fundo: azul e branco e amarelo e verde. Por favor, deixe uma mensagem. Se não for especificado, será enviado aleatoriamente.
Características：
LCD12864 é um módulo de display LCD gráfico de matriz de pontos com modos de interface paralela de 4 bits/8 bits, serial de 2 fios ou 3 fios, e biblioteca de caracteres chineses simplificados secundários e padrão nacional interno; sua resolução de display é 128×64, 8192 caracteres chineses de 16*16 pontos integrados e 128 conjuntos de caracteres ASCII de 16*8 pontos. Usando o modo de interface flexível e as instruções de operação simples e convenientes deste módulo, uma interface gráfica interativa humano-computador chinesa completa pode ser construída. Ele pode exibir 8×4 linhas de caracteres chineses de 16×16 pontos. Ele também pode completar o display gráfico. A voltagem deste LCD é 5,0V.

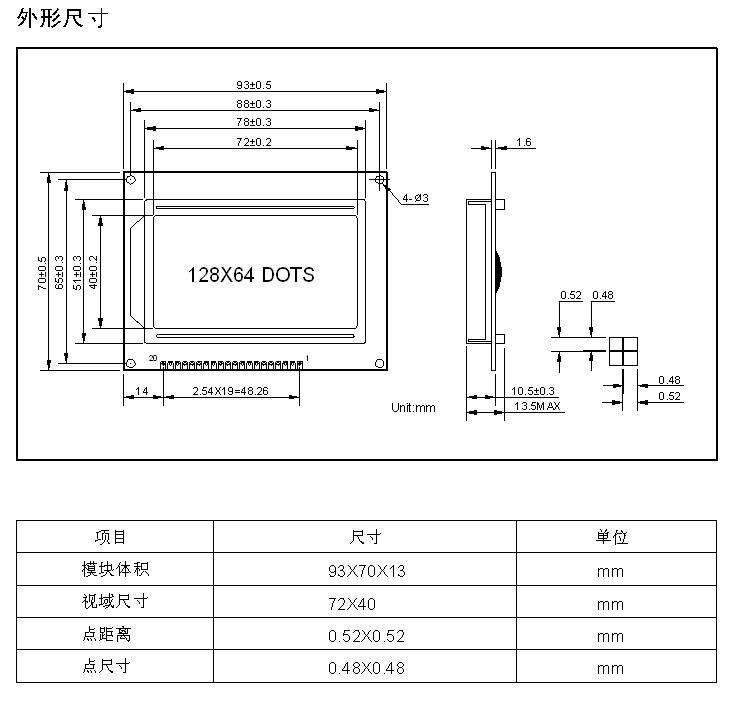

Descrição do produto:
Os recursos de hardware dos produtos da série ST7920 são os seguintes:
Fornece opções de interface paralela e serial de 8 bits e 4 bits
Interface paralela adapta-se ao tempo M6800
Função de reinicialização automática de inicialização
Oscilador interno autoconstruído
RAM de exibição de caracteres de 64 × 16 bits (DDRAM de até 16 caracteres × 4 linhas, intervalo de exibição de LCD de 16 × 2 linhas)
ROM de fonte chinesa de 2 M bits (CGROM), fornecendo um total de 8192 fontes chinesas (matriz de pontos 16×16)
ROM de fonte de meia largura de 16K bits (HCGROM), fornecendo um total de 126 fontes ocidentais (matriz de pontos 16×8)
RAM de geração de caracteres de 64×16 bits (CGRAM)
15×16 bits totalizam 240 pontos de ICON RAM (ICONRAM)
Os recursos de software do produto da série ST7920 são os seguintes:
Função de exibição mista de texto e gráfico
Função de limpeza de tela
Função do cursor home
Função de ligar/desligar exibição
Função de mostrar/ocultar cursor
Função de exibição de fonte piscando
Função de deslocamento do cursor
Função de mudança de exibição
Função de rotação vertical da imagem
Função de destaque
Modo dormir

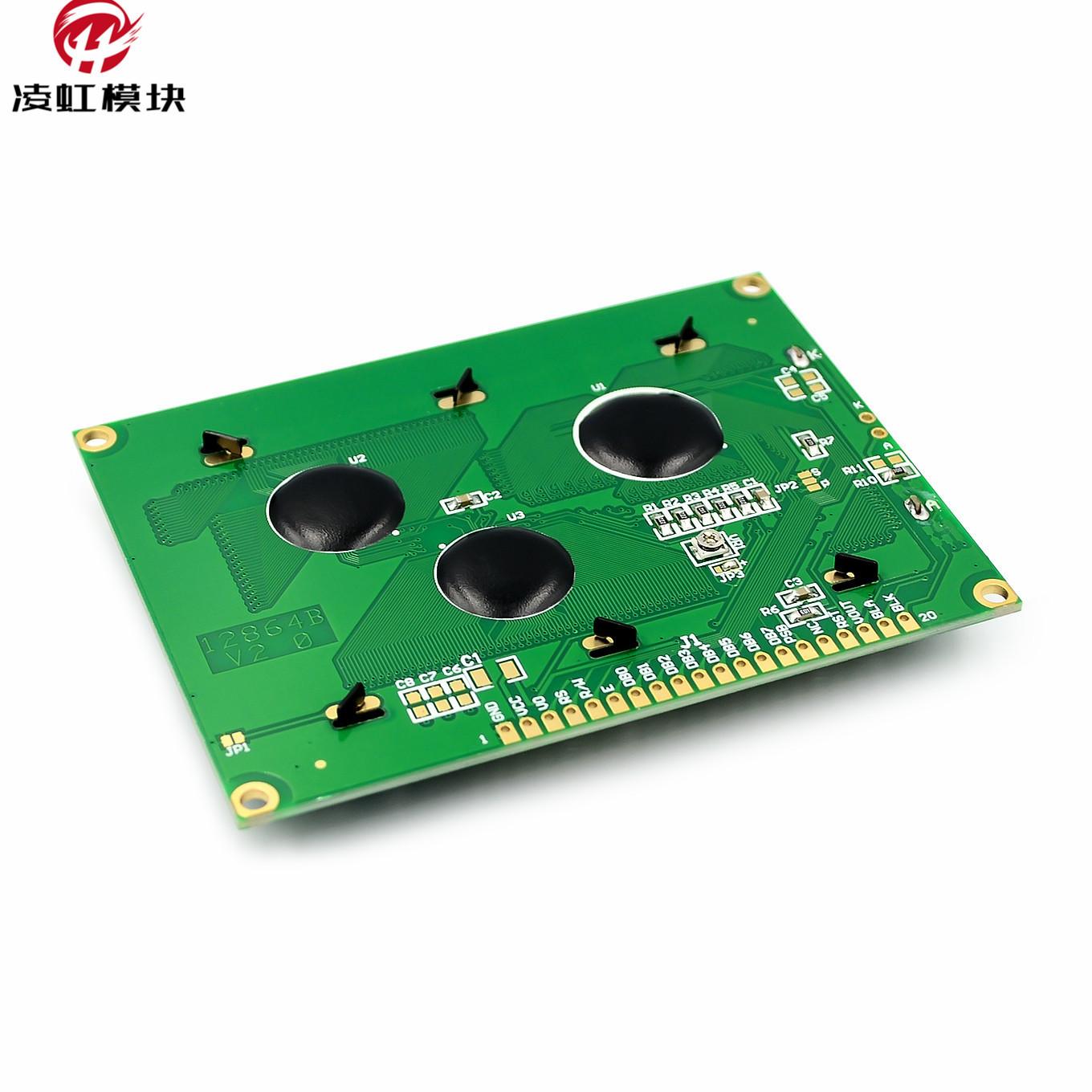

A interface LCD12864 é definida da seguinte forma:
Os modos de porta paralela são os seguintes:
Pino: VSS é fonte de alimentação de aterramento
Pino 2: VDD conectado à fonte de alimentação positiva de 5V
Pino 3: V0 é o terminal de ajuste de contraste do display LCD. Quando conectado à fonte de alimentação positiva, o contraste é fraco, e quando conectado à fonte de alimentação de aterramento, o contraste é alto.
Pino 4: RS é a seleção do registro. Quando o nível é alto, o registro de dados é selecionado. Quando o nível está baixo, o registro de instrução é selecionado.
Pino 5: R/W Quando R/W e E estão altos, os dados são lidos de DB0 para DB7; quando R/W está baixo, E muda de alto para baixo, e os dados de DB0 para DB7 são gravados no registro IR ou DR.
Pino 6: E habilita o sinal
Pinos 7 a 14: DB0 a DB7 são linhas de dados bidirecionais de 8 bits.
Pino 5: Seleção PSB paralela/serial. Quando PSB está alto, é modo paralelo; quando PSB está baixo, é modo serial.
Pino 6: NC, pino vazio.
Pino 7: /RESET Reinicia o pino. Nível baixo é efetivo.
Pino 8: Terminal de saída de tensão do acionamento LCD VOUT, opcional.
Pino 9: Um polo positivo de alimentação da luz de fundo, conectado a +5V.
Pino 20: pólo negativo de alimentação da luz de fundo K, terra.
EU
Os modos de porta serial são os seguintes:
Pino: VSS é fonte de alimentação de aterramento
Pino 2: VDD conectado à fonte de alimentação positiva de 5V
Pino 3: V0 é o terminal de ajuste de contraste do display LCD. Quando conectado à fonte de alimentação positiva, o contraste é fraco, e quando conectado à fonte de alimentação de aterramento, o contraste é alto.
Pino 4: sinal de seleção do chip CS, nível alto é válido.
Pino 5: Terminal de entrada de dados seriais SID.
Pino 6: relógio síncrono serial CLK.
Pino 5: Seleção PSB paralela/serial. Quando PSB está alto, é modo paralelo; quando PSB está baixo, é modo serial.
Pino 7: /RESET Reinicia o pino. Nível baixo é efetivo.
Pino 9: Um polo positivo de alimentação da luz de fundo, conectado a +5V.
Pino 20: K Pólo negativo de alimentação da luz de fundo, terra
Manual do usuário + 51 Endereço para download do programa de exemplo em linguagem C do MCU:
(Por favor, copie e abra no seu navegador, o Taobao não suporta links externos)
(Por favor, copie e abra no seu navegador, o Taobao não suporta links externos)
Precauções de soldagem：Como o módulo LCD tem componentes, use um ferro de solda de boa qualidade ao soldar. Porque alguns ferros de solda de baixo preço e baixa qualidade têm alta eletricidade estática e são fáceis de danificar componentes. Se você realmente não tem um ferro de solda de boa qualidade, você pode usar um fio para conectar o ferro de solda ao cano de água (se o seu cano de água for feito de ferro), ou à porta de ferro e janela de ferro na parede. Embora este não seja um aterramento estrito, ele também pode desempenhar um certo papel na proteção do nosso módulo LCD.
