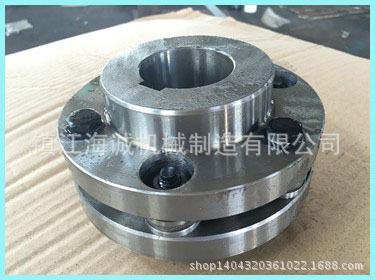

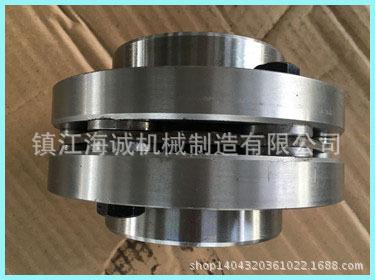

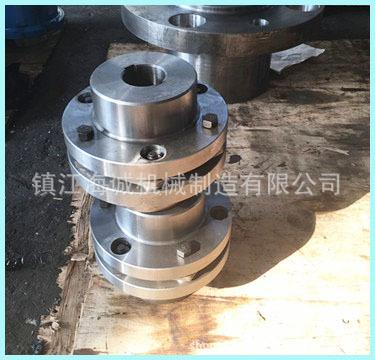

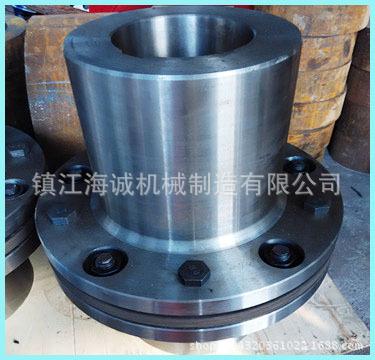

Acoplamento intermediário de chapa de aço inoxidável DJM / jm Modelo Diafragma Acoplamento Folha empilhada Scratching Processing Diafragma Set
Preço por unidade incluindo frete para o Brasil
Variantes
JM
Especificações do produto
Marca
Sincerity
Velocidade permitida
1050
Abertura
Through
Torque permitido
18000
Especificações e modelos
JM
Marca
Sincerity
Velocidade permitida
1050
Abertura
Through
Torque permitido
18000
Especificações e modelos
JM
Marca
Sincerity
Velocidade permitida
1050
Abertura
Through
Torque permitido
18000
Especificações e modelos
JM
Detalhes do produto
O texto nas imagens pode ser traduzido

海诚机械制造诚信赢未来

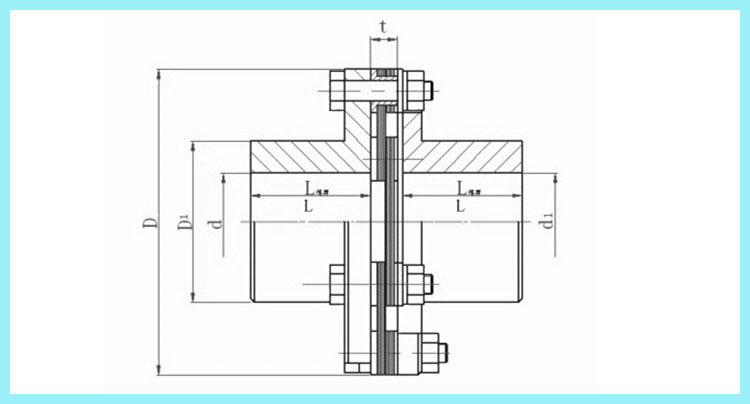

Acoplamento de diafragma tipo JMII (JB/T 9147-1999)


modelo Torque nominal Tn KN.m Torque máximo instantâneo KN.m Velocidade permitida (n) r/min Diâmetro do furo do eixo d Comprimento do furo do eixo D D1 t Rigidez torcional tipo JMI*106 Peso kg
E,E1 L Recomendado
JMII1 0,04 0,063 10700 14-28 27-62 35 80 39 8±0,2 0,37 0,9
JMII2 0,063 0,1 9300 20-38 38-82 40 92 53 8±0,2 0,45 1.4
JMII3 0,1 0,2 8400 25-45 44-112 45 102 63 8±0,2 0,56 2.1
JMII4 0,25 0,4 6700 30-55 60-112 55 128 77 11±0,3 0,81 4.2
JMII5 0,5 0,8 5900 35-65 60-142 65 145 91 11±0,3 1.2 6.4
JMII6 0,8 1,25 5100 40-75 84-142 75 168 105 14±0,3 1,42 9.6
JMII7 1,25 2,0 4750 45-80 84-172 80 180 112 15±0,4 1,9 12,5
JMII8 2,0 3.15 4300 50-85 84-172 80 200 120 15±0,4 2,35 15,5
JMII9 2,5 4,0 4200 55-85 84-172 80 205 120 20±0,4 2.7 16,5
JMII10 3.15 5,0 4000 55-90 84-172 90 215 128 20±0,4 3.02 19,5
JMII11 4,0 6.3 3650 60-95 107-172 100 235 132 23±0,5 3,46 25
JMII12 5,0 8 3400 60-100 107-212 100 250 145 23±0,5 3,67 30
JMII13 6.3 10 3200 60-110 107-212 110 270 155 23±0,5 5.2 36
JMII14 8 12,5 2850 60-110 107-212 115 300 162 27±0,6 7,8 45
JMII15 10 16 2700 70-125 107-212 125 320 176 27±0,6 8.43 55
JMII16 12,5 20 2450 75-130 107-252 140 350 186 32±0,7 23/10 75
JMII17 16 25 2300 80-140 132-252 145 370 203 32±0,7 10,97 85
JMII18 20 31,5 2150 90-160 132-302 165 400 230 32±0,7 13.07 115
JMII19 25 40 1950 100-170 167-302 175 440 245 38±0,9 14.26 150
JMII20 31,5 50 1850 100-180 167-302 185 460 260 38±0,9 22.13 170
JMII21 35,5 56 1800 120-200 167-352 200 480 280 38±0,9 23,7 200
JMII22 40 63 1700 120-200 167-352 210 500 295 38±0,9 24,6 230
JMII23 50 80 1600 140-220 202-352 220 540 310 44±1 29,71 275
JMII24 63 100 1450 140-240 202-410 240 600 335 50±1,2 32,64 380
JMII25 80 125 1400 160-250 242-410 255 620 350 50±1,2 37,69 410
JMII26 90 140 1300 180-280 242-470 275 660 385 50±1,2 50,43 510
JMII27 112 180 1200 190-300 242-270 295 720 410 60±1,4 71,51 620
JMII28 140 200 1150 220-320 282-470 300 740 420 60±1,4 93,37 680
JMII29 160 224 1100 240-300 330-470 320 770 450 60±1,4 114,53 780
