Atacado Cr12 frio de trabalho morre barra de aço Cr12 morrer aço redondo Cr12 tamanho barra redonda para corte de varejo

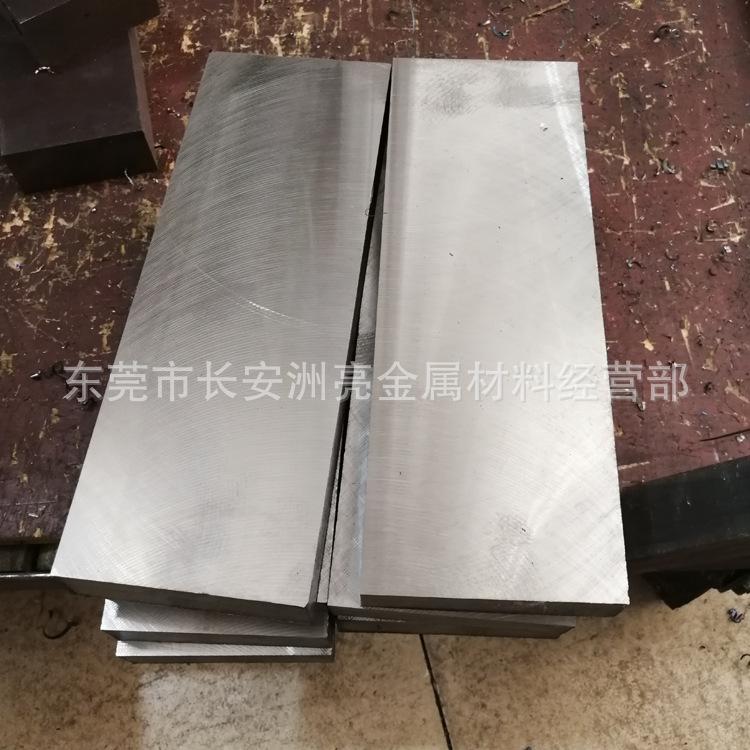

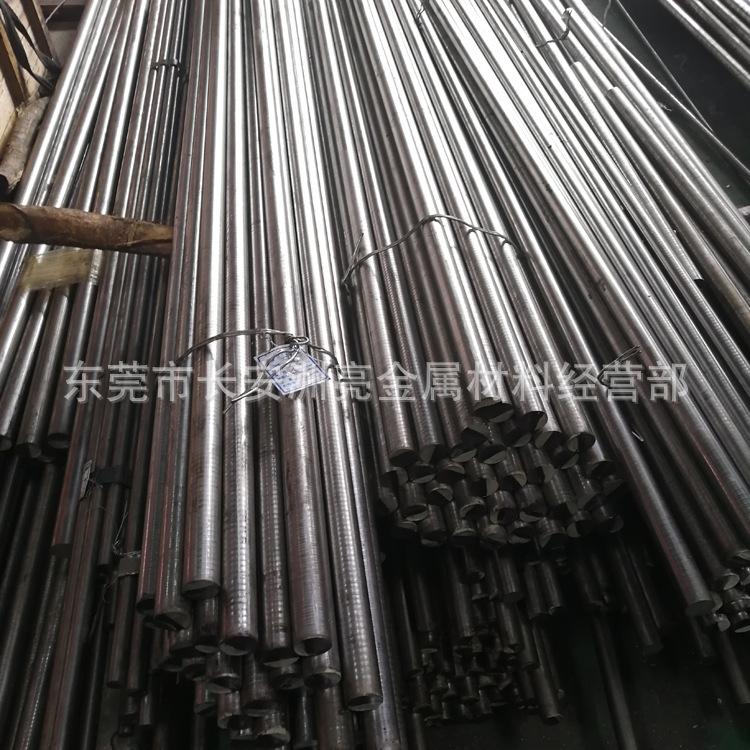

Atacado Cr12 molde de aço para trabalho a frio Cr12 chapa Cr12 barras redondas grandes e pequenas de aço Cr12 podem ser cortadas no varejo
Introdução
O aço para matrizes Cr12 é um aço de liga típico para ferramentas e um aço para matrizes de trabalho a frio amplamente utilizado, com alta resistência, boa temperabilidade e boa resistência ao desgaste.
Âmbito de aplicação
É um aço para matrizes de trabalho a frio amplamente utilizado, com alta resistência, boa temperabilidade e boa resistência ao desgaste, mas baixa tenacidade ao impacto. É usado principalmente em matrizes e punções de punção a frio, tesouras de corte a frio, luvas de broca, calibradores, matrizes de trefilação, matrizes de estampagem, placas de laminação de roscas, matrizes de trefilação e matrizes de laminação de roscas que exigem baixas cargas de impacto e alta resistência ao desgaste.

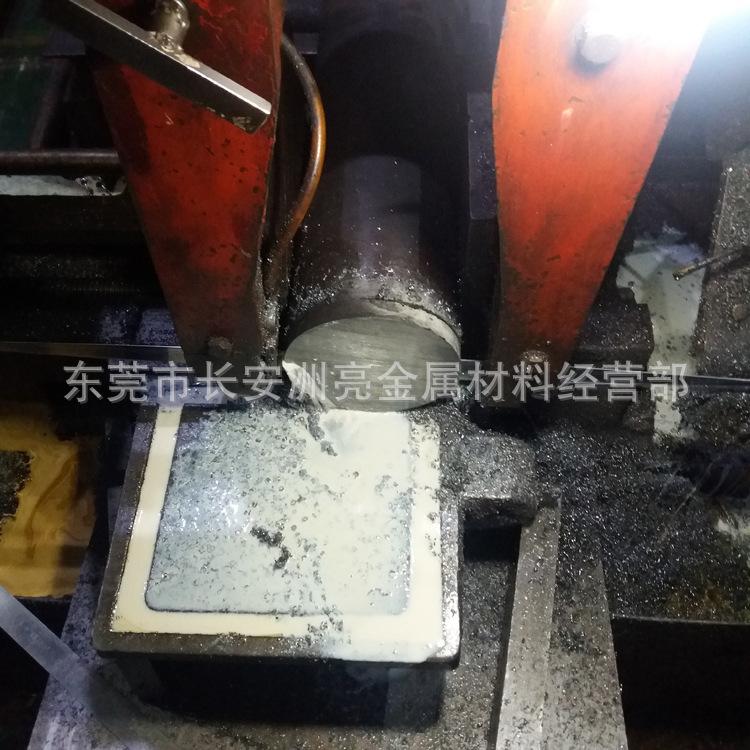

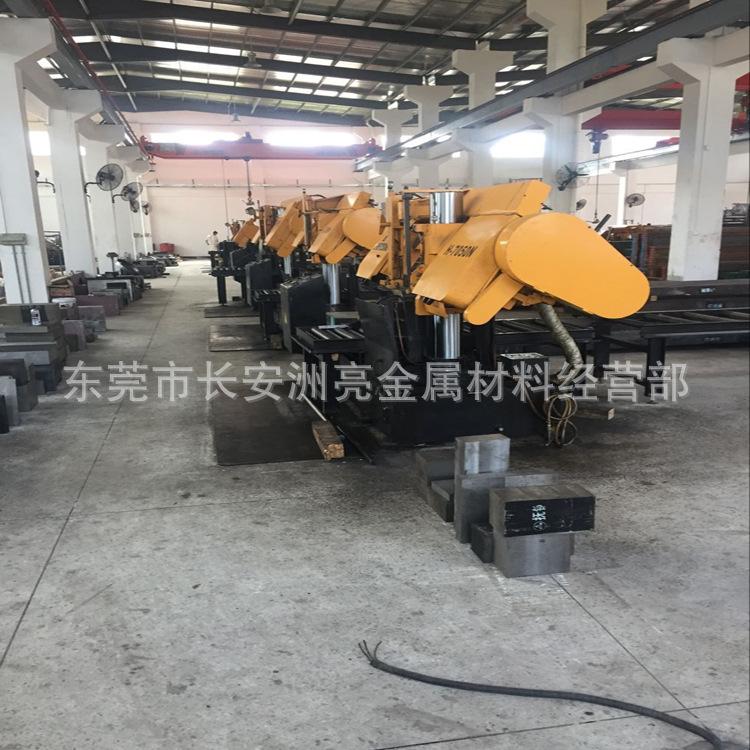

O aço de matriz Cr12 é um aço ledeburita de alto carbono e alto cromo, e também é um aço de matriz de trabalho a frio amplamente utilizado. O aço tem boa temperabilidade, resistência ao desgaste e trabalhabilidade a quente. Os carbonetos são bem distribuídos no aço e podem ser usados para fabricar várias matrizes de trabalho a frio com formas complexas e condições de trabalho pesadas. Como punções de matriz de perfuração a frio, matrizes de laminação de roscas, matrizes de trefilação, matrizes de material, matrizes de pó metalúrgico, ferramentas de corte para marcenaria, tesouras de corte a frio, mangas de broca e medidores. Durante a pesquisa e desenvolvimento, após repetidas explorações e experimentos, desenvolvemos um processo de fundição razoável e um processo especial de lingote e forjamento para obter uma organização uniforme do material. Além disso, para o processamento de materiais padrão, inovamos ousadamente e adotamos um novo processo de corte de cavacos de faca dupla, que melhorou muito a eficiência, encurtou o ciclo e reduziu o custo.
característica
1. O tratamento de desgaseificação e refino a vácuo torna o aço puro.
2. Tratamento de recozimento e amolecimento por esferoidização, bom desempenho de corte.
3. Os elementos de reforço vanádio e molibdênio são especialmente adicionados, e a resistência ao desgaste é extremamente excelente.
usar
1. Chapas finas com espessura não superior a 2 mm, matrizes de corte de alta eficiência, matrizes de puncionamento e matrizes de estampagem.
2. Várias tesouras, lâminas de incrustação, lâminas para trabalhar madeira.
3. Matrizes de laminação de roscas e cursores resistentes ao desgaste.
4. Matriz de conformação a frio, matriz de conformação de resina termoendurecível.
5. Matriz de conformação por estiramento, matriz de extrusão a frio.
composição química
unidade:(%)
Carbono C: 2,00~2,30
Silício: ≤0,40
Manganês Mn: ≤0,40
Enxofre S: ≤0,030
Fósforo P: ≤0,030
Cromo Cr: 11,50~13,00
Níquel Ni: Teor residual permitido ≤ 0,25
Cobre Cu: conteúdo residual permitido ≤ 0,30
Co:≤1,00
Propriedades mecânicas
Dureza: Recozimento, 269~271HB, diâmetro de indentação 3,7~4,1 mm; Têmpera, ≥58HRC
tratamento térmico
Estrutura metalográfica: martensita temperada + carbonetos não dissolvidos + austenita retida.
Status de entrega: O aço é entregue em estado recozido.
Temperatura de têmpera
Têmpera Cr12 950~1000℃ têmpera em óleo, revenimento secundário 550℃
A têmpera em alta temperatura é de 1100-1150°C, a têmpera em baixa temperatura é de 960-1050°C e o revenimento é de 550-650°C. O primeiro apresenta um fenômeno de têmpera secundária. O revenimento deve ser realizado pelo menos duas vezes, cada uma com duração de 2 horas. Após o revenimento, pode ser resfriado a ar ou a óleo. É aconselhável pré-aquecer duas vezes antes do revenimento em alta temperatura. Ao aquecer em altas temperaturas, devem ser tomadas medidas de proteção para evitar a oxidação.
Processo de compra
1. O cliente tem a intenção de comprar nosso aço e faz uma consulta sobre nosso aço. Nossa empresa verifica os materiais e cota de acordo com os tipos de aço e especificações exigidas pelo cliente.
2. Depois de confirmar a disponibilidade das mercadorias e chegar a um acordo com o cliente sobre o preço, sua empresa enviará por fax suas informações de faturamento e materiais relacionados para nossa empresa para registro, para que possamos emitir uma fatura para sua empresa após a entrega.
3. Como os clientes estão localizados em regiões diferentes, comunicaremos com eles sobre logística antes da entrega. Nossa empresa conta atualmente com duas formas de entrega: frete e logística expressa. O cliente pode escolher nossa empresa para organizar a logística de acordo com sua situação ou pode resolvê-la sozinho.
4. Após a conclusão da logística, nossa empresa notificará os clientes para remeter o dinheiro por meio do Alipay ou de contas públicas corporativas para públicas. (Se você optar por remeter dinheiro por meio de contas públicas corporativas para públicas, deverá concluir a operação correspondente antes da entrega. Nossa empresa entregará as mercadorias aos clientes imediatamente após a confirmação de que o pagamento foi recebido)
5. Após o cliente receber a mercadoria e não tiver outras objeções, nossa empresa emitirá uma fatura geral de imposto sobre valor agregado do contribuinte para o cliente dentro de 7 dias úteis por entrega expressa.
6. Finalmente, toda a transação é concluída com sucesso e os problemas correspondentes do serviço pós-venda são resolvidos.
