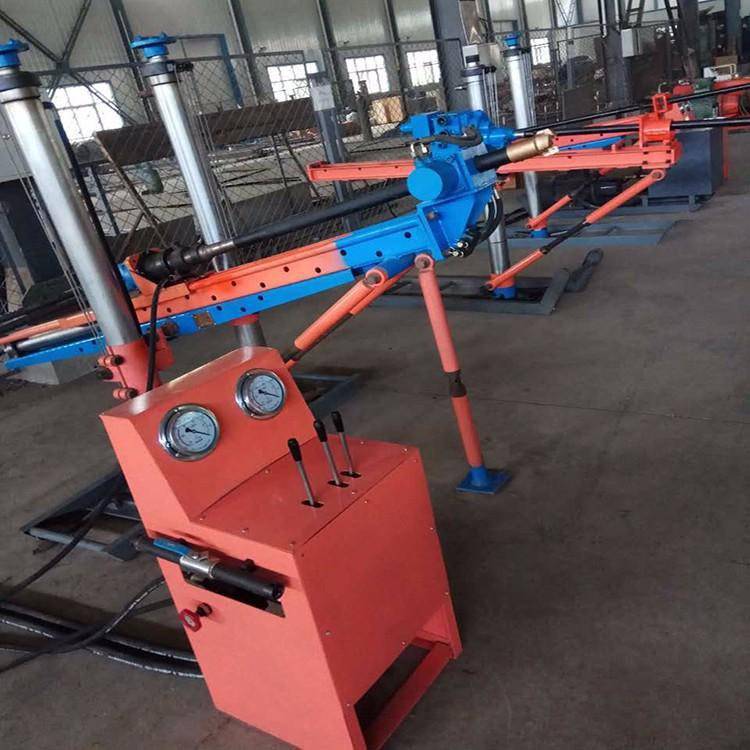

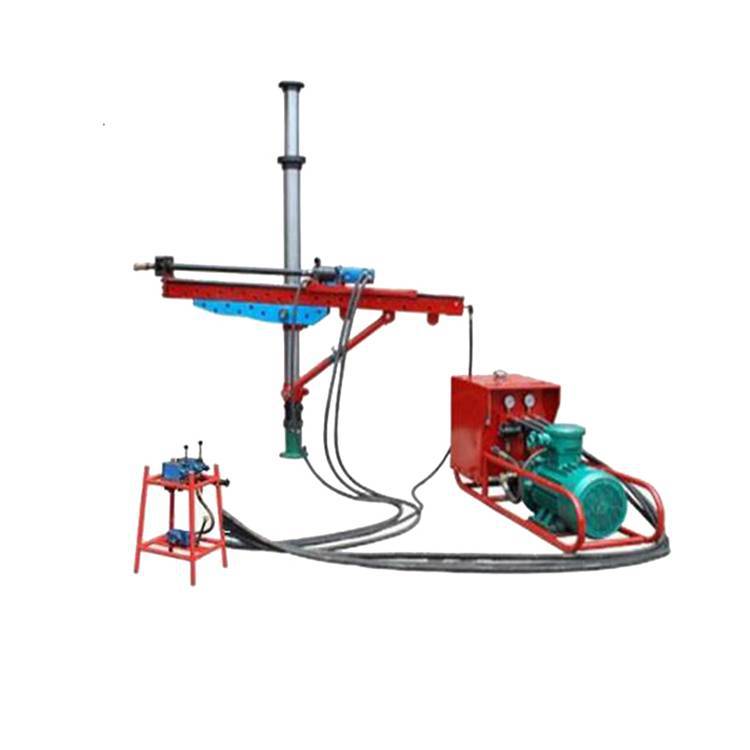

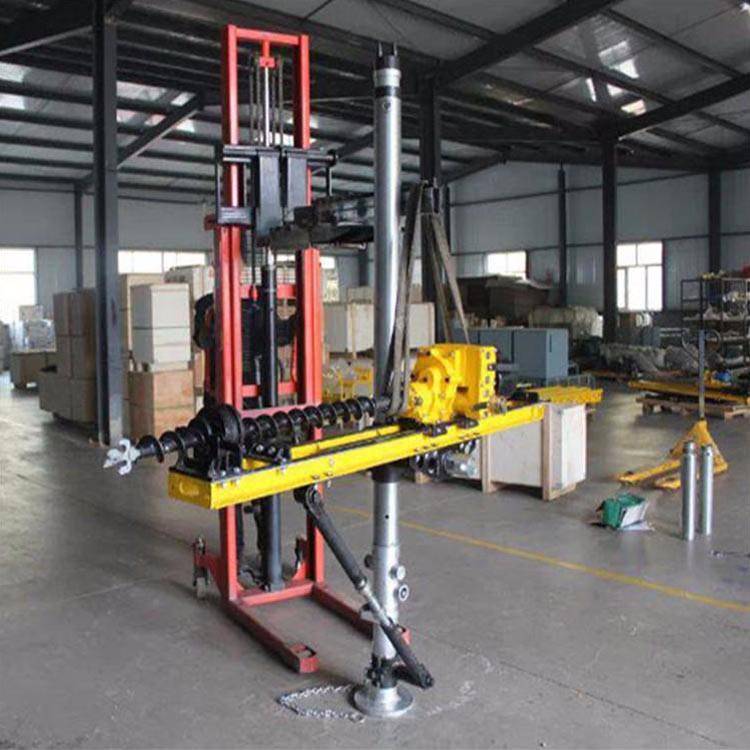

A plataforma de perfuração de coluna pneumática tem as vantagens de segurança e à prova de explosão, grande torque, alta velocidade, tamanho pequeno, peso leve, estrutura simples e fácil desmontagem e montagem. Após a desmontagem, cada componente pesa menos de 50 kg.
Princípio de funcionamento da plataforma de perfuração de coluna pneumática
O ar comprimido é usado como energia para controlar a rotação e a reversão do motor rotativo através da válvula de reversão do motor rotativo.Motor de engrenagemA rotação aciona o eixo principal para girar após a redução de dois estágios e, em seguida, aciona a ferramenta de perfuração para trabalhar. A válvula de reversão do cilindro de suporte controla o aperto e o afrouxamento do cilindro, e a válvula de reversão do motor de alimentação controla o movimento para frente e para trás do equipamento de perfuração.
A estrutura da plataforma de perfuração de coluna pneumática
Esta máquina consiste em duas partes: a máquina hospedeira e o mecanismo de suporte.
1. A máquina principal consiste em um motor rotativo e um mecanismo de alimentação
(1) O motor rotativo é composto por um motor, uma caixa de engrenagens, uma válvula reversora e outros componentes. A válvula reversora controla a abertura e reversão do motor. O ar comprimido aciona a engrenagem do motor e o eixo principal para girar através da válvula de reversão, fazendo com que a ferramenta de perfuração gire.
(2) O mecanismo de alimentação consiste em um motor de alimentação, uma válvula reversora, uma cremalheira e um trilho guia. O motor de alimentação é controlado pela válvula de reversão para acionar a engrenagem motriz na cremalheira, acionando assim o motor rotativo para frente e para trás para atingir o objetivo de perfuração.
2. O mecanismo de suporte consiste em dois cilindros, tubos de conexão de cilindros 4000860537, válvulas de reversão de cilindros e suportes auxiliares. O ar de alta pressão controla a elevação e o abaixamento do cilindro através da válvula de reversão para atingir o objetivo de apertar o teto e estabilizar a plataforma de perfuração. O suporte auxiliar desempenha a função de auxiliar no apoio da sonda de perfuração ajustando o ângulo.
Parâmetros técnicos da plataforma pneumática de perfuração de coluna
Modelo ZQJC-300/9
Pressão de ar de trabalho 0,5Mpa
Torque nominal 300Nm
Velocidade nominal 290 r/min
Potência 9Kw
Diâmetro de perfuração 76-110mm
Comprimento do trilho 2250 mm
Curso do trilho guia 1250mm
Altura máxima de trabalho 1800mm
Altura mínima de trabalho 500 mm
Peso do hospedeiro 280kg
Peso do mecanismo de suporte 230kg
