Função de alarme de monitor de energia de corrente de tensão INA226 36V bidirecional I2C

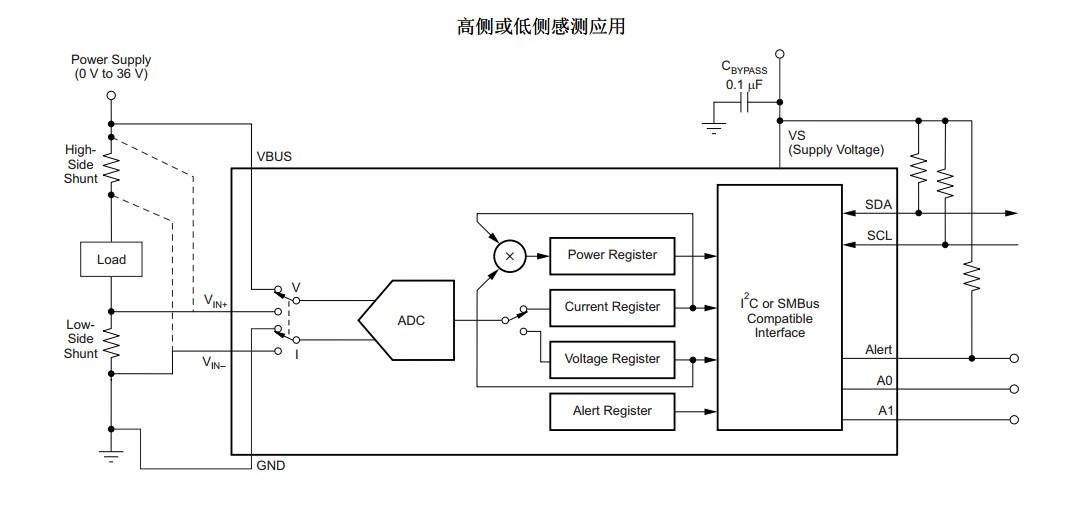

36 V, bidirecional, preciso, lado baixo, lado alto, monitor de potência de corrente de saída I2C com função de alerta

Endereço para download manual:

Link: http://pan.baidu.com/s/1c0DbuXa Senha: 3p2j

O INA226 tem uma tensão de offset de 10 microvolts (uV) e um erro de ganho de 0,1%, que é 10 vezes mais preciso do que os produtos concorrentes na indústria. O dispositivo é uma solução completa de chip único de 16 bits que pode fornecer medições programáveis de corrente, tensão e energia para interfaces I2C digitais. O INA226 pode trazer grandes vantagens para designers de servidores, equipamentos de telecomunicações, computadores, equipamentos de gerenciamento de energia e equipamentos de teste, e pode atender totalmente às suas necessidades de medição de energia.

Principais recursos e benefícios
• A solução de chip único com interface I2C oferece suporte à medição de corrente, tensão e potência, simplificando o design da placa e abordando limitações de layout sem multiplexadores externos ou ADCs;
• Precisão líder do setor com tensão de deslocamento de 10 uV e erro de ganho de 0,1%, o que não só permite maior precisão em correntes baixas, mas também permite o uso de resistores de derivação menores, reduzindo assim as perdas de I*R;
• A tecnologia de tempo de conversão programável de forma independente e de média de amostra não apenas simplifica a personalização dos requisitos de velocidade para cada sistema, mas também reduz os requisitos de software e memória;
• 420 uA de corrente quiescente e 2 uA de corrente de desligamento suportam a operação, embora o INA226 integre ADC e multiplexador de potência, o consumo de energia é 3,5% menor do que soluções discretas de produtos concorrentes semelhantes;
• Taxa de rejeição de modo comum (CMRR) de 140 dB e tensão de modo comum (CMV) de 36 V garantem pouca ou nenhuma variação de tensão de deslocamento em toda a faixa operacional, simplificando a análise de erros
