característica do produto

O controlador de ponte USB para SMBus altamente integrado do CP2112 integra um controlador de função de velocidade total USB 2.0, um oscilador transceptor USB e oito pinos GPIO. Todas as opções de personalização e configuração podem ser selecionadas por meio de um configurador simples baseado em GUI. Dispositivos de classe HID padrão não exigem o desenvolvimento de firmware e drivers complexos. O dispositivo CP2112 permite conexões USB rápidas com esforço mínimo de desenvolvimento.

Parâmetros do produto

Alimentação do barramento USB: 4,0 a 5,25 V

Autoalimentado: 3,0 a 3,6 V

Tensão de entrada/saída: 1,8 V para VDD

Temperatura do ambiente de trabalho: -40°C～85°C

Circuito de reinicialização de energia no chip, regulador de tensão no chip: saída de 3,45 V

Em conformidade com a especificação USB 2.0; velocidade máxima (12 Mbps)

Estado de suspensão USB via pinos SUSPEND e /SUSPEND

ROM programável única de 194 bytes integrada para armazenar informações de produtos personalizáveis

Buffer de dados SMBus de 512 bytes, velocidade de clock configurável Endereço do dispositivo O valor de 7 bits é o endereço escravo do CP2112

API para Windows, Mac e Linux HID para bibliotecas SMBus para desenvolvimento rápido de aplicativos, especificação de interface de acesso aberto.

8 GPIOs podem ser configurados como entrada/saída e saídas open-drain/push-pull, a saída do clock pode ser configurada para dispositivos externos de 48 MHz a 94 kHz, o LED pode ser alternado durante a leitura/gravação SMBus

Tamanho do módulo: 29,5 mm * 21,3 mm, com dois furos de montagem M3, uma porta fêmea MicroUSB

Aplicações: Controladores portáteis, dongles USB, registro de dados

O pacote inclui:

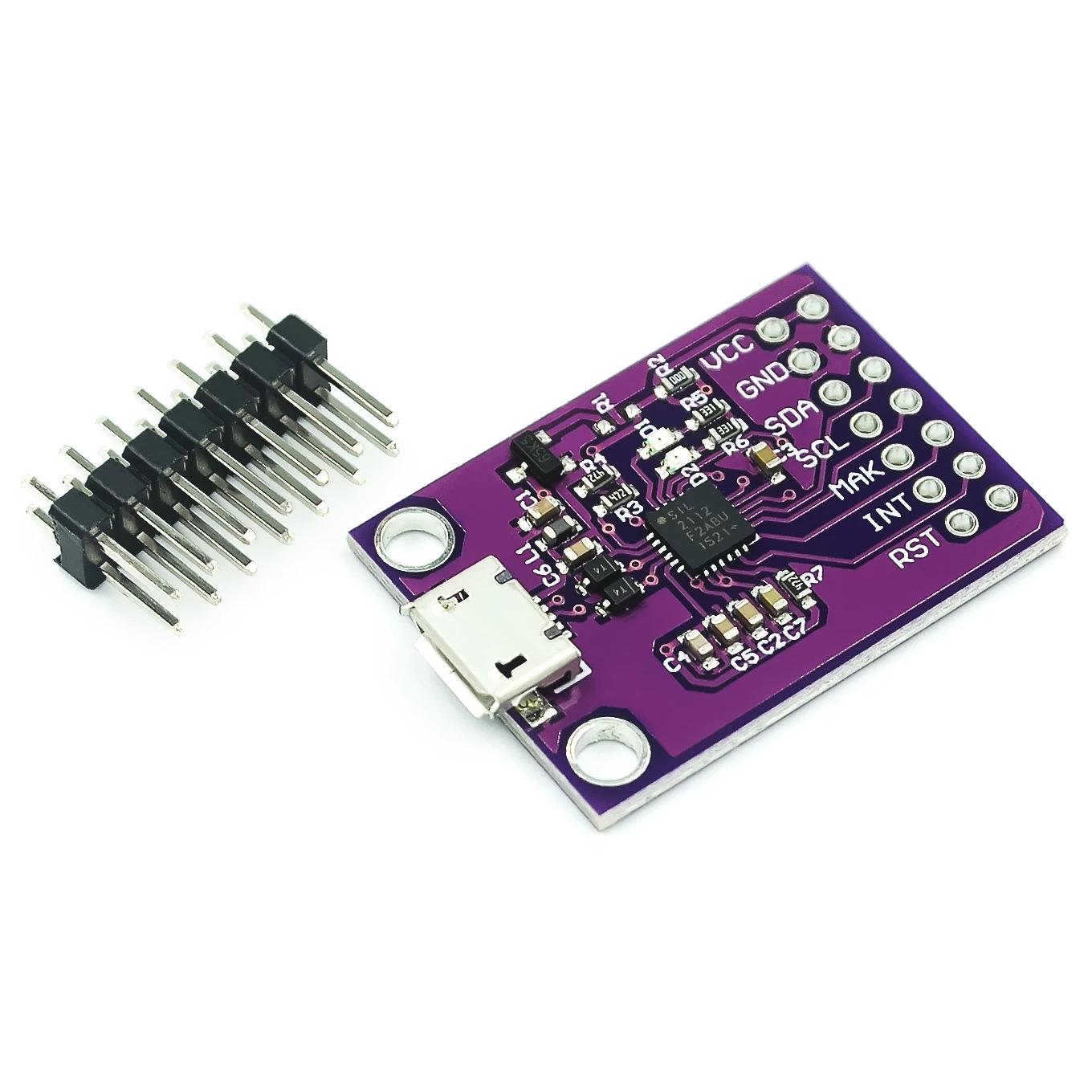

1 placa de depuração CP2112 Módulo de comunicação USB para I2C
